Предохранители и реле Cupra Formentor (2024-2026)
Схемы относятся к указанным годам и вариантам Cupra Formentor (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.

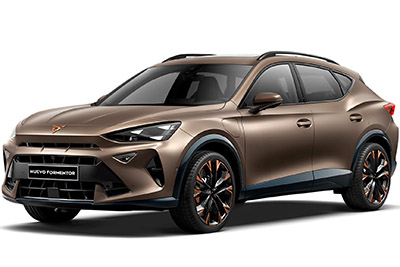

Компактный кроссовер Cupra Formentor после рестайлинга выпускается с 2024 года. Здесь приведены схемы блоков предохранителей Cupra Formentor 2024, 2025 и 2026 годов, сведения об их расположении и назначении каждого предохранителя и реле.
Схема предохранителей Cupra Formentor 2024-2026
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

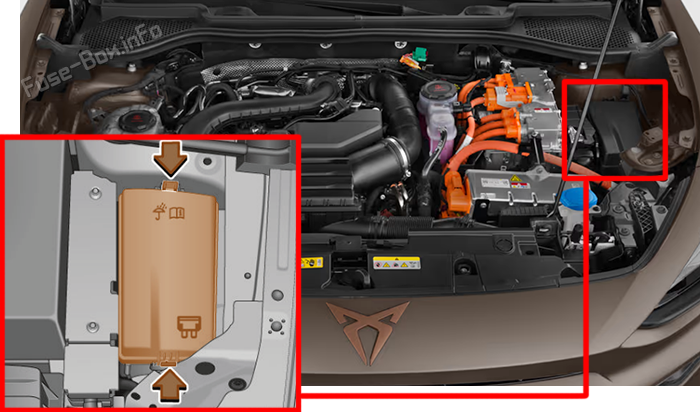

Расположение блока предохранителей
Нажмите на фиксаторы и снимите крышку блока предохранителей.

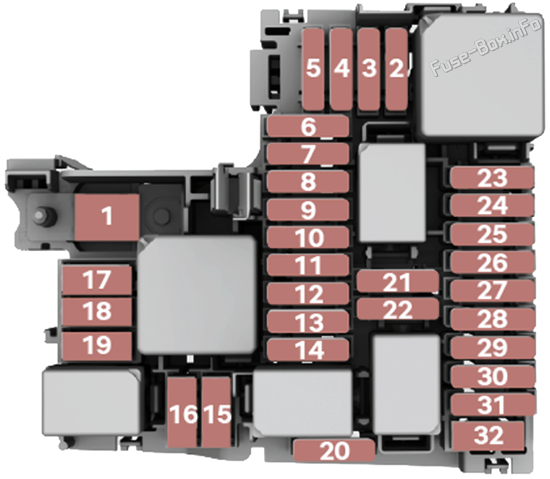

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 2 | Блок управления двигателем | 7.5A |
| 3 | Блок управления топливным насосом | 10A/20A |
| Версия VZ5: катушки зажигания | 30A | |
| 4 | Левые фары | 15A/30A |
| 5 | Правая фара | 15A/30A |
| 7 | Насос автоматической трансмиссии | 30A |
| 8 | 2023-2024: Усилитель тормозов | 40A |
| 9 | Звуковой сигнал | 15A |
| 10 | Насос омывателя ветрового стекла | 30A |
| 11 | Климатическая система PHEV | 7.5A |
| 12 | Автоматическая коробка передач | 15A/30A |
| Версия VZ5: блок управления автоматической коробкой передач | 15A | |
| 13 | Блок управления ESP | 25A |
| 14 | 2023-2024: вспомогательный обогревательный прибор | 20A |
| 2025-2026: PHEV | 7.5A | |
| 15 | Блок управления ESP | 40A |
| 16 | PHEV Автоматическая коробка передач | 50A |
| 17 | PTC | 40A |
| 18 | PTC | 40A |
| 20 | Передний электронный дифференциал | 15A |
| 21 | Блок управления двигателем | 7.5A |
| 22 | Двигатель стартера | 30A |
| 23 | Блок управления двигателем (дизель/бензин) | 15A |
| 24 | Датчики двигателя | 7.5A/10A/15A |
| Версия VZ5: реле двигателя, электрический вентилятор | 7.5A | |
| 25 | Датчики двигателя | 7.5A/10A |
| Версия VZ5: Датчики двигателя | 15A | |
| 26 | Питание двигателя | 7.5A/10A/15A |
| Версия VZ5: Питание двигателя | 7.5A | |
| 27 | Датчик Lambda | 10A |
| Версия VZ5: зонд Lambda | 15A | |
| 28 | Двигатель | 10A/20A |
| 29 | Блок управления топливным насосом | 15A/20A/30A |
| 30 | Насос наддува 1,0 | 10A |
| 31 | Версия VZ5: Топливные форсунки цилиндров 1-4 | 10A |
| 33 | PTC | 40A |
Блок предохранителей в приборной панели
Блок предохранителей в приборной панели

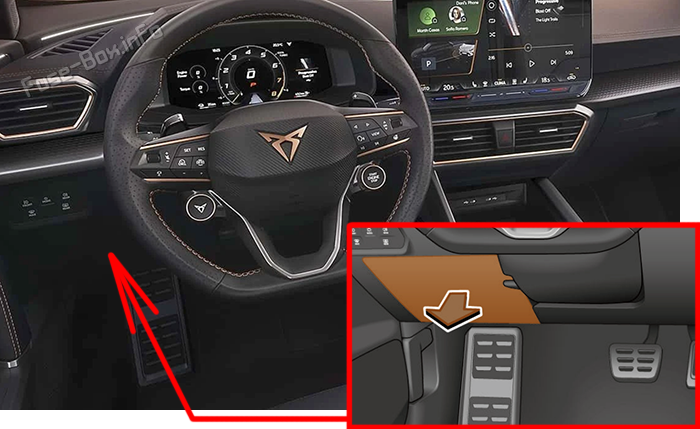

Расположение блока предохранителей
Блок предохранителей расположен в приборной панели со стороны водителя. Для доступа снимите крышку.

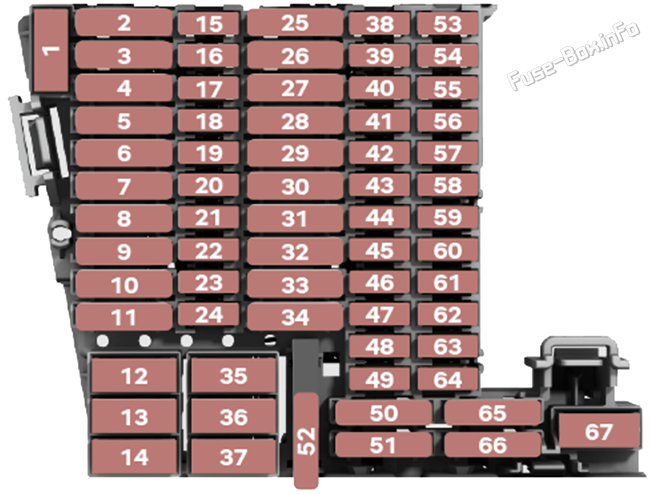

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 3 | Прицеп | 25A |
| 4 | SCR, AdBlue | 30A |
| 5 | Селектор автоматической коробки передач | 25A |
| 6 | Внутреннее освещение | 30A |
| 7 | Сиденья с подогревом | 30A |
| 8 | Крыша | 20A |
| 9 | Левая дверь | 30A |
| 11 | Прицеп | 15A |
| 12 | Правые наружные световые приборы | 40A |
| 13 | Центральный замок | 40A |
| 14 | Внешний усилитель Ethernet | 30A |
| 16 | Подушки безопасности | 7.5A |
| 17 | 2023-2024: SCR, реле двигателя, 1,5 | 10A |
| 18 | KESSY | 7.5A |
| 19 | Комбинация приборов | 7.5A |
| 20 | Блок связи | 7.5A |
| 21 | Камера заднего вида, IPA | 7.5A |
| 22 | Радар, передняя камера и многофункциональная камера | 7.5A |
| 24 | Блок управления полным приводом Haldex 4x4 | 15A |
| 25 | Передние ремни безопасности RGS+EBSS левый | 25A |
| 26 | Правая дверь | 30A |
| 27 | Ремни безопасности сзади RGS+EBSS правый | 25A |
| 28 | PHEV Отключение высоковольтной системы для выполнения аварийно-спасательных работ. Обозначено жёлтым цветом | 15A |
| 29 | Прицеп | 15A |
| 30 | Радио | 30A |
| 31 | Прицеп | 25A |
| 34 | Розетка 230В | 30A |
| 35 | Левые наружные световые приборы | 40A |
| 36 | Вентилятор системы климат-контроля | 40A |
| 37 | Задняя электрическая крышка | 30A |
| 39 | Подогрев рулевого колеса | 10A |
| 40 | Охранная сигнализация | 7.5A |
| 41 | Система доступа | 7.5A |
| 42 | Селектор автоматической коробки передач | 7.5A |
| 43 | Панель кондиционера и отопителя, обогрев заднего стекла, компрессор AA | 10A |
| 44 | Диагностический разъём, стояночный тормоз, выключатели, задние фонари, освещение салона, подсветка дверных ручек | 7.5A |
| 45 | Рулевая колонка | 7.5A |
| 46 | Дисплей аудиосистемы | 7.5A |
| 47 | Выбор режима движения | 10A |
| 48 | USB | 7.5A |
| 52 | Розетка 12В | 20A |
| 58 | Датчики парковки, блок контроля парковочной дистанции, передняя камера, радар | 7.5A |
| 59 | Выключатель фонарей заднего хода, климатический датчик, электрохромное зеркало | 7.5A |
| 60 | Диагностический разъём | 7.5A |
| 61 | Стартер; датчик сцепления | 7.5A |
| 66 | Стеклоочиститель заднего стекла | 15A |
| 67 | Обогрев заднего стекла | 30A |
| Отдельные предохранители | ||
| - | 2023-2024: задние розетки питания 230 В | 30A |
| - | Электропривод сиденья водителя | 15A |
| - | 2025-2026: Электропривод сиденья пассажира | 15A |
