Предохранители и реле Cupra Tavascan (2024-2025)
Схемы относятся к указанным годам и вариантам Cupra Tavascan (2024-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.
Электрический компактный кроссовер Cupra Tavascan выпускается с 2024 года. Здесь приведены схемы блоков предохранителей Cupra Tavascan 2024 и 2025 годов, сведения об их расположении и назначении каждого предохранителя.
Схема предохранителей Cupra Tavascan 2024-2025
Содержание
Блок предохранителей в переднем отсеке
Блок предохранителей в переднем отсеке

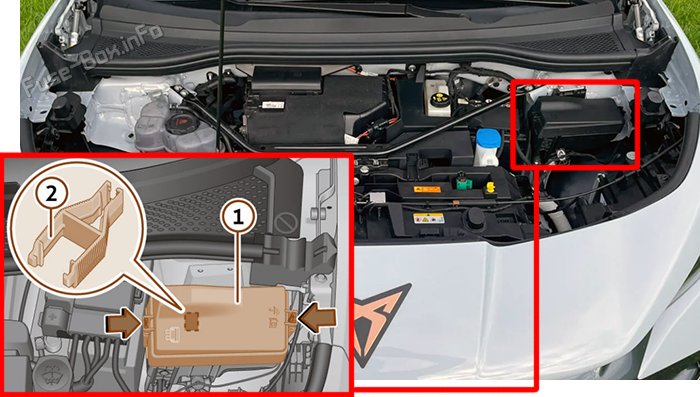

Расположение блока предохранителей
Нажмите на фиксаторы и снимите крышку блока предохранителей (1). Внутри блока могут находиться пластиковые щипцы для извлечения предохранителей (2).

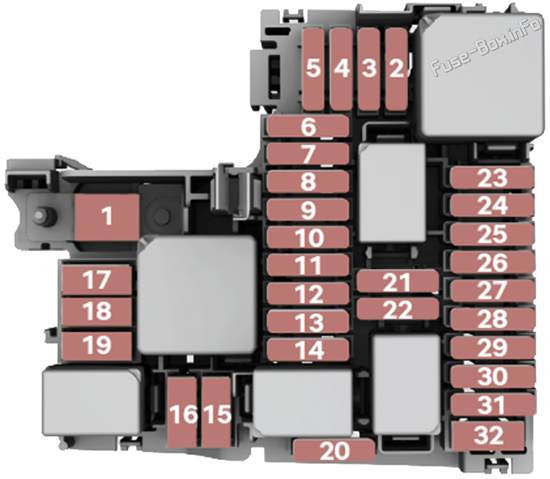

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 2 | Блок управления ABS | 7.5A |
| 3 | Бортовое зарядное устройство/электроника электропривода/преобразователь напряжения | 15A |
| 4 | Левая передняя фара LED | 30A |
| 5 | Правая передняя фара LED | 30A |
| 6 | Блок контроля дистанции (MRR) | 7.5A |
| 9 | Реле звукового сигнала | 15A |
| 10 | Насос омывателя | 30A |
| 11 | Реле кондиционирования воздуха | 7.5A |
| 12 | Привод 1 системы имитации звука двигателя | 7.5A |
| 13 | Блок управления ABS | 25A |
| 15 | Блок управления ABS | 40A |
| 16 | Вентилятор охлаждения | 50A |
| 17 | Подогреваемое ветровое стекло | 25A |
| 18 | Подогреваемое ветровое стекло | 25A |
| 23 | Блок управления двигателем | 10A |
| 24 | Вентилятор охлаждения | 5A |
| 25 | Высоковольтный отопитель (PTC)/насос HV контура обогрева и охлаждения аккумулятора | 15A |
| 26 | Жалюзи радиатора/насос охлаждающей жидкости (HV отопитель) | 15A |
| 32 | Тормозной сервопривод | 50A |
Блок предохранителей в приборной панели
Блок предохранителей в приборной панели
Расположение блока предохранителей

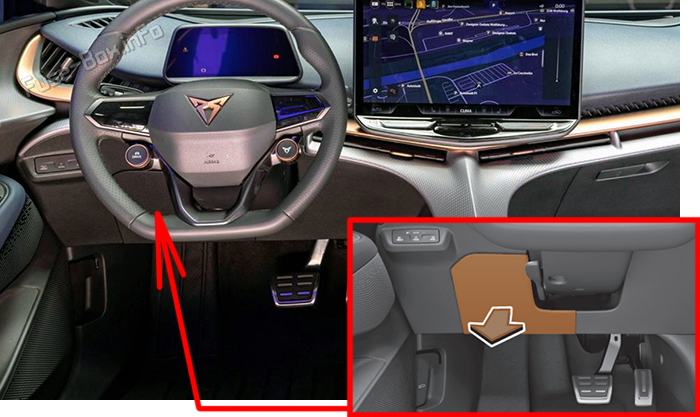

Автомобили с левым рулём
Поднимите заднюю часть крышки и снимите её в направлении стрелки.

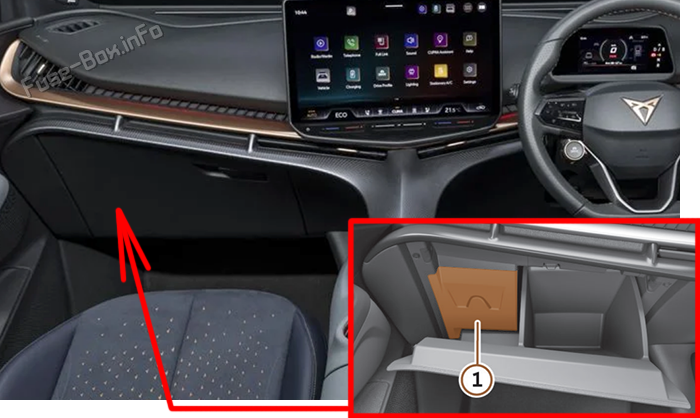

Автомобили с правым рулём
Откройте перчаточный ящик и при необходимости опустите его. Снимите крышку (1) сверху.

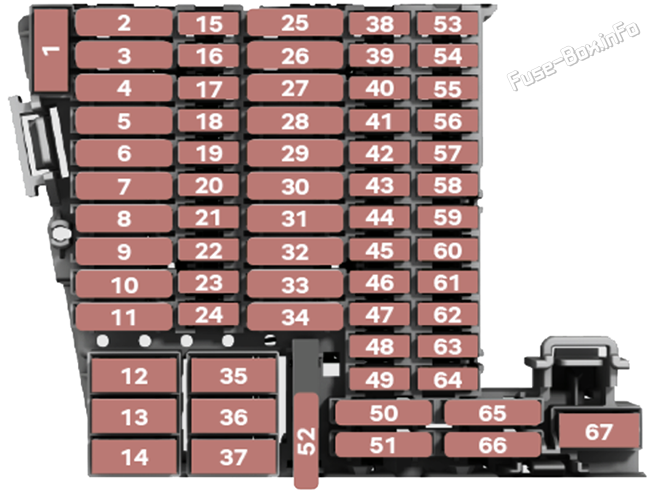

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 2 | Блок управления подушками безопасности | 15A |
| 3 | Блок управления системой распознавания прицепа | 25A |
| 4 | Передняя камера | 7.5A |
| 5 | Блок управления бортовой сетью | 25A |
| 6 | Блок управления бортовой сетью | 30A |
| 7 | Устройство для обогрева сидений | 30A |
| 8 | Крыша | 15A |
| 9 | Блок управления левым задним стеклоподъёмником/наружной ручкой двери | 30A |
| 10 | Группа левосторонних хвостовых огней/Центральная группа хвостовых огней | 10A |
| 11 | Блок управления системой распознавания прицепа | 15A |
| 13 | Блок управления бортовой сетью | 40A |
| 14 | Цифровой аудиоусилитель | 30A |
| 16 | Диагностический интерфейс/журнал данных | 10A |
| 17 | Наружные зеркала/блок помощи при парковке/блок контроля слепых зон | 5A |
| 18 | Система бесключевого доступа и запуска/блокировка рулевой колонки/блокировка противоугонного устройства | 5A |
| 19 | Комбинация приборов/навигационная система OCU4 | 5A |
| 20 | Блок связи и приёма данных | 15A |
| 21 | Камера кругового обзора | 7.5A |
| 22 | Блок автоматической парковки | 10A |
| 23 | Блок подключения к интернету | 5A |
| 24 | Группа правых хвостовых огней/Центральная группа хвостовых огней | 10A |
| 25 | Ремень безопасности водителя | 25A |
| 26 | Правый блок управления задним окном/устройство управления правой дверью | 30A |
| 27 | Ремень безопасности переднего пассажира | 25A |
| 28 | Точка ручного отключения аварийно-спасательной и высоковольтной систем. Обозначено жёлтым цветом | 10A |
| 29 | Блок управления системой распознавания прицепа | 15A |
| 30 | Система ICAS3 | 20A |
| 31 | Блок управления системой распознавания прицепа | 25A |
| 32 | Блок управления бортовой сетью | 25A |
| 34 | Блок управления отоплением и кондиционированием | 15A |
| 35 | Панель управления и дисплей задней климатической установки | 30A |
| 36 | Вентилятор | 40A |
| 37 | Блок управления электроприводом крышки багажника | 30A |
| 38 | Блок управления передними сиденьями с функцией массажа | 7.5A |
| Устройство управления передними сиденьями, с функциями массажа и вентиляции | 10A | |
| 39 | Блок управления рулевой колонкой | 10A |
| 40 | Охранная сигнализация | 10A |
| 41 | Диагностический интерфейс шины данных | 5A |
| 42 | Устройство контроля за звуком конструкции | 5A |
| 43 | Реле R3_LVI/датчик температуры в салоне/датчик концентрации углекислого газа в салоне | 7.5A |
| 44 | Диагностический разъём/блок управления окнами/датчик системы сигнализации против угона/модуль крыши (LINDA)/Влажность воздуха, датчик дождя и света/выключатель предупредительного света/устройство управления освещением (LISi)/свет для освещения центральной панели приборной панели | 7.5A |
| 45 | Блок управления рулевой колонкой | 5A |
| 46 | Блок управления дисплеем/проекционный дисплей | 7.5A |
| 47 | Блок управления подвеской (DSTG) | 10A |
| 48 | Задние разъёмы USB | 10A |
| 52 | Разъём 12В в багажном отделении | 20A |
| 59 | Электрохромное зеркало/реле R1_LVI | 7.5A |
| 60 | Диагностический разъём | 7.5A |
| 61 | Инвертор для двигателя задней оси | 5A |
| 63 | Регистратор данных EDR | 7.5A |
| 67 | Обогрев заднего стекла/фильтр частотной модуляции | 30A |
| Отдельные предохранители | ||
| SITR10 | Разъём B-Rack: панель регулировки правого переднего сиденья | 15A |
| SITR2 | Разъём A-Frame: панель регулировки левого переднего сиденья | 15A |
