Предохранители и реле Cupra Terramar (2025-2026)
Схемы относятся к указанным годам и вариантам Cupra Terramar (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.
Компактный кроссовер Cupra Terramar выпускается с 2025 года. Здесь приведены схемы блоков предохранителей Cupra Terramar 2025 и 2026 годов, сведения об их расположении и назначении каждого предохранителя.
Схема предохранителей Cupra Terramar 2025-2026
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

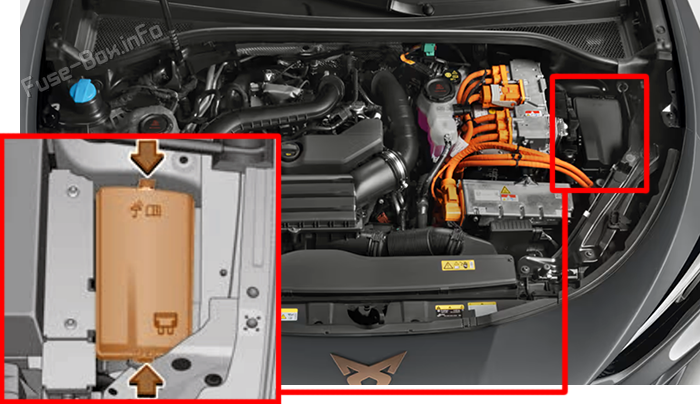

Расположение блока предохранителей
Нажмите на фиксаторы и снимите крышку блока предохранителей.

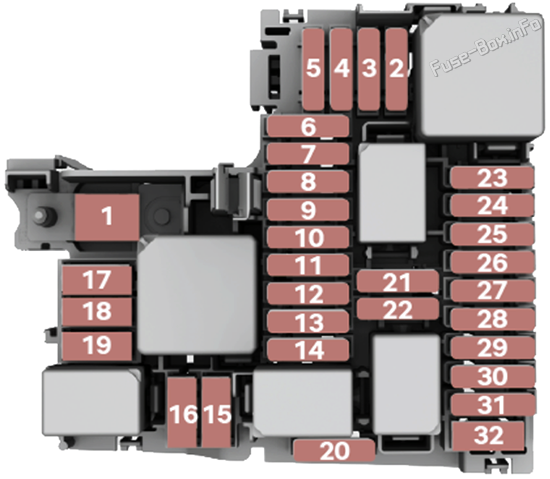

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 2 | Блок управления двигателем /ABS / EM-BOX | 7.5A |
| 3/1 | EM-BOX | 20A |
| 3/2 | Стартер/зарядка аккумулятора PHEV | 10A |
| 4/1 | Левые фары | 15A |
| 4/3 | Левые фары | 30A |
| 5/1 | Правая фара | 15A |
| 5/3 | Правая фара | 30A |
| 7 | Насос автоматической коробки передач | 30A |
| 9 | Активация реле | 15A |
| 10 | Насос омывателя ветрового стекла | 30A |
| 11 | 2025: Блок управления бортовой сетью 2026: EM-BOX | 7.5A |
| 12 | Автоматическая коробка передач | 15A |
| 14/1 | Дополнительное отопление | 20A |
| 14/2 | Система имитации звука двигателя | 7.5A |
| 16 | Автоматическая коробка передач | 50A |
| 21 | Блок управления двигателем | 7.5A |
| 22 | Двигатель стартера | 30A |
| 23 | Блок управления двигателем | 15A |
| 24 | Датчики двигателя/вентилятор радиатора | 10A/15A |
| 25 | Двигатель | 10A |
| 26 | Привод жалюзи решётки/радар/насос охлаждающей жидкости/генератор звука/двигатель | 10A |
| 27 | Датчик Lambda/двигатель | 10A |
| 28 | Двигатель | 20A |
| 29/2 | Топливный насос | 20A |
| 29/3 | Топливный насос | 15A |
| 29/5 | 2025: Реле питания блока управления автоматической трансмиссией | 20A |
| 30 | Электронный насос для охлаждения | 10A |
Блок предохранителей в приборной панели
Блок предохранителей в приборной панели
Расположение блока предохранителей

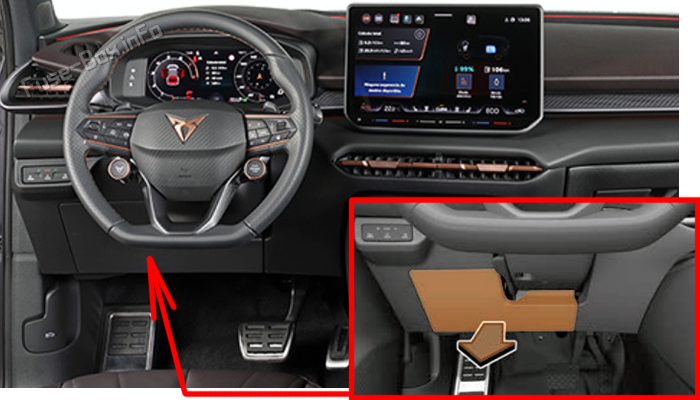

Автомобили с левым рулём
Поднимите заднюю часть крышки и снимите её в направлении стрелки.

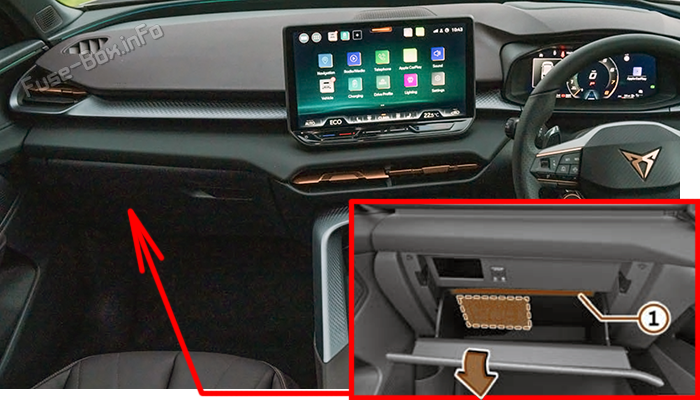

Автомобили с правым рулём
Откройте перчаточный ящик и при необходимости опустите его. Снимите крышку (1) сверху.

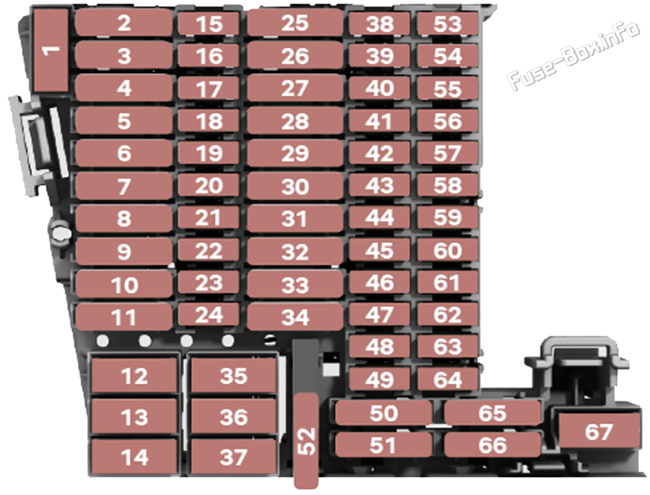

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 3 | Прицеп | 25A |
| 5 | Система парковки | 25A |
| 6 | Блок управления бортовой сетью | 30A |
| 7 | Кондиционирование воздуха | 30A |
| 8 | Крыша | 20A |
| 9 | Левая дверь (передняя и задняя) | 30A |
| 10 | 2026: USB | 10A |
| 11 | Прицеп | 15A |
| 12 | Блок управления бортовой сетью | 40A |
| 13 | Блок управления бортовой сетью | 40A |
| 14 | Внешний усилитель Ethernet | 40A |
| 16 | Подушки безопасности | 7.5A |
| 18 | Противоугонный блок управления /KESSY | 7.5A |
| 19 | Интерфейс приборной панели/навигационная система (OCUA) | 7.5A |
| 20 | 2025: Телефония и подключение к интернету | 7.5A |
| 2026: телефония | 10A | |
| 21 | 2025: задняя камера / камера IPA/системы помощи при парковке/задний бампер 2026: задняя камера / камера IPA/системы помощи при парковке/задний бампер/подключение к Интернету | 7.5A |
| 24 | Блок управления полным приводом Haldex 4x4 | 15A |
| 25 | Передние ремни безопасности RGS+EBSS левый | 25A |
| 26 | Правая дверь (передняя и задняя) | 30A |
| 27 | Правый ремень безопасности RGS+EBSS | 25A |
| 28 | Отключение высоковольтной системы PHEV для проведения аварийно-спасательных работ. Обозначено жёлтым цветом | 15A |
| 29 | Прицеп | 15A |
| 30 | Радио | 30A |
| 31 | Прицеп | 25A |
| 33 | Блок управления сиденьем водителя | 15A |
| 34 | Розетка 230В (150 Вт) | 30A |
| 35 | Блок управления бортовой сетью | 40A |
| 36 | Вентилятор системы климат-контроля | 40A |
| 37 | Электропривод крышки багажника | 30A |
| 39 | Подогрев рулевого колеса | 10A |
| 40 | Охранная сигнализация | 7.5A |
| 41 | Система доступа | 7.5A |
| 43 | Кондиционирование воздуха | 10A |
| 44 | Диагностика/передний фонарь освещения подножки/адаптивное освещение/внутреннее зеркало/антиугонный датчик/электронный стояночный тормоз | 7.5A |
| 45 | Рулевая колонка | 7.5A |
| 46 | Дисплей/проекционный дисплей (HUD) | 7.5A |
| 47 | Блок управления подвеской | 10A |
| 52 | Розетка 12В (центральная консоль и багажное отделение) | 20A |
| 58 | Система помощи при парковке | 7.5A |
| 59 | 2025: Внутреннее зеркало/центральные переключатели приборной панели/датчик качества воздуха 2026: зеркало заднего вида/центральные переключатели приборной панели/датчик давления хладагента/блок контроля звука двигателя | 7.5A |
| 60 | Диагностический разъём | 7.5A |
| 61 | Стартер/EM-BOX | 7.5A |
| 66 | Стеклоочиститель заднего стекла | 15A |
| 67 | Обогрев заднего стекла/фильтр радиопомех | 30A |
