Предохранители и реле Seat Alhambra Mk2 7n 2010-2020
Схемы относятся к указанным годам и вариантам Seat Alhambra Mk2 7n 2010-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.
В этой статье мы рассматриваем второе поколение SEAT Альгамбра (7N), изготовленная из 2010 в адрес 2020. Вот вы найдете блок предохранителей диаграммы SEAT Альхамбра 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей SEAT Alhambra mk2
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

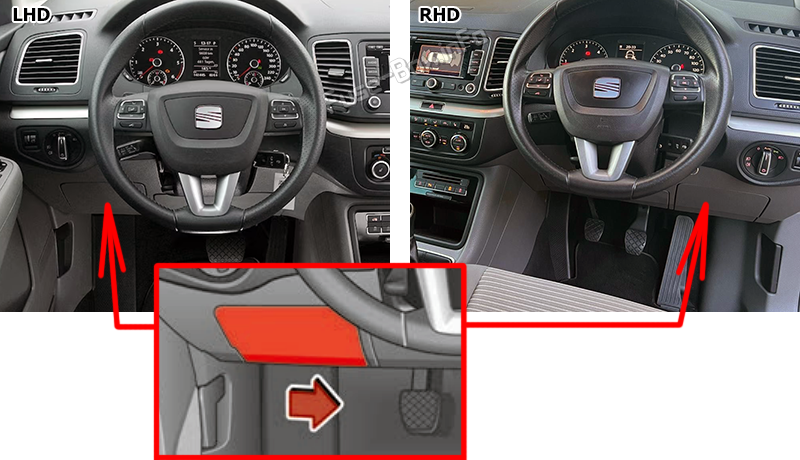

Расположение блока предохранителей
Для снятия крышки рычаг активации в нижней части перемещается вправо. В случае транспортных средств с правосторонним приводом рычаг передвигают влево.

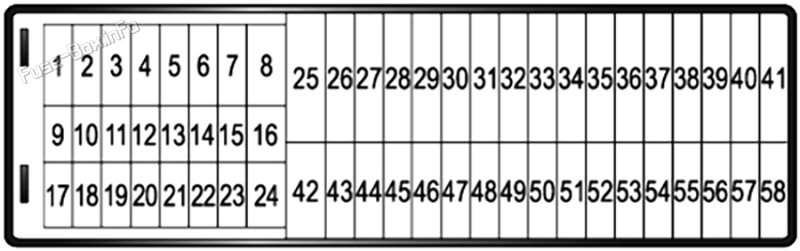

блок предохранителей Схема (-SC-)
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | - | не назначен |
| 2 | 7.5A | 2018-2020: USB СВЯЗЬ 1 |
| 3 | 7.5A | 2016-2020: Элемент стирального реактивного обогревательного устройства Элемент стирального реактивного обогревательного устройства |
| 4 | 10A | DC/AC преобразователь с розеткой, 12V - 230V Стабилизатор напряжения Стартер 1 (с стартер-стопом) Стартер 2 (с стартером-стопом) |
| 5 | 10A | Электронный блок управления демпферами |
| 6 | 10A | 2015-2020: Контрольный блок слепых спотов Контрольный блок слепых спотов 2 |
| 7 | - | не назначен |
| 8 | - | не назначен |
| 9 | 7.5A | Предупреждающий огонь для подушки безопасности, отключенной с передней стороны пассажира Группа контроля над подушками безопасности |
| 10 | 5A | 2013-2020 (такси): Таксиметр Зеркало-таксометр Стабилизатор напряжения Дистанционный контроль такси, блок управления |
| 11 | 10A | Устройство управления приводом на всех колесах |
| 12 | 10A | Левая газовая (ксенонная) колба |
| 13 | 5A | 2010-2015: 5.7 Электромеханическая кнопка стояночного тормоза Уровень нефти и ее температурный отправитель Переключение света Оперативное подразделение перед центральной консолью Отправитель высокого давления Группа контроля за парковкой автомобилей Внутреннее зеркало Передняя камера для систем помощи водителю |
| 13 | 5A | 2015-2020: Оперативное подразделение перед центральной консолью Переключение света Отправитель высокого давления Устройство для контроля за детектором прицепа Датчик качества воздуха Адаптивное подразделение круизного контроля Группа контроля за парковкой автомобилей Парковое подразделение управления Передняя камера для систем помощи водителю Автоматическое внутреннее зеркало против ослепления |
| 14 | 7.5A | 2010-2015: Выключатель света Устройство для контроля за детектором прицепа Устройство управления электромеханическим стояночным тормозом ABS БД система Выключатель тормозного света 6.7.8 Устройство управления рулевым управлением с механическим приводом Устройство управления двигателем/двигателем Диагностический интерфейс для автобусных автобусов Вставить блок управления в панель тире |
| 14 | 7.5A | 2015-2016: Выключатель света ABS БД система Вставить блок управления в панель тире Устройство для контроля за детектором прицепа 6.7.8 Устройство управления рулевым управлением с механическим приводом Диагностический интерфейс для автобусных автобусов Устройство управления двигателем/двигателем |
| 14 | 7.5A | 2016-2020: Выключатель света ABS БД система Вставить блок управления в панель тире Оперативное подразделение перед центральной консолью 6.7.8 Устройство управления рулевым управлением с механическим приводом Переключаю модуль 2 в центральной консоли Диагностический интерфейс для автобусных автобусов Устройство управления двигателем/двигателем 5.7 Электромеханическая кнопка стояночного тормоза Уровень нефти и ее температурный отправитель |
| 15 | 10A | 2010-2015: Реле для работы вспомогательного обогревательного прибора Диагностическая связь Передний левый фара, а не ксенон Передний правый фара, а не ксенон Устройство управления угловым светом и фарами Регулятор освещения переключателя и прибора Измеритель массы ар |
| 15 | 10A | 2015-2020: Регулятор освещения переключателя и прибора Устройство управления угловым светом и фарами Передний левый фара, а не ксенон Передний правый фара, а не ксенон Диагностическая связь |
| 16 | 10A | Правая газовая (ксенонная) колба |
| 17 | 5A | 2010-2015: Группа управления мобильной телефонной связью Регулятор модуля экстренного вызова и подразделение связи |
| 17 | 5A | 2015-2020: Регулятор модуля экстренного вызова и блок связи (LHD) |
| 18 | 7.5A | 2010-2015: Дистанционный контроль такси, блок управления Устройство управления передачей данных |
| 19 | - | не назначен |
| 20 | 5A | ABS БД система |
| 21 | 5A | 2010-2016: 2й отключающий клапан теплообменника |
| 21 | 5A | 2016-2020: 5.7 Электромеханическая кнопка стояночного тормоза Селекторный рычаг |
| 22 | 7.5A | Выключатель света Датчик дождя и света Реверсирующий блок управления системой видеокамеры Диагностическая связь |
| 23 | 7.5A | 2010-2015: Регуляторы селекторных рычагов 5.7 Электромеханическая кнопка стояночного тормоза Климатронический блок управления Регулятор системы кондиционирования воздуха Эксплуатация и дисплей для системы кондиционирования заднего воздуха Отправитель, регулирующий работу задних воздуходувок Приемник дистанционного управления для вспомогательного обогревательного устройства для охлаждения |
| 23 | 7.5A | 2015-2020: Эксплуатация и дисплей для системы кондиционирования заднего воздуха Отправитель, регулирующий работу задних воздуходувок Климатронический блок управления Приемник дистанционного управления для вспомогательного обогревательного устройства для охлаждения 2-й отключающий клапан теплообменника (2016-2020) |
| 24 | 7.5A | Группа контроля за входом и запуском |
| 25 | 7.5A | Селекторный рычаг Мехатронический блок для коробки передач с двойным сцеплением |
| 26 | 5A | 2010-2016: Датчик качества воздуха |
| 27 | - | не назначен |
| 28 | 15A | Мотор для очистителя заднего окна |
| 29 | 30A | 2010-2015: 12В розетка 12В розетка 3 Заблокировать диод |
| 29 | 20A | 2015-2020: Заблокировать диод Зажигалка для сигарет 12В розетка 12В розетка 2 12В розетка 3 Бортовой блок управления снабжением (T52c/21) Терминал 75 Обратная связь с диагнозом |
| 30 | 30A | 2010-2015: Зажигалка для сигарет 12В розетка 2 Бортовой блок управления снабжением (T52c/21) Терминал 75 Обратная связь с диагнозом |
| 30 | 20A | 2015: Зажигалка для сигарет 12В розетка 2 |
| 30 | 30A | 2015-2020: Реле с датчиком |
| 31 | - | не назначен |
| 32 | - | не назначен |
| 33 | - | не назначен |
| 34 | - | не назначен |
| 35 | - | не назначен |
| 36 | 30A | 2010-2015: Устройство управления электромеханическим стояночным тормозом |
| 36 | 5A | 2015-2016: Усилитель двустороннего сигнала для мобильной телефонной связи/услуг по сбору данных Хранилище с интерфейсом для мобильной телефонной связи |
| 36 | 20A | 2016-2020: Контрольный блок 1 для информационной электроники |
| 36 | 30A | 2020: 4.7.5 Устройство управления раздвижной правой дверью |
| 37 | 10A/25A | 2010-2011: Двустороннее радио или Регулировочный блок для раздвижной крыши |
| 37 | 25A | 2011-2020: Регулировочный блок для раздвижной крыши |
| 38 | 10A/30A | 2010-2011: Таксиметр Внутреннее включение света Выключатель такси Активированная кнопка такси Зеркало-таксометр Кнопка внутреннего освещения спереди или Устройство управления слепым барабаном на крыше |
| 38 | 30A | 2011-2020: Устройство управления слепым барабаном на крыше |
| 39 | 5A/7.5A | Группа контроля электроники рулевой колонки |
| 40 | 5A | 2010-2015: Группа управления мультимедийной системой |
| 40 | 5A | 2016-2020: Усилитель двустороннего сигнала для мобильной телефонной связи/услуг по сбору данных Хранилище с интерфейсом для мобильной телефонной связи |
| 41 | 5A | Вставить панель & ломки |
| 42 | 15A | Электронный блок управления демпферами |
| 43 | 30A | 2010-2017: 6.7.7 Выключатель поясничной опоры сиденья водителя 6.7.7.5 Выключатель поясничной опоры переднего пассажирского сиденья |
| 44 | 25A/30A | Реле с свежим воздуходувом (LHD) Подогреваемое заднее окно |
| 45 | 30A | Устройство управления передней дверью для пассажиров Устройство управления задней правой дверью |
| 46 | 30A | Устройство управления дверью водителя Устройство управления задней левой дверью |
| 47 | 10A | 2011-2020 (такси): Внутреннее включение света Выключатель такси Активированная кнопка такси Зеркало-таксометр (взрывчатый) 2011-2015) Кнопка внутреннего освещения спереди (2013-2015) |
| 48 | 15A | Тревожный сигнал Датчик внутреннего мониторинга Бортовой блок управления снабжением (T52c/1) Терминал 30, система противоугонного оповещения |
| 49 | 30A | 2010-2015: Устройство управления электромеханическим стояночным тормозом |
| 49 | 7.5A | 2015-2020: Реле для системы измерения агентов (дизельное топливо) Установка для доставки для снижения расхода агентов (дизельное топливо) |
| 50 | 30A | Бортовой блок управления снабжением (T52b/1) Терминал 30, централизованный блокировка |
| 51 | 30A | Подогрев устройства управления передними сиденьями |
| 52 | 20A | 2010-2011: Реле системы стиральной системы подсветки Насос системы стиральной системы фары |
| 52 | 30A | 2011-2020: Задний воздуходувка свежего воздуха |
| 53 | 30A | DC/AC преобразователь с розеткой, 12V - 230V |
| 54 | 5A/10A | Устройство управления для электронного блокировки рулевой колонки |
| 55 | 25A | 2010-2013: Устройство регулирования напряжения прицепа |
| 55 | 20A | 2013-2020: Устройство управления приводом на всех колесах |
| 56 | 30A | 2010-2013: Устройство для контроля за детектором прицепа |
| 56 | 30A | 2015-2020: Устройство управления для измерения выбросов агентов (дизельное топливо) |
| 57 | 10A | 2011-2015: Двустороннее радио |
| 58 | 25A | 2010-2015: Специальный блок управления транспортным средством |
| 58 | 30A | 2015-2020 (такси): Стабилизатор напряжения |
| 58 | 20A | 2020: Контрольный блок 1 для информационной электроники (RHD) |

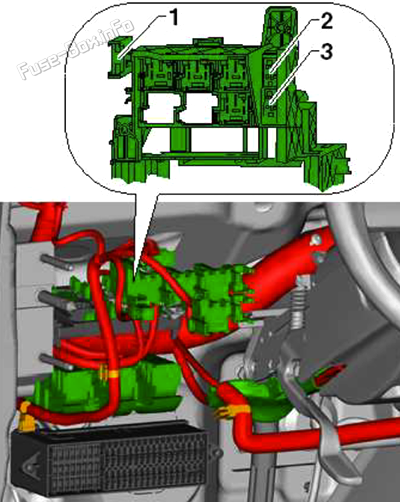

Индивидуальные взрыватели (SR1)
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 40A | 4.7.5 Устройство управления раздвижной правой дверью |
| 2 | 20A/30A | Рабочий блок регулировки сиденья водителя 4.7 Устройство регулировки сиденья водителя 7.7.5 Регулирующий переключатель спинки сиденья водителя 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя |
| 3 | 20A/30A | Рабочий блок регулировки передних пассажирских сидений Регулирующий переключатель спинки передних пассажирских сидений 4.7.5 Выключатель, регулирующий положение опоры переднего пассажирского сиденья |

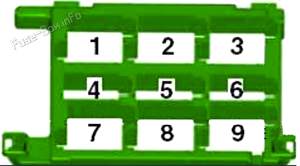

Перевозчик No 1 (на левой задней панели)
2010-2015
| № | Перезагрузить |
|---|---|
| 1 | Электрическая реле с напряжением 50 терминалов (без запуска/остановки) |
| 2 | Подогреваемое заднее окно |
| 3 | Эксплуатация дополнительного обогревательного реле (с вспомогательным обогревательным устройством,LHD) Реле с низкой теплоотдачей (с вспомогательным обогревательным прибором) |
| 4 | не назначен |
| 5 | не назначен |
| 6 | Реле с свежим воздуходувкой (с вспомогательным обогревательным устройством) |
| 7 | 2010-2012:: Дополнительный реле насоса для охлаждения (бензин) |
| 8 | 2010-2012:: двухтонный роговой реле |
| 9 | 2010-2012:: Реле системы стиральной системы на Луке |

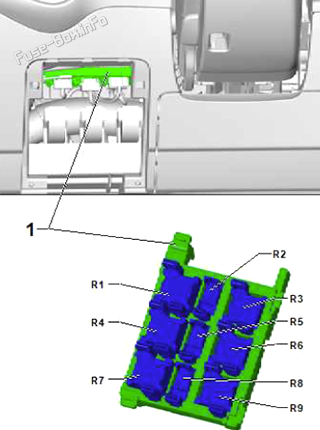

2016-2020
| № | Перезагрузить |
|---|---|
| R1 | не назначен |
| R2 | не назначен |
| R3 | не назначен |
| R4 | не назначен |
| R5 | Реле с датчиком |
| R6 | Подогреваемое заднее окно |
| R7 | не назначен |
| R8 | Реле с свежим воздуходувом (LHD) |
| R9 | Реле с низкой теплоотдачей Эксплуатация дополнительного обогревательного устройства (Electory) LHD) |

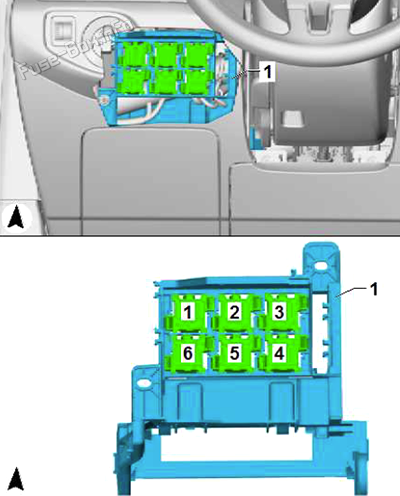

Перевозчик No 2 (SR1, слева под панелью тире)
| № | Перезагрузить |
|---|---|
| 1 | 2010-2016:: высокотемпературная реле (электрический реле) LHD) 2016-2020:: Электрический реле подачи напряжения на терминале 15 |
| 2 | Электрический реле подачи напряжения 1 |
| 3 | 2010-2016:: Электрический реле подачи напряжения на терминале 15 2016-2020:: высокотемпературная реле (электрический реле) LHD) |
| 4 | Подогреваемая реле ветрового стекла |
| 5 | Высокотемпературная реле (приборы для высокотемпературной передачи тепла) RHD) |
| 6 | не назначен |
Сопоставимость двигателей блок предохранителей es
Сопоставимость двигателей блок предохранителей es

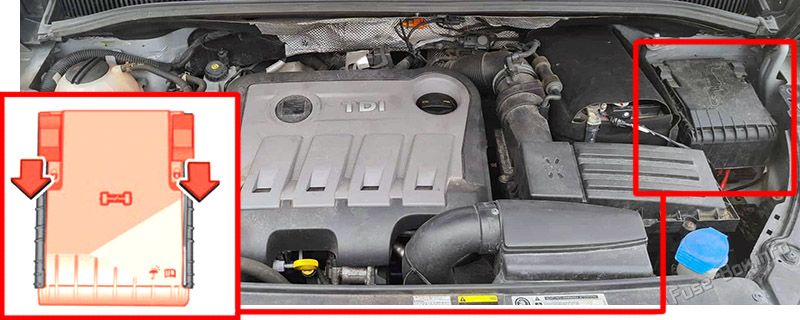

Расположение блока предохранителей
Переместить вкладки вложения вперед, в направлении, указанном стрелкой, чтобы высвободить блок предохранителей Прикрытие. Тогда поднимите крышку.

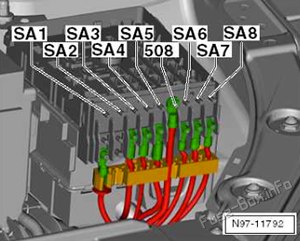

блок предохранителей Схема (-SA-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SA1 | 150A/200A/400A | Переносчик |
| SA2 | 80A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| SA3 | 80A | вентилятор радиатора БД система |
| SA4 | 80A | Вентилятор D -SD- |
| SA5 | 100A | Вентилятор C -SC- 20-штабной прыжок |
| 508 | Терминал 30 Перекресток проводки | |
| SA6 | 50A | Подогреваемая реле ветрового стекла |
| SA7 | 70A | Высокотемпературная реле |
| SA8 | 60A | Теплопредохранитель 2 - задняя правая раздвижная дверь 7.7.5 Термический предохранитель, предназначенный для регулировки сиденья водителя 1 Термический предохранитель 1 |

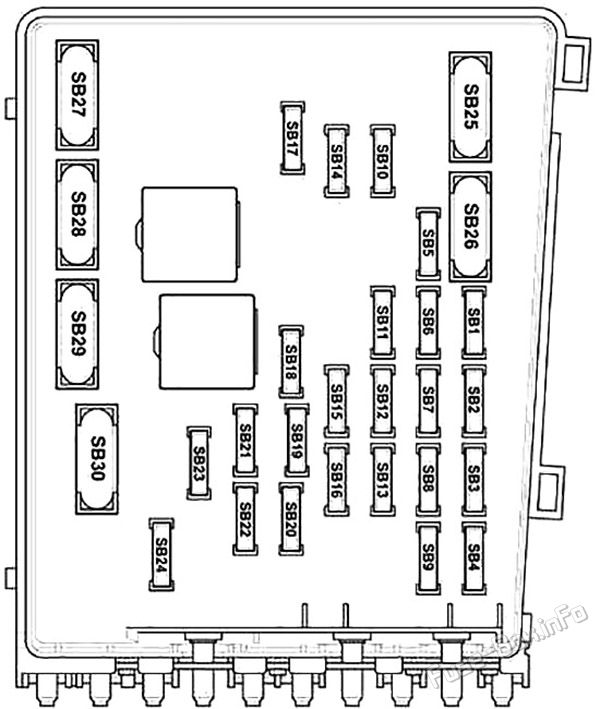

блок предохранителей Схема (-SB-)
| № | Ампы | Функция/компонент |
|---|---|---|
| F1 | 30A | 2010-2016:: Стабилизатор напряжения |
| F1 | 20A | 2016-2020: Контрольный блок 1 для информационной электроники Устройство для отображения передней информации и блок управления оперативной единицей |
| F2 | 30A | Бортовой блок управления снабжением (T52b/42) Терминал мощность 30 |
| F3 | 30A | 2010-2016: ABS БД система Устройство управления моторными системами |
| F3 | 30A | 2016-2017: Устройство управления моторными системами |
| F3 | 20A/30A | 2017-2020: Реле системы стиральной системы подсветки Насос системы стиральной системы фары |
| F4 | 30A | Бортовой блок управления снабжением (T52a/1) терминал 30, левый источник света |
| F5 | 5A | Бортовой блок управления снабжением (T52a/24) терминал 30, ссылка Контрольный блок контрольно-измерительной аппаратуры аккумуляторных батарей |
| F6 | 30A | Бортовой блок управления снабжением (T52c/42) терминал 30, правый источник света |
| F7 | 25A | Двойной тон реле Подогреваемая реле ветрового стекла |
| F8 | 30A | Усилитель цифровой звуковой упаковки |
| F9 | 20A | 2010-2015: Устройство управления с радио- и навигационной дисплеем |
| F9 | 15A | 2018-2020: Дополнительный реле насоса для охлаждения (бензин) Вакуумный насос для тормозов (бензин) Датчик давления сервопривода |
| F10 | 30A | Устройство управления двигателем/двигателем |
| F11 | 5A | Диагностический интерфейс для автобусных автобусов |
| F12 | 15A | Мехатронический блок для коробки передач с двойным сцеплением |
| F13 | 5A | Устройство управления двигателем/двигателем Главное реле Функционирование 10 на предохранителе B взрыватель 14 взрыватель 16 взрыватель 18 на предохранителе B Взрывчатое устройство 20 на предохранителе B взрыватель 23 на предохранителе B взрыватель 24 на предохранителе B |
| F14 | 30A/15A/10A | 2010-2015: Насос для редукционного агента (дизельного топлива) Срабатывание катушки зажигания 1~4 с фазой выхода |
| F14 | 15A/30A | 2015-2020: Срабатывание катушки зажигания 1~4 с фазой выхода Запорный клапан охлаждающей жидкости Клапан охлаждения коробки передач |
| F14 | 30A | 2020: Срабатывание катушки зажигания 1~4 с фазой выхода |
| F15 | - | не назначен |
| F16 | 15A/30A | 2010-2015: Устройство управления для обогревателя с использованием реагента (дизельное топливо) Пробоотборник Lambda Пробоотборник для лямбды после каталитического нейтрализатора Магнитное сцепление для сверхнагнетателя |
| F16 | 15A/30A | 2015-2016: Пробоотборник для лямбды 1 после каталитического нейтрализатора (бензин) Пробоотборник для лямбды 1 перед каталитическим нейтрализатором (бензином) Активированный соленоидный клапан фильтра из древесного угля 1 (бензин) Регуляторный клапан 1 ((Carshaft Regulation vanution 1) 2016) |
| F16 | 15A | 2016-2020: Пробоотборник для лямбды 1 после каталитического нейтрализатора (бензин) Пробоотборник для лямбды 1 перед каталитическим нейтрализатором (бензином) Активированный соленоидный клапан фильтра из древесного угля 1 (бензин) Регуляторный клапан 1 Регулирующий клапан давления топлива (дизельное топливо) Топливный клапан (дизельное топливо) Регулятор выхлопа качающегося клапана 1 (бензин) Насос циркуляции охлаждающей жидкости 2 (бензин) |
| F17 | 15A/20A | 2010-2015: Регулирующий клапан давления топлива |
| F17 | 15A | 2015-2016: Регуляторный клапан 1 ((Carshaft Regulation vanution 1) 2015) Регулирующий клапан давления топлива (дизельное топливо) Топливный клапан (дизельное топливо) Регулятор выхлопа качающегося клапана 1 (бензин) Насос циркуляции охлаждающей жидкости 2 (бензин) Срабатывание с помощью катушки зажигания 1~4 с фазой выпуска (бензин) |
| F17 | 20A | 2016-2020: Срабатывание с помощью катушки зажигания 1~4 с фазой выпуска (бензин) |
| F18 | 30A | Устройство управления топливными насосами |
| F19 | 30A | 2010-2015: Устройство управления моторными системами |
| F19 | 40A | 2015-2020: ABS БД система |
| F20 | 15A | 2010-2015: Дополнительный реле насоса для охлаждения (бензин) Пробоотборник для лямбды (дизельный) Устройство контроля для отправителя NOx (дизельное топливо) Измеритель (дизельное топливо) |
| F20 | 5A | 2015-2020: Выключатель тормозного света Отправитель позиции сцепления Дополнительный реле насоса охлаждения (2015-2016) |
| F21 | 20A | Вспомогательный обогревательный блок |
| F22 | 30A | 2010: Задний воздуходувка свежего воздуха |
| F22 | 20A | 2011-2017: Реле системы стиральной системы подсветки Насос системы стиральной системы фары |
| F22 | 20A | 2017-2020: Устройство управления моторными системами |
| F23 | 15A | 2010-2015: Регулятор давления зарядки соленоидный клапан (дизельное топливо) Элемент отопления для картерного дыхательного аппарата (дизельное топливо) Автоматическая система контроля за периодом светооблучения (дизельное топливо) Переходный клапан холодильного устройства для рециркуляции отработавших газов (дизельное топливо) Топливный клапан (дизельное топливо) Регулирующий клапан давления топлива (дизельное топливо) Насос циркуляции охлаждающей жидкости 2 (дизельный) Дополнительный реле насоса для охлаждения (бензин) Отправитель позиции сцепления Выключатель тормозного света (2011) |
| F23 | 10A/15A | 2015-2020: Выключатель тормозного света (бензин) Измеритель массы воздуха (дизельное топливо) Дополнительный реле насоса для охлаждения (бензин) Насос циркуляции охлаждающей жидкости (бензин) Регулятор давления зарядки соленоидный клапан (дизельное топливо) Элемент отопления для картерного дыхательного аппарата (дизельное топливо) Циркуляционный клапан турбонагнетателя (дизельное топливо) Впускной клапан (бензин) Клапан для регулирования давления масла Клапан охлаждения головы цилиндра (дизельное топливо) Регулятор поршня (бензин) Насос охлаждения воздушного заряда Вспомогательный насос для отопления (дизельное топливо) |
| F23 | 10A/15A | 2020: Выключатель тормозного света (бензин) Измеритель массы воздуха (дизельное топливо) Дополнительный реле насоса для охлаждения (бензин) Насос циркуляции охлаждающей жидкости (бензин) Регулятор давления зарядки соленоидный клапан (дизельное топливо) Элемент отопления для картерного дыхательного аппарата (дизельное топливо) Клапан охлаждения головы цилиндра (дизельное топливо) Насос охлаждения воздушного заряда Вспомогательный насос для отопления (дизельное топливо) |
| F24 | 10A | 2010-2015: Реле подачи тока для элемента двигателя взрыватель 17 на предохранителе B (бензин) взрыватель В (дизельное топливо) вентилятор радиатора БД система Клапан рециркуляции воздуха турбонагнетателя Приводимый к использованию фильтра из древесного угля Регуляторный клапан 1 Регулятор давления зарядки соленоидный клапан (бензин) Реле с низкой теплоотдачей Высокотемпературная реле |
| F24 | 10A/20A | 2015-2020: Реле подачи тока для элемента двигателя взрыватель 17 на предохранителе B (бензин) взрыватель В (дизельное топливо) Пробоотборник для лямбды 1 до каталитического нейтрализатора (дизельного топлива) вентилятор радиатора БД система Реле с низкой теплоотдачей Высокотемпературная реле Реле для системы измерения агентов (дизельное топливо) Активированный соленоидный клапан фильтра из древесного угля 1 (бензин) Регулирующий клапан комшафта (1бензин) Регулятор выхлопа качающегося клапана 1 (бензин) Клапан для ограничения давления в масле (бензин) Инжектор 2 для баллона 1~4 (бензин) Выхлопный привод A для баллона 1~4 (бензин) Выхлопный привод B для баллона 1~4 (бензин) Дополнительный реле насоса для охлаждения (бензин) (2018-2020) |
| F24 | 15A | 2020: Реле подачи тока для элемента двигателя взрыватель 17 на предохранителе B (бензин) взрыватель В (дизельное топливо) Пробоотборник для лямбды 1 до каталитического нейтрализатора (дизельного топлива) вентилятор радиатора БД система Устройство контроля для отправителя NOx (дизельное топливо) Реле для снижения расхода агентов Активированный соленоидный клапан фильтра из древесного угля 1 (бензин) Регуляторный клапан 1 (бензин) Регулятор выхлопа качающегося клапана 1 (бензин) Клапан для ограничения давления в масле (бензин) Дополнительный реле насоса для охлаждения (бензин) |
| F25 | 40A | ABS БД система |
| F26 | 40A | Устройство управления свежими воздуходувками Реле с низкой теплоотдачей |
| F27 | 50A | Электрический реле подачи напряжения на терминале 15 2 |
| F28 | 50A | Автоматическая система контроля за периодом светооблучения (дизельное топливо) |
| F29 | 40A/50A | взрыватель 17 на предохранителе C взрыватель 18 (взрыватель C) 2010-2015) взрыватель 36 на предохранителе C Взрывчатка 37 на предохранителе C взрыватель 38 Топливная установка 39 на предохранителе C взрыватель 40 на предохранителе C Взрыватель 41 на предохранителе C взрыватель 58 на предохранителе C |
| F30 | 50A | Электрический реле подачи напряжения 1 |
| R1 | CCZA двигатель: Эстафета тока, подаваемого в элемент двигателя Дизель: мост связи |
|
| R2 | Горючее: главный реле Дизель: Электрический источник питания мощностью 30 |

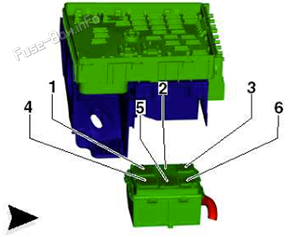

Реле под электронным ящиком
| № | Перезагрузить |
|---|---|
| 1 | С началом/остановкой: стартер реле 1 |
| 2 | Дизель: блок автоматического контроля за периодом светового освещения |
| 3 | 2012-2020:: двухтонный роговой реле |
| 4 | 2012-2020:: Реле системы стиральной системы на Луке |
| 5 | С началом/столкновение: стартер реле 2 (с началом/столкновением) Без запуска/остановки: терминал 50-вольтный реле |
| 6 | 2012-2016, 2018-2020:: Реле для дополнительного охлаждения насоса |

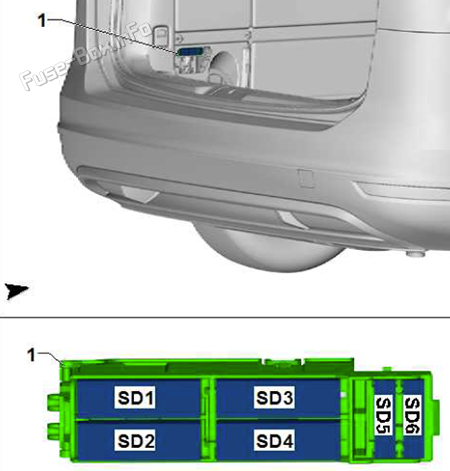

Сравнение с погружной смесью блок предохранителей
Сравнение с погружной смесью блок предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 40A/30A | Устройство управления левой раздвижной дверью |
| 2 | 30A | Задний блок управления крышкой |
| 3 | 30A | Устройство для контроля за детектором прицепа |
| 4 | 25A/30A | Устройство для контроля за детектором прицепа |
| 5 | 25A/30A | 2013-2020:: Реле подачи напряжения прицепа |
| 6 | 30A | 2013-2020:: Устройство для контроля за детектором прицепа |

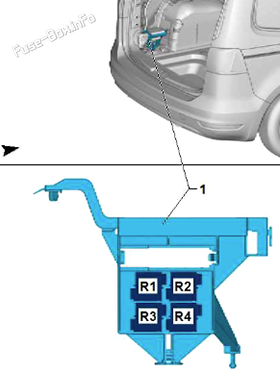

Реле
| № | Перезагрузить |
|---|---|
| R1 | Реле подачи напряжения прицепа |
| R2 | Реле для снижения расхода агентов |
| R3 | - |
| R4 | - |
Дополнительная информация: Seat Alhambra Mk2 7n 2010-2020
Предохранители и реле seat alhambra mk2 7n 2010 2020: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
