Предохранители и реле Seat Arosa 2000-2004

Схемы относятся к указанным годам и вариантам Seat Arosa 2000-2004. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.



Городской автомобиль SEAT Ароса была изготовлена из 1998 в адрес 2004. В этой статье вы найдете блок предохранителей диаграммы SEAT Ароса 2000, 2001, 2002, 2003 и 2004, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей SEAT Arosa

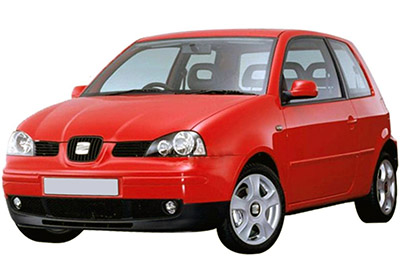

SEAT Arosa (2000-2004)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

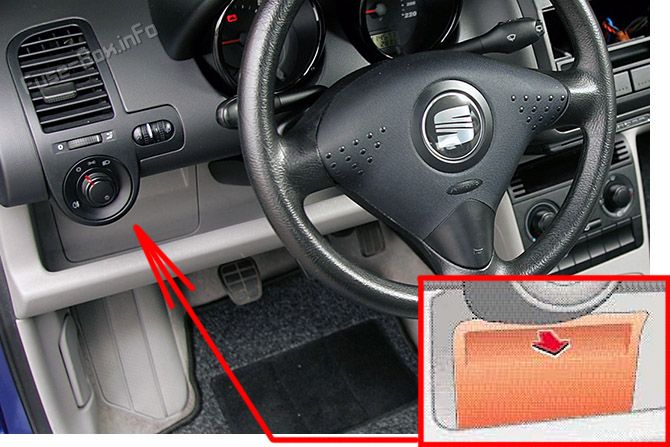

Панель с реле и предохранителями находится в передней ступне за крышкой.The location of the fuses in the passenger compartment: SEAT Arosa (2000-2004)

  • Выключите зажигание и соответствующий элемент.
  • Уберите крышку вперёд.
  • С помощью списка взрывателей определить, какой взрыватель принадлежит неудавшемуся компоненту.
  • Замена взрывателя – может быть распознана сгоревшей металлической полосой – предохранителем с таким же напряжением.

Схема блока предохранителей

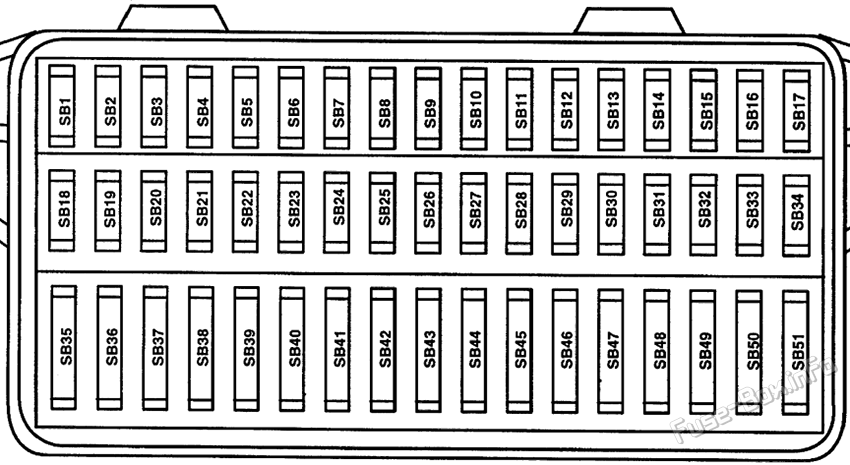

Instrument panel fuse box diagram: SEAT Arosa (2000, 2001, 2002, 2003, 2004)

Определение взрывателей в приборной панели блок предохранителей
№АмпыЗащищенная цепь
SB110AДатчик отопления лямбда
SB25AСветовой номерной знак
SB310AИнжекторы
SB45AЛевый боковой огонь
SB55AПравый боковой огонь
SB615AОмывка заднего окна
SB77.5AПоказатели
SB85AABS
SB95AРегулировка диапазона хода фар
SB107.5AВнутреннее освещение
SB115AСамодиагностика с помощью приборов
SB1210AГлавный луч, правый фара
SB1310AГлавный луч, левый фара
SB1410AОдновременно с этим показатели опасности
Сигнализация
SB1510AТормозные огни
SB165AКонтакт "S" (сигнал "S" - это система, включенная в замок управления, которая позволяет после выключения зажигания и с помощью ключа, все еще находящегося в замке, подсоединение некоторых электрических устройств, таких, как звуковой, удобный свет и т.д. Он отключается при удалении ключа от рулевого управления и при запуске шлюза)
SB17--
SB185AЗеркала нагретого крыла
SB1915AДвойной тон
SB20--
SB215AАвтоматическая коробка передач
SB22--
SB235AВспомогательное отопление и предварительное прогревание
SB245AВыключатель педали тормоза и переключатель педали сцепления
SB257.5AОсвещение рычага автоматического переключения передач
SB265AЗеркала нагретого крыла, обогреватель, центральная запирание, электрические окна
SB275AГруппа по приборам
SB287.5AДатчик скорости иммобилизатора
SB295AПодогреваемые моющие реактивы
Обратные огни
SB305AЭлектроника двигателя
SB3110AЭлектроника двигателя (бензин)
SB3210AЭлектроника двигателя (дизельное топливо)
SB3310AАвтоматическая коробка передач
SB3410AПреобразователь зажигания
SB3525AСкатываемая крыша солнца
SB3615AЭлектроника для бензиновых двигателей
SB3715AЭлектроника двигателя
SB3825AВодительское окно для подачи энергии
SB3925A2.11.2 Устройство для открывания передней двери пассажира
SB4015AТопливный насос
SB4115AЦентрализованное блокирование
SB4220AРадио
SB4315AТуманные огни
SB4415AЛевый луч дальнего света, регулировочный двигатель левого луча дальнего света
SB4515AПравый луч дальнего света, регулировочный двигатель дальнего света
SB4615AМягче
SB4730AМотор с электрофаном
SB4820AОтопительный прибор для заднего окна
SB4925AТеплоприбор
SB5015AВетровая стеклоочиститель
SB5115AОтапливаемые сиденья

Все электрические окна защищены вместе с помощью автоматического взрывателя, который ломает цепь при перегрузке (например, в случае перегрузки). Окна замерзли) и снова завершают цепь через несколько секунд.

Сопоставимость двигателей блок предохранителей

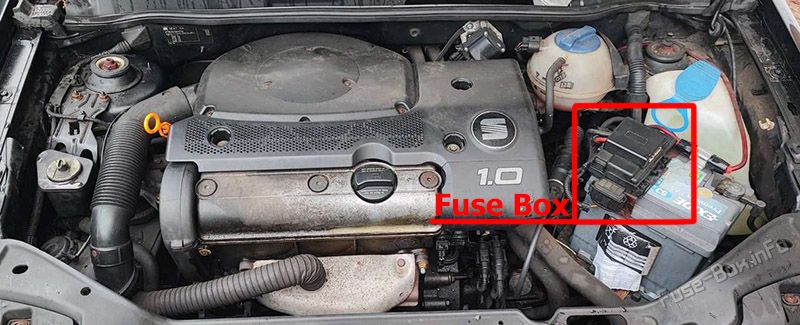

блок предохранителей- надетая на аккумулятор моторного отделения.The location of the fuses in the engine compartment: SEAT Arosa (2000-2004)

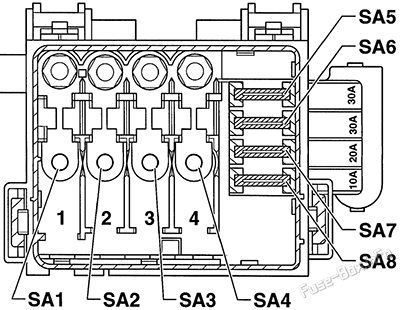

Under-hood fuse box diagram: SEAT Arosa (2000, 2001, 2002, 2003, 2004)

6.4.2 Определение расположения взрывателей в моторном отсеке блок предохранителей
№АмпыЗащищенная цепь
SA1110AПереносчик
SA2--
SA350AПродувочная вилка (дизельная)
SA430Aвентилятор радиатора скорость 2
SA530AABS механический реле
SA630AABS главный реле
SA720Aвентилятор радиатора скорость 1
SA810AКомпрессор кондиционера воздуха
