Предохранители и реле Seat Ibiza Mk4 6j 2008-2015
Схемы относятся к указанным годам и вариантам Seat Ibiza Mk4 6j 2008-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.
В этой статье мы рассматриваем четвертое поколение SEAT Ибица (6J) до подтяжки лица, произведенной из 2008 в адрес 2012. Вот вы найдете блок предохранителей диаграммы SEAT Ибица 2008, 2009, 2010, 2011 и 2012, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

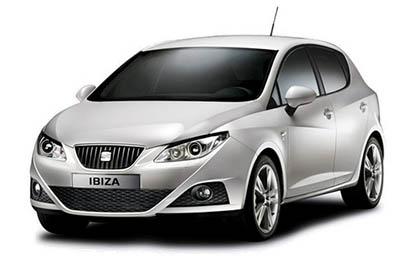

Схема предохранителей SEAT Ibiza 2008-2012
прикуриватель (розетка питания) взрывателей в SEAT Ибица - взрыватели No 27 (2008-2009) или #40 (2010-2012) (12v Вход/зажигалка), No 16 (разъемное отверстие для люка,если предусмотрено комплектацией) в группе по инструментам блок предохранителей.
Содержание
Цветовое кодирование взрывателей
Цветовое кодирование взрывателей
| Цвет | Оценка ампа |
|---|---|
| Серый | 2 |
| Фиолетовый | 3 |
| Светло-коричневые | 5 |
| Браун | 7.5 |
| Красный | 10 |
| Синий | 15 |
| Желтый | 20 |
| Белый или транса резерв Нет | 25 |
| Зеленый | 30 |
| Апельсиновый | 40 |
блок предохранителей Место проведения
блок предохранителей Место проведения

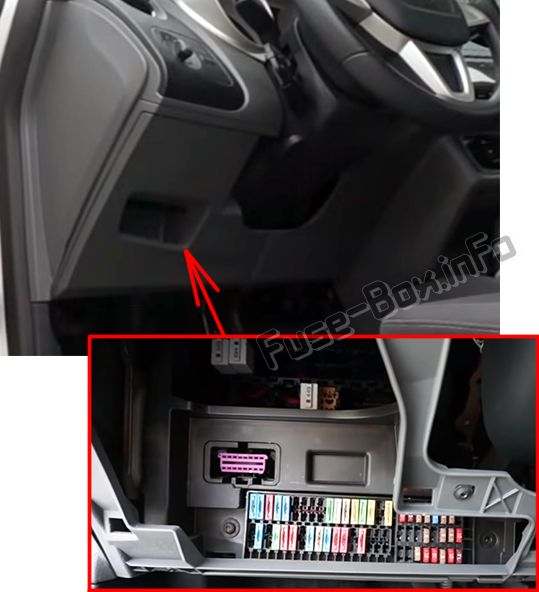

Сопоставимость пассажиров
Взрыватели расположены с левой стороны панели тире за панелью.

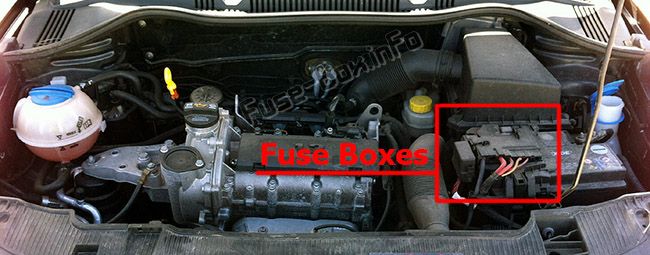

Сопоставимость двигателей
Он находится в моторном отсеке над батареей.
блок предохранителей Диаграммы
блок предохранителей Диаграммы
2008

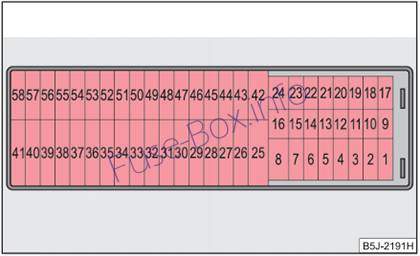

Группа по приборам
| Число | Потребитель | Амп |
|---|---|---|
| 1 | 6.7.5 Функционирование механического рулевого управления/двигателя | 7,5 |
| 2 | Приборная панель/тепло-аутоклима-климатронное/электрохромное зеркало/выключатель давления кондиционирования воздуха/ вентилятор Климы, Киси | 10 |
| 3 | Регулятор бензинового двигателя/блок управления дизельным двигателем/блок управления двигателем/работа двигателя | 5 |
| 4 | ABS/ESP переключатель (датчик поворота) | 10 |
| 5 | Обратный световой обогревательный сопло | 10 |
| 6 | Диагноз | 10 |
| 7 | AIRBAG энергоснабжение | 5 |
| 8 | Работа двигателя/вторичный водяной насос с двухтурбонаддувным двигателем | 10 |
| 9 | Чистый насос | 10 |
| 10 | GRA (регулятор скорости)/Потрошитель (Петрол)/Браки (все) | 5 |
| 11 | Вакантный | |
| 12 | Автоматическая коробка передач | 10 |
| 13 | Приходи домой | 5 |
| 14 | Левый AFS фары | 15 |
| 15 | Правая рука AFS фары | 15 |
| 16 | AFS блок управления фарами | 15 |
| 17 | Свет номерного знака ♦ Диммер + указатель положения | 5 |
| 18 | Контроль за светом | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Показатели | 15 |
| 21 | Контроль за освещением | 10 |
| 22 | Электронный блок управления | 5 |
| 23 | Модуль впрыска двигателя | 5 |
| 24 | Светофор, свет с запястью, внутренний свет | 10 |
| 25 | Помощь в связи с парковкой | 20 |
| 26 | Торгующий крюк | |
| 27 | 12 Вольт Ввод/зажигательная смесь | 15 |
| 28 | Пробоотборник Lambda | 10 |
| 29 | Энергоснабжение двигателя | 20 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа двигателя/заглушки зажигания/заглушки ручной катушки/электроэнергетика в Битурбо | 10 |
| 32 | Устройство управления дизельным двигателем | 15 |
| 33 | Источник питания для переключателя сцепного обогревательного устройства | 5 |
| 34 | Топливный блок/снабжение двухтурбоносным двигателем | 15 |
| 35 | 6.3.2 Устройство управления двигателем (бензин) | 15 |
| 36 | Луч дальнего света, правый | 10 |
| 37 | Луч дальнего света, левый | 10 |
| 38 | Отключение питания | 15 |
| 39 | Задний стеклоочиститель | 10 |
| 40 | Электрическое внешнее зеркало | 15 |
| 41 | Мотор электрического вентилятора (тепло-/полуавтоматический климатизатор/климатронный) | 25 |
| 42 | Рог | 20 |
| 43 | Панель приборов/диагноз | 5 |
| 44 | Ветровые стеклоочистители | 20 |
| 45 | Отопительный прибор для заднего окна | 20 |
| 46 | Радио/телефон VDA Контроль за голубыми зубами/рулевыми столбцами | 20 |
| 47 | Климатологическое/автоклиматическое | 5 |
| 48 | Запорное устройство | 15 |
| 49 | Переднее электрическое окно | 30 |
| 50 | Задние электрические окна | 30 |
| 51 | Зеркало-греватель | 5 |
| 52 | Датчик сигнализации/напряжения | 15 |
| 53 | Топливный блок TF3 | 15 |
| 54 | Обратный свет для автоматической коробки передач | 15 |
| 55 | Переносная запись | 15 |
| 56 | Блок управления топливом с двухтурбом | 15 |
| 57 | Фара с подфарником (с правой стороны) | 15 |
| 58 | Ударный фара (с левой стороны) | 15 |
Взрыватели под рулевым колесом в держателе реле (2008)
| Число | Потребитель | Амперы |
|---|---|---|
| PTC взрыватели: | ||
| 1 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 2 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 3 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| AUX 1 взрыватели: | ||
| 1 | Ударный фара (с левой стороны) | 5 |
| 2 | Фара с подфарником (с правой стороны) | 5 |
| 3 | 3.2.3 Ручной рычаг автоматической коробки передач | |
| AUX 2 взрыватели: | ||
| 1 | Панорамная крыша | 20 |
| 2 | Датчик дождя | 5 |
| 3 | Стиральный насос для фары | 20 |

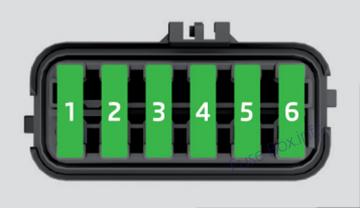

Моторное отделение (в случае 2008)
| Число | Потребитель | Амперы |
|---|---|---|
| Металлические взрыватели (эти взрыватели могут быть изменены только в уполномоченном центре обслуживания): | ||
| 1 | Переносчик | 175 |
| 2 | Внутренние поставки | 110 |
| 3 | 6.15.5 Насос управления силовой установкой | 40 |
| 4 | ABS единица | 40 |
| 5 | Электроэнергетика/теплогенератор для измерения температуры/ вентилятор | 50 |
| 6 | Заглушка с преднагревательной (дизельной) системой/устройством управления коробкой передач | 40 |
| Неметаллические взрыватели: | ||
| 1 | ABS единица | 25 |
| 2 | Электрозвуковой обогреватель/фан | 30 |
| 3 | Вентилятор климата | 5 |
| 4 | ABS единица | 10 |
| 5 | Электронный блок управления | 5 |
| 6 | Модуль впрыска | 5 |
2009
Группа по приборам
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | 6.7.5 Функционирование механического рулевого управления/двигателя | 7,5 |
| 2 | Диагностика/тепло-аутно-климатическое/циматроническое/электрическое противогазовое зеркало/навигатор/выключатель давления кондиционирования воздуха/ вентилятор климатического давления, Киси | 10 |
| 3 | Регулятор бензинового двигателя/блок управления дизельным двигателем/блок управления двигателем/работа двигателя | 5 |
| 4 | ABS/ESP переключатель (датчик поворота) | 10 |
| 5 | Обратный световой обогревательный сопло | 10 |
| 6 | Группа по приборам | 5 |
| 7 | Задний противотуманный огонь | 5 |
| 8 | Вакантный | |
| 9 | плечо фары | 10 |
| 10 | 5.7 Нажимный рычаг/полос (петрол)/тормозные устройства (все) | 5 |
| 11 | Группа контроля над подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ плечо дальнего света | 10 |
| 13 | Контроль за зеркалом крыльев | 5 |
| 14 | Левый AFS фары | 15 |
| 15 | Правая рука AFS фары | 15 |
| 16 | Расстояние в багажном отделении | 15 |
| 17 | Светофор номерного знака/светофорный знак/светоуказатель поворота | 5 |
| 18 | Диммер | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Показатели | 15 |
| 21 | Регулятор света, приборная панель | 5 |
| 22 | Электронный блок управления, отапливаемые зеркала | 5 |
| 23 | Модуль впрыска двигателя/датчик дождя/Руск передачи/ретранслятор запуска | 7,5 |
| 24 | Светофор, свет с запястью, внутренний свет | 10 |
| 25 | Помощь в связи с парковкой | 5 |
| 26 | Торгующий крюк | |
| 27 | 12 Вольт Ввод/зажигательная смесь | 15 |
| 28 | Пробоотборник Lambda | 10 |
| 29 | Энергоснабжение двигателя | 20 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа двигателя/заглушки зажигания/заглушки ручной катушки/электроэнергетика в Битурбо | 10 |
| 32 | Устройство управления дизельным двигателем | 15 |
| 33 | Источник питания для переключателя сцепного обогревательного устройства | 5 |
| 34 | Топливный блок/снабжение двухтурбоносным двигателем | 15 |
| 35 | Устройство управления подогревом сидений | 25 |
| 36 | Луч дальнего света, справа/ | 10 |
| 37 | Луч дальнего света, левый | 10 |
| 38 | Двигатель с электрическим вентилятором | 30 |
| 39 | Вакантный | |
| 40 | Вакантный | |
| 41 | Вакантный | |
| 42 | Рог | 20 |
| 43 | Панорамная крыша | 30 |
| 44 | Ветровые стеклоочистители | 20 |
| 45 | Отопительный прибор для заднего окна | 20 |
| 46 | Радио/телефон VDA Контроль за голубыми зубами/рулевыми столбцами | 20 |
| 47 | Климатологическое/автоклиматическое | 5 |
| 48 | Запорное устройство | 15 |
| 49 | Переднее электрическое окно | 30 |
| 50 | Задние электрические окна | 30 |
| 51 | Автоматическая коробка передач | 30 |
| 52 | Датчик сигнализации/напряжения | 15 |
| 53 | EKP реле насоса | 15 |
| 54 | Обратный свет для автоматической коробки передач, противотуманный огонь | 15 |
| 55 | Переносная запись | 15 |
| 56 | Задний стеклоочиститель | 10 |
| 57 | Фара с подфарником (с правой стороны) | 15 |
| 58 | Ударный фара (с левой стороны) | 15 |
Взрыватели под рулевым колесом в держателе реле (2009)
| Число | Потребитель | Амперы |
|---|---|---|
| PTC взрыватели: | ||
| 1 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 2 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 3 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| AUX 1 взрыватели: | ||
| 1 | Ударный фара (с левой стороны) | 15 |
| 2 | Фара с подфарником (с правой стороны) | 15 |
| 3 | Стиральный насос для фары | 20 |
| AUX 3 взрыватели: | ||
| 1 | Устройство управления прицепом | 15 |
| 2 | Устройство управления прицепом | 20 |
| 3 | Устройство управления прицепом | 20 |
Моторное отделение (в случае 2009)
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | ABS единица | 25 |
| 2 | Электрозвуковой обогреватель/фан | 30 |
| 3 | Вентилятор климата | 5 |
| 4 | ABS единица | 10 |
| 5 | Электронный блок управления | 5 |
| 6 | Модуль впрыска | 30 |
2010
Группа по приборам
| Число | Потребитель | Ампы |
|---|---|---|
| 1 | 6.7.5 Функционирование механического рулевого управления/двигателя | 7,5 |
| 2 | Диагностика/тепло-аутно-климатическое/климатическое/электрическое противогазовое зеркало/навигатор/ переключатель давления кондиционирования воздуха/ вентилятор климата/Киси/AFS Контрольное подразделение/домашнее ретранслятор/соундактор | 10 |
| 3 | Регулятор топлива/блок управления двигателями/блок управления двигателями дизельного топлива/блок управления двигателями с использованием печей/двигателей двигателей/блок управления топливом с использованием битурбона | 5 |
| 4 | ABS/ESP переключатель (датчик поворота)/световой рычаг | 10 |
| 5 | Обратный свет/нагревные сопла | 10 |
| 6 | Группа по приборам | 5 |
| 7 | Задний противотуманный огонь | 7,5 |
| 8 | Вакантный | |
| 9 | плечо фары | 10 |
| 10 | 5.7 Нажимный рычаг/полос (петрол)/тормозные устройства (все) | 5 |
| 11 | Группа контроля над подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ плечо дальнего света | 10 |
| 13 | Внешний контроль зеркала | 5 |
| 14 | Левый AFS фары | 15 |
| 15 | Правая рука AFS фары | 15 |
| 16 | Вакантный | |
| 17 | Светофор номерной знаки/светофор/светоуказатель поворота | 5 |
| 18 | Диммер | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Поворачивай сигналы | 15 |
| 21 | Регулятор света, приборная панель | 5 |
| 22 | Электронный блок управления, отапливаемые зеркала | 5 |
| 23 | Модуль впрыска двигателя/датчик дождя/автомоматический рычаг переключения передач/ретранслятор запуска двигателя | 7,5 |
| 24 | Свет отсека для бардаков, свет багажного отделения, внутренний свет | 10 |
| 25 | Помощь в связи с парковкой | 5 |
| 26 | Торгующий крюк | |
| 27 | Вакантный | |
| 28 | Пробоотборник Lambda | 10 |
| 29 | Энергоснабжение двигателя | 20 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа двигателя/заглушки зажигания/заглушки ручной катушки/электроэнергетика в Битурбо | 10 |
| 32 | 4.3.1 Устройство управления двигателем | 15 |
| 33 | Электрический источник питания/преднагревающий реле/датчик Серво | 5 |
| 34 | Топливный блок/снабжение двухтурбоносным двигателем | 15 |
| 35 | Вакантный | |
| 36 | Луч дальнего света, правый | 10 |
| 37 | Луч дальнего света, левый/домой | 10 |
| 38 | Двигатель с электрическим вентилятором | 30 |
| 39 | Вакантный | |
| 40 | 12 Вольт Ввод/зажигательная смесь | 15 |
| 41 | Подогревный блок управления сиденьями/держатель кубка | 25 |
| 42 | Рог | 20 |
| 43 | Крыша панорамы | 30 |
| 44 | Ветровые стеклоочистители | 20 |
| 45 | Подогреваемое заднее окно | 30 |
| 46 | Радио/телефон VDA Контроль за голубыми зубами/рулевыми столбцами | 20 |
| 47 | Климатологическое/автоклиматическое | 5 |
| 48 | Запорное устройство | 25 |
| 49 | Переднее электрическое окно | 30 |
| 50 | Задние электрические окна | 30 |
| 51 | Автоматическая коробка передач | 30 |
| 52 | Датчик сигнализации/напряжения | 15 |
| 53 | Электрокинетический насос реле/блок управления двухтурбонаддувным топливом | 15 |
| 54 | Обратный свет для автоматической коробки передач, противотуманный огонь | 15 |
| 55 | Переносная запись | 15 |
| 56 | Очиститель заднего окна | 10 |
| 57 | Луч ближнего света (с правой стороны) | 15 |
| 58 | Луч ближнего света (левая сторона) | 15 |
Взрыватели под рулевым колесом в держателе реле (2010)
| Число | Потребитель | Амперы |
|---|---|---|
| PTC взрыватели: | ||
| 1 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 2 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 3 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| AUX 1 взрыватели: | ||
| 1 | Ударный фара (с левой стороны) | 15 |
| 2 | Фара с подфарником (с правой стороны) | 15 |
| 3 | Стиральный насос для фары | 20 |
| AUX 3 взрыватели: | ||
| 1 | Устройство управления прицепом | 15 |
| 2 | Устройство управления прицепом | 20 |
| 3 | Устройство управления прицепом | 20 |
Моторное отделение (в случае 2010)
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | ABS единица | 25 |
| 2 | Электрозвуковой обогреватель/фан | 30 |
| 3 | Вентилятор климата | 5 |
| 4 | ABS единица | 10 |
| 5 | Электронный блок управления | 5 |
| 6 | Модуль впрыска | 30 |
2011
Группа по приборам
| Число | Потребитель | Ампы |
|---|---|---|
| 1 | 6.7.5 Функционирование механического рулевого управления/двигателя | 7,5 |
| 2 | Диагностика/тепло-аутоидмат/климатологическое/электрическое зеркало против ослепления/навигатор/выключатель давления кондиционирования воздуха/ вентилятор климата/Киси/AFS Контрольное подразделение/домашнее ретранслятор/соундактор | 10 |
| 3 | Регулятор топлива/блок управления двигателями/блок управления двигателями дизельного топлива/блок управления двигателями с вращающимися катушками/двигателем/блок управления топливом с двухтурбомерным двигателем | 5 |
| 4 | ABS/ESP переключатель (датчик поворота)/световой рычаг | 10 |
| 5 | Обратный свет/нагревные сопла | 10 |
| 6 | Группа по приборам | 5 |
| 7 | Задний противотуманный огонь | 7,5 |
| 8 | Вакантный | |
| 9 | плечо фары | 10 |
| 10 | 5.7 Нажимный рычаг/полос (петрол)/тормозные устройства (все) | 5 |
| 11 | Группа контроля над подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ плечо дальнего света | 10 |
| 13 | Внешний контроль зеркала | 5 |
| 14 | Левый AFS фары | 15 |
| 15 | Правая рука AFS фары | 15 |
| 16 | Вакантный | |
| 17 | Светофор номерной знаки/светофор/светоуказатель поворота | 5 |
| 18 | Диммер | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Поворачивай сигналы | 15 |
| 21 | Регулятор света, приборная панель | 5 |
| 22 | Электронный блок управления, отапливаемые зеркала | 5 |
| 23 | Модуль впрыска двигателя/датчик дождя/аудиовизуальный рычаг переключения передач/ретранслятор запуска двигателя | 7,5 |
| 24 | Свет отсека для бардаков, свет багажного отделения, внутренний свет | 10 |
| 25 | Помощь в связи с парковкой | 5 |
| 26 | Торгующий крюк | |
| 27 | Вакантный | |
| 28 | Пробоотборник Lambda | 10 |
| 29 | Энергоснабжение двигателя | 20 |
| 29 | Вакуумный насос (в случае LPG) | 15 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа двигателя/заглушки зажигания/заглушки ручной катушки/электроэнергетика с двух турбонагнетателем | 10 |
| 32 | 4.3.1 Устройство управления двигателем | 15, 20, 30 |
| 33 | Электрический источник питания/преднагревающий реле/датчик Серво | 5 |
| 34 | Топливный блок/снабжение двухтурбоносным двигателем | 15 |
| 35 | Вакантный | |
| 36 | Луч дальнего света, правый | 10 |
| 37 | Левый луч дальнего света/Домашний реле/основной луч реле (автоматическое включение огней) | 10 |
| 38 | Двигатель с электрическим вентилятором | 30 |
| 39 | Вакантный | |
| 40 | 12 Вольт Ввод/зажигательная смесь | 15 |
| 41 | Подогревный блок управления сиденьями/держатель кубка | 25 |
| 42 | Рог | 20 |
| 43 | Панорамный крыша | 30 |
| 44 | Ветровые стеклоочистители | 20 |
| 45 | Подогреваемое заднее окно | 30 |
| 46 | Радио/VDA Телефон/орган управления блютуар/рулевым колесом DC/DC преобразователь для запуска/остановки | 20 |
| 47 | Климатологическое/автоклиматическое | 5 |
| 48 | Запорное устройство | 25 |
| 49 | Переднее электрическое окно | 25 |
| 50 | Задние электрические окна | 30 |
| 51 | Автоматическая коробка передач | 30 |
| 52 | Датчик сигнализации/напряжения | 15 |
| 53 | Электрокинетический насос реле/блок управления двухтурбонаддувным топливом | 15 |
| 54 | Обратный свет для автоматической коробки передач, противотуманный огонь | 15 |
| 55 | Переносная запись | 15, 20 |
| 56 | Очиститель заднего окна | 10 |
| 57 | Луч ближнего света (с правой стороны) | 15 |
| 58 | Луч ближнего света (левая сторона) | 15 |
Взрыватели под рулевым колесом в держателе реле (2011)
| Число | Потребитель | Ампы |
|---|---|---|
| PTC взрыватели: | ||
| 1 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 2 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 3 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| AUX1 Взрыватели: | ||
| 1 | Левый дневной свет AFS огонь | 15 |
| 1 | Навигатор, Блутус,MDI РН, регулирующий рычаг | 20 |
| 2 | Правое дневное освещение AFS огонь | 15 |
| 2 | Группа по приборам/ESP реле | 5 |
| 3 | Стиральный насос для фары | 20 |
| AUX 3 взрыватели: | ||
| 1 | Устройство управления прицепом | 15 |
| 2 | Устройство управления прицепом | 20 |
| 3 | Устройство управления прицепом | 20 |
Моторное отделение (в случае 2011)
| Число | Потребитель | Ампы |
|---|---|---|
| S1 | ABS единица | 25 |
| S2 | Электронно-понижающий нагреватель/фан | 30 |
| S3 | Автоматическая коробка передач | 30 |
| S4 | ABS единица | 10 |
| S5 | Электронный блок управления | 5 |
| S6 | Модуль впрыска | 30 |
2012
Группа по приборам
| Число | Потребитель | Ампы |
|---|---|---|
| 1 | Мощность рулевого управления/инженера/измеритель мощности | 7,5 |
| 2 | Диагностика/тепло-аутно-климатический/климатический/электрический противогазоотражающее/навигатор/выключатель давления/ вентилятор климатического давления/AFS Контрольное подразделение/домашнее ретранслятор/соундактор/CCS | 10 |
| 3 | Регулятор двигателя/блок управления двигателя двигателя двигателя на дизельном топливе/блок управления двигателями на подъеме/работа двигателя/блок управления топливом на двух турбонагнетателем | 5 |
| 4 | ABS-ESP Контрольное подразделение/RKA Переключатель/регулятор голени/ESP Датчик релей/рационаля | 10 |
| 5 | Обратный свет/нагревные сопла | 10 |
| 6 | Группа по приборам | 5 |
| 7 | Светоотражающие/контактные реле | 7,5 |
| 8 | 7.7.8.2 Рулевые рычаги на рулевом колесе для автоматической коробки передач | 2 |
| 9 | Ремень света/выключатель стеклоочистителя | 10 |
| 10 | BCM Электронный блок управления | 5 |
| 11 | Группа контроля над подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/LPG системы | 10 |
| 13 | Внешний контроль зеркала | 5 |
| 14 | Левый AFS фары | 15 |
| 15 | Правая рука AFS фары | 15 |
| 16 | Вакантный | |
| 17 | Свет номерного знака | 5 |
| 18 | Чистый насос | 7,5 |
| 19 | Электронный блок управления | 5 |
| 20 | Индикаторы/тормозные огни | 15 |
| 21 | Регулятор света, приборная панель | 5 |
| 22 | Отапливаемые зеркала | 5 |
| 23 | Модуль впрыска двигателя/датчик дождя/аудиовизуальный рычаг переключения передач/основная реле для бензина | 7,5 |
| 24 | Свет в багажном отсеке, внутренний свет, бардачок - свет | 10 |
| 25 | Помощь в связи с парковкой | 5 |
| 26 | Торгующий крюк | |
| 27 | Контроль за светом | 5 |
| 28 | Пробоотборник Lambda | 10 |
| 29 | Вакуумный насос/LPG энергоснабжение | 15, 20 (Если это так, то LPG) |
| 30 | Соленоидные катушки двигателя/дополнительный реле отопления/датчик давления/AKF Клапан | 15 |
| 31 | Работа двигателя/заглушки зажигания/заглушки с помощью реле/электрический вентилятор/временный водяной насос | 10 |
| 32 | 4.3.1 Устройство управления двигателем | 15, 20, 30 |
| 33 | Датчик сцепления/дополнительный датчик нагревания | 5 |
| 34 | Топливный блок/вакуумный насос | 15 |
| 35 | Вакантный | |
| 36 | Луч дальнего света, правый | 10, 15 (если у него есть старт-стоп или нет) |
| 37 | Луч дальнего света, левый | 10, 15 (если у него есть старт-стоп или нет) |
| 38 | Отопительное устройство для двигателей | 30 |
| 39 | Вакантный | |
| 40 | 12 Вольт Ввод/зажигательная смесь | 15 |
| 41 | Подогревный блок управления сиденьями/держатель кубка | 25 |
| 42 | Рог | 20 |
| 43 | Панорамный крыша | 30 |
| 44 | Ветровые стеклоочистители | 20 |
| 45 | Подогреваемое заднее окно | 30 |
| 46 | Радио/Блютус/USB + AUX-Всё.DC-DC преобразователь для запуска | 20 |
| 47 | Климатроническая/автоклиматическая/входная/диагностическая/автоматическая коробка передач () ZSS блокировка) | 5 |
| 48 | Запорное устройство | 25 |
| 49 | Электрические окна (передние) | 25 |
| 50 | Задние электрические окна | 30 |
| 51 | Автоматическая коробка передач | 25 |
| 52 | Сигнализация | 15 |
| 53 | Электрокинетический насос реле/блок управления двухтурбонаддувным топливом | 15 |
| 54 | Обратный свет для автоматической коробки передач/световых устройств/угловых огней | 15 |
| 55 | Переносная запись | 15, 20 |
| 56 | Очиститель заднего окна | 10 |
| 57 | Луч ближнего света (справа)/Дневной свет | 15 |
| 58 | Луч ближнего света (слева)/Дневной свет | 15 |
Взрыватели под рулевым колесом в держателе реле (2012)
| Число | Потребитель | Ампы |
|---|---|---|
| PTC взрыватели: | ||
| 1 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 2 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| 3 | Дополнительный теплоснабжение с использованием воздуха | 40 |
| AUX 1 взрыватели: | ||
| 1 | Левый дневной свет AFS огонь | 15, 20 (Если у него есть старт-стоп или нет) |
| 1 | Навигатор, Блутус,MDI РН, регулирующий рычаг | 20 |
| 2 | Правое дневное освещение AFS огонь | 15, 20 (Если у него есть старт-стоп или нет) |
| 2 | Группа по приборам/ESP реле | 5 |
| 3 | Стиральный насос для фары | 20 |
| AUX 3 взрыватели: | ||
| 1 | Устройство управления прицепом | 15 |
| 2 | Устройство управления прицепом | 20 |
| 3 | Устройство управления прицепом | 20 |
Моторное отделение (в случае 2012)
| Число | Потребитель | Ампы |
|---|---|---|
| S1 | ABS ESP Контрольное подразделение | 25 |
| S2 | Электронно-понижающий нагреватель/фан | 30 |
| S3 | Автоматическая коробка передач | 30 |
| S4 | ABS ESP Контрольное подразделение | 10 |
| S5 | Электронный блок управления | 5 |
| S6 | Модуль впрыска | 30 |
Дополнительная информация: Seat Ibiza Mk4 6j 2008-2015
Предохранители и реле seat ibiza mk4 6j 2008 2015: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
