Предохранители и реле Seat Ibiza Mk4 6j 2016-2017
Схемы относятся к указанным годам и вариантам Seat Ibiza Mk4 6j 2016-2017. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.
В этой статье мы рассматриваем четвертое поколение SEAT Ибица (6P) после второго подтяжки лица, произведенной из 2016 в адрес 2017. Вот вы найдете блок предохранителей диаграммы SEAT Ибица 2016 и 2017, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей SEAT Ibiza 2016-2017
прикуриватель (розетка питания) взрывателя в SEAT Ибица - предохранитель #28 в панели инструментов блок предохранителей.
Содержание
Цветовое кодирование взрывателей
Цветовое кодирование взрывателей
| Цвет | Оценка ампа |
|---|---|
| Черный | 1 |
| Фиолетовый | 3 |
| Светло-коричневые | 5 |
| Браун | 7.5 |
| Красный | 10 |
| Синий | 15 |
| Желтый | 20 |
| Белый или транса резерв Нет | 25 |
| Зеленый | 30 |
| Апельсиновый | 40 |
блок предохранителей Место проведения
блок предохранителей Место проведения

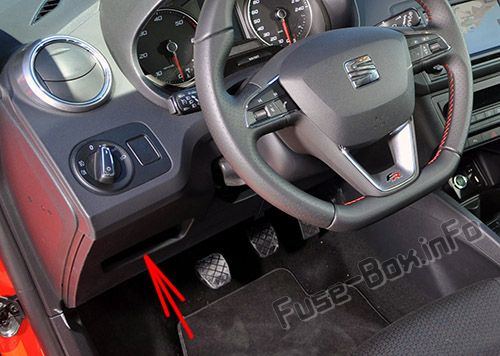

Сопоставимость пассажиров
Взрыватели расположены слева от приборной панели (за панелью).

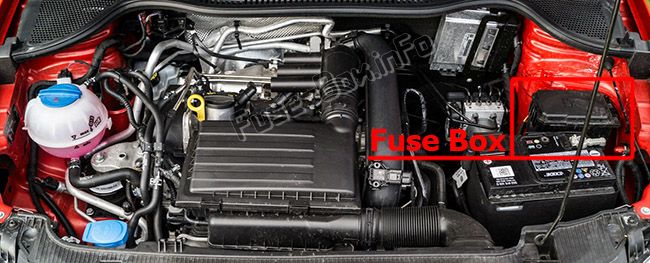

Сопоставимость двигателей
блок предохранителей Диаграммы
блок предохранителей Диаграммы
2016

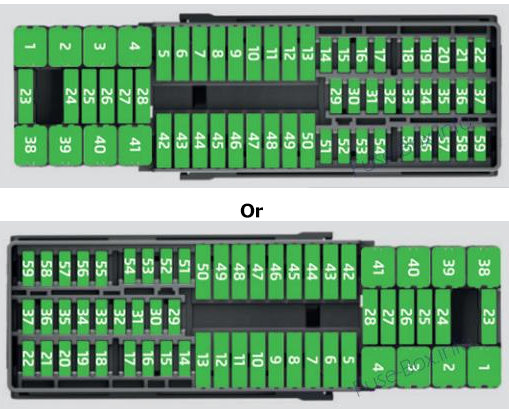

Группа по приборам (в долл. США) 2016)
| Нет. | Потребитель/ампул | |
|---|---|---|
| 1 | Левый огонь | 40 |
| 2 | Централизованное блокирование | 40 |
| 3 | Мощность C63 (30 мощность) | 30 |
| 4 | PTC Релей (свечение двигателя) | 50 |
| 5 | A) Штепсель 22 (двигатель для закрывания окна со стороны водителя) | 30 |
| 6 | Для закрытия заднего левого окна (моторного) | 30 |
| 7 | Рог | 20 |
| 9 | Панорамная крыша | 30 |
| 10 | Активное приостановление | 7.5 |
| 11 | Реле системы стиральной системы подсветки | 30 |
| 12 | MIB дисплей | 5 |
| 13 | (RL-15) SIDO KI.15 поставки (вводы 29 и 55) | 30 |
| 14 | Удаление ключа зажигания, диагностика, рычага освещения (светофоров), включение лучей ближнего/бокового света (вращающихся огней) | 7.5 |
| 15 | Регулятор воздушного и теплового оборудования (питание), рычаг автоматической коробки передач | 7.5 |
| 16 | Группа по приборам | 5 |
| 17 | Два Сенсор, сигнал тревоги | 7.5 |
| 23 | Насос для очистки двух ветровых стекол | 7.5 |
| 24 | Отопительный прибор для обогрева (питание) | 30 |
| 26 | 12В Растяжка | 5 |
| 27 | Мотор для очистителя заднего окна | 15 |
| 28 | Мягче | 20 |
| 29 | Устройство управления подушки безопасности, предупреждающий о срабатывании подушки безопасности | 10 |
| 30 | Назад, зеркальные джойстики,RKA, включить нагретые сиденья, инт. Давление A.C. - контроль (питание), электрохромное зеркало,PDC- управление, включение передних и задних противотуманных огней (вращающихся огней). | 7.5 |
| 31 | Горючее | 5 |
| 32 | AFS фара, регулятор фары (сигнал и регулировка),LWR Кент, диагностика, рычаг переднего света (срабатывание), Диммер (регулировка подсветки) | 7.5 |
| 33 | Реле стартового типа, датчик сцепления | 5 |
| 34 | Подогреваемые реактивные самолеты | 5 |
| 35 | Дополнительная диагностика | 10 |
| 36 | Отапливаемые сиденья | 10 |
| 37 | Средство управления звукообменами,GRA Подача, центральная подача Kuhlerlufter | 5 |
| 38 | правые огни A/66 | 40 |
| 39 | ABS Насос (задняя батарея) | 40 |
| 41 | Подогреваемое заднее окно | 30 |
| 42 | Органы управления боковыми окнами для пассажиров | 30 |
| 43 | Задний правый орган управления окном | 30 |
| 44 | Перезапуск камеры | 10 |
| 45 | Ремень питания для стеклоочистителя, диагностика | 10 |
| 46 | Дополнительные электрические розетки для багажного отделения | 20 |
| 47 | ABS Вентиляция (задняя батарея) | 25 |
| 49 | EKP TDI реле (подача топлива из насоса) | 30 |
| 49 | EKP MPI реле (подача топлива из насоса) | 20 |
| 49 | TFSI контроль насоса | 15 |
| 50 | Мультимедийное радио (снабжение электроэнергией) | 20 |
| 51 | Отапливаемые зеркала | 10 |
| 53 | Датчик дождя | 5 |
| 54 | 30 ZAS (Включатель зажигания) | 5 |
| 55 | Отапливаемые сиденья | 10 |
| Контрольный ящик 2: | ||
| 1 | Сенсоры Lambda | 15 |
| 2 | Вакуумный насосный двигатель | 20 |
| 2 | Предпроводный двигатель (кап-кап-охлаждение, дистрибьютор клапанов с изменяющимися режимами, фильтр клапанов с активным углеродным соленоидом, клапан давления, клапан вторичного впуска воздуха) | 10 |

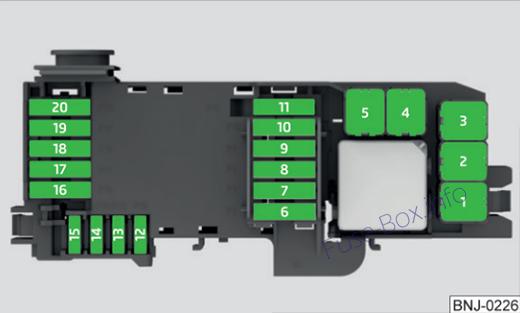

Моторное отделение (в случае 2016)
| № | Потребитель | Ампы |
|---|---|---|
| 1 | Вентилятор, конденсатор | 40 |
| 1 | TK8 вентилятор, конденсатор | 50 |
| 2 | Продувочные вилки | 50 |
| 3 | ABS Насос | 40 |
| 3 | EMBOX2-13 (TA8) | 20 |
| 4 | PTC фаза светоизлучения 2 | 50 |
| 5 | PTC фаза светоизлучения 3 | 50 |
| 6 | BDM, 30 ReF | 5 |
| 7 | MSG (KL30) | 7.5 |
| 8 | Ветровые стеклоочистители | 30 |
| 9 | Автоматическое управление коробкой передач,AQ160 Контрольный ящик | 30 |
| 10 | ABS Вентиляция | 25 |
| 10 | EMBOX2-11 (TA8) | 5 |
| 12 | Инжекторы,TDI- регулятор топливного расходомера,TA8 Датчик температуры отработавших газов | 10 |
| 13 | Датчик серво | 5 |
| 14 | Высокая/низкая температура насоса, колея (откидка) EKP) | 10 |
| 15 | 50 регуляторов моторного диага | 5 |
| 16 | Двигатель стартера | 30 |
| 17 | Контрольный двигатель (MSG KL87) | 20 |
| 18 | PTC Реле,TOG датчик, клапаны двигателя,PWM вентилятор | 10 |
| 19 | Внутренние AUX Взрыватели | 30 |
| 20 | Реле с заглушкой, Гейзр | 5 |
| 20 | 3.2 Крутящий момент зажигания | 20 |
2017
Группа по приборам (в долл. США) 2017)
| Нет. | Потребитель/ампул | |
|---|---|---|
| 1 | Левый огонь | 40 |
| 2 | Централизованное блокирование | 40 |
| 3 | Мощность C63 (30 мощность) | 30 |
| 4 | PTC Релей (свечение двигателя) | 50 |
| 5 | A) Штепсель 22 (двигатель для закрывания окна со стороны водителя) | 30 |
| 6 | Для закрытия заднего левого окна (моторного) | 30 |
| 7 | Рог | 20 |
| 9 | Панорамная крыша | 30 |
| 10 | Активное приостановление | 7.5 |
| 11 | Реле системы стиральной системы подсветки | 30 |
| 12 | MIB дисплей | 5 |
| 13 | (RL-15) SIDO KI.15 поставки (вводы 29 и 55) | 30 |
| 14 | Удаление ключа зажигания, диагностика, рычага освещения (светофоров), включение лучей ближнего/бокового света (вращающихся огней) | 7.5 |
| 15 | Регулятор воздушного и теплового оборудования (питание), рычаг автоматической коробки передач | 7.5 |
| 16 | Группа по приборам | 5 |
| 17 | Два Сенсор, сигнал тревоги | 7.5 |
| 23 | Насос для очистки двух ветровых стекол | 7.5 |
| 24 | Отопительный прибор для обогрева (питание) | 30 |
| 26 | 12В Растяжка | 5 |
| 27 | Мотор для очистителя заднего окна | 15 |
| 28 | Мягче | 20 |
| 29 | Устройство управления подушки безопасности, предупреждающий о срабатывании подушки безопасности | 10 |
| 30 | Назад, зеркальные джойстики,RKA, включить нагретые сиденья, инт. Давление A.C. - контроль (питание), электрохромное зеркало,PDC- управление, включение передних и задних противотуманных огней (вращающихся огней). | 7.5 |
| 31 | Горючее | 5 |
| 32 | AFS фара, регулятор фары (сигнал и регулировка),LWR Кент, диагностика, рычаг переднего света (срабатывание), Диммер (регулировка подсветки) | 7.5 |
| 33 | Реле стартового типа, датчик сцепления | 5 |
| 34 | Подогреваемые реактивные самолеты | 5 |
| 35 | Дополнительная диагностика | 10 |
| 36 | Отапливаемые сиденья | 10 |
| 37 | Средство управления звукообменами,GRA Подача, центральная подача Kuhlerlufter | 5 |
| 38 | правые огни A/66 | 40 |
| 39 | ABS Насос (задняя батарея) | 40 |
| 41 | Подогреваемое заднее окно | 30 |
| 42 | Органы управления боковыми окнами для пассажиров | 30 |
| 43 | Задний правый орган управления окном | 30 |
| 44 | Перезапуск камеры | 10 |
| 45 | Ремень питания для стеклоочистителя, диагностика | 10 |
| 46 | Дополнительные электрические розетки для багажного отделения | 20 |
| 47 | ABS Вентиляция (задняя батарея) | 25 |
| 49 | EKP TDI реле (подача топлива из насоса) | 30 |
| 49 | EKP MPI реле (подача топлива из насоса) | 20 |
| 49 | TFSI контроль насоса | 15 |
| 50 | Мультимедийное радио (снабжение электроэнергией) | 20 |
| 51 | Отапливаемые зеркала | 10 |
| 53 | Датчик дождя | 5 |
| 54 | 30 ZAS (Включатель зажигания) | 5 |
| 55 | Отапливаемые сиденья | 10 |
Моторное отделение (в случае 2017)
| № | Потребитель | Ампы |
|---|---|---|
| 1 | Вентилятор, конденсатор | 40 |
| 1 | TK8 вентилятор, конденсатор | 50 |
| 2 | Продувочные вилки | 50 |
| 3 | ABS Насос | 40 |
| 2 | EMBOX2-13 (TA8) | 20 |
| 4 | PTC фаза светоизлучения 2 | 40 |
| 5 | PTC фаза светоизлучения 3 | 40 |
| 6 | BDM, 30 ReF | 5 |
| 7 | MSG (KUO) | 7.5 |
| 8 | Ветровые стеклоочистители | 30 |
| 9 | Автоматическое управление коробкой передач,AQ160 Контрольный ящик | 30 |
| 10 | ABCVentil | 25 |
| 10 | EMBOX2-11 (TA8) | 5 |
| 11 | Вакуумный насосный двигатель | 20 |
| 12 | Инжекторы | |
| 12 | TDI- регулятор топливного расходомера,TA8 Датчик температуры отработавших газов | 10 |
| 13 | Датчик серво | 5 |
| 14 | Высокая/низкая температура насоса охлаждения, колея (откачка) EKP) | 10 |
| 15 | 50 регуляторов моторного диага | 5 |
| 16 | Двигатель стартера | 30 |
| 17 | Контрольный двигатель (MSG KL87) | 20 |
| 18 | PTC Реле,TOG датчик, клапаны двигателя,PWM вентилятор | 10 |
| 19 | Сенсоры Lambda | 15 |
| 20 | Реле с заглушкой, Гейзр | 5 |
| 20 | 3.2 Крутящий момент зажигания | 20 |
| 20 | Предпроводный двигатель (нагнетательный насос, дистрибьютор клапанов с изменяющимися режимами, фильтр клапанов с активным углеродом, клапан давления, клапан вторичного воздуха) | 10 |
