Предохранители и реле Seat Inca 2000-2004
Схемы относятся к указанным годам и вариантам Seat Inca 2000-2004. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.

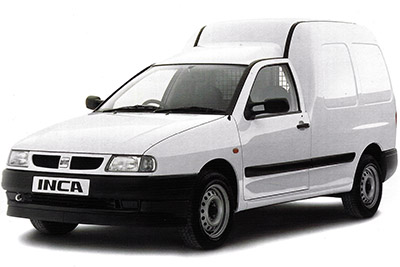

SEAT Инка (инка)Тип 9K) был изготовлен из 1996 в адрес 2004. В этой статье вы найдете блок предохранителей диаграммы SEAT Индейцы 2000, 2001, 2002, 2003 и 2004, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей SEAT Inca
Содержание
Сопоставимость пассажиров блок предохранителей

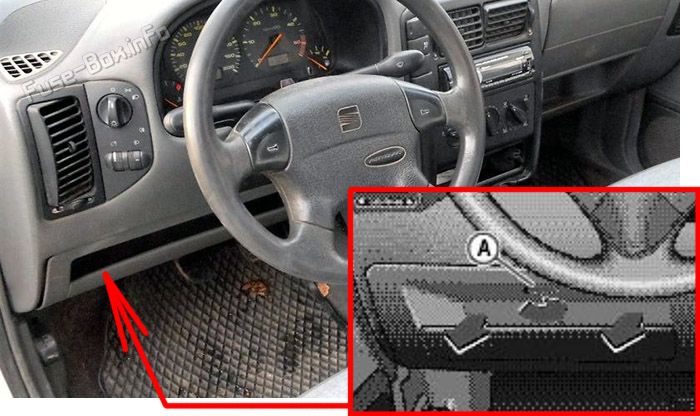

Расположение блока предохранителей
Держитесь за края обложки обеими руками и вытягивайтесь наружу, пока они не будут сняты с ее стен.

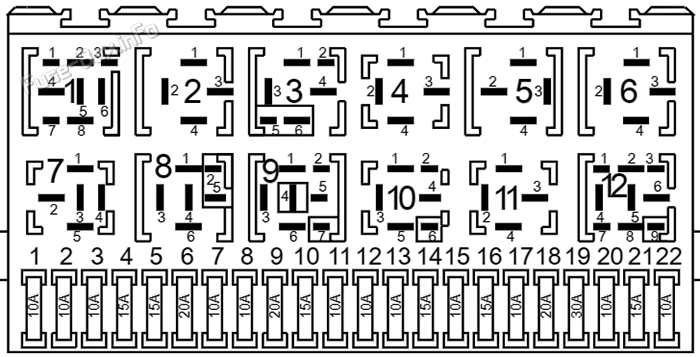

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 1 | 10A | Дип луч, левый фара, левый дальний дальность |
| 2 | 10A | Луч в пучке, правый огонь, регулирующий дальность дальности |
| 3 | 10A | Огни номерных знаков, приборный щиток |
| 4 | 15A | Задний стеклоочиститель,ABS |
| 5 | 15A | Ветряной стеклоочиститель,ABS |
| 6 | 20A | Воздухоза свежий, блок управления для вентилятор радиатора (с кондиционером) |
| 7 | 10A | Свет, освещающий правильное положение |
| 8 | 10A | Левый позиционный огонь |
| 9 | 20A | Подогреваемое заднее окно |
| 10 | 15A | Туманные туманные огни, задние туманные огни |
| 11 | 10A | Главный луч, левый фара |
| 12 | 10A | Главный луч, правый фара |
| 13 | 10A/15A | Двойной тон, радиатор |
| 14 | 15A | Обратные огни, отапливаемые сиденья, окна с питанием, A/C |
| 15 | 10A | Иммобилизатор, управление двигателем,GRA |
| 16 | 15A | Централизованный замок, электрические окна, электрические зеркала |
| 17 | 10A | Огни предупреждения об опасности, предупредительный сигнал, поворотные огни |
| 18 | 20A | Топливный насос (бензиновые двигатели) |
| 19 | 30A | 2-я и 3-я скорость охлаждающей жидкости |
| 20 | 10A | Тормозные огни |
| 21 | 15A | Внутреннее освещение, центральный шлюз, зажигалка |
| 22 | 10A | Радио или зажигалка для сигарет |
| Релей: | ||
| R1 | не используется | |
| R2 | Реле для очистителя заднего окна/мытьевого устройства (72) | |
| R3 | Терминал 30-я электромагнитная реле (109) | |
| R4 | X контактный реле (18) | |
| R5 | не используется | |
| R6 | Реле системы предупреждения об опасности (21) | |
| R7 | Реле системы стиральной системы подсветки (33) | |
| R8 | Автоматическая система стирки/вытяжки (19) | |
| R9 | не используется | |
| R10 | не используется | |
| R11 | Двойной тон реле (53) | |
| R12 | Реле топливного насоса (167)/реле с заглушкой дымовой трубы (103) | |
| Расположение над реле: Контрольный номер указан в скобках после обозначения элемента. В зависимости от типового оборудования, двигателя или версии реле могут быть установлены различные положения. |
||
| Включены световые сигналы и радиотрансляция (292) | ||
| 2-скорость вентилятор радиатора реле (система кондиционирования воздуха не предусмотрена) (80) | ||
| 2-скорость вентилятор радиатора реле (система кондиционирования воздуха не предусмотрена) (53) | ||
| Автоматический блок управления периодом светоотражения (182) | ||
| Автоматический блок управления периодом светоотражения (166) | ||
| Автоматическая система контроля за периодом светооблучения (144) | ||
| Реле с электрическим окном (53) | ||
| Переключение радио/телефонной связи на ретрансляцию | ||
| - | 20A/30A | Зажигание в электрическом окне |
Сопоставимость двигателей блок предохранителей

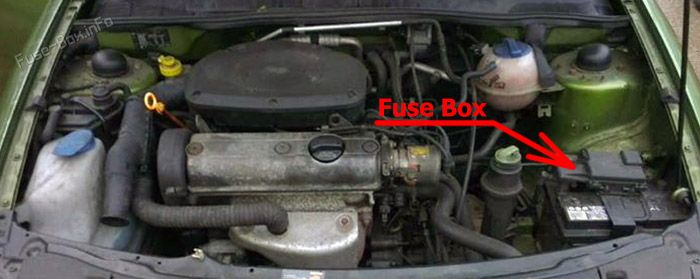

Расположение блока предохранителей
Взрыватели расположены на аккумуляторе.

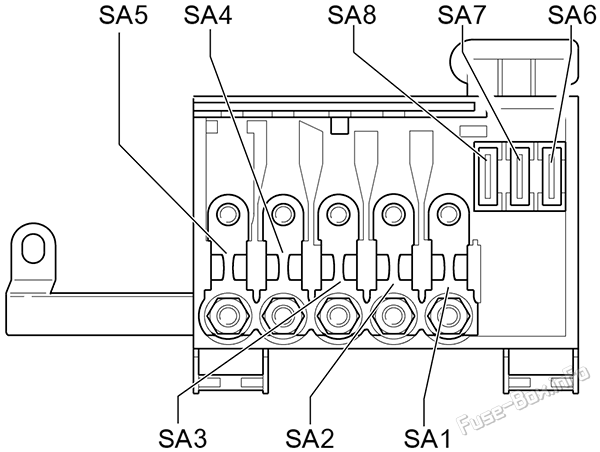

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| SA1 | 50A | Предварительно нагреваемое дизельное топливо |
| SA2 | 50A | Управление двигателем |
| SA3 | 40A | вентилятор радиатора (2-скорость) |
| SA4 | 110A | Внутренние и световые вилки |
| SA5 | 110A/150A | Переносчик (90A / 120A) |
| SA6 | 30A | вентилятор радиатора (одноразовая скорость)/система кондиционирования воздуха |
| SA7 | 30A | ABS/ESP (нагнетание) и угол поворота рулевого колеса |
| SA8 | 30A | ABS/ESP |
