Предохранители и реле Seat Leon Mk4 2021-2023
Схемы относятся к указанным годам и вариантам Seat Leon Mk4 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.
В этой статье мы рассматриваем четвертое поколение SEAT Леон KL1/KL8), имеется по адресу:2020. Вот вы найдете блок предохранителей диаграммы 2021, 2022, 2023, 2024, 2025 и 2026, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей SEAT Leon 2021-2026
Содержание
Сопоставимость пассажиров блок предохранителей

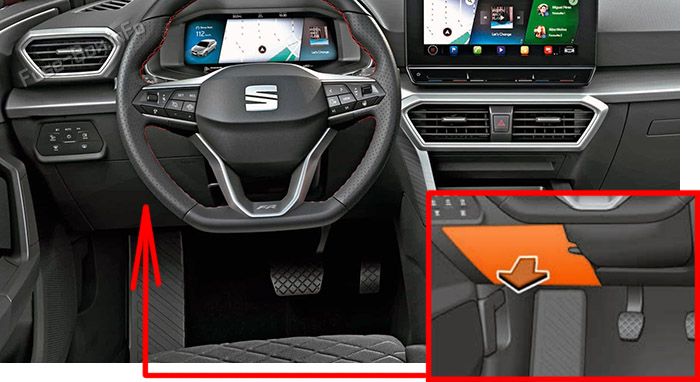

Расположение блока предохранителей
- Это не так.блок предохранителей расположен за крышкой со стороны водителя. Сбросьте крышку на предохранители.

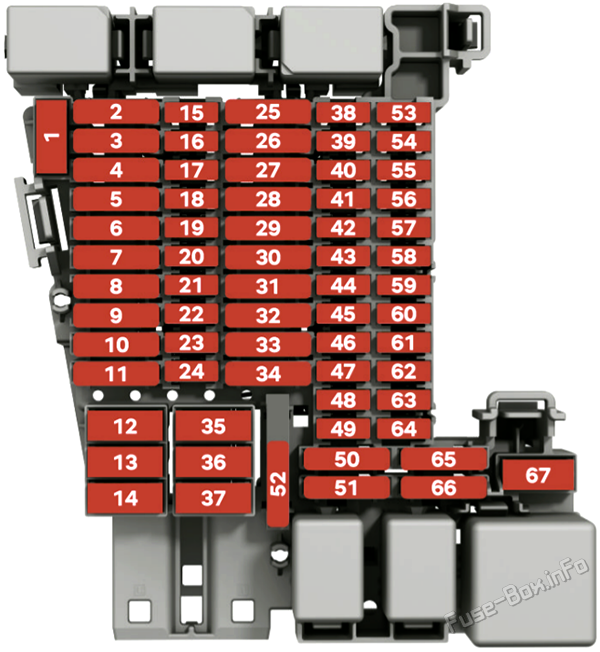

Схема блока предохранителей
| № | Потребители | Ампы |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | Прицеп | 25A |
| 4 | SCR, " синий " | 20A |
| 5 | 3.2.3 Ручной рычаг автоматической коробки передач | 25A |
| 6 | Внутреннее освещение | 30A |
| 7 | Отапливаемые сиденья | 30A |
| 8 | Крыша | 20A |
| 9 | Левая дверь | 30A |
| 11 | Прицеп | 15A |
| 12 | Правые огни | 40A |
| 13 | Централизованное блокирование | 40A |
| 14 | Внешний усилитель Этернета | 30A |
| 15 | - | - |
| 16 | Подушки безопасности | 7.5A |
| 17 | 2021-2024: SCR, реле двигателя, 1,5 | 10A |
| 18 | KESSY (без ключа) | 7.5A |
| 19 | Группа по приборам | 7.5A |
| 20 | Связи | 7.5A |
| 21 | 2021-2024:: Задняя камера 2025-2026:: задняя камера,IPA | 7.5A |
| 22 | - | - |
| 23 | - | - |
| 24 | 4x4 Контрольный блок Haldex | 15A |
| 25 | RGS+EBSS передние ремни безопасности | 25A |
| 26 | Правая дверь | 30A |
| 27 | RGS+EBSS передние ремни безопасности | 25A |
| 28 | PHEV Отключение высоковольтной системы для выполнения аварийно-спасательных работ, идентифицируемое желтым знаком | 10A |
| 29 | Прицеп | 15A |
| 30 | Радио | 30A |
| 31 | Прицеп | 25A |
| 32 | - | - |
| 33 | - | - |
| 34 | 230В разъем | 30A |
| 35 | Левый огонь | 40A |
| 36 | Вентилятор воздуха | 40A |
| 37 | Задняя электрическая крышка | 30A |
| 38 | - | - |
| 39 | Подогрев рулевого колеса | 10A |
| 40 | Тревожный сигнал | 7.5A |
| 41 | Вход | 7.5A |
| 42 | 3.2.3 Ручной рычаг автоматической коробки передач | 7.5A |
| 43 | - кондиционер воздуха и отопительная панель, отопление заднего окна,AC компрессор | 10A |
| 44 | Диагноз, ручной тормоз, выключатель, задний свет, внутреннее освещение, зажигательная дверная дыра | 7.5A |
| 45 | Рулевая колонка | 7.5A |
| 46 | Радиопоказ | 7.5A |
| 47 | Режим управления | 10A |
| 48 | USB | 7.5A |
| 49 | - | - |
| 50 | - | - |
| 51 | - | - |
| 52 | 12В розетка | 20A |
| 53 | - | - |
| 54 | - | - |
| 55 | - | - |
| 56 | - | - |
| 57 | - | - |
| 58 | Стояночные датчики, блок управления расстоянием парка, передняя камера, радиолокатор | 7.5A |
| 59 | Обратный переключатель, датчик клима, электрохромное зеркало | 7.5A |
| 60 | 2021-2024 Диагноз, блок управления фарами, регулирующий устройство освещения 2025-2026:: диагностика | 7.5A |
| 61 | Машина для стартера, датчик сцепления | 7.5A |
| 62 | - | - |
| 63 | - | - |
| 64 | - | - |
| 65 | 2021-2024:: Усилитель звука | 10A |
| 66 | Очиститель заднего окна | 15A |
| 67 | Подогреваемое заднее окно | 30A |
| Встроенные взрыватели: | ||
| 2021-2024:: 230В − задние розетки | 30A | |
| Сиденье водителя электрооборудования | 15A | |
| 2025-2026:: Электростатистическое пассажирское сиденье | 15A |
Сопоставимость двигателей блок предохранителей

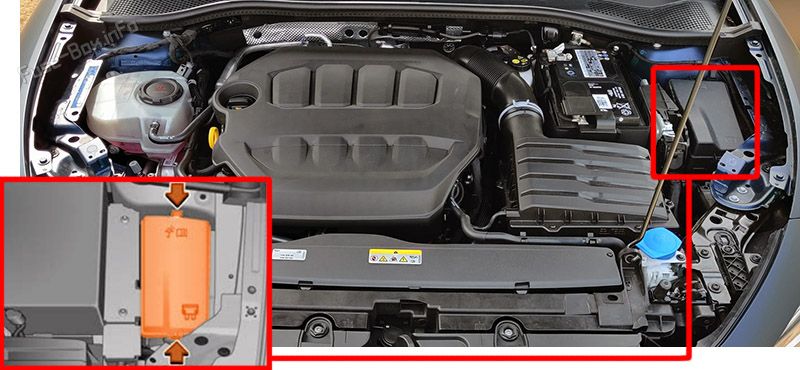

Расположение блока предохранителей
Нажмите заблокированные вкладки, чтобы выпустить блок предохранителей Прикрытие, потом поднимите крышку.

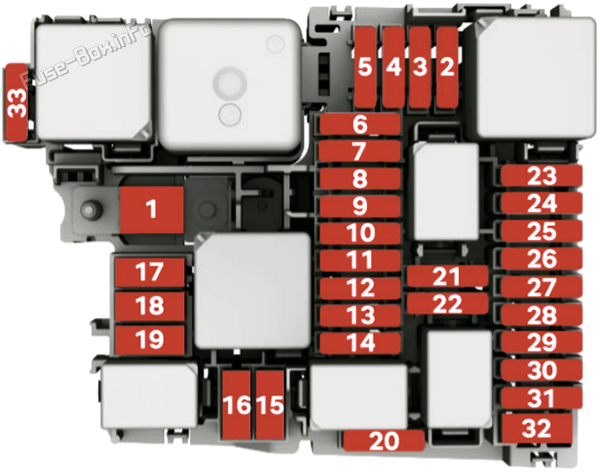

Схема блока предохранителей
| № | Потребители | Ампы |
|---|---|---|
| 1 | - | - |
| 2 | 2021-2024:: блок управления двигателем | 7.5A |
| 2025-2026 Зарядный блок, тяговый моторный нейтрализатор/двигатели зажигания | 10A/20A | |
| 3 | Устройство управления топливными насосами | 7.5A/10A/20A |
| 4 | Левые фары KL 30 Сигнал | 15A |
| 5 | Правый фара KL 30 Сигнал | 15A |
| 6 | - | - |
| 7 | Насос автоматической коробки передач | 30A |
| 8 | 2021-2024: KL 30 Сигнал торможения | 40A |
| 9 | Рог | 15A |
| 10 | 3.1.2 Стиральная машина переднего ветрового стекла | 30A |
| 11 | PHEV Климат | 7.5A |
| 12 | Автоматическая коробка передач | 15A/30A |
| 13 | 2021-2024: ESP БД система | 25A |
| 14 | 2021-2024:: вспомогательный обогревательный прибор | 20A |
| 2025-2026: PHEV | 7.5A | |
| 15 | 2021-2024: ESP БД система | 40A |
| 16 | PHEV Автоматическая коробка передач | 50A |
| 17 | PTC | 40A |
| 18 | PTC | 40A |
| 19 | - | - |
| 20 | Лобовая электронная дифференция | 15A |
| 21 | 4.3.1 Устройство управления двигателем | 7.5A |
| 22 | Двигатель стартера | 30A |
| 23 | Устройство управления двигателем (дизельное/бензиновое топливо) | 15A |
| 24 | Датчики двигателя | 7.5A/10A/15A |
| 25 | Датчики двигателя | 7.5A/10A |
| 26 | Энергоснабжение двигателя | 7.5A/10A/15A |
| 27 | Пробоотборник Lambda | 10A/15A |
| 28 | Двигатель | 10A/20A |
| 29 | Устройство управления топливными насосами | 15A/20A/30A |
| 30 | Нагнетательный насос 1,0 | 10A |
| 31 | - | - |
| 32 | - | - |
| 33 | PTC | 40A |
