Предохранители и реле Dodge Caliber (2006-2012)
Схемы относятся к указанным годам и вариантам Dodge Caliber (2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителя Dodge Caliber 2006-2012 гг.

Предохранители прикуривателя (розетка)предохранители №11 (разъем питания), №13 (разъем заднего аккумулятора/прикуривателя) и №16 (2006-2008) (прикуриватель) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей

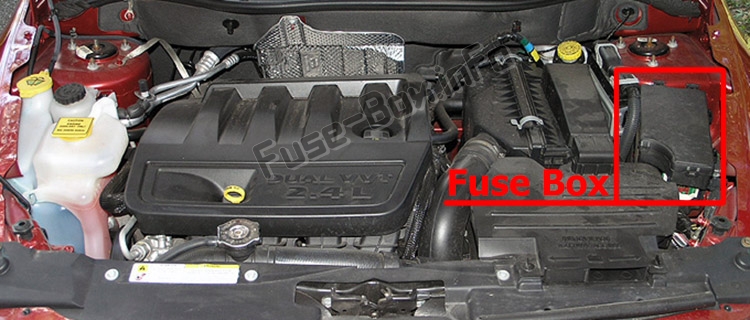

Встроенный силовой модуль (блок предохранителей) расположен в моторном отсеке рядом с блоком воздухоочистителя.
Этот центр содержит патронные предохранители и мини-предохранители. Этикетка, идентифицирующая каждый компонент, может быть напечатана на внутренней стороне крышки.
Схемы блока предохранителей
2006

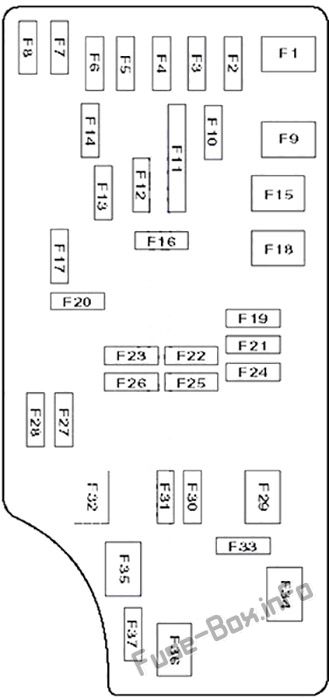

Назначение предохранителей в ИПМ (2006 г.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 40 А Зеленый | Мощная верхняя подача | |
| 2 | 20 ампер желтый | Питание ЭБУ полного привода | |
| 3 | 10 ампер красный | Питание тормозного выключателя CHMSL | |
| 4 | 10 ампер красный | Питание замка зажигания | |
| 5 | 20 ампер желтый | Буксировка прицепа | |
| 6 | 10 ампер красный | IOD Sw/Pwr Mir/Ocm Управление рулевым управлением Sdar/Hfm | |
| 7 | 30 А Зеленый | IOD Sense 1 | |
| 8 | 30 А Зеленый | IOD смысл 2 | |
| 9 | 40 АЗеленый | Сиденья с электроприводом | |
| 10 | 20 ампер желтый | Силовые замки CCN | |
| 11 | 15 А светло-голубой | Розетка | |
| 12 | 20 ампер желтый | Инвертор зажигания/разгона | |
| 13 | 20 ампер желтый | Pwr run/Acc Outlet RR | |
| 14 | 10 ампер красный | IOD CCN/ Внутреннее освещение | |
| 15 | 40 А Зеленый | Питание от батареи реле вентилятора RAD | |
| 16 | 15 А светло-голубой | IGN Run/Acc Cigar Ltr/Люк на крыше | |
| 17 | 10 ампер красный | IOD Feed Mod-Wcm | |
| 18 | 40 А Зеленый | Контакт реле ASD Питание PWR | |
| 19 | 20 ампер желтый | Питание усилителя 1 и усилителя 2 PWR | |
| 20 | 15 А светло-голубой | 10D кормить радио | |
| 21 | 10 ампер красный | IOD Feed Intrus Mod/Сирена | |
| 22 | 10 ампер красный | IGN RUN Датчик вентиляции/компаса | |
| 23 | 15 А светло-голубой | ENG ASD Реле питания 3 | |
| 24 | 25 ампер натуральный | Питание люка PWR | |
| 25 | 10 ампер красный | Зеркало с подогревом | |
| 26 | 15 А светло-голубой | ENG ASD Реле питания 2 | |
| 27 | 10 ампер красный | IGN RUN Только канал ORC | |
| 28 | 10 ампер красный | IGN RUN Канал ORC/OCM | |
| 29 | Горячая машина (предохранитель не требуется) | ||
| 30 | 20 ампер желтый | Сиденья с подогревом | |
| 31 | 10 ампер красный | Управление реле омывателя фар | |
| 32 | 30 ампер розовый | ENG ASD Control Feed 1 | |
| 33 | 10 ампер красный | ABS MOD/J1962 Conn/PCM | |
| 34 | 30 ампер розовый | Подача клапана АБС | |
| 35 | 40 А Зеленый | Подача насоса АБС | |
| 36 | 30 ампер розовый | Управление омывателем фар/умное стекло | |
| 37 | 25 ампер натуральный | 110 Инвертор |
2007, 2008

Назначение предохранителей в ИПМ (2007, 2008)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Пустой | Пустой | |
| 2 | 15 А светло-голубой | Питание ЭБУ AWD/4WD | |
| 3 | 10 ампер красный | Питание тормозного выключателя CHMSL | |
| 4 | 10 ампер красный | Питание замка зажигания | |
| 5 | 20 ампер желтый | Буксировка прицепа | |
| 6 | 10 ампер красный | LOD Sw/Pwr Mir/Ocm Steering Cntrl Sdar/Hands Free Phone | |
| 7 | 30 А Зеленый | IOD Sense 1 | |
| 8 | 30 А Зеленый | IOD смысл 2 | |
| 9 | 40 А Зеленый | Сиденья с электроприводом | |
| 10 | 20 ампер желтый | Силовые замки CCN | |
| 11 | 15 А светло-голубой | Розетка | |
| 12 | 20 ампер желтый | Инвертор зажигания/разгона | |
| 13 | 20 ампер желтый | Pwr run/Acc Outlet RR | |
| 14 | 10 ампер красный | IOD CCN/ Внутреннее освещение | |
| 15 | 40 А Зеленый | Питание от батареи реле вентилятора RAD | |
| 16 | 15 А светло-голубой | 1GN Run/Acc Cigar Ltr/люк на крыше | |
| 17 | 10 ампер красный | IOD Feed Mod-Wcm | |
| 18 | 40 А Зеленый | Контакт реле ASD Питание PWR | |
| 19 | 20 ампер желтый | Питание усилителя 1 и усилителя 2 PWR | |
| 20 | 15 А светло-голубой | IOD Feed Радио | |
| 21 | 10 ампер красный | lOD Feed Intrus Mod/Сирена | |
| 22 | 10 ампер красный | 1GN RUN Датчик обогрева/переменного тока/компаса | |
| 23 | 15 А светло-голубой | ENG ASD Реле питания 3 | |
| 24 | 15 А светло-голубой | Подача люка с электроприводом | |
| 25 | 10 ампер красный | Зеркало с подогревом | |
| 26 | 15 А светло-голубой | ENG ASD Реле питания 2 | |
| 27 | 10 ампер красный | 1GN RUN Только канал ORC | |
| 28 | 10 ампер красный | 1GN RUN Канал ORC/OCM | |
| 29 | Горячая машина (предохранитель не требуется) | ||
| 30 | 20 ампер желтый | Сиденья с подогревом | |
| 31 | 10 ампер красный | Управление реле омывателя фар | |
| 32 | 30 ампер розовый | ENG ASD Control Feed 1 | |
| 33 | 10 ампер красный | ABS MOD/J1962 Соединение /PCM | |
| 34 | 30 ампер розовый | Подача клапана АБС | |
| 35 | 40 А Зеленый | Подача насоса АБС | |
| 36 | 30 ампер розовый | Управление фарой/омывателем/умное стекло | |
| 37 | 25 ампер натуральный | 110 Инвертор |
2009, 2010

Назначение предохранителей в ИПМ (2009, 2010)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Пустой | Пустой | |
| 2 | 15 А светло-голубой | Питание ЭБУ AWD/4WD | |
| 3 | 10 ампер красный | Питание тормозного выключателя CHMSL | |
| 4 | 10 ампер красный | Питание замка зажигания/ OCM | |
| 5 | 20 ампер желтый | Буксировка прицепа — при наличии | |
| 6 | 10 ампер красный | IOD Sw/Pwr Mir/ Steering Cntrl Sdar/ Hands-Free Phone — при наличии | |
| 7 | 30 А Зеленый | IOD Sense 1 | |
| 8 | 30 А Зеленый | IOD смысл 2 | |
| 9 | 40 А Зеленый | Сиденья с электроприводом — при наличии | |
| 10 | 20 ампер желтый | Силовые замки CCN/ внутреннее освещение | |
| 11 | 15 А светло-голубой | Розетка | |
| 12 | 20 ампер желтый | Инвертор зажигания/разгона | |
| 13 | 20 ампер желтый | Pwr Run/Acc Outlet RR/Bome Lamp/Прикуриватель | |
| 14 | 10 ампер красный | IOD CCN | |
| 15 | 40 А Зеленый | Питание от батареи реле вентилятора RAD | |
| 16 | 15 А светло-голубой | IGN Run/Acc купольная лампа/люк на крыше/задний стеклоочиститель/инвертор ACC | |
| 17 | 10 ампер красный | IOD Feed Mod-Wcm | |
| 18 | 40 А Зеленый | Контакт реле ASD Питание PWR | |
| 19 | 20 ампер желтый | Питание усилителя 1 и усилителя 2 PWR | |
| 20 | 15 А светло-голубой | IOD Feed Радио | |
| 21 | 10 ампер красный | IOD Feed Intrus Mod/Сирена - при наличии | |
| 22 | 10 ампер красный | IGN RUN Датчик обогрева/переменного тока/компаса | |
| 23 | 15 А светло-голубой | ENG ASD Реле питания 3 | |
| 24 | 15 А светло-голубой | Подача люка с электроприводом — при наличии | |
| 25 | 10 ампер красный | Зеркало с подогревом — при наличии | |
| 26 | 15 А светло-голубой | ENG ASD Реле питания 2 | |
| 27 | 10 ампер красный | IGN RUN Только канал ORC | |
| 28 | 10 ампер красный | IGN RUN Канал ORC/OCM | |
| 29 | Горячая машина (предохранитель не требуется) | ||
| 30 | 20 ампер желтый | Сиденье с подогревом — при наличии | |
| 31 | 10 ампер красный | Управление реле омывателя фар — при наличии | |
| 32 | 30 ампер розовый | ENG ASD Control Feed 1 | |
| 33 | 10 ампер красный | ABS MOD/J1962 Conn/PCM | |
| 34 | 30 ампер розовый | Подача клапана АБС | |
| 35 | 40 А Зеленый | Подача насоса АБС | |
| 36 | 30 ампер розовый | Управление фарой/омывателем/умным стеклом — при наличии | |
| 37 | 25 ампер натуральный | Подогреватель дизельного топлива — при наличии |
2011, 2012

Назначение предохранителей в ИПМ (2011, 2012)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Пустой | Пустой | |
| 2 | 15 А светло-голубой | Модуль управления полным/полноприводным приводом | |
| 3 | 10 ампер красный | Задний центральный выключатель стоп-сигнала | |
| 4 | 10 ампер красный | Выключатель зажигания/Модуль классификации пассажиров | |
| 5 | 20 ампер желтый | Буксировка прицепа | |
| 6 | 10 ампер красный | Зеркала с электроприводом/рулевое управление Спутниковое радио/телефон с громкой связью | |
| 7 | 30 А Зеленый | Зажигание выключено | |
| 8 | 30 А Зеленый | Зажигание выключено | |
| 9 | 40 А Зеленый | Сиденья с электроприводом | |
| 10 | 20 ампер желтый | Электрозамки/Внутреннее освещение | |
| 11 | 15 А светло-голубой | Розетка | |
| 12 | 20 ампер желтый | Инвертор переменного тока 115 В | |
| 13 | 20 ампер желтый | Зажигалка | |
| 14 | 10 ампер красный | Приборный щиток | |
| 15 | 40 А Зеленый | Вентилятор радиатора | |
| 16 | 15 А светло-голубой | Купольная лампа/ люк на крыше/двигатель заднего стеклоочистителя | |
| 17 | 10 ампер красный | Беспроводной модуль управления | |
| 18 | 40 А Зеленый | Реле автоматического отключения | |
| 19 | 20 ампер желтый | Радиоусилители | |
| 20 | 15 А светло-голубой | Радио | |
| 21 | 10 ампер красный | Модуль вторжения/ сирена – при наличии | |
| 22 | 10 ампер красный | Отопление, кондиционер/компас | |
| 23 | 15 А светло-голубой | Реле автоматического отключения | |
| 24 | 15 А светло-голубой | Люк с электроприводом | |
| 25 | 10 ампер красный | Зеркало с подогревом — при наличии | |
| 26 | 15 А светло-голубой | Реле автоматического отключения | |
| 27 | 10 ампер красный | Модуль управления подушками безопасности | |
| 28 | 10 ампер красный | Модуль управления подушками безопасности/модуль классификации пассажиров | |
| 29 | Горячая машина (предохранитель не требуется) | ||
| 30 | 20 ампер желтый | Сиденье с подогревом — при наличии | |
| 31 | 10 ампер красный | Омыватель фар — при наличии | |
| 32 | 30 ампер розовый | Реле автоматического отключения | |
| 33 | 10 ампер красный | J1962 Conn / модуль управления силовым агрегатом | |
| 34 | 30 ампер розовый | Антиблокировочный тормозной клапан | |
| 35 | 40 А Зеленый | Антиблокировочный тормозной насос | |
| 36 | 30 ампер розовый | Головной свет/управление омывателем/интеллектуальное стекло – при наличии | |
| 37 | 25 ампер натуральный | Подогреватель дизельного топлива — при наличии |
