Предохранители и реле Dodge Avenger (2008-2014)

Схемы относятся к указанным годам и вариантам Dodge Avenger (2008-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.

Схема предохранителей Dodge Avenger 2008-2014

Предохранители прикуривателя (розетки) в Dodge Avenger являются предохранители №11 (выборная розетка внутри центрального подлокотника) и №16 (2008-2011) или №13 (2012-2014) (ACC — прикуриватель) в блоке предохранителей моторного отсека.

Оглавление

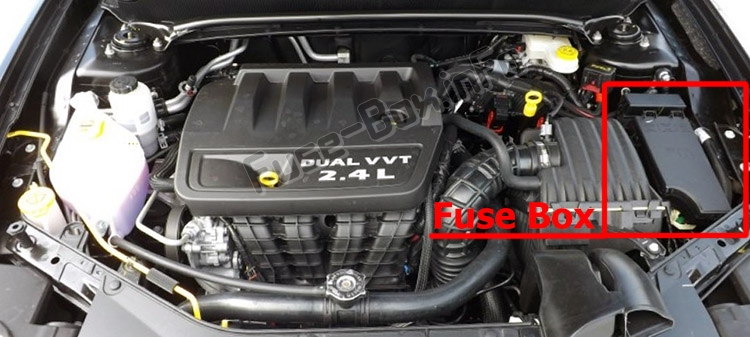

Расположение блока предохранителей

Встроенный силовой модуль (блок предохранителей) расположен в моторном отсеке рядом с блоком воздухоочистителя.
Этот центр содержит патронные предохранители и мини-предохранители. Этикетка, идентифицирующая каждый компонент, может быть напечатана на внутренней стороне крышки. Расположение блока предохранителей

Схемы блока предохранителей

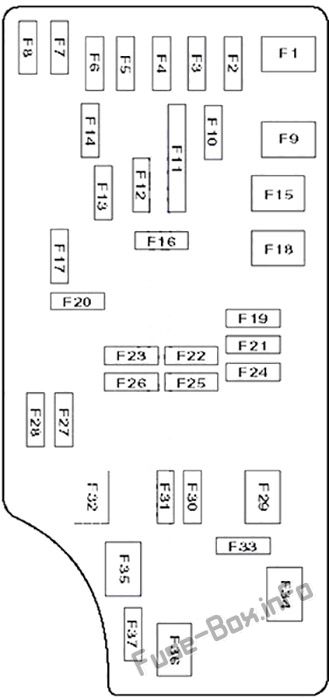

2008

Назначение предохранителей в ИПМ (2008 г.)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	40 А Зеленый	—	—
2	—	20 ампер желтый	—
3	—	10 ампер красный	Питание от аккумулятора — центральный верхний стоп-сигнал (CHMSL)/тормозной выключатель
4	—	10 ампер красный	Питание от аккумулятора — замок зажигания
5	—	20 ампер желтый	Буксировка прицепа — при наличии
6	—	10 ампер красный	Зажигание выключено (IOD) — переключатель зеркал с электроприводом / климат-контроль
7	—	30 А Зеленый	Зажигание при выключенной тяге (IOD) Sense 1
8		30 А Зеленый	Зажигание при выключенной тяге (IOD) Sense 2
9	40 А Зеленый		Питание от аккумуляторной батареи — сиденья с электроприводом — при наличии / воздушный насос PZEV — при наличии
10	—	20 ампер желтый	Питание от аккумуляторной батареи — узел салонного отсека (CCN)
11	—	15 А светло-голубой	Выбираемая розетка
12	—	20 ампер желтый	—
13	—	20 ампер желтый	—
14		10 ампер красный	Зажигание выключено (IOD) — узел салонного отсека (CCN) / внутреннее освещение
15	40 А Зеленый	—	Питание от аккумуляторной батареи — реле вентилятора радиатора
16	—	15 А светло-голубой	IGN Run/ACC-Прикуриватель/PWR Люк Мод
17	—	10 ампер красный	Зажигание выключено (IOD) — модуль беспроводного управления (WCM)/часы/модуль управления рулевым управлением (SCM)
18	40 А Зеленый		Питание от батареи — реле автоматического отключения (ASD)
19	—	20 ампер желтый	Зажигание Off Draw (IOD) — подача усилителя мощности 2 — при наличии
20	—	15 А светло-голубой	Зажигание выключено (IOD) — Радио
21	—	10 ампер красный	—
22	—	10 ампер красный	Работа зажигания — климат-контроль/подстаканник с подогревом — при наличии
23	—	15 А светло-голубой	Автоматическое отключение (ASD) Релейная подача 3
24	—	25 ампер чистый	Питание от аккумуляторной батареи — питание от люка PWR
25	—	10 ампер красный	Зажигание работает — зеркала с подогревом — при наличии
26	—	15 А светло-голубой	Автоматическое отключение (ASD) Релейная подача 2
27	—	10 ампер красный	Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC)
28	—	10 ампер красный	Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC)
29	—	—	Горячая машина (предохранитель не требуется)
30	—	20 ампер желтый	Работа зажигания — подогрев сидений — при наличии
31	—	10 ампер красный	—
32	30 ампер розовый		Автоматическое отключение (ASD) Релейная подача 1
33	—	10 ампер красный	Питание от аккумуляторной батареи — блок переключателей/ диагностический соединительный разъем/ модуль управления силовым агрегатом (PCM)
34	30 ампер розовый		Питание от аккумуляторной батареи — модуль антиблокировочной тормозной системы (ABS) — при наличии/модуль электронной системы курсовой устойчивости (ESP) — при наличии
35	40 А Зеленый	—	Питание от аккумуляторной батареи — модуль антиблокировочной системы тормозов (ABS) — при наличии/модуль электронной программы стабилизации (ESP) — при наличии
36	30 ампер розовый	—	Питание от аккумулятора — модуль двери пассажира (PDM)/модуль двери водителя (DDM)
37	—	25 ампер чистый	—

2009, 2010

Назначение предохранителей в ИПМ (2009, 2010)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	40 А Зеленый	—	Верхний модуль питания — при наличии
2	—	20 ампер желтый	Модуль полного привода
3	—	10 ампер красный	Питание от аккумуляторной батареи — центральный стоп-сигнал (CHMSL)/тормозной выключатель
4	—	10 ампер красный	Питание от батареи - выключатель зажигания
5	—	20 ампер желтый	Буксировка прицепа — при наличии
6	—	10 ампер красный	Зажигание выключено (IOD) - Переключатель зеркал с электроприводом / климат-контроль
7	—	30 А Зеленый	Зажигание при выключенной тяге (IOD) Sense 1
8	—	30 А Зеленый	Зажигание при выключенной тяге (IOD) Sense 2
9	40 А Зеленый		Питание от аккумуляторной батареи — Сиденья с электроприводом — при наличии / Воздушный насос PZEV — при наличии
10	—	20 ампер желтый	Питание от аккумуляторной батареи — узел салонного отсека (CCN)
11	—	15 А светло-голубой	Выбираемая розетка
12	—	20 ампер желтый	—
13	—	20 ампер желтый	—
14	—	10 ампер красный	Зажигание выключено (IOD) — узел кабины (CCN) / внутреннее освещение
15	40 А Зеленый	—	Питание от аккумуляторной батареи — реле вентилятора радиатора
16	—	15 А светло-голубой	IGN Run/ACC-Прикуриватель/ PVVR Люк Мод
17	—	10 ампер красный	Зажигание выключено (IOD) — модуль беспроводного управления (WCM)/часы/модуль управления рулевым управлением (SCM)
18	40 А Зеленый	—	Питание от батареи - реле автоматического выключения (ASD)
19	—	20 ампер желтый	Зажигание выключено (IOD) — подача усилителя мощности 2 — при наличии
20	—	15 А светло-голубой	Зажигание выключено (IOD) - Радио
21	—	10 ампер красный	—
22	—	10 ампер красный	Работа зажигания — климат-контроль/подстаканник с подогревом — при наличии
23	—	15 А светло-голубой	Автоматическое отключение (ASD) Релейная подача 3
24	—	25 ампер натуральный	Питание от аккумуляторной батареи — питание от люка PWR
25	—	10 ампер красный	Зажигание работает — зеркала с подогревом — при наличии
26	—	15 А светло-голубой	Автоматическое отключение (ASD) Релейная подача 2
27	—	10 ампер красный	Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC)
28	—	10 ампер красный	Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC)
29	—	—	Горячая машина (предохранитель не требуется)
30	—	20 ампер желтый	Работа зажигания - Подогрев сидений - При наличии
31	—	10 ампер красный	—
32	30 ампер розовый	—	Автоматическое отключение (ASD) Релейная подача 1
33		10 ампер красный	Питание от аккумуляторной батареи — блок переключателей/ диагностический разъем/модуль управления силовым агрегатом (PCM)
34	30 ампер розовый		Питание от аккумуляторной батареи — модуль антиблокировочной системы тормозов (ABS) — при наличии / модуль электронного контроля устойчивости (ESC) — при наличии
35	40 А Зеленый	—	Питание от аккумуляторной батареи — модуль антиблокировочной системы тормозов (ABS) — при наличии/ модуль электронного контроля устойчивости (ESC) — при наличии
36	30 ампер розовый	—	Питание от аккумуляторной батареи — модуль двери пассажира (PDM)/модуль двери водителя (DDM)
37	—	25 ампер натуральный	Верхний модуль питания — при наличии

2011

Назначение предохранителей в ИПМ (2011 г.)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	40 А Зеленый	—	Верхний модуль питания — при наличии
2	—	20 ампер желтый	Модуль полного привода
3	—	10 ампер красный	Центральный стоп-сигнал (CHMSL)/тормозной выключатель
4	—	10 ампер красный	Выключатель зажигания
5	—	20 ампер желтый	Буксировка прицепа — при наличии
6	—	10 ампер красный	Переключатель зеркал с электроприводом/климат-контроль
7	—	30 А Зеленый	Зажигание при выключенной тяге (IOD) Sense 1
8		30 А Зеленый	Зажигание при выключенной тяге (IOD) Sense 2
9	40 А Зеленый	—	Питание от аккумуляторной батареи — сиденья с электроприводом — при наличии / воздушный насос PZEV — при наличии
10	—	20 ампер желтый	Приборная панель/электрические замки/внутреннее освещение
11	—	15 А светло-голубой	Выбираемая розетка питания (внутри центрального подлокотника)
12	—	20 ампер желтый	—
13	—	20 ампер желтый	Зажигание
14	—	10 ампер красный	Приборная доска
15	40 А Зеленый	—	Реле вентилятора радиатора
16	—	15 А светло-голубой	Прикуриватель/люк в крыше — при наличии
17	—	10 ампер красный	Модуль беспроводного управления (WCM)/часы/модуль управления рулевым управлением (SCM)
18	40 А Зеленый	—	Реле автоматического отключения (ASD)
19	—	20 ампер желтый	Аудиоусилитель — при наличии
20	—	15 А светло-голубой	Радио
21	—	10 ампер красный	Сирена - при наличии
22	—	10 ампер красный	Работа зажигания — климат-контроль/подстаканник с подогревом — при наличии
23	—	15 А светло-голубой	Реле автоматического отключения (ASD) 3
24	—	25 ампер натуральный	Люк на крыше — при наличии
25	—	10 ампер красный	Зажигание работает — зеркала с подогревом — при наличии
26	—	15 А светло-голубой	Реле автоматического отключения (ASD) 2
27	—	10 ампер красный	Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC)
28	—	10 ампер красный	Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC)
29	—	—	Горячая машина (предохранитель не требуется)
30	—	20 ампер желтый	Работа зажигания — подогрев сидений — при наличии
31	—	10 ампер красный	Омыватель фар — при наличии
32	30 ампер розовый	—	Реле автоматического отключения (ASD) 1
33	—	10 ампер красный	Блок переключателей/ диагностический соединительный разъем/ модуль управления силовым агрегатом (PCM)
34	30 ампер розовый		Модуль антиблокировочной системы тормозов (ABS) — при наличии/модуль электронного контроля устойчивости (ESC) — при наличии
35	40 А Зеленый	—	Модуль антиблокировочной системы тормозов (ABS) — при наличии / Модуль электронного контроля устойчивости (ESC) — при наличии
36	30 ампер розовый	—	Модуль двери пассажира (PDM)/Модуль двери водителя (DDM)
37	—	25 ампер натуральный	Верхний модуль питания — при наличии

2012, 2013, 2014

Назначение предохранителей в ИПМ (2012, 2013, 2014)

полость	Картриджный предохранитель	Мини-предохранитель	Описание
1	40 А Зеленый	—	Верхний модуль питания — при наличии
2	—	20 ампер желтый	Тормозной вакуумный насос
3	—	10 ампер красный	Центральный верхний стоп-сигнал (CHMSL) / тормозной выключатель
4	—	10 ампер красный	Выключатель зажигания
5	—	20 ампер желтый	Буксировка прицепа — при наличии
6	—	10 ампер красный	Переключатель зеркал с электроприводом/климат-контроль
7	—	30 А Зеленый	Зажигание при выключенной тяге (IOD) Sense 1
8	—	30 А Зеленый	Зажигание при выключенной тяге (IOD) Sense 2
9	40 А Зеленый		Питание от аккумулятора — сиденья с электроприводом — при наличии
10	—	20 ампер желтый	Приборная панель/ Электрозамки/ Освещение салона
11	—	15 А светло-голубой	Выбираемая розетка питания (внутри центрального подлокотника)
12	—	—	—
13	—	20 ампер желтый	Зажигание/прикуриватель
14	—	10 ампер красный	Приборная доска
15	40 А Зеленый	—	Реле вентилятора радиатора
16	—	15 А светло-голубой	Люк на крыше — при наличии
17	—	10 ампер красный	Модуль беспроводного управления (WCM)/часы/модуль управления рулевым управлением (SCM)
18	40 А Зеленый	—	Реле автоматического отключения (ASD)
19	—	20 ампер желтый	Аудиоусилитель — при наличии
20	—	15 А светло-голубой	Радио
21	—	10 ампер красный	Сирена - при наличии
22	—	10 ампер красный	Работа зажигания — климат-контроль/подстаканник с подогревом — при наличии
23	—	15 А светло-голубой	Реле автоматического отключения (ASD) 3
24	—	25 ампер натуральный	Люк на крыше — при наличии
25	—	10 ампер красный	Зажигание работает — зеркала с подогревом — при наличии
26	—	15 А светло-голубой	Реле автоматического отключения (ASD) 2
27	—	10 ампер красный	Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC)
28	—	10 ампер красный	Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC)
29	—	—	Горячая машина (предохранитель не требуется)
30	—	20 ампер желтый	Работа зажигания — подогрев сидений — при наличии
31	—	—	Запасной
32	30 ампер розовый	—	Реле автоматического отключения (ASD) 1
33	—	10 ампер красный	Блок переключателей/ диагностический соединительный разъем/ модуль управления силовым агрегатом (PCM)
34	30 ампер розовый	—	Модуль антиблокировочной системы тормозов (ABS) — при наличии/ Модуль электронной системы курсовой устойчивости (ESC) — при наличии
35	40 А Зеленый	—	Модуль антиблокировочной системы тормозов (ABS) — при наличии/ Модуль электронной системы курсовой устойчивости (ESC) — при наличии
36	30 ампер розовый	—	Модуль двери пассажира (PDM)/Модуль двери водителя (DDM)
37	—	25 ампер натуральный	Верхний модуль питания — при наличии
