Предохранители и реле Dodge / Chrysler Neon (2000-2005)
Схемы относятся к указанным годам и вариантам Dodge / Chrysler Neon (2000-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Dodge Neon и Chrysler Neon 2000-2005 гг.
Использована информация из руководства по эксплуатации 2005 года. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранитель прикуривателя (розетки) в Dodge Neon предохранитель №14 в РП.
Оглавление
Подкапотные предохранители (центр распределения питания)
Подкапотные предохранители (центр распределения питания)
Расположение блока предохранителей

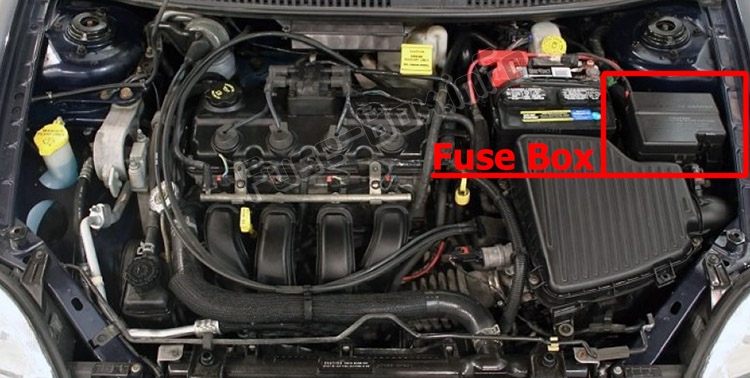

Центр распределения питания (PDC) расположен в моторном отсеке рядом с аккумуляторной батареей.
Табличка с указанием компонентов и цепей расположена на нижней стороне крышки.

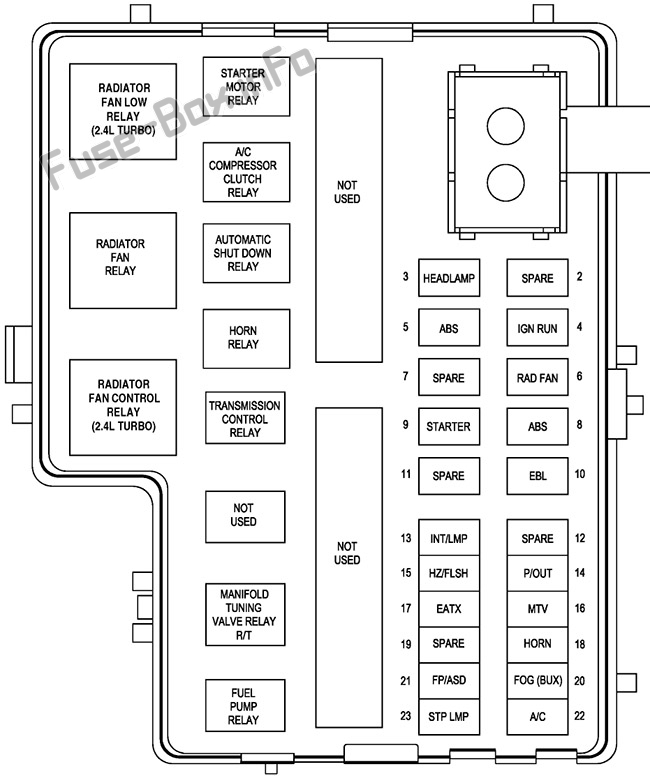

Схема блока предохранителей
| № | Усилитель/Цвет | Предметы объединены |
|---|---|---|
| МАКСИ ПРЕДОХРАНИТЕЛИ: | ||
| 1 | — | — |
| 2 | — | — |
| 3 | 40 А/ зеленый | Фары |
| 4 | 40 А/ зеленый | Зажигание |
| 5 | 30 А/Розовый | Соленоид АБС |
| 6 | 30 А/Розовый | Вентилятор радиатора |
| 7 | Запасной | |
| 8 | 40 А/ зеленый | Насос АБС |
| 9 | 30 А/Розовый | Стартер |
| 10 | 40 А/ зеленый | Электрический задний свет (EBL) |
| МИНИ ПРЕДОХРАНИТЕЛИ: | ||
| 11 | Запасной | |
| 12 | Запасной | |
| 13 | 20 А/ желтый | IOD/Внутреннее освещение/Радио |
| 14 | 20 А/ желтый | Розетка |
| 15 | 15 А/Синий | Опасность Flasher |
| 16 | 15 А/Синий | MTV |
| 17 | 20 А/ желтый | Электронная автоматическая коробка передач (EATX) |
| 18 | 10 А/красный | Horn |
| 19 | Запасной | |
| 20 | 20 А/ желтый | Противотуманная фара (только экспорт) |
| 21 | 20 А/ желтый | ASD/топливный насос |
| 22 | 10 А/красный | Муфта кондиционера |
| 23 | 15 А/Синий | Стоп-сигналы |
Внутренние предохранители
Внутренние предохранители
Расположение блока предохранителей

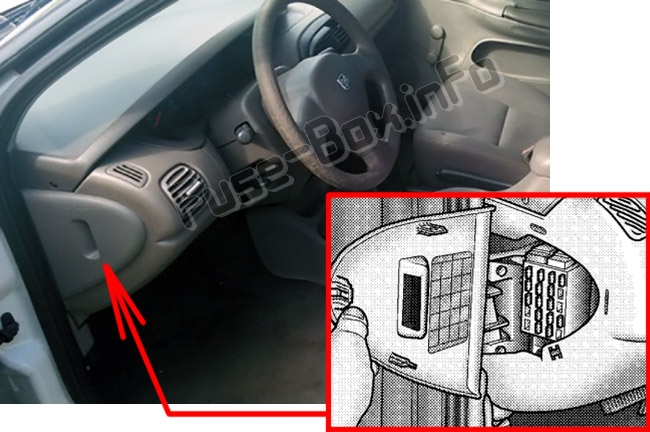

Панель доступа к предохранителям находится за торцевой крышкой с левой стороны приборной панели.
Чтобы снять панель, потяните ее, как показано на рисунке. Схема с указанием компонентов и цепей расположена на внутренней стороне крышки.

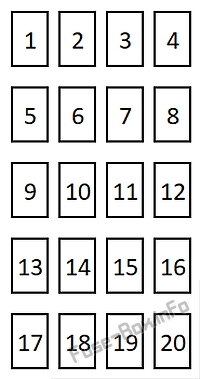

Схема блока предохранителей
| № | Усилитель/Цвет | Предметы объединены |
|---|---|---|
| 1 | 10 А/красный | Зеркало с электроприводом/ многофункциональное |
| 2 | 20 А/ желтый | Переключатель/двигатель стеклоочистителя |
| 3 | 20 А/ желтый | Радио/люк с электроприводом |
| 4 | 15 А/Синий | Внутреннее освещение |
| 5 | 10 А/красный | Только запуск подушки безопасности |
| 6 | 20 А/ желтый | Вентилятор ОВКВ |
| 7 | 10 А/красный | Резервный переключатель/EBL/Temp/Comp |
| 8 | 15 А/Синий | Высокая фара |
| 9 | 10 А/красный | Подушка безопасности |
| 10 | 15 А/Синий | АБС Двигатель Работа Старт |
| 11 | 10 А/красный | ARKEM Бег Старт |
| 12 | 10 А/красный | Зажигание выключено/работа/запуск |
| 13 | 20 А/ желтый | Регулировка высоты сиденья с электроприводом |
| 14 | 20 А/ желтый | Дверные замки АРКЕМ |
| 15 | 15 А/Синий | Внешнее освещение |
| 16 | 25 ампер/натуральный | Налобный фонарь |
| 17 | 10 А/красный | Lt Фара ближнего света/переключатель уровня фар (только в комплекте) |
| 18 | 10 А/красный | Правая фара ближнего света/ электродвигатель регулировки уровня фар |
| 19 | 10 А/красный | Противотуманные фары |
| 20 | Запасной |
