Предохранители и реле Dodge / Chrysler Neon (1994-1999)
Схемы относятся к указанным годам и вариантам Dodge / Chrysler Neon (1994-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Расположение предохранителей Dodge Neon и Chrysler Neon 1994-1999 гг.
Предохранитель прикуривателя (розетки) в Dodge Neon Это предохранитель №1 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

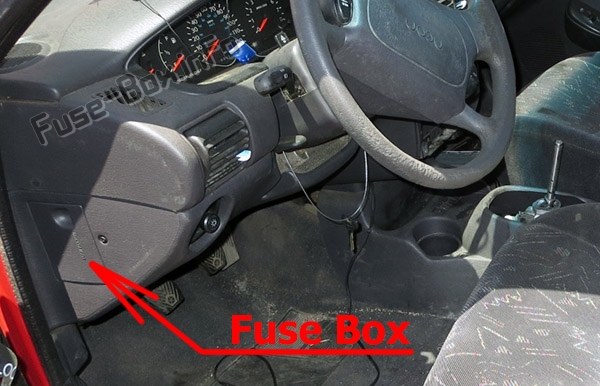

Расположение блока предохранителей
Панель предохранителей находится за крышкой на приборной панели со стороны водителя.

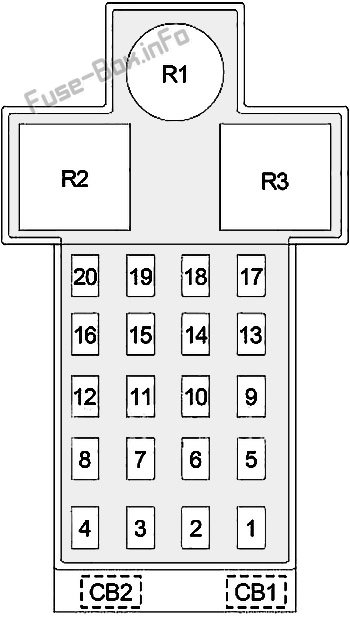

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 | Прикуриватель / розетка |
| 2 | 15 | Переключатель фар (стояночный фонарь, задний фонарь, номерной фонарь, радио, переключатель передних противотуманных фар, модуль дистанционного доступа без ключа (1998-1999)) |
| 3 | 20 | Выключатель дверного замка, модуль дистанционного доступа без ключа (1998-1999), иммобилайзер (1998-1999) |
| 4 | 10 | Переключатель противотуманных фар |
| 5 | 10 | 1994–1997: переключатель включения/выключения кондиционера, фонарь заднего хода (переключатель фонаря заднего хода M/T), переключатель парковочного/нейтрального положения (A/T), переключатель обогревателя заднего стекла; 1998–1999 (левый руль): модуль управления подушками безопасности; 1998–1999 (правостороннее рулевое управление): Переключатель включения/выключения кондиционера, фонарь заднего хода (переключатель фонаря заднего хода M/T), переключатель парковочного/нейтрального положения (A/T), переключатель обогревателя заднего стекла, модуль предупреждения о высокой скорости |
| 6 | 10 | Сигнал поворота/опасность |
| 7 | 25 | Двигатель вентилятора отопителя кондиционера |
| 8 | 10 | 1994–1997: Модуль управления подушками безопасности; 1998–1999 (левый руль): переключатель включения/выключения кондиционера, фонарь заднего хода (переключатель фонаря заднего хода M/T), переключатель парковочного/нейтрального положения (A/T), переключатель обогревателя заднего стекла, модуль предупреждения о высокой скорости; 1998–1999 (правый руль): модуль управления подушками безопасности |
| 9 | 10 | 1994–1997: Комбинация приборов, Радио, Лампа приемника пепла, Выключатель обогревателя заднего стекла, Лампа "PRNDL", Выключатель задних противотуманных фар, Выключатель управления отопителем кондиционера, Выключатель регулировки фар; 1998–1999 (левый руль): модуль управления подушками безопасности; 1998-1999 (RHD): Комбинация приборов, Радио, Лампа приемника пепла, Выключатель обогревателя заднего стекла, Лампа "PRNDL", Выключатель задних противотуманных фар, Выключатель управления отопителем кондиционера, Выключатель регулировки фар |
| 10 | 15 | Блок управления силовым агрегатом, реле муфты компрессора кондиционера, ABS, датчик утечки паров адсорбера, соленоид муфты гидротрансформатора (A/T), рабочий цикл EVAP/соленоид продувки, блок реле ABS, соленоид датчика EGR, реле контрольной лампы ABS |
| 11 | 5 | Комбинация приборов, модуль дневных ходовых огней (1998–1999), модуль дистанционного доступа без ключа (1998–1999), иммобилайзер (1998–1999) |
| 12 | 10 | 1994–1997: Модуль управления подушками безопасности; 1998–1999 (левый руль): комбинация приборов, радио, лампа приемника пепла, переключатель обогревателя заднего стекла, лампа «PRNDL», переключатель задних противотуманных фар, переключатель управления отопителем кондиционера, переключатель регулировки фар; 1998–1999 (правый руль): модуль управления подушками безопасности |
| 13 | - | Не используется |
| 14 | 20 | Люк на крыше |
| 15 | 20 | Электродвигатель стеклоочистителя, переключатель стеклоочистителя/омывателя, переключатель прерывистого режима стеклоочистителя/омывателя, реле прикуривателя |
| 16 | 10 | Радио |
| 17 | 10 | Левая фара, электродвигатель регулировки положения левой/правой фары |
| 18 | 10 | Правая фара |
| 19 | - | Не используется |
| 20 | - | Не используется |
| Автоматический выключатель | ||
| CB1 | 30 | Стеклоподъемник, Стеклоподъемник |
| CB2 | - | Не используется |
| Реле | ||
| R1 | 1998–1999 (левый руль): задержка по времени | |
| R2 | 1994–1997: прикуриватель; 1998–1999 (левый руль): комбинированный мигалка; 1998–1999 (правосторонний руль): прикуриватель | |
| R3 | 1994–1997 годы: комбинированный флешер; 1998–1999 (левый руль): тайм-аут; 1998–1999 (правый руль): комбинированный мигалка |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

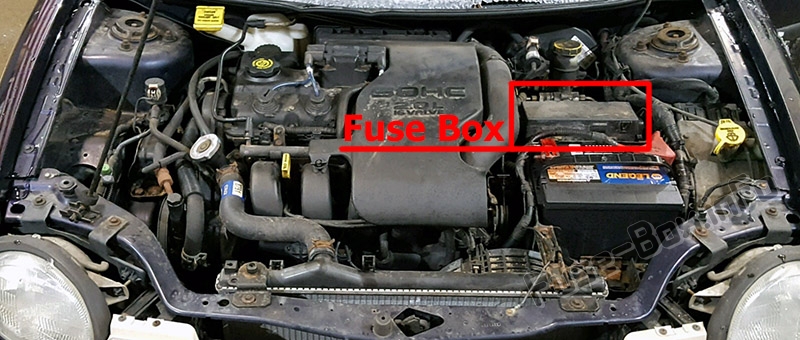

Расположение блока предохранителей

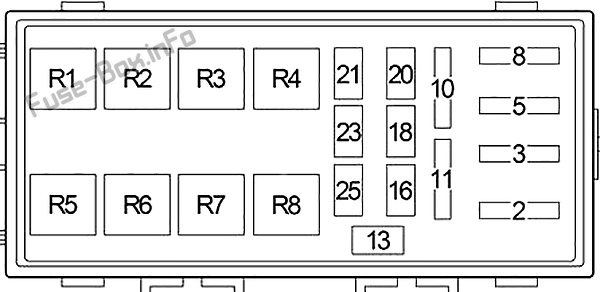

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 2 | 40 | Замок зажигания (предохранители в салоне: «5», «6», «7», «8», «CB1») |
| 3 | 40 | Выключатель фар, предохранители в салоне: «1», «3», «4» |
| 5 | 30 | Твердотельное реле вентилятора (вентилятор радиатора) |
| 8 | 30 | Обогрев заднего стекла |
| 10 | 40 | Блок реле АБС |
| 11 | 30 | Реле стартера, выключатель зажигания (переключатель положения педали сцепления (M/T), предохранители в салоне: «10», «11», «12», «14», «15», «16») |
| 13 | 10 | Лампа купола, лампа багажника, лампа под капотом, комбинация приборов, радио, лампа перчаточного ящика, лампа карты / чтения, лампа козырька / туалетного столика, переключатель зеркал с электроприводом, модуль предупреждения о высокой скорости (1998–1999), реле задержки времени (1998–1999) , Эстафета тайм-аута (1998–1999) |
| 16 | 20 | Реле противотуманных фар, переключатель задних противотуманных фар |
| 18 | 10 или 20 | 1994–1997 (10A): реле муфты компрессора кондиционера; 1998–1999 (20A): Реле муфты компрессора кондиционера, ABS |
| 20 | 10 | Сигнал поворота/опасность |
| 21 | 20 | Реле топливного насоса, реле автоматического отключения (топливные форсунки, блок катушек зажигания, блок управления силовым агрегатом, генератор, разъем канала передачи данных, кислородные датчики, конденсатор, шумоподавитель) |
| 23 | 15 | Реле звукового сигнала |
| 25 | 15 | Выключатель стоп-сигнала |
| Реле | ||
| R1 | Не используется | |
| R2 | Топливный насос | |
| R3 | Автоматическое выключение | |
| R4 | Horn | |
| R5 | Противотуманная фара | |
| R6 | Контрольная лампа АБС | |
| R7 | Муфта компрессора кондиционера | |
| R8 | Стартер |
