Предохранители и реле Dodge Challenger (2009-2014)
Схемы относятся к указанным годам и вариантам Dodge Challenger (2009-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Dodge Challenger 2009-2014
Предохранители прикуривателя (розетки) в Dodge Challenger это предохранители №9 (розетка питания) и №18 (прикуриватель приборной панели/выбираемая розетка питания) в заднем распределительном узле (багажник).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

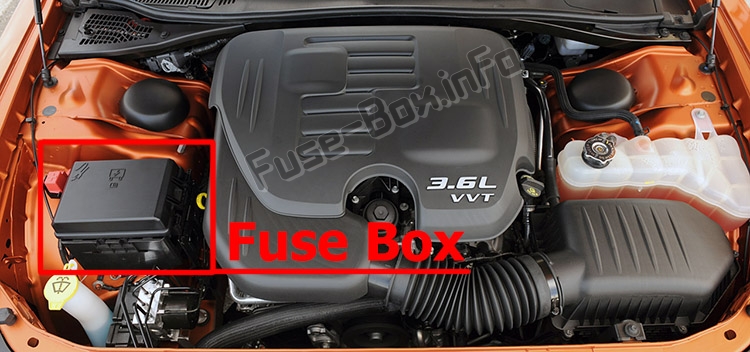

Встроенный силовой модуль
Встроенный силовой модуль (IPM) расположен в моторном отсеке со стороны пассажира.

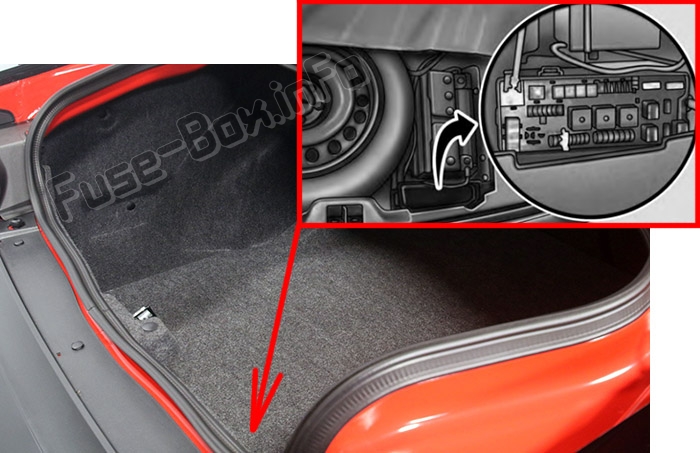

Задний распределительный центр
Также в багажнике под панелью доступа к запасному колесу находится распределительный щит.
Схемы блока предохранителей
Схемы блока предохранителей
2009, 2010

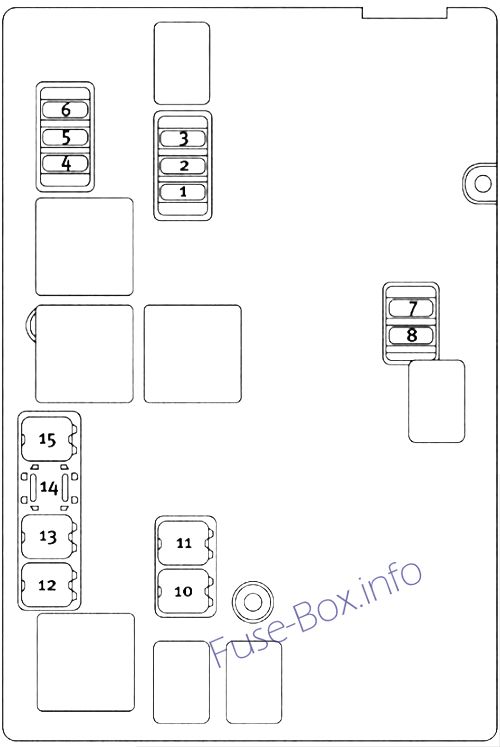

Моторного отсека
Использована схема блока предохранителей из руководства по эксплуатации 2010 года. Расположение предохранителей в автомобилях, выпущенных в другое время, может отличаться
Назначение предохранителей в ИПМ (2009, 2010) | полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | — | 15 А Синий | Мотор омывателя |
| 2 | — | 25 ампер натуральный | Питание модуля управления силовым агрегатом (PCM)/NGS (аккумуляторная батарея) |
| 3 | — | 25 ампер натуральный | Зажигание Работа/Пуск |
| 4 | — | 25 ампер натуральный | Соленоид/генератор EGR |
| 5 | — | — | — |
| 6 | — | 25 ампер натуральный | Катушки зажигания/форсунки |
| 7 | — | — | — |
| 8 | — | 30 А Зеленый | Стартер |
| 9 | — | — | — |
| 10 | 30 ампер розовый | — | Стеклоочиститель |
| 11 | 30 ампер розовый | — | Клапаны антиблокировочной тормозной системы (ABS) |
| 12 | 40 А Зеленый | — | Вентилятор радиатора Низкий/Высокий |
| 13 | 50 ампер красный | — | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
| 14 | — | — | — |
| 15 | 50 ампер красный | — | Вентилятор радиатора |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |

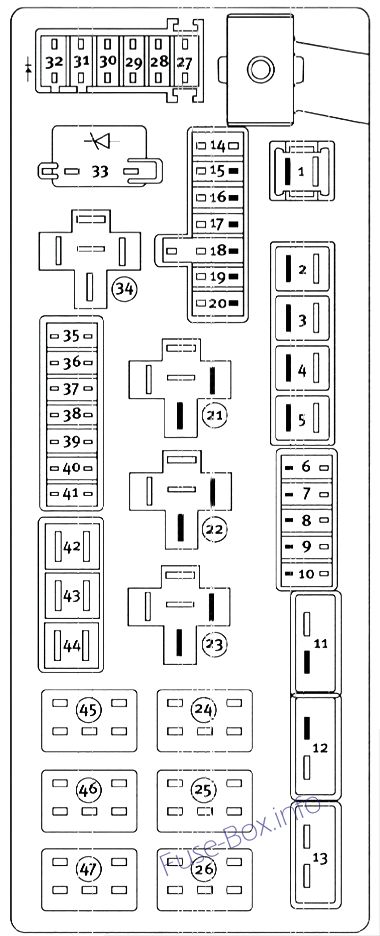

Задний распределительный центр
Использована схема блока предохранителей из руководства по эксплуатации 2010 года. Расположение предохранителей в автомобилях, выпущенных в другое время, может отличаться
Назначение предохранителей в заднем распределительном узле (2009, 2010) | полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 60 А Желтый | Полость 1 выключения зажигания (IOD) заднего центра распределения питания содержит черный предохранитель IOD, необходимый для обработки автомобиля во время сборки. Деталь для замены в сервисном обслуживании представляет собой плавкий предохранитель желтого цвета на 60 ампер. | |
| 2 | 40 А Зеленый | — | Встроенный силовой модуль (IPM) |
| 3 | — | — | — |
| 4 | 40 А Зеленый | — | Встроенный силовой модуль (IPM) |
| 5 | 30 ампер розовый | — | Подогрев сидений — при наличии |
| 6 | — | 20 ампер желтый | Топливный насос |
| 7 | — | 15 А Синий | Аудиоусилитель — при наличии |
| 8 | 15 А Синий | Диагностический соединительный разъем (DLC)/ модуль беспроводного управления (WCM)/узел беспроводного зажигания (WIN) | |
| 9 | — | 20 ампер желтый | Розетка |
| 10 | — | 25 ампер натуральный | Вакуумный насос — при наличии |
| 11 | Автоматический выключатель на 25 А | — | Комбинация приборов и переключатель сиденья водителя (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 12 | Автоматический выключатель на 25 А | — | Выключатель сиденья пассажира (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 13 | Автоматический выключатель на 25 А | — | Дверные модули, переключатель стеклоподъемника со стороны водителя и переключатель стеклоподъемника со стороны пассажира (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 14 | — | 10 ампер красный | Блок управления отопителем переменного тока/кластер/модуль безопасности — при наличии |
| 15 | — | 20 ампер желтый | Активный демпфер — при наличии |
| 16 | — | 20 ампер желтый | Модуль обогрева сиденья — при наличии |
| 17 | — | 20 ампер желтый | Приборный щиток |
| 18 | — | 20 ампер желтый | Прикуриватель (панель приборов) |
| 19 | — | 10 ампер красный | Стоп-сигналы |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) |
| 28 | — | 15 А Синий | Зажигание работает, управление отопителем переменного тока/контроллер системы пассивной безопасности (ORC) |
| 29 | 5-амперный загар | Комбинация приборов/электронный контроль устойчивости (ESC)/модуль управления силовым агрегатом (PCM)/переключатель STOP LIGHT | |
| 30 | — | 10 ампер красный | Дверные модули/зеркала с электроприводом/модуль рулевого управления (SCM) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | 5-амперный загар | Антенный модуль — если есть/зеркала с электроприводом |
| 36 | — | 25 ампер натуральный | Телефон с громкой связью — при наличии/радио/усилитель |
| 37 | — | 15 А Синий | Передача инфекции |
| 38 | — | 10 ампер красный | Модуль грузового освещения/информации об автомобиле — при наличии |
| 39 | — | 10 ампер красный | Зеркала с подогревом — при наличии |
| 40 | — | 5 ампер оранжевый | Автоматическое внутреннее зеркало заднего вида/обогрев сидений – при наличии/переключение банка |
| 41 | — | — | — |
| 42 | 30 ампер розовый | — | Двигатель переднего вентилятора |
| 43 | 30 ампер розовый | — | Обогрев заднего стекла |
| 44 | 20 ампер синий | — | Усилитель/люк на крыше — при наличии |
2011, 2013, 2014
Моторного отсека
Использована схема блока предохранителей из руководства по эксплуатации 2010 года. Расположение предохранителей в автомобилях, выпущенных в другое время, может отличаться
Назначение предохранителей в ИПМ (2011, 2013, 2014) | полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | — | 15 А Синий | Мотор омывателя |
| 2 | — | 25 ампер натуральный | Питание модуля управления силовым агрегатом (PCM)/NGS (аккумуляторная батарея) |
| 3 | — | 25 ампер натуральный | Зажигание Работа/Пуск |
| 4 | — | 25 ампер натуральный | Соленоид/генератор EGR |
| 5 | — | 15 А Синий | Модуль управления силовым агрегатом |
| 6 | — | 25 ампер натуральный | Катушки зажигания/форсунки |
| 7 | — | 25 ампер натуральный | Реле омывателя фар — при наличии |
| 8 | — | 30 А Зеленый | Стартер |
| 9 | — | — | — |
| 10 | 30 ампер розовый | — | Стеклоочиститель |
| 11 | 30 ампер розовый | — | Клапаны антиблокировочной тормозной системы (ABS) |
| 12 | 40 А Зеленый | — | Вентилятор радиатора Низкий/Высокий |
| 13 | 50 ампер красный | — | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
| 14 | — | — | — |
| 15 | 50 ампер красный | — | Вентилятор радиатора |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
Задний распределительный центр
Использована схема блока предохранителей из руководства по эксплуатации 2010 года. Расположение предохранителей в автомобилях, выпущенных в другое время, может отличаться
Назначение предохранителей в заднем распределительном щите (2011, 2013, 2014) | полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 60 А Желтый | Полость 1 выключения зажигания (IOD) заднего центра распределения питания содержит черный предохранитель IOD, необходимый для обработки автомобиля во время сборки. Деталь для замены в сервисном обслуживании представляет собой плавкий предохранитель желтого цвета на 60 ампер. | |
| 2 | 40 А Зеленый | — | Встроенный силовой модуль (IPM) |
| 3 | — | — | — |
| 4 | 40 А Зеленый | — | Встроенный силовой модуль (IPM) |
| 5 | 30 ампер розовый | — | Подогрев сидений — при наличии |
| 6 | — | 20 ампер желтый | Топливный насос |
| 7 | — | 15 А Синий | Аудиоусилитель — при наличии |
| 8 | 15 А Синий | Диагностический соединительный разъем (DLC)/ модуль беспроводного управления (WCM)/узел беспроводного зажигания (WIN) | |
| 9 | — | 20 ампер желтый | Розетка |
| 10 | — | — | — |
| 11 | Автоматический выключатель на 25 А | — | Комбинация приборов и переключатель сиденья водителя (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 12 | Автоматический выключатель на 25 А | — | Выключатель сиденья пассажира (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 13 | Автоматический выключатель на 25 А | — | Дверные модули, переключатель стеклоподъемника со стороны водителя и переключатель стеклоподъемника со стороны пассажира (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 14 | — | 10 ампер красный | Блок управления отопителем переменного тока/кластер/модуль безопасности — при наличии |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | — | 20 ампер желтый | Кластер |
| 18 | — | 20 ампер желтый | Выбираемая розетка |
| 19 | — | 10 ампер красный | Стоп-сигналы |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) |
| 28 | — | 10 ампер красный | Зажигание |
| 29 | 5-амперный загар | Комбинация приборов/электронный контроль устойчивости (ESC)/модуль управления силовым агрегатом (PCM)/переключатель STOP LIGHT | |
| 30 | — | 10 ампер красный | Дверные модули/зеркала с электроприводом/модуль рулевого управления (SCM) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | 5-амперный загар | Антенный модуль — если есть/зеркала с электроприводом |
| 36 | — | 25 ампер натуральный | Телефон с громкой связью — при наличии/радио/усилитель |
| 37 | — | 15 А Синий | Передача инфекции |
| 38 | — | 10 ампер красный | Модуль грузового освещения/информации об автомобиле — при наличии |
| 39 | — | 10 ампер красный | Зеркала с подогревом — при наличии |
| 40 | — | 5 ампер оранжевый | Автоматическое внутреннее зеркало заднего вида/обогрев сидений – при наличии/переключение банка |
| 41 | — | — | — |
| 42 | 30 ампер розовый | — | Двигатель переднего вентилятора |
| 43 | 30 ампер розовый | — | Обогрев заднего стекла |
| 44 | 20 ампер синий | — | Усилитель/люк на крыше — при наличии |
