Предохранители и реле Dodge Challenger (2015-2019..)
Схемы относятся к указанным годам и вариантам Dodge Challenger (2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Dodge Challenger 2015-2019..
Предохранители прикуривателя (розетка)являются предохранители №12, №38 и №61 (при наличии) в заднем распределительном щите (багажник).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

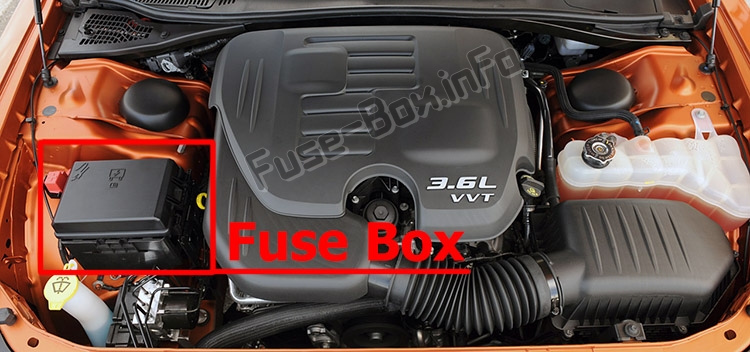

Передний распределительный центр
Передний распределительный центр расположен в моторном отсеке со стороны пассажира.

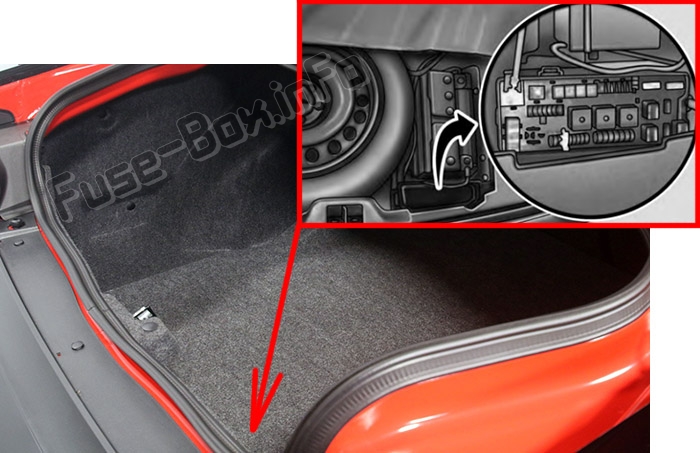

Задний распределительный центр
Также в багажнике под панелью доступа к запасному колесу находится распределительный щит.
Схемы блока предохранителей
Схемы блока предохранителей
2015

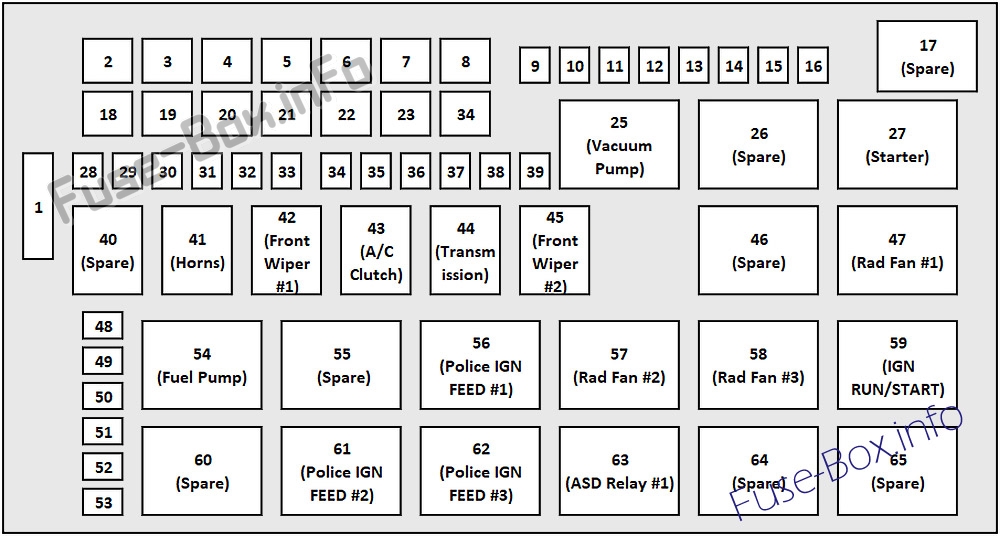

Моторного отсека
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | - | - | Предохранитель - запасной |
| 2 | 40 А Зеленый | - | Вентилятор радиатора №1 — при наличии |
| 3 | 50 ампер красный | — | Усилитель руля №1 / Вентилятор радиатора (6,2 л с наддувом) — при наличии |
| 4 | 30 ампер розовый | - | Стартер |
| 5 | 40 А Зеленый | - | Антиблокировочная система тормозов |
| 6 | 30 ампер розовый | - | Антиблокировочная система тормозов |
| 7 | - | - | Предохранитель - запасной |
| 8 | - | - | Предохранитель - запасной |
| 9 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | - | 10 ампер красный | Безопасность — при наличии / лампа под капотом — полиция |
| 11 | - | 20 ампер желтый | Рога |
| 12 | - | 10 ампер красный | Муфта кондиционера |
| 13 | - | - | Предохранитель - запасной |
| 14 | - | - | Предохранитель - запасной |
| 15 | - | 20 ампер желтый | левый HID |
| 16 | - | 20 ампер желтый | ПРАВАЯ СПРЯТАННАЯ |
| 18 | 40 А Зеленый | - | Вентилятор радиатора №2 — при наличии |
| 19 | 50 ампер красный | - | Усилитель руля № 2 / Вентилятор радиатора (6,2 л с наддувом) |
| 20 | 30 ампер розовый | - | Мотор стеклоочистителя |
| 21 | 30 ампер розовый | - | Омыватели фар — при наличии |
| 22 | 40 ампер зеленый / 20 ампер синий - Полиция | Охлаждение двигателя/насос промежуточного охладителя/корм для полицейских летучих мышей № 3 — при наличии | |
| 23 | 20 ампер синий | - | Корм для полицейских летучих мышей № 1 — при наличии |
| 24 | 20 ампер синий | - | Корм для полицейских летучих мышей № 3 — при наличии |
| 28 | - | - | Предохранитель - запасной |
| 29 | - | 15 А Синий | Трансмиссия — при наличии |
| 30 | - | - | Предохранитель - запасной |
| 31 | - | 25 ампер чистый | Модуль двигателя |
| 32 | - | - | Предохранитель - запасной |
| 33 | - | - | Предохранитель - запасной |
| 34 | - | 25 ампер чистый | Силовой агрегат №1 |
| 35 | - | 20 ампер желтый | Силовой агрегат №2 |
| 36 | - | 10 ампер красный | Модуль антиблокировочной тормозной системы |
| 37 | - | 10 ампер красный | Реле контроллера двигателя/вентилятора Rad — при наличии |
| 38 | - | 10 ампер красный | Модуль подушки безопасности |
| 39 | - | 10 ампер красный | Модуль рулевого управления с усилителем/реле сцепления переменного тока |
| 48 | — | 10 ампер красный | Модуль полного привода/отключение переднего моста/адаптивный круиз-контроль — при наличии |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | - | 20 ампер желтый | Вакуумный насос |
| 52 | - | 10 ампер красный | Модуль систем помощи водителю — при наличии |
| 53 | - | - | Предохранитель - запасной |

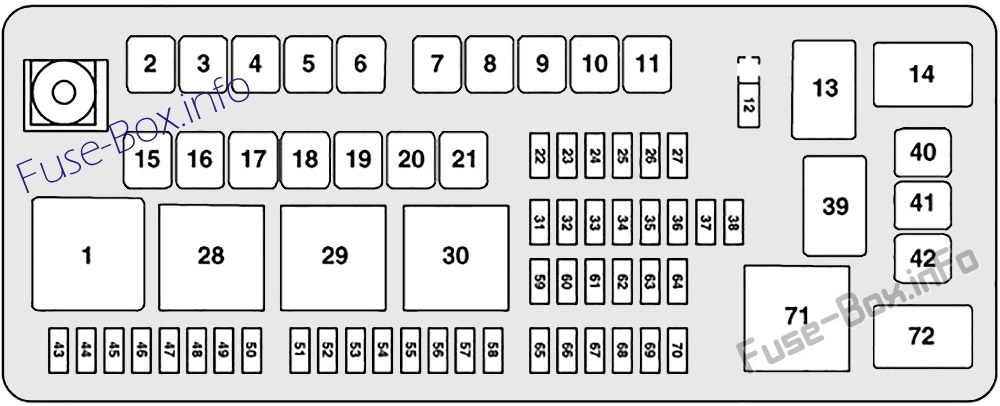

Багажное отделение
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | — | Подача переднего PDC №1 |
| 3 | — | — | Предохранитель - запасной |
| 4 | 60 А Желтый | — | Подача переднего PDC № 2 |
| 5 | 30 ампер розовый / 20 ампер синий - полиция | — | Люк на крыше / купольная лампа - Полиция |
| 6 | 40 А Зеленый | — | Наружное освещение №1 |
| 7 | 40 А Зеленый | — | Наружное освещение #2 |
| 8 | 30 ампер розовый | — | Освещение салона/насос омывателя — при наличии |
| 9 | 40 А Зеленый | — | Силовые замки |
| 10 | 30 ампер розовый | — | Водительская дверь |
| 11 | 30 ампер розовый | — | Пассажирская дверь |
| 12 | — | 20 ампер желтый | Прикуриватели, приборная панель и консоль электропитания сзади |
| 15 | 40 А Зеленый | — | Вентилятор ОВКВ |
| 16 | 20 ампер синий | — | Левый прожектор - Полиция |
| 17 | — | — | Предохранитель - запасной |
| 18 | 20 ампер синий | — | Модуль активного демпфирования — при наличии |
| 19 | — | — | Предохранитель — запасной |
| 20 | — | — | Предохранитель — запасной |
| 21 | 30 ампер розовый | — | Топливный насос (LD 6,2 л с наддувом) |
| 22 | — | 20 ампер желтый | Правый прожектор - Полиция |
| 23 | — | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | — | 15 А Синий | Экран радио |
| 25 | — | 10 ампер красный | Монитор давления в шинах |
| 26 | 15 А Синий 25 А Прозрачный 30 А Зеленый | Трансмиссия (LD/LX) Топливный насос (LA) Топливный насос (LA 6,2 л с наддувом) | |
| 27 | — | 25 ампер чистый | Усилитель/запасной — при наличии |
| 31 | — | 25 ампер чистый | Сиденья с электроприводом |
| 32 | — | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | — | 15 А Синий | Замок зажигания/модуль беспроводной связи |
| 34 | — | 10 ампер красный | Модуль рулевой колонки/Часы/Запасной - Полиция |
| 35 | — | 5-амперный загар | Датчик батареи |
| 36 | — | 15 А Синий | Электронный выпускной клапан — при наличии |
| 37 | — | 15 А Синий | Радио |
| 38 | — | 20 ампер желтый | Розетка внутри подлокотника |
| 40 | — | — | Предохранитель — запасной |
| 41 | — | — | Предохранитель — запасной |
| 42 | 30 ампер розовый | — | Задняя разморозка |
| 43 | — | 20 ампер желтый | Подогрев задних сидений/руля |
| 44 | — | 10 ампер красный | Парковочный ассистент/слепая зона/камера |
| 45 | — | 15 А Синий | Комбинация приборов/зеркало заднего вида/компас |
| 46 | — | 10 ампер красный | Адаптивный круиз-контроль — при наличии |
| 47 | — | 10 ампер красный | Адаптивное переднее освещение — при наличии |
| 48 | — | 20 ампер желтый | Активная подвеска / запасная - Полиция |
| 49 | — | — | Предохранитель — запасной |
| 50 | — | — | Предохранитель — запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| 52 | — | 10 ампер красный | Подстаканники с подогревом/выключатели обогрева задних сидений — при наличии |
| 53 | — | 10 ампер красный | Модуль HVAC/датчик температуры автомобиля |
| 54 | — | 10 ампер красный | Модуль подушки безопасности |
| 55 | — | — | Предохранитель — запасной |
| 56 | — | — | Предохранитель — запасной |
| 57 | — | — | Предохранитель — запасной |
| 58 | — | 10 ампер красный | Модуль подушки безопасности |
| 59 | — | 20 ампер желтый | Регулируемые педали - Полиция |
| 60 | — | — | Предохранитель — запасной |
| 61 | — | 20 ампер желтый | Прикуриватель — при наличии |
| 62 | — | — | Предохранитель — запасной |
| 63 | — | — | Предохранитель — запасной |
| 64 | — | 25 ампер чистый | Задние окна |
| 65 | — | 10 ампер красный | Модуль подушки безопасности |
| 66 | — | — | Предохранитель — запасной |
| 67 | — | 15 А Синий | Чувство бега |
| 68 | — | 15 А синий / 10 А красный | Освещение/задний солнцезащитный козырек/розетка питания консоли CTR — при наличии |
| 69 | — | — | Предохранитель — запасной |
| 70 | — | — | Предохранитель — запасной |
2016
Моторного отсека
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | - | - | Предохранитель - запасной |
| 2 | 40 А Зеленый | - | Вентилятор радиатора №1 — (без наддува 6,2 л) |
| 3 | 50 ампер красный | — | Рулевое управление с электроусилителем №1 — при наличии / Вентилятор радиатора (6,2 л с наддувом) — при наличии |
| 4 | 30 ампер розовый | - | Стартер |
| 5 | 40 А Зеленый | - | Электронный контроль устойчивости |
| 6 | 30 ампер розовый | - | Электронный контроль устойчивости |
| 7 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 1 |
| 8 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 2 |
| 9 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | - | 10 ампер красный | Безопасность — при наличии / лампа под капотом — полиция |
| 11 | - | 20 ампер желтый | Рога |
| 12 | - | 10 ампер красный | Муфта кондиционера |
| 13 | - | - | Предохранитель - запасной |
| 14 | - | - | Предохранитель - запасной |
| 15 | - | 20 ампер желтый | Левый HID — если есть |
| 16 | - | 20 ампер желтый | Правый HID — при наличии |
| 18 | 50 ампер красный | - | Вентилятор радиатора №2 — (без наддува 6,2 л) |
| 19 | 50 ампер красный | Рулевое управление с электроусилителем №2 — при наличии / вентилятор радиатора (6,2 л с наддувом) | |
| 20 | 30 ампер розовый | - | Мотор стеклоочистителя |
| 21 | 30 ампер розовый 20 ампер синий-полиция | Омыватели фар — при наличии полицейской биты Feed #2 | |
| 22 | 40 ампер зеленый / 20 ампер синий - Полиция | Насос охлаждения двигателя (6,2 л с наддувом) / Police Bat Feed # 3 | |
| 23 | 20 ампер синий | - | Корм для полицейских летучих мышей # 1 |
| 24 | 20 ампер синий | - | Полицейское зажигание / ACC Feed # 3 |
| 28 | - | - | Предохранитель - запасной |
| 29 | — | 15 А Синий | Модуль управления коробкой передач (Challenger/Charger Police) / Модуль электронного переключения передач (Challenger) |
| 30 | - | - | Предохранитель - запасной |
| 31 | - | 25 ампер чистый | Модуль двигателя |
| 32 | - | - | Предохранитель - запасной |
| 33 | - | - | Предохранитель - запасной |
| 34 | - | 25 ампер чистый | Силовой агрегат №1 |
| 35 | - | 20 ампер желтый | Силовой агрегат №2 |
| 36 | - | 10 ампер красный | Модуль антиблокировочной тормозной системы |
| 37 | 10 ампер красный | Контроллер двигателя / реле вентилятора Rad (зарядное устройство / 300) / модуль рулевого управления с электроусилителем (зарядное устройство / 300) / реле топливного насоса (зарядное устройство / 300) / 5-ступенчатая коробка передач | |
| 38 | - | 10 ампер красный | Модуль подушки безопасности |
| 39 | 10 ампер красный | EPS (Challenger) / EHPS (Police) / Реле муфты кондиционера / Реле вакуумного насоса / Реле топливного насоса (Challenger) / Реле вентилятора Rad (Challenger) | |
| 48 | 10 ампер красный | Модуль AYVD (Charger/300) / Отключение переднего моста (Charger/300) / Адаптивный круиз (Challenger) — при наличии | |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | - | 20 ампер желтый | Вакуумный насос |
| 52 | - | 5-амперный загар | Адаптивный круиз (зарядное устройство/300) — при наличии |
| 53 | - | - | Предохранитель - запасной |
Багажное отделение
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | - | Подача переднего PDC №1 |
| 3 | - | - | Предохранитель - запасной |
| 4 | 60 А Желтый | - | Подача переднего PDC № 2 |
| 5 | 30 А Розовый 20 А Синий — Полиция | — | Люк/плафон купола - Полиция |
| 6 | 40 А Зеленый | - | Наружное освещение №1 |
| 7 | 40 А Зеленый | - | Наружное освещение #2 |
| 8 | 30 ампер розовый | - | Внутреннее освещение |
| 9 | 40 А Зеленый | - | Силовые замки |
| 10 | 30 ампер розовый | - | Модуль управления дверью водителя |
| 11 | 30 ампер розовый | - | Модуль управления дверью пассажира |
| 12 | — | 20 ампер желтый | Двойной USB-порт на центральной консоли сзади/прикуриватель IP — при наличии |
| 15 | 40 А Зеленый | - | Вентилятор ОВКВ |
| 16 | 20 ампер синий | - | Левый прожектор - Полиция |
| 17 | - | - | Предохранитель - запасной |
| 18 | 30 ампер розовый | - | Мод Сетевой Интерфейс - Полиция |
| 19 | - | - | Предохранитель - запасной |
| 20 | - | - | Предохранитель - запасной |
| 21 | 30 ампер розовый | - | Топливный насос |
| 22 | - | 20 Ампер Желтый - Полиция | Правый прожектор - Полиция |
| 23 | - | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | - | 10 ампер красный | Интегрированный центральный стек |
| 25 | - | 10 ампер красный | Монитор давления в шинах |
| 26 | — | 15 А Синий | Модуль трансмиссии Cygnus (зарядное устройство/300)/ модуль электронного переключения передач (зарядное устройство/300) |
| 27 | - | 25 ампер чистый | Усилитель — при наличии |
| 31 | - | 25-амперный выключатель | Сиденья с электроприводом — при наличии |
| 32 | - | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | — | 15 А Синий | Выключатель зажигания/модуль РЧ-концентратора/блокировка рулевой колонки (300) — при наличии |
| 34 | - | 10 ампер красный | Модуль рулевой колонки/часы (300) |
| 35 | - | 5-амперный загар | Датчик батареи |
| 36 | - | 15 А Синий | Электронный выпускной клапан — при наличии |
| 37 | - | 20 ампер желтый | Радио |
| 38 | - | 20 ампер желтый | Розетка питания внутри подлокотника/консоли Media Hub |
| 40 | - | - | Предохранитель - запасной |
| 41 | - | - | Предохранитель - запасной |
| 42 | 30 ампер розовый | - | Задняя разморозка |
| 43 | — | 20 ампер желтый | Комфортное сиденье и модуль рулевого колеса (руль с подогревом/задние сиденья с подогревом) |
| 44 | - | 10 ампер красный | Парктроник/слепая зона/камера заднего вида |
| 45 | — | 15 А Синий | Приборная панель / зеркало заднего вида / компас (зарядное устройство / 300) / датчик влажности |
| 46 | - | - | Предохранитель - запасной |
| 47 | — | 10 ампер красный | Адаптивное переднее освещение / Автоматический дальний свет / Дневные ходовые огни — при наличии |
| 48 | - | 20 ампер желтый | Активная подвеска — при наличии |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | - | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| 52 | — | 10 ампер красный | Подстаканники с подогревом/выключатели обогрева задних сидений — при наличии |
| 53 | - | 10 ампер красный | Модуль HVAC/датчик температуры в автомобиле |
| 54 | - | - | Предохранитель - запасной |
| 55 | - | - | Предохранитель - запасной |
| 56 | - | - | Предохранитель - запасной |
| 57 | - | - | Предохранитель - запасной |
| 58 | - | 10 ампер красный | Модуль подушки безопасности |
| 59 | - | 20 ампер желтый | Регулируемые педали - Полиция |
| 60 | - | 5-амперный загар | Форсунки омывателя с подогревом (зарядное устройство) |
| 61 | - | - | Предохранитель - запасной |
| 62 | - | - | Предохранитель - запасной |
| 63 | - | - | Предохранитель - запасной |
| 64 | - | 25-амперный выключатель | Задние окна (зарядное устройство/300) |
| 65 | - | 10 ампер красный | Модуль подушки безопасности |
| 66 | - | - | Предохранитель - запасной |
| 67 | 10 ампер красный | Датчик дождя и света / Люк в крыше / Внутреннее зеркало заднего вида / Подсветка розетки (центральная консоль) / Реле полиции Run Acc | |
| 68 | — | 10 ампер красный | Двойная розетка питания USB — R/A Sense (зарядное устройство/300) Задняя солнцезащитная шторка (зарядное устройство/300) |
| 69 | - | - | Предохранитель - запасной |
| 70 | - | - | Предохранитель - запасной |
2017
Моторного отсека
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | - | - | Предохранитель - запасной |
| 2 | 40 А Зеленый | - | Вентилятор радиатора №1 — (без наддува 6,2 л) |
| 3 | 50 ампер красный | — | Рулевое управление с электроусилителем №1 — при наличии / Вентилятор радиатора (6,2 л с наддувом) — при наличии |
| 4 | 30 ампер розовый | - | Стартер |
| 5 | 40 А Зеленый | - | антиблокировочный тормоз |
| 6 | 30 ампер розовый | - | антиблокировочный тормоз |
| 7 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 1 |
| 8 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 2 |
| 9 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | — | 10 ампер красный | Вторжение MOD (300) - Если есть / Лампа под капотом - Полиция |
| 11 | - | 20 ампер желтый | Рога |
| 12 | - | 10 ампер красный | Муфта кондиционера |
| 13 | - | - | Предохранитель - запасной |
| 14 | - | - | Предохранитель - запасной |
| 15 | - | 20 ампер желтый | Левый HID — если есть |
| 16 | - | 20 ампер желтый | Правый HID — при наличии |
| 18 | 50 ампер красный | - | Вентилятор радиатора — (без наддува 6,2 л) |
| 19 | 50 ампер красный | — | Рулевое управление с электроусилителем №2 — при наличии / Вентилятор радиатора №2 (6,2 л с наддувом) |
| 20 | 30 ампер розовый | - | Мотор стеклоочистителя |
| 21 | 30 А Розовый 20 А Синий — Полиция | — | Омыватели фар — при наличии полицейской биты Feed #2 |
| 22 | 40 ампер зеленый / 20 ампер синий - полиция | — | Насос охлаждения двигателя (6,2 л с наддувом) / Police Bat Feed # 3 |
| 23 | 20 ампер синий | - | Корм для полицейских летучих мышей # 1 |
| 24 | 20 ампер синий | - | Полицейское зажигание / ACC Feed # 3 |
| 28 | - | - | Предохранитель - запасной |
| 29 | 15 А Синий | Модуль управления коробкой передач (Challenger/Charger Police)/Электронный модуль переключения передач (Challenger) | |
| 30 | - | - | Предохранитель - запасной |
| 31 | - | 25 ампер чистый | Модуль двигателя |
| 32 | - | - | Предохранитель - запасной |
| 33 | - | - | Предохранитель - запасной |
| 34 | - | 25 ампер чистый | Силовой агрегат №1 |
| 35 | - | 20 ампер желтый | Силовой агрегат №2 |
| 36 | - | 10 ампер красный | Модуль антиблокировочной тормозной системы |
| 37 | 10 ампер красный | Контроллер двигателя / реле вентилятора Rad (зарядное устройство / 300) / модуль рулевого управления с электроусилителем (зарядное устройство / 300) / 5-ступенчатая коробка передач TCM | |
| 38 | - | 10 ампер красный | Модуль подушки безопасности |
| 39 | 10 ампер красный | EPS (Challenger) / EHPS (Police) / Реле сцепления кондиционера / Реле вакуумного насоса / Реле вентилятора Rad (Challenger) | |
| 48 | - | 10 ампер красный | Отключение модуля полного привода/переднего моста — при наличии |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | - | 20 ампер желтый | Вакуумный насос |
| 52 | - | 5-амперный загар | Адаптивный круиз — при наличии |
| 53 | - | - | Предохранитель - запасной |
Багажное отделение
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | - | Подача переднего PDC №1 |
| 3 | - | - | Предохранитель - запасной |
| 4 | 60 А Желтый | - | Подача переднего PDC № 2 |
| 5 | 30 А Розовый 20 А Синий — Полиция | — | Люк/плафон купола - Полиция |
| 6 | 40 А Зеленый | - | Наружное освещение №1 |
| 7 | 40 А Зеленый | - | Наружное освещение #2 |
| 8 | 30 ампер розовый | - | Внутреннее освещение |
| 9 | 40 А Зеленый | - | Силовые замки |
| 10 | 30 ампер розовый | - | Модуль управления дверью водителя |
| 11 | 30 ампер розовый | - | Модуль управления дверью пассажира |
| 12 | - | 20 ампер желтый | Двойной USB-порт на задней панели центральной консоли/ прикуриватель IP — при наличии |
| 15 | 40 А Зеленый | - | Вентилятор ОВКВ |
| 16 | 20 ампер синий | - | Левый прожектор - Полиция |
| 17 | - | - | Предохранитель - запасной |
| 18 | 30 ампер розовый | - | Мод Сетевой Интерфейс - Полиция |
| 19 | - | - | Предохранитель - запасной |
| 20 | - | - | Предохранитель - запасной |
| 21 | 30 ампер розовый | - | Топливный насос |
| 22 | - | 20 Ампер Желтый - Полиция | Правый прожектор - Полиция |
| 23 | - | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | - | 10 ампер красный | Интегрированный центральный стек |
| 25 | - | 10 ампер красный | Монитор давления в шинах |
| 26 | 15 А Синий | Модуль трансмиссии Cygnus (зарядное устройство/300) / модуль электронного переключения передач (зарядное устройство/300) | |
| 27 | - | 25 ампер чистый | Усилитель — при наличии |
| 31 | - | 25-амперный выключатель | Сиденья с электроприводом — при наличии |
| 32 | - | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | — | 15 А Синий | Выключатель зажигания/модуль РЧ-концентратора/блокировка рулевой колонки (300) — при наличии |
| 34 | — | 10 ампер красный | Модуль рулевой колонки/часы (300) |
| 35 | - | 5-амперный загар | Датчик батареи |
| 36 | — | 15 А Синий | Электронный выпускной клапан — при наличии |
| 37 | - | 20 ампер желтый | Радио |
| 38 | — | 20 ампер желтый | Розетка внутри подлокотника/ медиаконцентратор консоли |
| 40 | - | - | Предохранитель - запасной |
| 41 | - | - | Предохранитель - запасной |
| 42 | 30 ампер розовый | - | Задняя разморозка |
| 43 | 20 ампер желтый | Комфортное сиденье и модуль рулевого колеса (руль с подогревом/задние сиденья с подогревом) | |
| 44 | — | 10 ампер красный | Парктроник/слепая зона/камера заднего вида |
| 45 | 15 А Синий | Приборная панель / зеркало заднего вида / компас (зарядное устройство / 300) / датчик влажности / передняя камера (выход из полосы движения) | |
| 46 | - | - | Предохранитель - запасной |
| 47 | 10 ампер красный | Адаптивное переднее освещение / дневные ходовые огни — при наличии | |
| 48 | — | 20 ампер желтый | Активная подвеска — (6,4 л / 6,2 л) |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом/вентиляцией — при наличии |
| 52 | 10 ампер красный | Подстаканники с подогревом/выключатели обогрева задних сидений — при наличии | |
| 53 | — | 10 ампер красный | Модуль HVAC/датчик температуры в автомобиле |
| 54 | - | - | Предохранитель - запасной |
| 55 | - | - | Предохранитель - запасной |
| 56 | - | - | Предохранитель - запасной |
| 57 | - | - | Предохранитель - запасной |
| 58 | - | 10 ампер красный | Модуль подушки безопасности |
| 59 | - | 20 ампер желтый | Регулируемые педали - Полиция |
| 60 | - | - | Предохранитель - запасной |
| 61 | - | - | Предохранитель - запасной |
| 62 | - | - | Предохранитель - запасной |
| 63 | - | - | Предохранитель - запасной |
| 64 | - | 25-амперный выключатель | Задние окна (зарядное устройство/300) |
| 65 | - | 10 ампер красный | Модуль подушки безопасности |
| 66 | - | - | Предохранитель - запасной |
| 67 | 10 ампер красный | Датчик дождя и света / Люк в крыше / Внутреннее зеркало заднего вида / Реле полиции Run Acc | |
| 68 | 10 ампер красный | Двойная розетка питания USB — R/A Sense (зарядное устройство/300) Задний солнцезащитный козырек (зарядное устройство/300) Таймер RR USB | |
| 69 | - | - | Предохранитель - запасной |
| 70 | - | - | Предохранитель - запасной |
2018, 2019
Моторного отсека
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | - | - | Предохранитель - запасной |
| 2 | 40 А Зеленый | — | Вентилятор радиатора №1 — (без наддува 6,2 л) |
| 3 | 50 ампер красный | - | Рулевое управление с электроусилителем №1 — при наличии |
| 4 | 30 ампер розовый | - | Стартер |
| 5 | 40 А Зеленый | - | антиблокировочный тормоз |
| 6 | 30 ампер розовый | - | антиблокировочный тормоз |
| 7 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 1 |
| 8 | 50 А красный / 20 А синий | — | Вентилятор радиатора (6,2 л с наддувом) / Полицейский зажигательный забег / ACC # 2 |
| 9 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | — | 10 ампер красный | Вторжение MOD (300) - Если есть / Лампа под капотом - Полиция |
| 11 | - | 20 ампер желтый | Рога |
| 12 | - | 10 ампер красный | Муфта кондиционера |
| 13 | - | - | Предохранитель - запасной |
| 14 | - | - | Предохранитель - запасной |
| 15 | - | 20 ампер желтый | Левый HID — если есть |
| 16 | - | 20 ампер желтый | Правый HID — при наличии |
| 18 | 50 ампер красный | - | Вентилятор радиатора — (без наддува 6,2 л) |
| 19 | 50 ампер красный | - | Рулевое управление с электроусилителем №2 — при наличии |
| 20 | 30 ампер розовый | - | Мотор стеклоочистителя |
| 21 | 30 А Розовый 20 А Синий — Полиция | Омыватели фар — при наличии полицейской биты Feed #2 | |
| 22 | 40 ампер зеленый / 20 ампер синий - полиция | Насос охлаждения двигателя (6,2 л с наддувом) / Police Bat Feed # 3 | |
| 23 | 20 ампер синий | - | Корм для полицейских летучих мышей # 1 |
| 24 | 50 А красный / 20 А синий | — | Вентилятор радиатора (6,2 л с наддувом) / Полицейское зажигание / Подача ACC № 3 |
| 28 | - | - | Предохранитель - запасной |
| 29 | 15 А Синий | Модуль управления коробкой передач (Challenger/Charger Police) / Модуль электронного переключения передач (Challenger) | |
| 30 | - | - | Предохранитель - запасной |
| 31 | - | 25 ампер чистый | Модуль двигателя |
| 32 | - | - | Предохранитель - запасной |
| 33 | - | - | Предохранитель - запасной |
| 34 | - | 25 ампер чистый | Силовой агрегат №1 |
| 35 | - | 20 ампер желтый | Силовой агрегат №2 |
| 36 | - | 10 ампер красный | 2018: Модуль антиблокировочной системы тормозов 2019: Модуль антиблокировочной системы тормозов/модуль блокировки рулевой колонки (300 при наличии) |
| 37 | 10 ампер красный | Контроллер двигателя / реле вентилятора Rad (зарядное устройство / 300) / модуль рулевого управления с электроусилителем (зарядное устройство / 300) / 5-ступенчатая коробка передач TCM | |
| 38 | - | 10 ампер красный | Модуль подушки безопасности |
| 39 | 10 ампер красный | EPS (Challenger) / EHPS (Police) / Реле сцепления кондиционера / Реле вакуумного насоса / Реле вентилятора Rad (Challenger) | |
| 48 | — | 10 ампер красный | Отключение модуля полного привода/переднего моста — при наличии |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | - | 20 ампер желтый | Вакуумный насос |
| 52 | - | 5-амперный загар | Адаптивный круиз — при наличии |
| 53 | - | - | Предохранитель - запасной |
Багажное отделение
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | - | Подача переднего PDC №1 |
| 3 | - | - | Предохранитель - запасной |
| 4 | 60 А Желтый | - | Подача переднего PDC № 2 |
| 5 | 30 А Розовый 20 А Синий — Полиция | - | Люк в крыше/плафон купола — Полиция |
| 6 | 40 А Зеленый | - | Наружное освещение №1 |
| 7 | 40 А Зеленый | - | Наружное освещение #2 |
| 8 | 30 ампер розовый | - | Внутреннее освещение |
| 9 | 40 А Зеленый | - | Силовые замки |
| 10 | 30 ампер розовый | - | Модуль управления дверью водителя |
| 11 | 30 ампер розовый | - | Модуль управления дверью пассажира |
| 12 | 20 ампер желтый | Двойной USB-порт на центральной консоли сзади/прикуриватель IP — при наличии | |
| 15 | 40 А Зеленый | - | Вентилятор ОВКВ |
| 16 | 20 ампер синий | - | Левый прожектор - Полиция |
| 17 | 20 ампер синий | - | Правый прожектор - Полиция |
| 18 | 30 ампер розовый | - | Сетевой интерфейс Mod-Police |
| 19 | - | - | Предохранитель - запасной |
| 20 | - | - | Предохранитель - запасной |
| 21 | 30 ампер розовый | - | Топливный насос (не 6,2 л SRT Demon) |
| 22 | - | 5-амперный загар | Мод кибер-шлюза |
| 23 | - | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | - | 10 ампер красный | Интегрированный центральный стек |
| 25 | - | 10 ампер красный | Монитор давления в шинах |
| 26 | 15 А Синий | Модуль трансмиссии Cygnus (зарядное устройство/300) / модуль электронного переключения передач (зарядное устройство/300) | |
| 27 | - | 25 ампер чистый | Усилитель — при наличии |
| 31 | - | 25-амперный выключатель | Сиденья с электроприводом — при наличии |
| 32 | - | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | - | 15 А Синий | Выключатель зажигания/модуль РЧ-концентратора/блокировка рулевой колонки (300) — при наличии |
| 34 | - | 10 ампер красный | Модуль рулевой колонки/часы (300) |
| 35 | - | 5-амперный загар | Датчик батареи |
| 36 | - | 15 А Синий | Электронный выпускной клапан — при наличии |
| 37 | - | 20 ампер желтый | Радио |
| 38 | - | 20 ампер желтый | Розетка питания внутри подлокотника/консоли Media Hub |
| 40 | 30 ампер розовый | — | Топливный насос (6,2 л SRT Demon — при наличии) |
| 41 | 30 ампер розовый | — | Топливный насос (6,2 л SRT Demon — при наличии) |
| 42 | 30 ампер розовый | - | Задняя разморозка |
| 43 | 20 ампер желтый | Комфортное сиденье и модуль рулевого колеса (руль с подогревом/задние сиденья с подогревом) | |
| 44 | - | 10 ампер красный | Парктроник/слепая зона/камера заднего вида |
| 45 | - | 15 А Синий | Приборная панель / Зеркало заднего вида / Компас (зарядное устройство / 300) / Датчик влажности / Передняя камера (выход из полосы движения) / Кибершлюз |
| 46 | - | - | Предохранитель - запасной |
| 47 | 10 ампер красный | Адаптивное переднее освещение / дневные ходовые огни — при наличии | |
| 48 | — | 20 ампер желтый | Активная подвеска — (6,4 л / 6,2 л) |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом/вентиляцией — при наличии |
| 52 | 10 ампер красный | Подстаканники с подогревом/выключатели обогрева задних сидений — при наличии | |
| 53 | — | 10 ампер красный | Модуль HVAC/датчик температуры в автомобиле |
| 54 | - | - | Предохранитель - запасной |
| 55 | - | - | Предохранитель - запасной |
| 56 | - | - | Предохранитель - запасной |
| 57 | - | - | Предохранитель - запасной |
| 58 | - | 10 ампер красный | Модуль подушки безопасности |
| 59 | - | 20 ампер желтый | Регулируемые педали - Полиция |
| 60 | - | - | Предохранитель - запасной |
| 61 | - | - | Предохранитель - запасной |
| 62 | - | - | Предохранитель - запасной |
| 63 | - | - | Предохранитель - запасной |
| 64 | — | 25-амперный выключатель | Задние окна (зарядное устройство/300) |
| 65 | - | 10 ампер красный | Модуль подушки безопасности |
| 66 | - | - | Предохранитель - запасной |
| 67 | 10 ампер красный | Датчик дождя и света / Люк в крыше / Внутреннее зеркало заднего вида / Реле полиции Run Acc | |
| 68 | 10 ампер красный | Двойная розетка питания USB - R/A Sense (зарядное устройство/300) Задний солнцезащитный козырек (зарядное устройство/300) Таймер RR USB | |
| 69 | - | - | Предохранитель - запасной |
| 70 | - | - | Предохранитель - запасной |
