Предохранители и реле Dodge Dakota (1996-2000)
Схемы относятся к указанным годам и вариантам Dodge Dakota (1996-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Додж Дакота 1996-2000 гг.
Предохранители прикуривателя (розетки) в Dodge Dakota: предохранитель № 15 в блоке предохранителей панели приборов и предохранитель № 2 (дизель) или № 4 (бензин) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

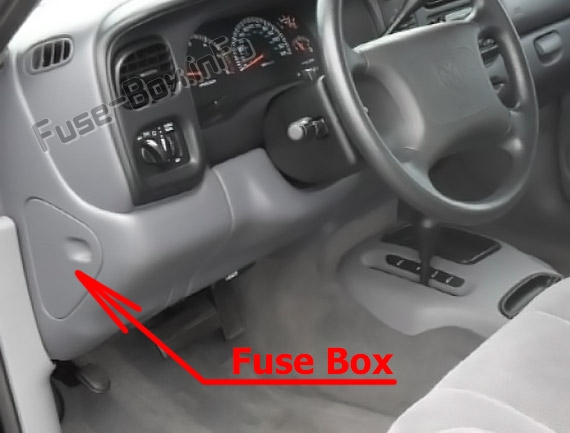

Расположение блока предохранителей
Панель предохранителей находится за крышкой на приборной панели со стороны водителя.

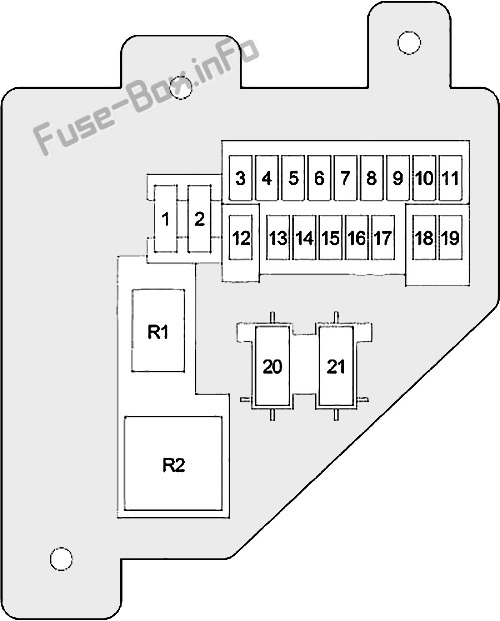

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20 | Реле указателя поворота фар, реле муфты компрессора кондиционера, реле звукового сигнала, модуль центрального таймера (VTSS) |
| 2 | 15 | Переключатель парковочного/нейтрального положения (автоматическая коробка передач), переключатель фонарей заднего хода (механическая коробка передач) |
| 3 | 10 | ABS |
| 4 | 15 | Приборный щиток |
| 5 | 5 | Управление отопителем кондиционера, управление отопителем (кроме кондиционера), лампа приемника пепла, радио, комбинация приборов |
| 6 | 20 | Реле стеклоочистителя, многофункциональный переключатель, модуль центрального таймера, мотор стеклоочистителя |
| 7 | 15 | Реле электровентилятора, реле муфты компрессора кондиционера |
| 8 | 10 | Радио |
| 9 | 10 | Бензин: модуль управления силовым агрегатом, реле топливного насоса, реле автоматического отключения, реле вентилятора радиатора; Дизель: модуль управления двигателем, реле подогревателя топлива |
| 10 | 15 | Комбинированный флешер |
| 11 | 10 | Соленоид EVAP/продувки, потолочная консоль, модуль центрального таймера |
| 12 | 15 | Лампа перчаточного ящика, радио, разъем канала передачи данных, лампа / переключатель под капотом, купольная лампа, потолочная консоль, переключатель зеркал с электроприводом |
| 13 | 20 | Центральный переключатель таймера, переключатель электрического стеклоподъемника/дверного замка |
| 14 | 15 | Переключатель фар (городской фонарь, задний фонарь/стоп-сигнал, лампа номерного знака, управление отопителем кондиционера, управление отопителем (кроме кондиционера), лампа приемника пепла, радио, комбинация приборов) |
| 15 | 15 | Зажигалка |
| 16 | - | Не используется |
| 17 | 10 | Приборный щиток |
| 18 | 10 | Модуль управления подушками безопасности |
| 19 | 10 | Модуль управления подушкой безопасности, выключатель подушки безопасности пассажира |
| Автоматический выключатель | ||
| 20 | 25 | Переключатель электрического стеклоподъемника/дверного замка |
| 21 | - | Не используется |
| Реле | ||
| R1 | Horn | |
| R2 | Комбинированный флешер |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

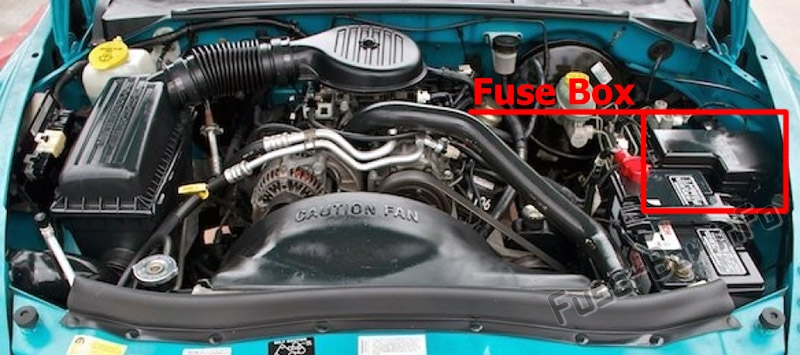

Расположение блока предохранителей

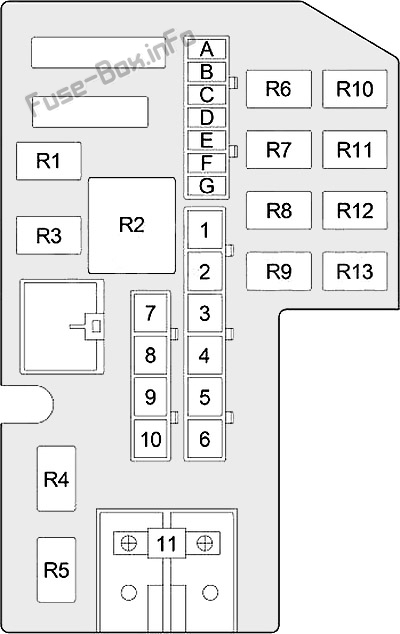

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| A | 15 или 25 | Бензин (15А): кислородный датчик; Дизель (25 А): реле муфты компрессора кондиционера, модуль управления двигателем, модуль управления трансмиссией, электрический вакуумный модулятор |
| B | 15 | Левая фара |
| C | 20 | Реле противотуманных фар |
| D | 25 | Комбинированный флешер |
| E | 20 | Выключатель стоп-сигнала |
| F | 10 или 20 | Бензин (20А): Реле управления коробкой передач; Дизель (10 А): реле автоматического выключения, модуль управления силовым агрегатом |
| G | 15 | Правая фара |
| 1 | 20 или 50 | Бензин (20 А): модуль управления силовым агрегатом, реле топливного насоса; Дизель (50А): Реле подогревателя топлива |
| 2 | 20 или 30 | Бензин (30 А): реле вентилятора радиатора; Дизель (20 А): розетка |
| 3 | 50 | Бензин (30 А): реле автоматического отключения (топливная форсунка, катушка зажигания, модуль управления силовым агрегатом, предохранитель: «А»); Дизель (50 А): Реле автоматического отключения (ТНВД, реле свечей накаливания, предохранитель: «А») |
| 4 | 20 или 50 | Бензин (20А): розетка; Дизель (50 А): реле свечей накаливания |
| 5 | 40 | Реле электродвигателя вентилятора |
| 6 | 50 | Реле свечей накаливания (дизель) |
| 7 | 50 | Предохранители салона: «1», «4», «12», «13», «14», «21» |
| 8 | 30 | ABS |
| 9 | 40 | Реле стартера, замок зажигания (предохранители в салоне: «2», «3», «7», «18», «20»), реле вентилятора радиатора, реле топливного насоса, реле автоматического выключения |
| 10 | 40 | Замок зажигания (реле стартера, предохранители в салоне: «6», «8», «9», «10», «11», «15», «16», «17», «19») |
| 11 | 140 | Генератор |
| Реле | ||
| R1 | щетка стеклоочистителя | |
| R2 | Двигатель вентилятора | |
| R3 | Стартер | |
| R4 | Не используется | |
| R5 | Противотуманная фара | |
| R6 | Не используется | |
| R7 | Управление коробкой передач (бензин) | |
| R8 | Муфта компрессора кондиционера | |
| R9 | Автоматическое выключение | |
| R10 | Не используется | |
| R11 | Вентилятор радиатора (бензин) | |
| R12 | Мигалка фар | |
| R13 | Топливный насос (бензин) |
