Предохранители и реле Dodge Dakota (2001-2004)
Схемы относятся к указанным годам и вариантам Dodge Dakota (2001-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Додж Дакота 2001-2004 гг.
Предохранители прикуривателя (розетки) в Dodge Dakota: предохранитель № 17 в блоке предохранителей панели приборов и предохранитель «D» в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

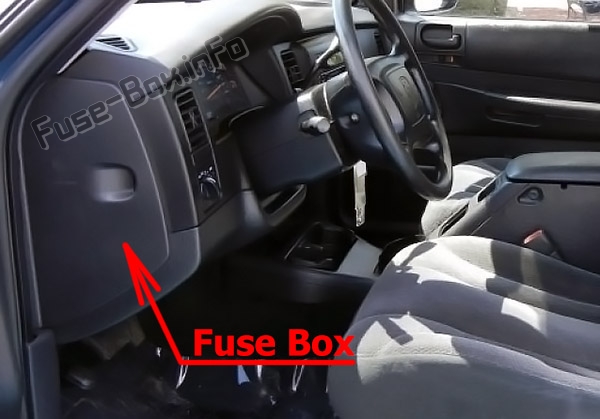

Расположение блока предохранителей
Панель предохранителей находится за крышкой на панели приборов со стороны водителя.

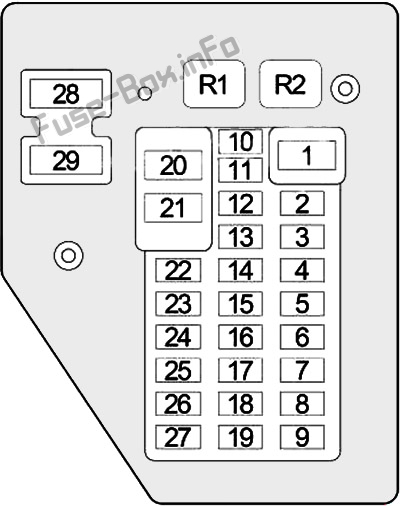

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 | Модуль иммобилайзера Sentry Key, комбинация приборов, купольная лампа, лампа и выключатель перчаточного ящика, модуль двери водителя, разъем канала передачи данных, потолочная консоль, лампа в багажном отделении, радио (2000-2001), лампа на центральной консоли (2000-2001) |
| 2 | 20 | Реле звукового сигнала |
| 3 | 20 | 2002-2004: Радио |
| 4 | 20 | Реле стояночных фонарей (передний указатель парковки/сигнала поворота, передний боковой габаритный фонарь, лампа номерного знака, задний задний фонарь/сигнал остановки/сигнала поворота, модуль центрального таймера, предохранитель в моторном отсеке: «T») |
| 5 | 20 | Реле переднего стеклоочистителя, модуль центрального таймера, многофункциональный переключатель, электродвигатель стеклоочистителя |
| 6 | - | Не используется |
| 7 | - | Не используется |
| 8 | 10 | Комбинация приборов, модуль управления силовым агрегатом, модуль управления коробкой передач |
| 9 | 5 | Комбинация приборов, управление отопителем кондиционера, радио, селекторный переключатель раздаточной коробки, потолочная консоль, лампа переключения передач, прикуриватель |
| 10 | 10 | Модуль управления силовым агрегатом, реле топливного насоса, реле вентилятора радиатора, модуль иммобилайзера Sentry Key |
| 11 | 10 | Реле муфты компрессора кондиционера, автоматическое зеркало «день/ночь», потолочная консоль, модуль центрального таймера, селекторный переключатель раздаточной коробки, соленоид рабочего цикла EVAP/продувки (2000-2001) |
| 12 | 10 | Реле стартера, модуль управления силовым агрегатом |
| 13 | 15 или 20 | Усилитель (2000-2001 - 15А; 2002-2004 - 20А) |
| 14 | 10 | Приборный щиток |
| 15 | 10 | Силовое зеркало |
| 16 | - | Не используется |
| 17 | 15 | Прикуриватель/розетка |
| 18 | 10 | Радио |
| 19 | 10 | Комбинированный флешер |
| 20 | 10 | Модуль управления подушкой безопасности, выключатель подушки безопасности пассажира |
| 21 | 10 | Модуль управления подушками безопасности |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | 15 | Реле обогревателя заднего стекла |
| 25 | 10 | Управление отоплением и кондиционированием воздуха |
| 26 | 15 | Фонарь заднего хода, соленоид трансмиссии/TRS в сборе (4,7 л + автоматическая коробка передач), выключатель фонаря заднего хода (механическая коробка передач), выключатель блокировки двери пассажира, автоматическое зеркало «день/ночь», разъем для буксировки прицепа |
| 27 | 10 | ABS |
| 28 | 25 | Модуль двери водителя (стеклоподъемник) |
| 29 | - | Не используется |
| Реле | ||
| R1 | Horn | |
| R2 | Парковая лампа |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

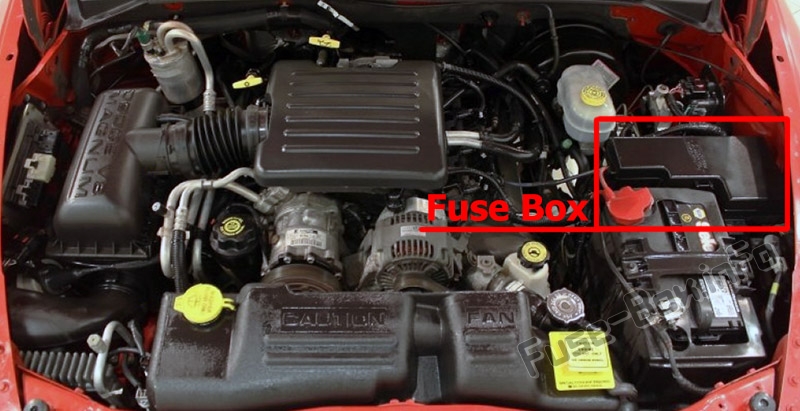

Расположение блока предохранителей

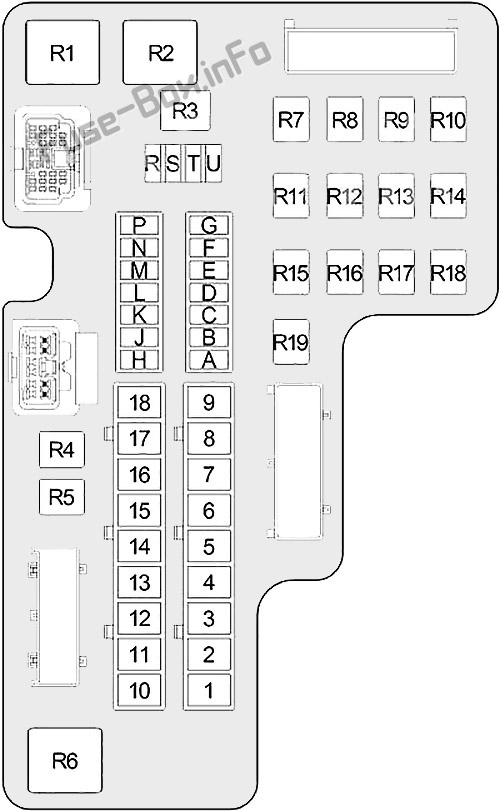

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20 или 30 | Комбинированная мигалка (2000-2001 - 30А; 2002-2004 - 20А) |
| 2 | 20 | Реле топливного насоса, модуль управления силовым агрегатом |
| 3 | 20 | Модуль центрального таймера |
| 4 | 40 | Реле обогревателя заднего стекла, предохранители в салоне: "15" |
| 5 | 20 | Выключатель стоп-сигнала |
| 6 | 30 | Электрический тормоз (буксировка прицепа) |
| 7 | 40 | Предохранители салона: «1», «2», «3», «4», «13») |
| 8 | 40 | ABS |
| 9 | 50 | Замок зажигания (предохранители в салоне: «21», «24», «25», «26», «27») |
| 10 | 40 | Замок зажигания (предохранители в салоне: «17», «18», «19») |
| 11 | 30 | Реле автоматического выключения (модуль управления силовым агрегатом, конденсатор, катушка зажигания, топливная форсунка) |
| 12 | 20 | Модуль центрального таймера |
| 13 | 40 | Замок зажигания (двигатель вентилятора) |
| 14 | 50 | Переключатель сиденья с электроприводом |
| 15 | 40 или 50 | Реле вентилятора радиатора |
| 16 | 50 | Реле стартера |
| 17 | 50 | Замок зажигания (предохранители в салоне: «5», «28») |
| 18 | - | Не используется |
| A | 20 | Модуль управления раздаточной коробкой |
| B | 10 | Реле муфты компрессора кондиционера |
| C | 20 | Соединитель прицепа |
| D | 20 | Центральная розетка |
| E | 20 | Замок зажигания (предохранители в салоне: «8», «10», «11», «12», «14», «20») |
| F | 20 | Реле управления коробкой передач (датчик диапазона коробки передач (3,7 л), узел соленоида коробки передач/реле давления (3,7 л), узел соленоида коробки передач/TRS (4,7 л), модуль управления силовым агрегатом) |
| G | - | Не используется |
| H | 20 | Реле противотуманных фар (противотуманные фары, переключатель фар, модуль центрального таймера) |
| J | - | Не используется |
| K | - | Не используется |
| L | - | Не используется |
| M | - | Не используется |
| N | - | Не используется |
| P | - | Не используется |
| R | - | Не используется |
| S | - | Не используется |
| T | 10 | Соединитель прицепа |
| U | 20 | Датчик кислорода |
| Реле | ||
| R1 | Вентилятор радиатора | |
| R2 | Автоматическое выключение | |
| R3 | Не используется | |
| R4 | Не используется | |
| R5 | Не используется | |
| R6 | EBL | |
| R7 | Топливный насос | |
| R8 | Не используется | |
| R9 | Муфта компрессора кондиционера | |
| R10 | Противотуманная фара | |
| R11 | Не используется | |
| R12 | Датчик кислорода | |
| R13 | Не используется | |
| R14 | Управление передачей | |
| R15 | Не используется | |
| R16 | Не используется | |
| R17 | Стартер | |
| R18 | щетка стеклоочистителя | |
| R19 | Не используется |
