Предохранители и реле Dodge Dakota (2005-2011)
Схемы относятся к указанным годам и вариантам Dodge Dakota (2005-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Додж Дакота 2005-2011 гг.
Предохранители прикуривателя (розетка)это предохранители №22 и 28 в РП.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

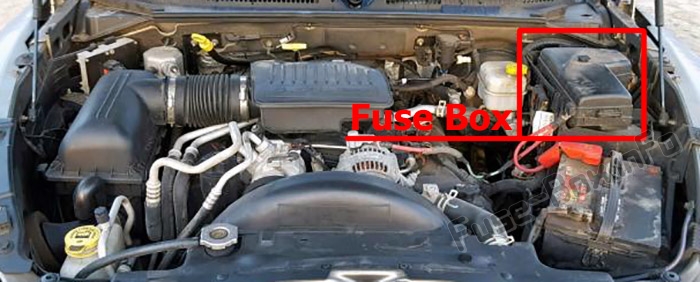

Центр распределения электроэнергии
Центр распределения мощности (PDC) расположен с левой стороны моторного отсека (со стороны водителя).
Описание каждого предохранителя и компонента может быть выштамповано на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке, что соответствует следующей таблице.

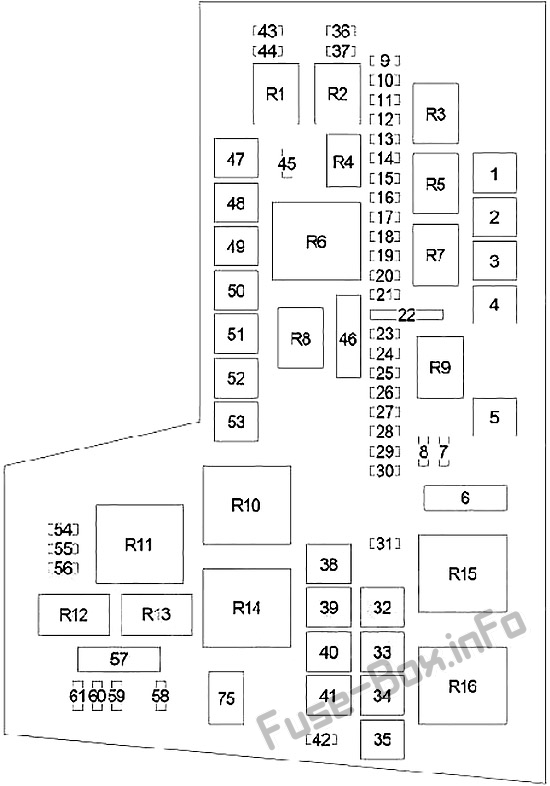

Схема блока предохранителей
Схема блока предохранителей
2006, 2007, 2008
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Запасной | ||
| 2 | 40 А Зеленый | Аксессуар зажигания (ACC) | |
| 3 | 30 ампер розовый | Электрический тормоз | |
| 4 | 50 ампер красный | Сиденье с электроприводом | |
| 5 | 40 А Зеленый | Только запуск зажигания | |
| 6 | 20 ампер желтый | Зажигание выключено (IOD), узел салона (CCN), радио | |
| 7 | 10 ампер красный | Модуль управления силовым агрегатом (PCM)/топливо/радиатор/катушки переменного тока | |
| 8 | 10 ампер красный | Салонный узел (CCN)/Зеркало/4x4 | |
| 9 | 10 ампер красный | Система подушек безопасности №3 | |
| 10 | Запасной | ||
| 11 | 10 ампер красный | Муфта переменного тока | |
| 12 | 15 А Синий | T Буксировка Lt Остановка/поворот | |
| 13 | 15 А Синий | Trailer Tow Rt Остановка/поворот | |
| 14 | 20 ампер желтый | Выключение зажигания (IOD) #2 | |
| 15 | 25 ампер натуральный | Модуль управления трансмиссией/трансмиссией (PCM) | |
| 16 | 20 ампер желтый | Horn | |
| 17 | 20 ампер желтый | Подача АБС (клапаны) | |
| 18 | 20 ампер желтый | Топливный насос | |
| 19 | 15 А Синий | Центральный верхний стоп-сигнал (CHMSL) | |
| 20 | 20 ампер желтый | Узел салонного отсека (CCN) Дверные замки/тормоз Блокировка переключения передач (BTSI) | |
| 21 | 25 ампер натуральный | Аудио усилитель | |
| 22 | 20 ампер желтый | Розетка питания (отключаемая) | |
| 23 | 20 ампер желтый | Противотуманные фары | |
| 24 | 20 ампер желтый | Модуль управления силовым агрегатом (PCM) B+ | |
| 25 | 15 А Синий | Подсветка салонного узла (CCN) | |
| 26 | Запасной | ||
| 27 | 10 ампер красный | Силовое зеркало | |
| 28 | 20 ампер желтый | Розетка | |
| 29 | 20 ампер желтый | Передний модуль управления (FCM) 4 (стеклоочистители) | |
| 30 | Запасной | ||
| 31 | Запасной | ||
| 32 | 30 ампер розовый | Передний модуль управления (FCM) 1 (Внешние фонари № 1) | |
| 33 | 30 ампер розовый | Автоматическое выключение (ASD) | |
| 34 | 30 ампер розовый | Передний модуль управления (FCM) 2 (Внешний свет № 2) | |
| 35 | 40 А Зеленый | Двигатель вентилятора F1VAC | |
| 36 | 10 ампер красный | Зажигание ОНЛК/РН/СТ | |
| 37 | 10 ампер красный | Крэнк | |
| 38 | 20 ампер синий | Выполнить/Запустить | |
| 39 | 30 ампер розовый | Соленоид стартера | |
| 40 | Запасной | ||
| 41 | 30 ампер розовый | Мотор стеклоочистителя | |
| 42 | 25 ампер натуральный | Передний модуль управления (FCM) 5 (T-Case) | |
| 43 | 10 ампер красный | Лт Парк Лампы | |
| 44 | 10 ампер красный | РТ Парк Лампы | |
| 45 | 20 ампер желтый | Парковочные фонари для прицепа | |
| 46 | 10 ампер красный | Система подушек безопасности № 2 | |
| 47 | 40 А Зеленый | Зажигание/аксессуар | |
| 48 | 20 ампер синий | Люк на крыше/звуковая коробка | |
| 49 | 30 ампер розовый | Буксировка прицепа B+ | |
| 50 | 40 А Зеленый | Модуль антиблокировочной тормозной системы (ABS) (насос) | |
| 51 | 40 А Зеленый | Парковые лампы | |
| 52 | Запасной | ||
| 53 | 40 А Зеленый | Задний обогреватель | |
| 54 | Запасной | ||
| 55 | 10 ампер красный | Узел салонного отсека (CCN) Аксессуар (ACC) Feec | |
| 56 | 10 ампер красный | Сиденья с подогревом | |
| 57 | 20 ампер желтый | Система подушек безопасности № 2 | |
| 58 | 20 ампер желтый | Сиденья с подогревом | |
| 59 | 10 ампер красный | Модуль ОВКВ | |
| 60 | 10 ампер красный | Модуль АБС | |
| 61 | 20 ампер желтый | Передний модуль управления (FCM) 3 (фонари заднего хода) |
2009
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Запасной | ||
| 2 | Запасной | ||
| 3 | 30 ампер розовый | Электрический тормоз | |
| 4 | 50 ампер красный | Сиденье с электроприводом | |
| 5 | Запасной | ||
| 6 | 20 ампер желтый | Зажигание выключено (IOD), узел салона (CCN), радио | |
| 7 | 10 ампер красный | Модуль управления силовым агрегатом (PCM)/топливо/радиатор/катушки переменного тока | |
| 8 | 10 ампер красный | Салонный узел (CCN)/Зеркало/ 4x4 | |
| 9 | Запасной | ||
| 10 | 2 ампера серый | Слаботочный выключатель зажигания | |
| 11 | 10 ампер красный | Муфта переменного тока | |
| 12 | 15 А Синий | Trailer Tow Lt Остановка/поворот | |
| 13 | 15 А Синий | Trailer Tow Rt Остановка/поворот | |
| 14 | 20 ампер желтый | Выключение зажигания (IOD) #2 | |
| 15 | 25 ампер натуральный | Модуль управления трансмиссией/трансмиссией (PCM) | |
| 16 | 20 ампер желтый | Horn | |
| 17 | 20 ампер желтый | Подача АБС (клапаны) | |
| 18 | 20 ампер желтый | Топливный насос | |
| 19 | 15 А Синий | Центральный высокий стоп-сигнал (CHMSL) | |
| 20 | 20 ампер желтый | Узел салонного отсека (CCN) Дверные замки/тормоз Блокировка переключения передач (BTSI) | |
| 21 | 25 ампер натуральный | Аудио усилитель | |
| 22 | 20 ампер желтый | Розетка питания (отключаемая) | |
| 23 | 20 ампер желтый | Противотуманные фары | |
| 24 | 20 ампер желтый | Модуль управления силовым агрегатом (PCM) B+ | |
| 25 | 15 А Синий | Подсветка салонного узла (CCN) | |
| 26 | 20 ампер желтый | Зажигание Работа/Пуск Подача | |
| 27 | 10 ампер красный | Силовое зеркало | |
| 28 | 20 ампер желтый | Розетка | |
| 29 | 20 ампер желтый | Передний модуль управления (FCM) 4 (стеклоочистители) | |
| 30 | Запасной | ||
| 31 | 30 А Зеленый | Подача вспомогательного оборудования зажигания | |
| 32 | 30 ампер розовый | Передний модуль управления (FCM) 1 (Внешние фонари № 1) | |
| 33 | 30 ампер розовый | Автоматическое выключение (ASD) | |
| 34 | 30 ампер розовый | Передний модуль управления (FCM) 2 (Внешний свет № 2) | |
| 35 | 40 А Зеленый | Двигатель вентилятора ОВКВ | |
| 36 | Запасной | ||
| 37 | Запасной | ||
| 38 | 20 ампер синий | Запасной | |
| 39 | 30 ампер розовый | Соленоид стартера | |
| 40 | 40 А Зеленый | Каналы запуска зажигания | |
| 41 | 30 ампер розовый | Мотор стеклоочистителя | |
| 42 | 25 ампер натуральный | Передний модуль управления (FCM) 5 (T-Case) | |
| 43 | 10 ампер красный | Лт Парк Лампы | |
| 44 | 10 ампер красный | РТ Парк Лампы | |
| 45 | 20 ампер желтый | Парковочные фонари для прицепа | |
| 46 | 10 ампер красный | Система подушек безопасности № 2 | |
| 47 | Запасной | ||
| 48 | 20 ампер синий | Люк на крыше/звуковая коробка | |
| 49 | 30 ампер розовый | Буксировка прицепа B+ | |
| 50 | 40 А Зеленый | Модуль антиблокировочной тормозной системы (ABS) (насос) | |
| 51 | 40 А Зеленый | Парковые лампы | |
| 52 | Запасной | ||
| 53 | 40 А Зеленый | Задний обогреватель | |
| 54 | Запасной | ||
| 55 | Запасной | ||
| 56 | 10 ампер красный | Сиденья с подогревом | |
| 57 | 20 ампер желтый | Система подушек безопасности № 2 | |
| 58 | 20 ампер желтый | Сиденья с подогревом | |
| 59 | 10 ампер красный | Модуль ОВКВ | |
| 60 | 10 ампер красный | Модуль АБС | |
| 61 | 20 ампер желтый | Передний модуль управления (FCM) 3 (фонари заднего хода) |
2010
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Запасной | ||
| 2 | Запасной | ||
| 3 | 30 ампер розовый | Электрический тормоз | |
| 4 | 50 ампер красный | Сиденье с электроприводом | |
| 5 | Запасной | ||
| 6 | 20 ампер желтый | Зажигание выключено (IOD), узел салона (CCN), радио | |
| 7 | 10 ампер красный | Модуль управления силовым агрегатом (PCM)/топливо/радиатор/катушки переменного тока | |
| 8 | 10 ампер красный | Салонный узел (CCN)/Зеркало/ 4x4 | |
| 9 | Запасной | ||
| 10 | 2 ампера серый | Выключатель зажигания «Работа/Пуск» | |
| 11 | 10 ампер красный | Муфта переменного тока | |
| 12 | 15 А Синий | Trailer Tow Lt Остановка/поворот | |
| 13 | 15 А Синий | Trailer Tow Rt Остановка/поворот | |
| 14 | 20 ампер желтый | Выключение зажигания (IOD) #2 | |
| 15 | 25 ампер натуральный | Модуль управления трансмиссией/трансмиссией (PCM) | |
| 16 | 20 ампер желтый | Horn | |
| 17 | 20 ампер желтый | Подача АБС (клапаны) | |
| 18 | 20 ампер желтый | Топливный насос | |
| 19 | 15 А Синий | Центральный высокий стоп-сигнал (CHMSL) | |
| 20 | 20 ампер желтый | Узел салонного отсека (CCN) Дверные замки/тормоз Блокировка переключения передач (BTSI) | |
| 21 | 25 ампер натуральный | Аудио усилитель | |
| 22 | 20 ампер желтый | Розетка питания (отключаемая) | |
| 23 | 20 ампер желтый | Противотуманные фары | |
| 24 | 20 ампер желтый | Модуль управления силовым агрегатом (PCM) B+ | |
| 25 | 15 А Синий | Подсветка салонного узла (CCN) | |
| 26 | 20 ампер желтый | Зажигание Работа/Пуск Подача | |
| 27 | 10 ампер красный | Силовое зеркало | |
| 28 | 20 ампер желтый | Розетка | |
| 29 | 20 ампер желтый | Передний модуль управления (FCM) 4 (стеклоочистители) | |
| 30 | Запасной | ||
| 31 | 30 А Зеленый | Зажигание работает/AC/Windows | |
| 32 | 30 ампер розовый | Передний модуль управления (FCM) 1 (Внешние фонари № 1) | |
| 33 | 30 ампер розовый | Автоматическое выключение (ASD) | |
| 34 | 30 ампер розовый | Передний модуль управления (FCM) 2 (Внешний свет № 2) | |
| 35 | 40 А Зеленый | Двигатель вентилятора ОВКВ | |
| 36 | Запасной | ||
| 37 | Запасной | ||
| 38 | 20 ампер синий | Запасной | |
| 39 | 30 ампер розовый | Соленоид стартера | |
| 40 | 40 А Зеленый | Каналы запуска зажигания | |
| 41 | 30 ампер розовый | Мотор стеклоочистителя | |
| 42 | 25 ампер натуральный | Передний модуль управления (FCM) 5 (T-Case) | |
| 43 | 10 ампер красный | Лт Парк Лампы | |
| 44 | 10 ампер красный | РТ Парк Лампы | |
| 45 | 20 ампер желтый | Парковочные фонари для прицепа | |
| 46 | 10 ампер красный | Система подушек безопасности № 2 | |
| 47 | Запасной | ||
| 48 | 20 ампер синий | Люк на крыше/звуковая коробка | |
| 49 | 30 ампер розовый | Буксировка прицепа B+ | |
| 50 | 40 А Зеленый | Модуль антиблокировочной тормозной системы (ABS) (насос) | |
| 51 | 40 А Зеленый | Парковые лампы | |
| 52 | Запасной | ||
| 53 | 40 А Зеленый | Задний обогреватель | |
| 54 | Запасной | ||
| 55 | Запасной | ||
| 56 | 10 ампер красный | Сиденья с подогревом | |
| 57 | 20 ампер желтый | Система подушек безопасности № 2 | |
| 58 | 20 ампер желтый | Сиденья с подогревом | |
| 59 | 10 ампер красный | Модуль ОВКВ | |
| 60 | 10 ампер красный | Модуль АБС | |
| 61 | 20 ампер желтый | Передний модуль управления (FCM) 3 (фонари заднего хода) |
2011
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Запасной | ||
| 2 | Запасной | ||
| 3 | 30 ампер розовый | Электрический тормоз | |
| 4 | 50 ампер красный | Сиденье с электроприводом | |
| 5 | Запасной | ||
| 6 | 20 ампер желтый | Зажигание выключено, комбинация приборов, радио | |
| 7 | 10 ампер красный | Модуль управления силовым агрегатом/топливо/радиатор/катушки переменного тока | |
| 8 | 10 ампер красный | Комбинация приборов/зеркало/4x4 | |
| 9 | Запасной | ||
| 10 | 2 ампера серый | Выключатель зажигания «Работа/Пуск» | |
| 11 | 10 ампер красный | Муфта переменного тока | |
| 12 | 15 А Синий | Trailer Tow Lt Остановка/поворот | |
| 13 | 15 А Синий | Trailer Tow Rt Остановка/поворот | |
| 14 | 20 ампер желтый | Зажигание выключено. Розыгрыш № 2 | |
| 15 | 25 ампер натуральный | Модуль управления силовым агрегатом | |
| 16 | 20 ампер желтый | Horn | |
| 17 | 20 ампер желтый | Питание антиблокировочной тормозной системы (клапаны) | |
| 18 | 20 ампер желтый | Топливный насос | |
| 19 | 15 А Синий | Задний центральный стоп-сигнал | |
| 20 | 20 ампер желтый | Комбинация приборов/дверные замки/тормозная коробка передач Блокировка переключения передач | |
| 21 | 25 ампер натуральный | Аудио усилитель | |
| 22 | 20 ампер желтый | Розетка (переключаемая) | |
| 23 | 20 ампер желтый | Противотуманные фары | |
| 24 | 20 ампер желтый | Модуль управления силовым агрегатом B+ | |
| 25 | 15 А Синий | Подсветка комбинации приборов | |
| 26 | 20 ампер желтый | Зажигание Работа/Пуск Подача | |
| 27 | 10 ампер красный | Силовое зеркало | |
| 28 | 20 ампер желтый | Розетка | |
| 29 | 20 ампер желтый | Блок управления кузовным оборудованием 4 (стеклоочистители) | |
| 30 | Запасной | ||
| 31 | 30 А Зеленый | Зажигание Работа/AC/Windows | |
| 32 | 30 ампер розовый | Блок управления кузовным оборудованием 1 (Внешние фонари № 1) | |
| 33 | 30 ампер розовый | Автоматическое отключение | |
| 34 | 30 ампер розовый | Блок управления кузовным оборудованием 2 (Внешний свет № 2) | |
| 35 | 40 А Зеленый | Двигатель вентилятора системы климат-контроля | |
| 36 | Запасной | ||
| 37 | Запасной | ||
| 38 | 20 ампер синий | Запасной | |
| 39 | 30 ампер розовый | Соленоид стартера | |
| 40 | 40 А Зеленый | Каналы запуска зажигания | |
| 41 | 30 ампер розовый | Мотор стеклоочистителя | |
| 42 | 25 ампер натуральный | Модуль управления кузовным оборудованием 5 (T-Case) | |
| 43 | 10 ампер красный | Лт Парк Лампы | |
| 44 | 10 ампер красный | РТ Парк Лампы | |
| 45 | 20 ампер желтый | Парковочные фонари для прицепа | |
| 46 | 10 ампер красный | Система подушек безопасности № 2 | |
| 47 | Запасной | ||
| 48 | 20 ампер синий | Люк на крыше/звуковая коробка | |
| 49 | 30 ампер розовый | Буксировка прицепа B+ | |
| 50 | 40 А Зеленый | Модуль антиблокировочной системы тормозов (насос) | |
| 51 | 40 А Зеленый | Парковые лампы | |
| 52 | Запасной | ||
| 53 | 40 А Зеленый | Задний обогреватель | |
| 54 | Запасной | ||
| 55 | Запасной | ||
| 56 | 10 ампер красный | Сиденья с подогревом | |
| 57 | 20 ампер желтый | Система подушек безопасности № 2 | |
| 58 | 20 ампер желтый | Сиденья с подогревом | |
| 59 | 10 ампер красный | Модуль системы климат-контроля | |
| 60 | 10 ампер красный | Модуль антиблокировочной системы тормозов | |
| 61 | 20 ампер желтый | Блок управления кузовным оборудованием 3 (фонари заднего хода) |
Реле
Реле
| № | Описание |
|---|---|
| R1 | Буксировка правого прицепа |
| R2 | Левый буксирный прицеп |
| R3 | Муфта компрессора кондиционера |
| R4 | Horn |
| R5 | Управление передачей |
| R6 | Парковая лампа |
| R7 | Топливный насос |
| R8 | Противотуманная фара |
| R9 | Не используется |
| R10 | Обогрев заднего стекла |
| R11 | Зажигание - РАБОТА |
| R12 | Двигатель стеклоочистителя Высокий/Низкий |
| R13 | Мотор стеклоочистителя вкл./выкл. |
| R14 | Стартер |
| R15 | Автоматическое выключение |
| R16 | Двигатель вентилятора |
| 75 | Зажигание - АСС |
