Предохранители и реле Dodge Dart (PF, 2013-2016)
Схемы относятся к указанным годам и вариантам Dodge Dart (PF, 2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Додж Дарт 2013-2016

Предохранители прикуривателя (розетка) в Dodge Dart являются предохранители F30 (розетка питания консоли), F84 (прикуриватель) и F85 (розетка питания (консоль), порт UCI/AUX, прикуриватель) в блоке предохранителей под капотом.
Оглавление
Расположение блока предохранителей

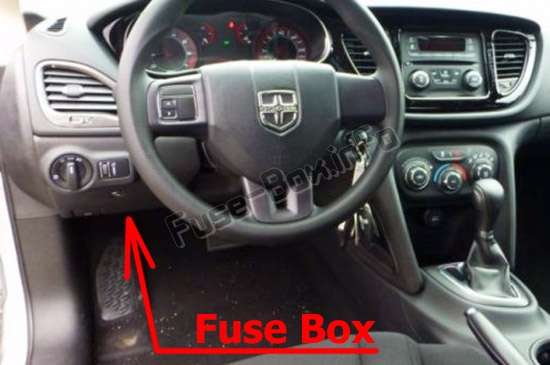

Блок предохранителей в салоне
Он расположен со стороны водителя под панелью приборов.

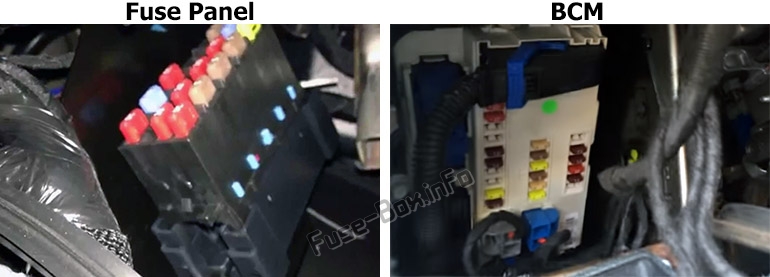

Также есть предохранители на BCM, который расположен за левой стороной приборной панели.

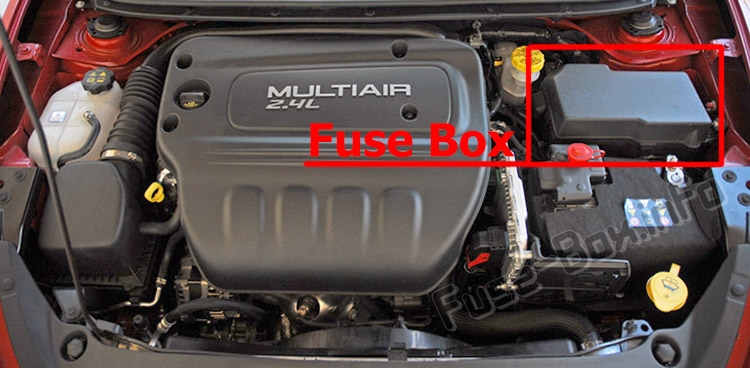

Блок предохранителей под капотом
Центр распределения питания (PDC) расположен с правой стороны моторного отсека, рядом с аккумуляторной батареей.
Также несколько предохранителей расположены на клемме аккумуляторной батареи.
Схемы блока предохранителей
2013

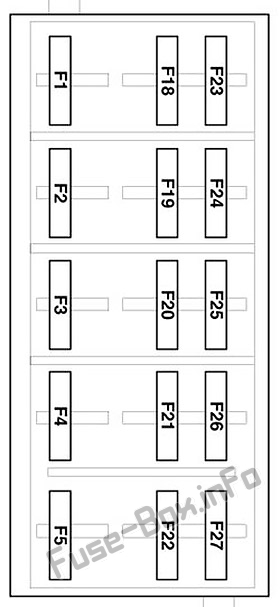

Блок предохранителей в салоне

| полость | Усилитель/Цвет | Описание |
|---|---|---|
| F1 | 20 ампер желтый | Передние сиденья с подогревом |
| F2 | 20 ампер желтый | Подогрев задних сидений, подогрев руля |
| F3 | 10 ампер красный | PAM, задняя камера, LBSS, RBSS, компас |
| F4 | 15 А Синий | IPC |
| F5 | 10 ампер красный | HVAC, датчик влажности, датчик температуры в салоне, внутреннее зеркало в сборе |
| F18 | 15 А Синий | Радио |
| F19 | 10 ампер красный | Дверь топливного бака |
| F20 | 10 ампер красный | SCCM, SAS, банк переключения |
| F21 | 10 ампер красный | Диагностический порт |
| F22 | 10 ампер красный | УГДО, ЕОМ |
| F23 | 20 ампер желтый | Люк на крыше |
| F24 | 5-амперный загар | Прямая батарея для подкапотного парктроника (катушки RLY) |
| F25 | 5-амперный загар | DDCT-поток № 4 |
| F26 | 5-амперный загар | Выключатель стоп-сигнала |
| F27 | 10 ампер красный | Пневматическая поясничная опора (соленоид), Пневматическая поясничная опора (двигатель насоса) |

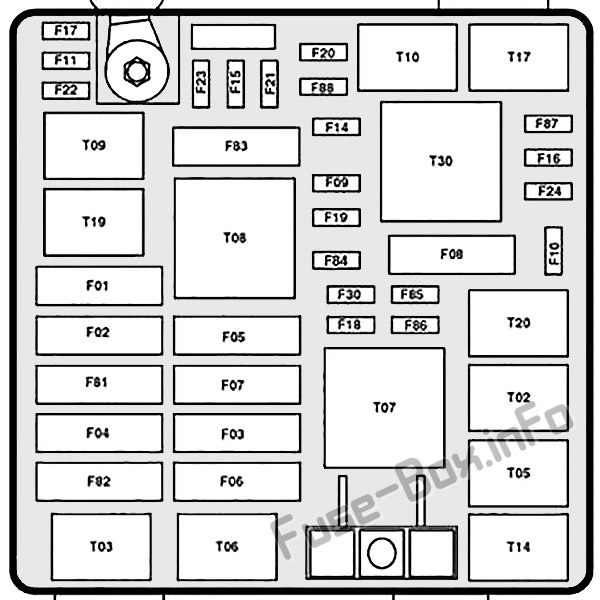

Моторного отсека

| полость | Макси предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 70 Ампер Тан | — | Прямая подача батареи №1 к BCM |
| F02 | 60 А Синий | — | Прямая подача батареи № 2 в BCM |
| F03 | 30 А Зеленый | — | Выход для реле стартера №1 |
| F04 | 40 А Оранжевый | — | Электродвигатель насоса ESP |
| F05 | 40 А Оранжевый | — | DDCT Feed #1 (SDU) |
| F06 | 30 А Зеленый | — | Прямая подача батареи № 3 в BCM |
| F07 | 40 А Оранжевый | Катушка EBL RLY, катушка RLY электровентилятора | |
| F09 | 5-амперный загар | Вентилятор радиатора Enable RLY, Вентилятор радиатора Enable RLY Coil | |
| F10 | — | 10 ампер красный | ORC |
| F11 | — | 20 ампер желтый | ECM, EPS, переключатель фонарей заднего хода |
| F14 | — | 15 А Синий | DDCT-поток № 2 |
| F15 | — | 15 А Синий | DDCT-поток № 3 |
| F16 | — | 15 А Синий | Катушки зажигания, Конденсатор катушки |
| F17 | — | 15 А Синий | ESC, переключатель педали тормоза, OCM |
| F18 | — | 20 ампер желтый | ECM |
| F19 | — | 10 ампер красный | Муфта компрессора кондиционера |
| F20 | — | 30 А Зеленый | EBL |
| F21 | — | 20 ампер желтый | Топливный насос |
| F22 | — | 10 ампер красный | ORC |
| F23 | — | 25 ампер натуральный | ESC |
| F24 | 20 ампер желтый | ECM, топливные форсунки, активная заслонка решетки радиатора (AGS) | |
| F30 | — | 20 ампер желтый | Розетка (Консоль) |
| F81 | 60 А Синий | Питание от аккумуляторной батареи PDC в салоне, сиденья с электроприводом | |
| F82 | 30 А Зеленый | — | Усилитель |
| F83 | 40 А Оранжевый | — | Двигатель вентилятора ОВКВ |
| F84 | — | 20 ампер желтый | Зажигалка |
| F85 | 10 ампер красный | Люк на крыше, LRSM, розетка питания (консоль), порт UCI/AUX, прикуриватель | |
| F86 | — | 20 ампер желтый | — |
| F87 | 10 ампер красный | Вестгейт, соленоид продувки, вентиляционный клапан OBD, нагреватели датчика кислорода | |
| F88 | — | 10 ампер красный | Наружные зеркала с подогревом |

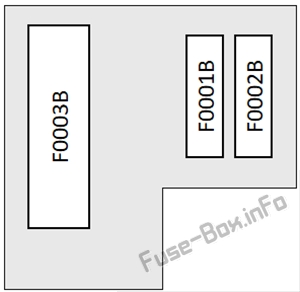

Аккумуляторные предохранители

| № | Сила тока | Описание |
|---|---|---|
| F0001B | 70A | Рулевое управление с электроусилителем (EPS) |
| F0002B | 60A | Вентилятор радиатора - ШИМ |
| F0003B | 200A | Генератор |
2014, 2015, 2016
Блок предохранителей в салоне

| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F1 | - | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| F2 | - | 20 ампер желтый | Задние сиденья с подогревом, рулевое колесо с подогревом — при наличии |
| F3 | - | 10 ампер красный | Модуль помощи при парковке, задняя камера, левый и правый датчик слепых зон, компас — при наличии |
| F4 | - | 15 А Синий | Приборный щиток |
| F5 | - | 10 ампер красный | HVAC, датчик влажности, датчик температуры в салоне, внутреннее зеркало в сборе |
| F18 | - | 15 А Синий | Радио |
| F19 | - | 10 ампер красный | Топливная дверь (2014) |
| F20 | - | 10 ампер красный | Модуль управления рулевой колонкой, блок переключателей |
| F21 | - | 10 ампер красный | Диагностический порт |
| F22 | - | 10 ампер красный | Универсальный механизм открывания гаражных ворот, EOM |
| F23 | - | 20 ампер желтый | Люк на крыше |
| F24 | - | 5-амперный загар | Рабочее/вспомогательное реле |
| F25 | - | 5-амперный загар | Модуль управления коробкой передач №4 |
| F26 | - | 5-амперный загар | Выключатель стоп-сигнала |
| F27 | - | 10 ампер красный | Пневматическая поясничная поддержка |

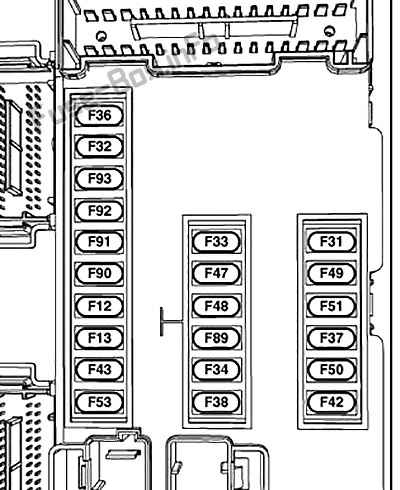

Модуль управления кузовом

| полость | Усилитель/Цвет | Описание |
|---|---|---|
| F12 | - | Запасной |
| F13 | 15 А Синий | Левая фара |
| F31 | - | Запасной |
| F32 | 10 ампер красный | Освещение салона/крышка багажника/отпирание двери багажного отделения |
| F33 | 25 ампер чистый | Стеклоподъемник - водитель |
| F34 | 25 ампер чистый | Стеклоподъемник - Пассажирский |
| F36 | 15 А Синий | Модуль вторжения |
| F37 | 10 ампер красный | Кластер панели приборов |
| F38 | 20 ампер желтый | Дверные замки |
| F42 | - | Запасной |
| F43 | 20 ампер желтый | Насос омывателя ветрового стекла |
| F47 | 5-амперный загар | Модуль управления коробкой передач (Tcm) |
| F48 | 20 ампер желтый | Запасной |
| F49 | 7,5 А Коричневый | Выключатель стоп-сигнала |
| F50 | 7,5 А Коричневый | Пневматическая поясничная поддержка |
| F51 | 7,5 А Коричневый | Модуль CD/Hands-Free - Bluetooth/радио дисплей |
| F53 | 7,5 А Коричневый | Переключатель стеклоподъемника водителя/зеркала с электроприводом |
| F89 | 5-амперный загар | Лампа багажника |
| F90 | 7,5 А Коричневый | Передние противотуманные фары - справа |
| F91 | 7,5 А Коричневый | Передние противотуманные фары - левые |
| F92 | 7,5 А Коричневый | Дальний свет (жалюзи) |
| F93 | 15 А Синий | Правая фара |
Моторного отсека

| полость | Макси предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 70 Ампер Тан | - | Модуль управления кузовом №1 |
| F02 | 60 А Синий | - | Модуль управления кузовом №2 |
| F03 | 30 А Зеленый | - | Выход для реле стартера №1 |
| F04 | 40 А Оранжевый | - | Двигатель насоса ESC |
| F05 | 40 А Оранжевый | - | Модуль управления коробкой передач №1 |
| F06 | 30 А Зеленый | - | Модуль управления кузовом №3 |
| F07 | 40 А Оранжевый | - | Катушка EBL RLY, катушка RLY электровентилятора |
| F09 | - | 5-амперный загар | Вентилятор радиатора |
| F10 | - | 10 ампер красный | ORC |
| F11 | - | 20 ампер желтый | Работа/запуск, модуль управления двигателем |
| F14 | - | 15 А Синий | Модуль управления коробкой передач №2 |
| F15 | - | 15 А Синий | Модуль управления коробкой передач №3 |
| F16 | - | 15 А Синий | Модуль управления двигателем, катушки зажигания |
| F17 | - | 15 А Синий | Модуль тормозной системы |
| F18 | - | 20 ампер желтый | Модуль управления двигателем |
| F19 | - | 10 ампер красный | Муфта компрессора кондиционера |
| F20 | - | 30 А Зеленый | Обогрев заднего стекла (EBL) |
| F21 | - | 20 ампер желтый | Топливный насос |
| F22 | - | 10 ампер красный | Контроллер системы пассивной безопасности |
| F23 | - | 25 ампер натуральный | Модуль тормозной системы |
| F24 | - | 20 ампер желтый | Модуль управления двигателем, топливные форсунки |
| F30 | - | 20 ампер желтый | Розетка (Консоль) |
| F81 | 60 А Синий | - | Питание от аккумуляторной батареи PDC в салоне, сиденья с электроприводом |
| F82 | 30 А Зеленый | - | Усилитель |
| F83 | 40 А Оранжевый | - | Двигатель вентилятора ОВКВ |
| F84 | - | 20 ампер желтый | Зажигалка |
| F85 | - | 10 ампер красный | Люк на крыше, LRSM, розетка питания (консоль), порт UCI/AUX, прикуриватель |
| F86 | - | 20 ампер желтый | - |
| F87 | - | 10 ампер красный | Вестгейт, соленоид продувки, вентиляционный клапан OBD, нагреватели датчика кислорода |
| F88 | - | 10 ампер красный | Наружные зеркала с подогревом |
Аккумуляторные предохранители

| № | Сила тока | Описание |
|---|---|---|
| F0001B | 70A | Рулевое управление с электроусилителем (EPS) |
| F0002B | 60A | Вентилятор радиатора - ШИМ |
| F0003B | 200A | Генератор |
