Предохранители и реле Dodge Durango (2004-2009)

Схемы относятся к указанным годам и вариантам Dodge Durango (2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.

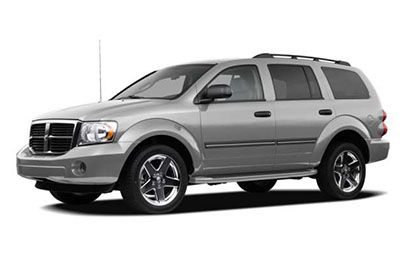

Схема предохранителей Dodge Durango 2004-2009 гг.

Предохранители прикуривателя (розетки) в Dodge Durango являются предохранители F16 и F17 (2004-2006 гг.) или F18 (2007-2009 гг.) в салонном блоке предохранителей и предохранитель №2 (при наличии) в распределительном центре.

Оглавление

Расположение блока предохранителей

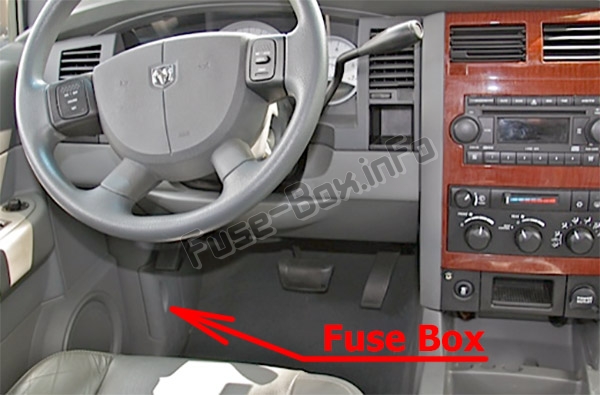

Блок предохранителей в салоне

Он расположен в левой кик-панели за крышкой. Блок предохранителей в салоне

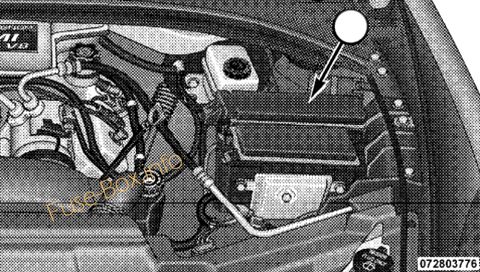

Моторного отсека

Центр распределения электроэнергии (PDC) расположен с левой стороны моторного отсека.
Описание каждого предохранителя и компонента может быть выбито на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке.

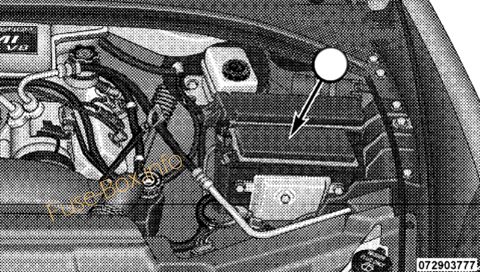

Моторного отсека

An встроенный силовой модуль (IPM) расположен с левой стороны моторного отсека.
Описание каждого предохранителя и компонента может быть отштамповано на внутренней крышке, в противном случае на внутренней крышке отштампован номер гнезда каждого предохранителя.

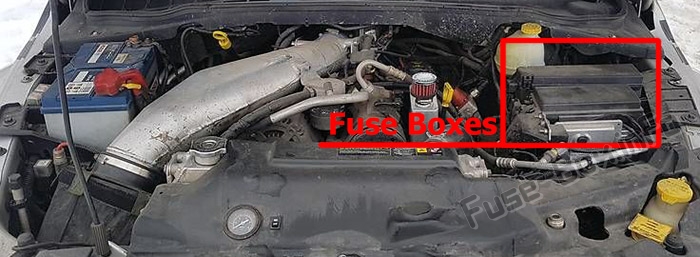

Моторного отсека

Схемы блока предохранителей

2005

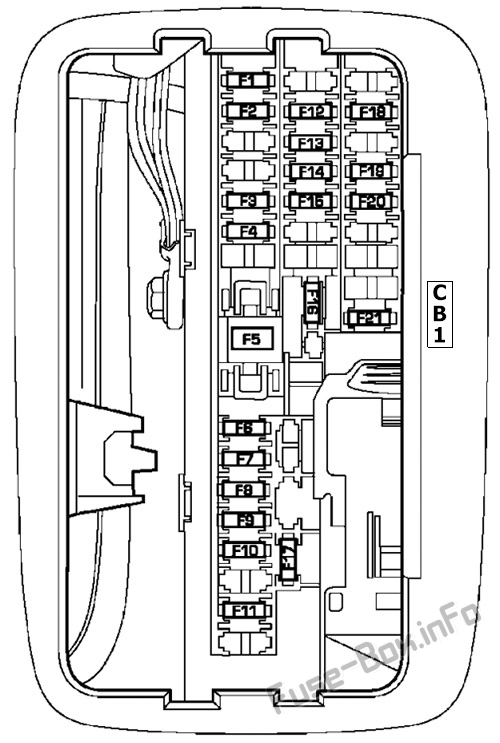

Внутренние предохранители

Назначение предохранителей в салонном блоке предохранителей (2005 г.)

полость	Мини-предохранитель/цвет	Описание
F1	15 А Синий	Питание от батареи комбинации приборов
F2	10 ампер красный	Модуль классификации пассажиров (OCM) Питание от батареи
F3	10 ампер красный	Работа/запуск зажигания для контроллера (NGC), встроенного силового модуля (IPM), реле переменного тока и реле топливного насоса
F4	10 ампер красный	Дверной узел и переключатель зеркала без памяти Питание от батареи
F5	(2) 10 А, красный	Подушки безопасности (2 предохранителя в желтом держателе)
F6	10 ампер красный	Разблокировка запуска/запуска зажигания
F7	25 ампер натуральный	Питание от батареи радио
F8	10 ампер красный	Зажигание Run/Start для кластера/раздаточной коробки/Seat Sw. Заднее освещение
F9	10 ампер красный	Питание от батареи SDAR/DVD
F10	10 ампер красный	Запасной
F11	10 ампер красный	Зеркала с подогревом
F12	20 ампер желтый	Питание кластерной батареи
F13	10 ампер красный	Реле модуля HVAC/обогрева заднего стекла (EBL) включения зажигания
F14	10 ампер красный	Зажигание модуля ABS
F15	15 А Синий	Питание от батареи Blue Tooth, компас/маршрутный компьютер (CMTC), диагностика ключа Sentry
F16	20 ампер желтый	Реконфигурируемые розетки
F17	20 ампер желтый	Зажигание прикуривателя
F18	10 ампер красный	Запасной предохранитель
F19	15 А Синий	Отопление и кондиционирование воздуха только с AIC Питание от батареи
F20	25 ампер натуральный	Питание от батареи усилителя
CB1	Автоматический выключатель на 25 А	Мотор люка, электрические стеклоподъемники

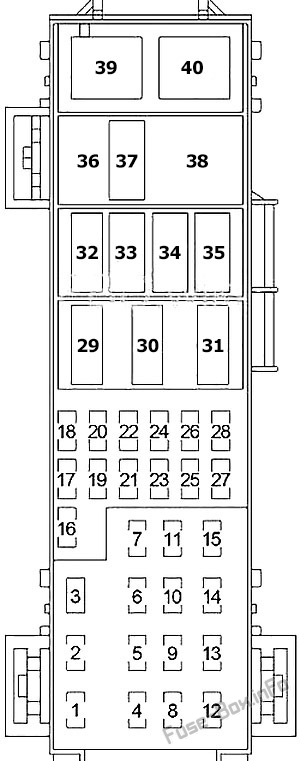

Центр распределения электроэнергии

Назначение предохранителей в парктронике (2005 г.)

полость	Усилитель/Цвет	Описание
1	40 А Зеленый	Вентилятор ОВКВ
2	30 ампер розовый	Розетки
3	30 ампер розовый	Задний стеклоочиститель/зажигание R/O
4	30 ампер розовый	Насос АБС
5	50 ампер красный	Кабина Htr 1 (только дизель)
6	50 ампер красный	ASD
7	30 ампер розовый	Рр ОВКВ (XK)
8	40 А Зеленый	Задержка акк/места
9	Запасной
10	40 А Зеленый	Стартер/JB Мощность
11	30 ампер розовый	Cig Ltr/T-Tow
12	40 А Зеленый	EBL/Htd Зеркало
13	40 А Зеленый	Джей Би Сила
14	50 ампер красный	Кабина Htr 2 (только дизель)
15	50 ампер красный	Кабина Htr 3 (только дизель)
16	25 ампер натуральный	ИПМ/катушки
17	Запасной
18	20 ампер желтый	Муфта TCM/AC
19	20 ампер желтый	Игн Свв
20	20 ампер желтый	PCM Batt (только бензин)
21	30 ампер розовый	Клапаны АБС
22		Запасной
23	20 ампер желтый	FDCM
24	20 ампер желтый	Топливный насос
25	20 ампер желтый	FDCM/E-дифф.
26	15 А светло-голубой	Hyd/PCM (только дизель)
27	15 А светло-голубой	Тормозные/стоп-сигналы
28	25 ампер натуральный	NGC/Инжекторы
29	Запасной
30	Запасной
31	Мини реле	Кабина Htr 1 Rly (только дизель)
32	Микрореле	TCM Rly (только бензин)
33	Микрореле	Стартер
34	Микрореле	Муфта переменного тока Rly
35	Микрореле	Топливный насос
36	Мини реле	Кабина Htr 3 Rly (только дизель)
38	Мини реле	Кабина Htr 2 Rly (только дизель)
39	Мини реле	Вентилятор HVAC Rly
40	Мини реле	АСД Рлай

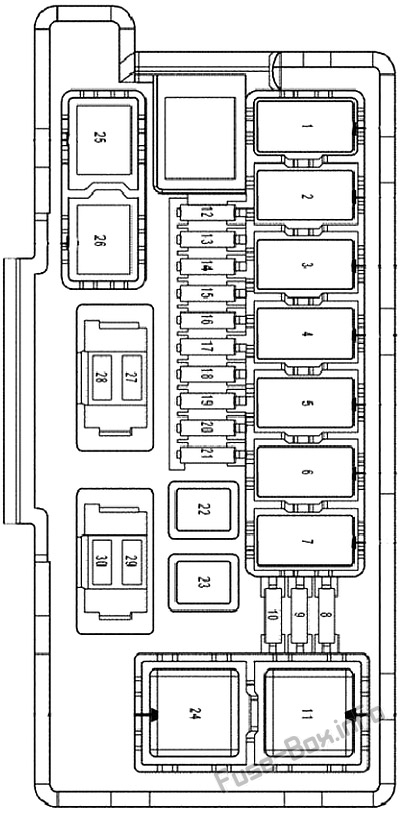

Встроенный силовой модуль

Назначение предохранителей в ИПМ (2005 г.)

полость	Усилитель/Цвет	Описание
1	Микрореле	Стеклоочиститель вкл./выкл.
2	Микрореле	Стеклоочиститель Hi/Lo Rly
3	Микрореле	Рог Рли
4	Микрореле	Задняя противотуманная фара (только BUX)
5	Микрореле	Lt T-Tow Остановка/поворот Rly
6	Микрореле	Rt T-Tow Stop/Tow Rly
7	Микрореле	Парковые фонари
8	10 ампер красный	Лт Парк Лампы
9	10 ампер красный	Парковые фонари T-Tow
10	10 ампер красный	РТ Парк Лампы
11	Мини реле	Рад Фан Привет Рли
12	20 ампер желтый	ФКМ Бат № 4
13	20 ампер желтый	FCM Batt # 2
14	20 ампер желтый	Регулируемая педаль
15	20 ампер желтый	Противотуманные фары
16	20 ампер желтый	Horn
17	20 ампер желтый	Задние противотуманки
18	20 ампер желтый	FCM Batt # 1
19	20 ампер желтый	Lt T-Tow Остановка/поворот
20	20 ампер желтый	FCM Batt # 3
21	20 ампер желтый	Rt T-Tow Остановка/поворот
22	30 ампер розовый	FDCM мод
23	50 ампер красный	Рад Фан
24	Мини реле	Рэд Фан Ло Рли
25	Микрореле	Ft Противотуманные фары Rly
26	Микрореле	Регулируемая педаль
27	15 А светло-голубой	ИОД №1
28	20 ампер желтый	ИОД №2 (аудио)
29	10 ампер красный	ORC (Ign R/.S)
30	10 ампер красный	ORC (зажигание R/O)

2006

Внутренние предохранители

Назначение предохранителей в салонном блоке предохранителей (2006 г.)

полость	Усилитель/Цвет	Описание
F1	15 А Синий	Питание от батареи комбинации приборов
F2	10 ампер красный	Модуль классификации пассажиров (OCM) Питание от батареи
F3	10 ампер красный	Работа/запуск зажигания для контроллера (NGC), встроенного силового модуля (IPM), реле переменного тока и реле топливного насоса
F4	10 ампер красный	Дверной узел и переключатель зеркала без памяти Питание от батареи
F5	(2) 10 А, красный	Подушки безопасности (2 предохранителя в желтом держателе)
F6	10 ампер красный	Разблокировка запуска/запуска зажигания
F7	25 ампер натуральный	Питание от батареи радио
F8	10 ампер красный	Зажигание Run/Start для кластера/раздаточной коробки/Seat Sw. Заднее освещение
F9	10 ампер красный	Питание от батареи SDAR/DVD
F10	10 ампер красный	Запасной
F11	10 ампер красный	Зеркала с подогревом
F12	20 ампер желтый	Питание кластерной батареи
F13	10 ампер красный	Реле модуля HVAC/обогрева заднего стекла (EBL) включения зажигания
F14	10 ампер красный	Зажигание модуля ABS
F15	15 А Синий	Питание от батареи Blue Tooth, компас/маршрутный компьютер (CMTC), диагностика ключа Sentry
F16	20 ампер желтый	Реконфигурируемые розетки
F17	20 ампер желтый	Зажигание прикуривателя
F18	10 ампер красный	Запасной предохранитель
F19	15 А Синий	Отопление и кондиционирование воздуха только с AIC Питание от батареи
F20	25 ампер натуральный	Питание от батареи усилителя
CB1	Автоматический выключатель на 25 А	Мотор люка, электрические стеклоподъемники

Центр распределения электроэнергии

Назначение предохранителей в парктронике (2006 г.)

полость	Картриджный предохранитель/реле	Мини-предохранитель	Описание
1	30 ампер розовый		Стартер
2	30 ампер розовый		Передний стеклоочиститель
3	40 А Зеленый		Тормозная батарея
4	30 ампер розовый		Аккаунт фида JB № 2
5	40 А Зеленый		Сиденья с электроприводом
6	20 ампер синий		JB-канал Ign # 1
7	40 А Зеленый		JB-канал Ign # 2
8	40 А Зеленый		Задержка подачи JB
9	Запасной
10	30 ампер розовый		ASD
11	40 А Зеленый		Задняя дверь с электроприводом (при наличии)
12	40 А Зеленый		JB-канал / EBL / T Тормоз корпуса
13	30 ампер розовый		JB-канал RR
14	40 А Зеленый		Насос АБС
15	50 ампер красный		JB-канал
16		10 ампер красный	Крэнк
17		Запасной
18		20 ампер желтый	Топливная крупа
19		20 ампер желтый	NGC
20		Запасной
21		20 ампер желтый	АБС Батт
22		20 ампер желтый	НГК Батт
23		20 ампер желтый	Буксировка прицепа
24		15 А Синий	Муфта кондиционера
25		15 А Синий	Останов подачи JB
26		Запасной
27		10 ампер красный	Аккаунт фида JB № 1
28		Запасной
29	Реле		Выполнить Старт
30	Реле		Запустить удаленно
31	Запасной
32	Реле		Стартер
33	Реле		ETAX
34	Реле		Муфта переменного тока
35	Реле		Топливная крупа
36	Запасной
37	Запасной		Подавление тормозов
38	Запасной
39	Реле		Двигатель вентилятора
40	Реле		ASD

Встроенный силовой модуль

Назначение предохранителей в ИПМ (2006 г.)

полость	Картриджный предохранитель/реле	Мини-предохранитель	Описание
1	Реле		Стеклоочиститель вкл./выкл.
2	Реле		Стеклоочиститель Привет/Низ
3	Реле		Horn
4	Реле		Задний стеклоочиститель
5	Реле		Lt T-Tow Остановка/поворот
6	Реле		Rt T-Tow Остановка/поворот
7	Реле		Парковые лампы
8		10 ампер красный	Лт Парк Лампы
9		10 ампер красный	Парковые фонари T-Tow
10		10 ампер красный	РТ Парк Лампы
11	Реле		Рад Фан привет
12		20 ампер желтый	ФКМ Бат № 4
13		20 ампер желтый	FCM Batt # 2
14		20 ампер желтый	Регулируемая педаль
15		20 ампер желтый	Противотуманные фары
16		20 ампер желтый	Horn
17		20 ампер желтый	Задний стеклоочиститель
18		20 ампер желтый	FCM Batt # 1
19		20 ампер желтый	Lt T-Tow Остановка/поворот
20		20 ампер желтый	FCM Batt # 3
21		20 ампер желтый	Rt T-Tow Остановка/поворот
22	30 ампер розовый		ФКМ БАТТ # 5
23	40 А Зеленый		Рад Фан
24	Реле		Рэд Фан Ло
25	Реле		Противотуманные фары
26	Реле		Регулируемый звук
27		30 А Зеленый	ИОД №1
28		30 А Зеленый	ИОД №2
29			Запасной
30			Запасной

2007, 2008, 2009

Внутренние предохранители

Назначение предохранителей в салонном блоке предохранителей (2007, 2008, 2009)

полость	Усилитель/Цвет	Описание
F1	15 А Синий	Питание от батареи комбинации приборов
F2	10 ампер красный	Запасной
F3	10 ампер красный	Работа/запуск зажигания для контроллера следующего поколения (NGC), встроенного силового модуля (IPM), реле переменного тока и реле топливного насоса
F4	10 ампер красный	Дверной узел и переключатель зеркала без памяти Питание от батареи
F5	(2) 10 А, красный	Подушки безопасности (2 предохранителя в желтом держателе)
F6	2 ампера чистый	Зажигание Работа/Запуск Разблокировка
F7	25 ампер натуральный	Питание от батареи радио
F8	10 ампер красный	Зажигание Run/Start для кластера/раздаточной коробки/Seat Sw. Заднее освещение
F9	10 ампер красный	Спутниковый цифровой аудиоресивер (SDAR)/цифровой видеодиск (DVD) Питание от батареи
F10	10 ампер красный	Запасной
F11	10 ампер красный	Зеркала с подогревом
F12	20 ампер желтый	Питание кластерной батареи
F13	10 ампер красный	Реле модуля HVAC/обогрева заднего стекла (EBL) включения зажигания
F14	10 ампер красный	Зажигание модуля ABS
F15	15 А Синий	Питание от батареи Синий зуб, компас/маршрутный компьютер (CMTC), диагностика ключа Sentry
F16	20 ампер желтый	Реконфигурируемые розетки
F17	20 ампер желтый	Зажигание работает / Система помощи при парковке сзади / Подогрев сидений второго ряда
F18	20 ампер желтый	Зажигание прикуривателя
F19	10 ампер красный	Запасной предохранитель
F20	15 А Синий	Отопление и кондиционирование воздуха только с ATC Питание от батареи
F21	25 ампер натуральный	Питание от батареи усилителя
CB1	Автоматический выключатель на 25 А	Мотор люка, электрические стеклоподъемники

Центр распределения электроэнергии

Назначение предохранителей в парктронике (2007, 2008, 2009)

полость	Картриджный предохранитель/реле	Мини-предохранитель	Описание
1	30 ампер розовый		Стартер
2	30 ампер розовый		Передний стеклоочиститель
3	40 А Зеленый		Тормозная батарея
4	30 ампер розовый		Аккаунт фида JB № 2
5	40 А Зеленый		Сиденья с электроприводом
6	30 ампер розовый		Запустить подачу удаленной ретрансляции
7	40 А Зеленый		Питание реле электродвигателя вентилятора
8	40 А Зеленый		Задержка подачи JB
9	Запасной
10	30 ампер розовый		ASD
11	40 А Зеленый		Задняя дверь с электроприводом (при наличии)
12	40 А Зеленый		JB-канал / Заднее стекло с подогревом (EBL) / T-образный тормоз
13	30 ампер розовый		JB-канал RR
14	40 А Зеленый		насос ЭЦН
15	50 ампер красный		JB-канал
16		10 ампер красный	Запасной
17		Запасной
18		20 ампер желтый	Топливный насос
19		20 ампер желтый	Контроллер нового поколения (NGC)
20		25 ампер чистый	Инвертор мощности 115 В
21		20 ампер желтый	АБС Батт
22		20 ампер желтый	Контроллер нового поколения (NGC) Batt
23		20 ампер желтый	Буксировка прицепа
24		15 А Синий	Муфта кондиционера
25		15 А Синий	Выключатель стоп-сигнала
26		Запасной
27		20 ампер желтый	Запустить/запустить релейную подачу
28		Запасной
29	Реле		Выполнить Старт
30	Реле		Запустить удаленно
31	Запасной
32	Реле		Стартер
33	Реле		Электронная автоматическая коробка передач (EATX)
34	Реле		Муфта переменного тока
35	Реле		Топливный насос
36	Запасной
37	Реле		Выключатель стоп-сигнала
38	Запасной
39	Реле		Двигатель вентилятора
40	Реле		Автоматическое выключение (ASD)

Встроенный силовой модуль

Назначение предохранителей в ИПМ (2007, 2008, 2009)

полость	Картриджный предохранитель/реле	Мини-предохранитель	Описание
1	Реле		Стеклоочиститель вкл./выкл.
2	Реле		Стеклоочиститель Привет/Низ
3	Реле		Horn
4	Реле		Задний стеклоочиститель
5	Реле		Lt Trailer-Tow Stop/ Turn
6	Реле		Rt Trailer-Tow Stop/ Turn
7	Реле		Парковые лампы
8		10 ампер красный	Лт Парк Лампы
9		10 ампер красный	Парковочные фонари для прицепов
10		10 ампер красный	РТ Парк Лампы
11	Реле		Вентилятор радиатора привет
12		20 ампер желтый	Передний модуль управления (FCM), батарея № 4
13		20 ампер желтый	Передний модуль управления (FCM), батарея № 2
14		20 ампер желтый	Регулируемая педаль
15		20 ампер желтый	Противотуманные фары
16		20 ампер желтый	Horn
17		20 ампер желтый	Задний стеклоочиститель
18		20 ампер желтый	Передний модуль управления (FCM), батарея № 1
19		20 ампер желтый	Lt Trailer-Tow Stop/ Turn
20		20 ампер желтый	Передний модуль управления (FCM), батарея № 3
21		20 ампер желтый	Rt Trailer-Tow Stop/ Turn
22	30 ампер розовый		Передний модуль управления (FCM) BATT # 5
23	40 А Зеленый		Вентилятор радиатора
24	Реле		Вентилятор радиатора Lo
25	Реле		Противотуманные фары
26	Реле		Регулируемая педаль
27		30 А Зеленый	Выключение зажигания (IOD) #1
28		30 А Зеленый	Выключение зажигания (IOD) #2
29			Запасной
30			Запасной
