Предохранители и реле Dodge Durango (2011-2019)
Схемы относятся к указанным годам и вариантам Dodge Durango (2011-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Dodge Durango 2011-2019
Предохранители прикуривателя (розетки) в Dodge Durango являются предохранители M7 (разъем питания № 2 (переключаемый)) и M36 (разъем питания) в блоке предохранителей моторного отсека (2011-2013). С 2014 г. — Ф90/Ф91 (розетка питания (задние сиденья) по выбору), F93 (прикуриватель) и F104 (розетки питания (приборная панель/центральная консоль))
Оглавление

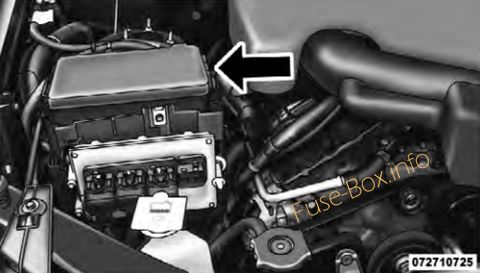

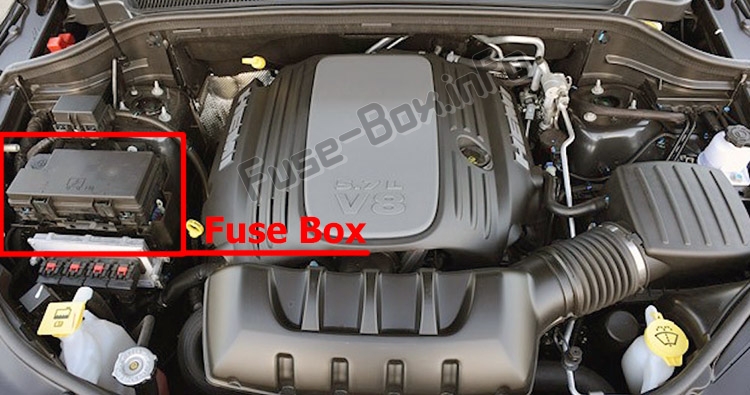

Расположение блока предохранителей

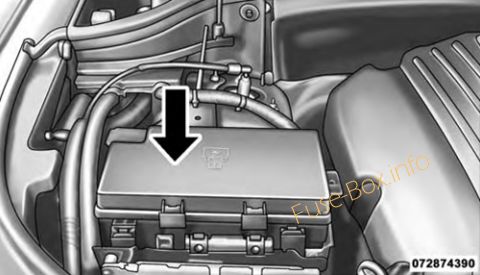

Расположение блока предохранителей
Встроенный силовой модуль (2011-2013 гг.)
Описание каждого предохранителя и компонента может быть отштамповано на внутренней крышке, в противном случае на внутренней крышке отштампован номер гнезда каждого предохранителя.
Центр распределения электроэнергии (2014-2019)
Описание каждого предохранителя и компонента может быть отштамповано на внутренней крышке, в противном случае на внутренней крышке отштампован номер гнезда каждого предохранителя.
Схемы блока предохранителей
Схемы блока предохранителей

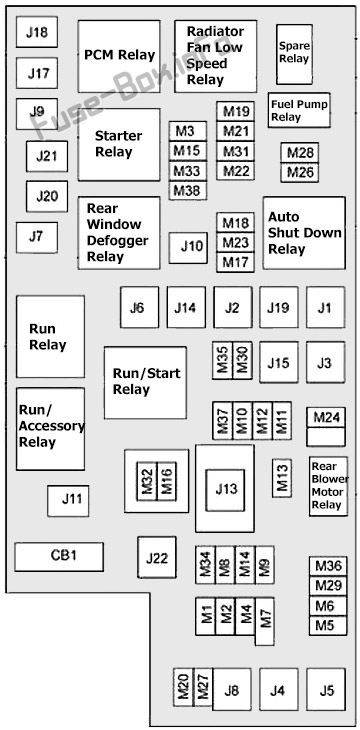

2011, 2012, 2013
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J01 | 40 А Зеленый | Пневматическая подвеска | |
| J02 | 30 ампер розовый | Модуль электропривода задней двери | |
| J03 | 30 ампер розовый | Буксировка прицепа | |
| J04 | 25 ампер натуральный | Узел двери водителя | |
| J05 | 25 ампер натуральный | Узел пассажирской двери | |
| J06 | 40 А Зеленый | Насос антиблокировочной системы тормозов/система контроля устойчивости | |
| J07 | 30 ампер розовый | Антиблокировочный тормозной клапан/система контроля устойчивости | |
| J08 | 40 А Зеленый | Сиденье с электроприводом | |
| J09 | 30 ампер розовый | Электронный тормоз | |
| J10 | 30 ампер розовый | Контакт реле омывателя фар | |
| J11 | 30 ампер розовый | Модуль управления трансмиссией | |
| J12 | 30 ампер розовый | Задний антиобледенитель | |
| J13 | 60 А Желтый | Основное зажигание без вытяжки (IOD) | |
| J14 | 20 ампер синий | Фары для буксировки прицепа/парковочные фонари | |
| J15 | 40 А Зеленый | Передний салонный вентилятор/ воздуходувка | |
| J17 | 40 А Зеленый | Электромагнит стартера | |
| J18 | 20 ампер синий | Диапазон трансмиссии модуля управления силовым агрегатом/ модуля управления силовым агрегатом | |
| J19 | 60 А Желтый | Двигатель вентилятора радиатора HI / Двигатель вентилятора радиатора Low | |
| J20 | 30 ампер розовый | Передний стеклоочиститель | |
| J21 | 20 ампер синий | Управление передним/задним омывателем | |
| J22 | 25 ампер натуральный | Модуль люка | |
| M1 | 15 А Синий | Стоп-сигнал | |
| M2 | 20 ампер желтый | Электронный дифференциал повышенного трения/пневматическая подвеска | |
| M3 | 20 ампер желтый | Реле разблокировки задней двери/DRL | |
| M5 | 25 ампер натуральный | Инвертор переменного тока 115 В | |
| M6 | 20 ампер желтый | Датчик дождя/прикуриватель | |
| M7 | 20 ампер желтый | Розетка №2 (переключаемая) | |
| M8 | 20 ампер желтый | Переднее сиденье и рулевое колесо с подогревом | |
| M9 | 20 ампер желтый | Задние сиденья с подогревом | |
| M10 | 15 А Синий | Видео/Универсальный открыватель гаражных ворот | |
| M11 | 10 ампер красный | Отопление, вентиляция и кондиционирование (система климат-контроля) | |
| M12 | 30 А Зеленый | Радио/усилитель | |
| M13 | 20 ампер желтый | Приборный щиток | |
| M14 | 20 ампер желтый | Резервная камера | |
| M15 | 20 ампер желтый | Модуль(и) сиденья с электроприводом/адаптивный круиз-контроль/аудиотелематика/реле дневных ходовых огней/модуль пневматической подвески/комбинация приборов | |
| M16 | 10 ампер красный | Контроллер системы пассивной безопасности | |
| M18 | 15 А Синий | Стоп-сигнал (2012, 2013) | |
| M19 | 25 ампер натуральный | Автоматическое отключение 1 и 2 | |
| M20 | 15 А Синий | Приборный щиток | |
| M21 | 20 ампер желтый | Автоматическое отключение 3 | |
| M22 | 10 ампер красный | Звуковые сигналы (низкие/высокие) — справа | |
| M23 | 10 ампер красный | Звуковые сигналы (низкие/высокие) — слева | |
| M24 | 25 ампер натуральный | Задний стеклоочиститель | |
| M25 | 20 ампер желтый | Выходная мощность двигателя топливного насоса/подъемного насоса дизельного двигателя (только экспорт) | |
| M26 | 10 ампер красный | Банк переключателей двери водителя | |
| M27 | 10 ампер красный | Замок зажигания/модуль беспроводного управления/модуль бесключевого доступа | |
| M28 | 15 А Синий | Контроллер силового агрегата/контроллер трансмиссии | |
| M29 | 10 ампер красный | Монитор давления в шинах | |
| M30 | 15 А Синий | Разъем J1962 Diag | |
| M31 | 20 ампер желтый | Резервные лампы | |
| M32 | 10 ампер красный | Контроллер системы пассивной безопасности | |
| M33 | 10 ампер красный | Контроллер силового агрегата/контроллер трансмиссии | |
| M34 | 10 ампер красный | Модуль помощи при парковке/модуль системы климат-контроля/ИК-датчик/модуль компаса | |
| M35 | 15 А Синий | Левые задние стояночные фонари | |
| M36 | 20 ампер желтый | Розетка | |
| M37 | 10 ампер красный | Антиблокировочная система тормозов/модуль системы контроля устойчивости/датчик выключателя стоп-сигнала | |
| M38 | 25 ампер натуральный | Все дверные замки и разблокировки |

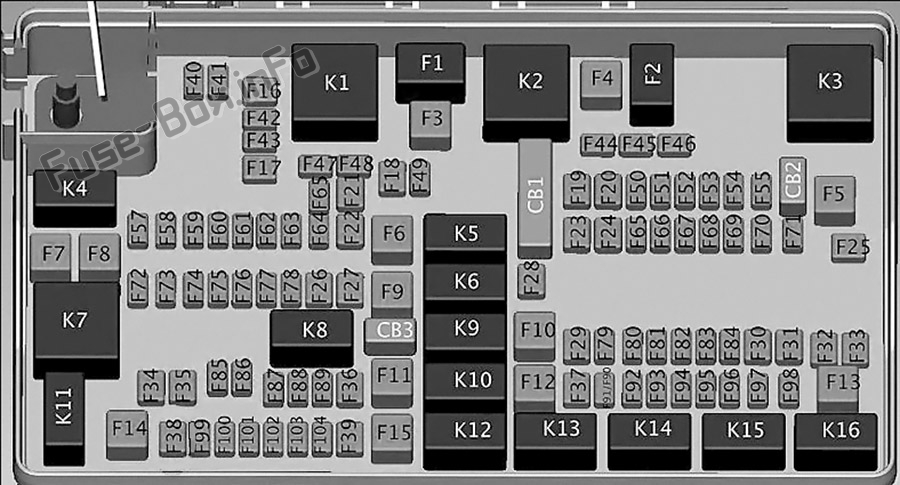

2014
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F03 | 60 А Желтый | Рад Фан | |
| F05 | 40 А Зеленый | Компрессор пневматической подвески — при наличии | |
| F06 | 40 А Зеленый | Антиблокировочная система тормозов/насос электронной системы стабилизации | |
| F07 | 40 А Зеленый | Соленоид стартера | |
| F08 | 40 А Зеленый | Датчики выбросов (только дизельный двигатель) | |
| F09 | 40 А Зеленый | Подогреватель дизельного топлива (только дизельный двигатель) | |
| F10 | 40 А Зеленый | Контроллер кузова / наружное освещение №2 | |
| F11 | 30 ампер розовый | Электрический тормоз буксировки прицепа — при наличии | |
| F12 | 40 А Зеленый | Кузовной контроллер №3 / Внутреннее освещение | |
| F13 | 40 А Зеленый | Передний двигатель вентилятора | |
| F14 | 40 А Зеленый | Контроллер кузова №4 / Силовые замки | |
| F17 | 30 ампер розовый | Разблокировка подголовника — при наличии | |
| F20 | 30 ампер розовый | Модуль пассажирской двери | |
| F22 | 20 ампер синий | Модуль управления двигателем | |
| F23 | 30 ампер розовый | Контроллер тела №1 | |
| F24 | 30 ампер розовый | Модуль водительской двери | |
| F25 | 30 ампер розовый | Передние дворники | |
| F26 | 30 ампер розовый | Антиблокировочная система тормозов/модуль контроля устойчивости/клапаны | |
| F28 | 20 ампер синий | Фонари заднего хода для буксировки прицепа — при наличии | |
| F29 | 20 ампер синий | Стояночные огни для буксировки прицепа — при наличии | |
| F30 | 30 ампер розовый | Розетка для буксировки прицепа — при наличии | |
| F32 | 30 ампер розовый | Модуль управления трансмиссией | |
| F34 | 30 ампер розовый | Управление дифференциалом скольжения | |
| F35 | 30 ампер розовый | Люк на крыше — при наличии | |
| F36 | 30 ампер розовый | Задний антиобледенитель | |
| F37 | 30 ампер розовый | Задний вентилятор — при наличии | |
| F38 | 30 ампер розовый | Инвертор питания 115 В переменного тока — при наличии | |
| F39 | 30 ампер розовый | Задняя дверь с электроприводом — при наличии | |
| F40 | 10 ампер красный | Дневные ходовые огни | |
| F42 | 20 ампер желтый | Horn | |
| F44 | 10 ампер красный | Диагностический порт | |
| F46 | 10 ампер красный | Датчик давления в шинах — при наличии | |
| F49 | 10 ампер красный | Интегрированный центральный стек / климат-контроль | |
| F50 | 20 ампер желтый | Модуль управления пневматической подвеской — при наличии | |
| F51 | 10 ампер красный | Модуль узла зажигания / зажигание без ключа / замок рулевой колонки | |
| F52 | 5-амперный загар | Датчик рейки | |
| F53 | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы — при наличии | |
| F56 | 15 А Синий | Дополнительный контент (только дизельный двигатель) | |
| F57 | 15 А Синий | Передача инфекции | |
| F59 | 10 ампер красный | Продувочный насос (только дизельный двигатель) | |
| F60 | 15 А Синий | Модуль управления коробкой передач | |
| F62 | 10 ампер красный | Муфта кондиционера | |
| F63 | 20 ампер желтый | Катушки зажигания (газ), нагреватель мочевины (дизель) | |
| F64 | 25 ампер натуральный | Топливные форсунки / силовой агрегат | |
| F66 | 10 ампер красный | Переключатели люка на крыше / окна пассажира / датчик дождя | |
| F67 | 15 А Синий | CD/DVD/Bluetooth модуль громкой связи – при наличии | |
| F68 | 20 ампер желтый | Мотор заднего стеклоочистителя | |
| F70 | 20 ампер желтый | Двигатель топливного насоса | |
| F71 | 30 А Зеленый | Аудио усилитель | |
| F73 | 15 А Синий | Ксеноновые фары справа | |
| F74 | 20 ампер желтый | Тормозной вакуумный насос — при наличии | |
| F76 | 10 ампер красный | Антиблокировочная система тормозов/электронный контроль устойчивости | |
| F77 | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста | |
| F78 | 10 ампер красный | Блок управления двигателем/рулевое управление с электроусилителем — при наличии | |
| F80 | 10 ампер красный | Универсальный открыватель гаражных ворот / компас / модуль защиты от вторжений | |
| F81 | 20 ампер желтый | Буксировка прицепа Правый поворот/стоп-сигналы | |
| F82 | 10 ампер красный | Модуль управления рулевой колонкой/круиз-контроль | |
| F83 | 10 ампер красный | Дверь топливного бака | |
| F84 | 15 А Синий | Переключить банк/комбинацию приборов | |
| F85 | 10 ампер красный | Модуль подушки безопасности | |
| F86 | 10 ампер красный | Модуль подушки безопасности | |
| F87 | 10 ампер красный | Пневматическая подвеска — при наличии/ буксировка прицепа/ модуль управления рулевой колонкой | |
| F88 | 15 А Синий | Кластер панели приборов | |
| Ф90/Ф91 | 20 ампер желтый | Розетка (задние сиденья) по выбору | |
| F92 | 10 ампер красный | Лампа задней консоли — при наличии | |
| F93 | 20 ампер желтый | Зажигалка | |
| F94 | 10 ампер красный | Модуль переключения передач / раздаточной коробки | |
| F95 | 10 ампер красный | Задняя камера/система помощи при парковке | |
| F96 | 10 ампер красный | Выключатель обогревателя заднего сиденья/зарядное устройство фонарика — при наличии | |
| F97 | 25 ампер натуральный | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии | |
| F98 | 25 ампер натуральный | Передние сиденья с подогревом — при наличии | |
| F99 | 10 ампер красный | Модуль систем климат-контроля / помощи водителю | |
| F100 | 10 ампер красный | Активное демпфирование — при наличии | |
| F101 | 15 А Синий | Электрохроматическое зеркало/Интеллектуальный дальний свет — при наличии | |
| F103 | 10 ампер красный | Обогреватель салона (только дизельный двигатель) | |
| F104 | 20 ампер желтый | Розетки (приборная панель/центральная консоль) |
2015
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F03 | 60 А Желтый | — | Вентилятор радиатора |
| F05 | 40 А Зеленый | — | Компрессор пневматической подвески — при наличии |
| F06 | 40 А Зеленый | — | Антиблокировочная система тормозов/Электронный насос системы курсовой устойчивости |
| F07 | 40 А Зеленый | — | Соленоид стартера |
| F08 | 20 ампер синий | — | Датчики выбросов (только дизельный двигатель) |
| F09 | 30 ампер розовый | — | Подогреватель дизельного топлива (только дизельный двигатель) |
| F10 | 40 А Зеленый | — | Контроллер кузова / наружное освещение №2 |
| F11 | 30 ампер розовый | — | Электрический тормоз буксировки прицепа — при наличии |
| F12 | 40 А Зеленый | — | Контроллер кузова №3 / Силовые замки |
| F13 | 40 А Зеленый | — | Передний двигатель вентилятора |
| F14 | 40 А Зеленый | — | Кузовной контроллер № 4 / Внутреннее освещение № 2 |
| F17 | 30 ампер розовый | — | Омыватель фар — при наличии |
| F19 | 20 ампер синий | — | Соленоид подголовника — при наличии |
| F20 | 30 ампер розовый | — | Модуль пассажирской двери |
| F22 | 20 ампер синий | — | Модуль управления двигателем |
| F23 | 30 ампер розовый | — | Внутреннее освещение #1 |
| F24 | 30 ампер розовый | — | Модуль водительской двери |
| F25 | 30 ампер розовый | — | Передние дворники |
| F26 | 30 ампер розовый | — | Антиблокировочная система тормозов/модуль контроля устойчивости/клапаны |
| F28 | 20 ампер синий | — | Фонари заднего хода для буксировки прицепа — при наличии |
| F29 | 20 ампер синий | — | Стояночные огни для буксировки прицепа — при наличии |
| F30 | 30 ампер розовый | — | Розетка для буксировки прицепа — при наличии |
| F32 | 30 ампер розовый | — | Модуль управления трансмиссией |
| F34 | 30 ампер розовый | — | Управление дифференциалом скольжения |
| F35 | 30 ампер розовый | — | Люк на крыше — при наличии |
| F36 | 30 ампер розовый | — | Задний антиобледенитель |
| F37 | 25 ампер чистый | — | Двигатель заднего вентилятора — при наличии |
| F38 | 30 ампер розовый | — | Инвертор питания 115 В переменного тока — при наличии |
| F39 | 30 ампер розовый | — | Задняя дверь с электроприводом — при наличии |
| F40 | — | 10 ампер красный | Дневные ходовые огни/корректор фар |
| F42 | — | 20 ампер желтый | Horn |
| F44 | — | 10 ампер красный | Диагностический порт |
| F46 | — | 10 ампер красный | Датчик давления в шинах — при наличии |
| F49 | — | 10 ампер красный | Интегрированный центральный стек / климат-контроль |
| F50 | — | 20 ампер желтый | Модуль управления пневматической подвеской — при наличии |
| F51 | — | 15 А Синий | Модуль узла зажигания / зажигание без ключа / замок рулевой колонки |
| F52 | — | 5-амперный загар | Датчик батареи |
| F53 | — | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы — при наличии |
| F55 | — | 10 ампер красный | ДТВ / ДСРК |
| F56 | — | 15 А Синий | Дополнительный контент (только дизельный двигатель) |
| F57 | — | 15 А Синий | Ксеноновые фары LH — при наличии |
| F59 | — | 10 ампер красный | Продувочный насос (только дизельный двигатель) |
| F60 | — | 15 А Синий | Модуль управления коробкой передач |
| F61 | — | 10 ампер красный | Модуль управления коробкой передач/датчик PM (только дизельный двигатель) |
| F62 | — | 10 ампер красный | Муфта кондиционера |
| F63 | — | 20 ампер желтый | Катушки зажигания (газ), нагреватель мочевины (дизель) |
| F64 | — | 25 ампер чистый | Топливные форсунки / силовой агрегат |
| F66 | — | 10 ампер красный | Переключатели люка на крыше / окна пассажира / датчик дождя |
| F67 | — | 15 А Синий | Модуль громкой связи CD/DVD/Bluetooth – при наличии |
| F68 | — | 20 ампер желтый | Мотор заднего стеклоочистителя |
| F69 | — | 15 А Синий | Лента прожекторов — если установлено |
| F70 | — | 20 ампер желтый | Двигатель топливного насоса |
| F71 | — | 30 А Зеленый | Аудио усилитель |
| F73 | — | 15 А Синий | Правая ксеноновая фара — при наличии |
| F74 | — | 20 ампер желтый | Тормозной вакуумный насос — при наличии |
| F76 | — | 10 ампер красный | Антиблокировочная система тормозов/электронный контроль устойчивости |
| F77 | — | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста |
| F78 | — | 10 ампер красный | Блок управления двигателем/рулевое управление с электроусилителем — при наличии |
| F80 | — | 10 ампер красный | Универсальный открыватель гаражных ворот / компас / модуль защиты от вторжений |
| F81 | — | 20 ампер желтый | Буксировка прицепа Правый поворот/стоп-сигналы |
| F82 | — | 10 ампер красный | Модуль управления рулевой колонкой/круиз-контроль |
| F83 | — | 10 ампер красный | Дверь топливного бака |
| F84 | — | 15 А Синий | Переключить банк/комбинацию приборов |
| F85 | — | 10 ампер красный | Модуль подушки безопасности |
| F86 | — | 10 ампер красный | Модуль подушки безопасности |
| F87 | — | 10 ампер красный | Пневматическая подвеска — при наличии / Буксировка прицепа / Модуль управления рулевой колонкой |
| F88 | — | 15 А Синий | Кластер панели приборов |
| Ф90/Ф91 | — | 20 ампер желтый | Розетка (задние сиденья) по выбору |
| F92 | — | 10 ампер красный | Лампа задней консоли — при наличии |
| F93 | — | 20 ампер желтый | Зажигалка |
| F94 | — | 10 ампер красный | Модуль переключения передач / раздаточной коробки |
| F95 | — | 10 ампер красный | Задняя камера / ParkSense® |
| F96 | — | 10 ампер красный | Выключатель обогревателя заднего сиденья/зарядное устройство фонарика — при наличии |
| F97 | — | 20 ампер желтый | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии |
| F98 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| F99 | — | 10 ампер красный | Модуль систем климат-контроля / помощи водителю |
| F100 | — | 10 ампер красный | Активное демпфирование — при наличии |
| F101 | — | 15 А Синий | Электрохроматическое зеркало/интеллектуальный дальний свет — при наличии |
| F103 | — | 10 ампер красный | Обогреватель салона (только дизельный двигатель)/задний HVAC |
| F104 | — | 20 ампер желтый | Розетки (приборная панель/центральная консоль) |
2016, 2017, 2018
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F03 | 60 А Желтый | — | Вентилятор радиатора |
| F05 | 40 А Зеленый | — | Компрессор пневматической подвески — при наличии |
| F06 | 40 А Зеленый | — | Антиблокировочная система тормозов/Электронный насос системы курсовой устойчивости |
| F07 | 30 ампер розовый | — | Соленоид стартера |
| F09 | 30 ампер розовый | — | Подогреватель дизельного топлива (только дизельный двигатель) / вакуумный насос тормозной системы |
| F10 | 40 А Зеленый | — | Контроллер кузова / наружное освещение №2 |
| F11 | 30 ампер розовый | — | Электрический тормоз буксировки прицепа — при наличии |
| F12 | 40 А Зеленый | — | Контроллер кузова №3 / Силовые замки |
| F13 | 40 А Зеленый | — | Передний двигатель вентилятора |
| F14 | 40 А Зеленый | — | Контроллер кузова №4 / Наружное освещение №1 |
| F17 | 30 ампер розовый | — | Омыватель фар — при наличии |
| F19 | 20 ампер синий | — | Соленоид подголовника — при наличии |
| F20 | 30 ампер розовый | — | Модуль пассажирской двери |
| F22 | 20 ампер синий | — | Модуль управления двигателем |
| F23 | 30 ампер розовый | — | Внутреннее освещение #1 |
| F24 | 30 ампер розовый | — | Модуль водительской двери |
| F25 | 30 ампер розовый | — | Передние дворники |
| F26 | 30 ампер розовый | — | Антиблокировочная система тормозов/модуль контроля устойчивости/клапаны |
| F28 | 20 ампер синий | — | Фонари заднего хода для буксировки прицепа — при наличии |
| F29 | 20 ампер синий | — | Стояночные огни для буксировки прицепа — при наличии |
| F30 | 30 ампер розовый | — | Розетка для буксировки прицепа — при наличии |
| F32 | 30 ампер розовый | — | Модуль управления трансмиссией |
| F34 | 30 ампер розовый | — | Управление дифференциалом скольжения |
| F35 | 30 ампер розовый | — | Люк на крыше — при наличии |
| F36 | 30 ампер розовый | — | Задний антиобледенитель |
| F37 | 25 ампер чистый | — | Двигатель заднего вентилятора — при наличии |
| F38 | 30 ампер розовый | — | Инвертор питания 115 В переменного тока — при наличии |
| F39 | 30 ампер розовый | — | Задняя дверь с электроприводом — при наличии |
| F40 | — | 10 ампер красный | Дневные ходовые огни/корректор фар |
| F42 | — | 20 ампер желтый | Horn |
| F44 | — | 10 ампер красный | Диагностический порт |
| F49 | — | 10 ампер красный | Интегрированный центральный стек / климат-контроль |
| F50 | — | 20 ампер желтый | Модуль управления пневматической подвеской — при наличии |
| F51 | — | 15 А Синий | Модуль узла зажигания / зажигание без ключа / замок рулевой колонки |
| F52 | — | 5-амперный загар | Датчик батареи |
| F53 | — | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы — при наличии |
| F56 | — | 15 А Синий | Дополнительный контент (только дизельный двигатель) |
| F57 | — | 20 ампер желтый | Датчик NOx |
| F58 | — | 15 А Синий | Ксеноновые фары LH — при наличии |
| F59 | — | 10 ампер красный | Продувочный насос (только дизельный двигатель) |
| F60 | — | 15 А Синий | Модуль управления коробкой передач |
| F61 | — | 10 ампер красный | Модуль управления коробкой передач/датчик PM (только дизельный двигатель) |
| F62 | — | 10 ампер красный | Муфта кондиционера |
| F63 | — | 20 ампер желтый | Катушки зажигания (газ), нагреватель мочевины (дизель) |
| F64 | — | 25 ампер чистый | Топливные форсунки / силовой агрегат |
| F66 | — | 10 ампер красный | Переключатели люка на крыше / окна пассажира / датчик дождя |
| F67 | — | 15 А Синий | CD/DVD/Bluetooth модуль громкой связи – при наличии |
| F68 | — | 20 ампер желтый | Мотор заднего стеклоочистителя |
| F69 | — | 15 А Синий | Лента прожекторов — если установлено |
| F70 | — | 20 ампер желтый | Двигатель топливного насоса |
| F71 | — | 30 А Зеленый | Аудио усилитель |
| F72 | — | 10 ампер красный | ПКМ (при наличии) |
| F73 | — | 15 А Синий | Правая ксеноновая фара — при наличии |
| F75 | — | 10 ампер красный | Двойное управление батареями (при наличии) |
| F76 | — | 10 ампер красный | Антиблокировочная система тормозов/электронный контроль устойчивости |
| F77 | — | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста |
| F78 | — | 10 ампер красный | Модуль управления двигателем / электроусилитель руля |
| F80 | — | 10 ампер красный | Универсальный открыватель гаражных ворот / компас / модуль защиты от вторжений |
| F81 | — | 20 ампер желтый | Буксировка прицепа Правый поворот/стоп-сигналы |
| F82 | — | 10 ампер красный | Модуль управления рулевой колонкой/круиз-контроль/DTV |
| F83 | — | 10 ампер красный | Дверь топливного бака |
| F84 | — | 15 А Синий | Переключить банк/комбинацию приборов |
| F85 | — | 10 ампер красный | Модуль подушки безопасности |
| F86 | — | 10 ампер красный | Модуль подушки безопасности |
| F87 | — | 10 ампер красный | Пневматическая подвеска — при наличии / Буксировка прицепа / Модуль управления рулевой колонкой |
| F88 | — | 15 А Синий | Кластер панели приборов |
| Ф90/Ф91 | — | 20 ампер желтый | Розетка (задние сиденья) по выбору |
| F92 | — | 10 ампер красный | Лампа задней консоли — при наличии |
| F93 | — | 20 ампер желтый | Зажигалка |
| F94 | — | 10 ампер красный | Модуль переключения передач / раздаточной коробки |
| F95 | — | 10 ампер красный | Задняя камера / ParkSense |
| F96 | — | 10 ампер красный | Выключатель обогревателя заднего сиденья/зарядное устройство фонарика — при наличии |
| F97 | — | 20 ампер желтый | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии |
| F98 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| F99 | — | 10 ампер красный | Модуль климат-контроля / систем помощи водителю / DSRC |
| F100 | — | 10 ампер красный | Активное демпфирование — при наличии |
| F101 | — | 15 А Синий | Электрохроматическое зеркало/Интеллектуальный дальний свет — при наличии |
| F103 | — | 10 ампер красный | Обогреватель салона (только дизельный двигатель)/задний HVAC |
| F104 | — | 20 ампер желтый | Розетки (приборная панель/центральная консоль) |
2019
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F03 | 60 А Желтый | - | Вентилятор радиатора — при наличии |
| F05 | 40 А Зеленый | - | Компрессор пневматической подвески — при наличии |
| F06 | 40 А Зеленый | - | Антиблокировочная система тормозов/Электронный насос системы курсовой устойчивости |
| F07 | 30 ампер розовый | - | Соленоид стартера |
| F09 | 30 ампер розовый | - | Подогреватель дизельного топлива (только дизельный двигатель)/ вакуумный насос тормозной системы |
| F10 | 40 А Зеленый | - | Контроллер кузова/внешнее освещение №2 |
| F11 | 30 ампер розовый | - | Электрический тормоз буксировки прицепа — при наличии |
| F12 | 40 А Зеленый | - | Кузовной контроллер № 3 / Силовые замки |
| F13 | 40 А Зеленый | - | Передний двигатель вентилятора |
| F14 | 40 А Зеленый | - | Контроллер кузова №4/Внешнее освещение №1 |
| F15 | 40 А Зеленый | - | LTR (низкотемпературный радиатор) Насос охлаждения двигателя — при наличии |
| F17 | 30 ампер розовый | - | Омыватель фар — при наличии |
| F19 | 20 ампер синий | - | Соленоид подголовника — при наличии |
| F20 | 30 ампер розовый | - | Модуль пассажирской двери |
| F22 | 20 ампер синий | - | Модуль управления двигателем |
| F23 | 30 ампер розовый | - | Внутреннее освещение #1 |
| F24 | 30 ампер розовый | - | Модуль водительской двери |
| F25 | 30 ампер розовый | - | Передние дворники |
| F26 | 30 ампер розовый | - | Модуль антиблокировочной системы тормозов/системы курсовой устойчивости, ECU и клапаны |
| F28 | 20 ампер синий | - | Фонари заднего хода прицепа — при наличии |
| F29 | 20 ампер синий | - | Габаритные огни для буксировки прицепа — при наличии |
| F30 | 30 ампер розовый | - | Буксировка прицепа (розетка) / Буксировка прицепа (отдельный электронный тормоз) / Буксировка прицепа (BUX) — при наличии |
| F32 | 30 ампер розовый | - | Модуль управления трансмиссией |
| F34 | 30 ампер розовый | - | Управление дифференциалом проскальзывания — при наличии |
| F35 | 30 ампер розовый | - | Люк на крыше — при наличии |
| F36 | 30 ампер розовый | - | Задний антиобледенитель |
| F37 | 25 ампер чистый | - | Двигатель заднего вентилятора — при наличии |
| F38 | 30 ампер розовый | - | Инвертор питания 115 В переменного тока — при наличии |
| F39 | 30 ампер розовый | - | Задняя дверь с электроприводом — при наличии |
| F40 | - | 10 ампер красный | Дневные ходовые огни/корректор фар |
| F42 | - | 20 ампер желтый | Horn |
| F44 | - | 10 ампер красный | Диагностический порт |
| F45 | - | 5-амперный загар | Шлюз кибербезопасности |
| F49 | - | 10 ампер красный | Интегрированный центральный стек/климат-контроль |
| F50 | - | 20 ампер желтый | Блок управления пневматической подвеской/дифференциал скольжения — при наличии |
| F51 | - | 15 А Синий | KIN/RF HUB/блокировка рулевой колонки — при наличии |
| F53 | - | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы — при наличии |
| F56 | - | 15 А Синий | Дополнительный контент (только для дизельных двигателей) |
| F57 | - | 20 ампер желтый | Датчик NOX — при наличии |
| F58 | - | 15 А Синий | Ксеноновые фары LH — при наличии |
| F59 | - | 10 ампер красный | Продувочный насос (только дизельный двигатель) |
| F60 | - | 15 А Синий | Модуль управления коробкой передач |
| F61 | - | 10 ампер красный | Модуль управления коробкой передач/датчик PM (только дизельный двигатель) |
| F62 | - | 10 ампер красный | Муфта кондиционера |
| F63 | - | 20 ампер желтый | Катушки зажигания / Конденсаторы катушек зажигания / Привод клапана с коротким ходом — при наличии (газ) Подогреватель мочевины (дизель) |
| F64 | - | 25 ампер чистый | Топливные форсунки/трансмиссия |
| F66 | - | 10 ампер красный | Люк в крыше/датчик дождя/внутреннее зеркало заднего вида/USB-порт/DSCR/DTV — при наличии |
| F67 | - | 15 А Синий | Порт CD/DVD/UCI/USB-порт для зарядки |
| F68 | - | 20 ампер желтый | Мотор заднего стеклоочистителя |
| F69 | - | 15 А Синий | Лента прожекторов — при наличии |
| F70 | - | 20 ампер желтый | Двигатель топливного насоса |
| F71 | - | 30 А Зеленый | Усилитель/ANCM — при наличии |
| F72 | - | 10 ампер красный | ECM |
| F73 | - | 15 А Синий | Правая ксеноновая фара — при наличии |
| F75 | - | 10 ампер красный | Двойное управление батареями — при наличии |
| F76 | - | 10 ампер красный | Антиблокировочная система тормозов/электронный контроль устойчивости |
| F77 | - | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста — при наличии |
| F78 | - | 10 ампер красный | Модуль управления двигателем/рулевое управление с электроусилителем |
| F80 | - | 10 ампер красный | Универсальный механизм открывания гаражных ворот/модуль защиты от вторжения — при наличии/сирена — при наличии |
| F81 | - | 20 ампер желтый | Правый поворот/стоп-сигнал буксировки прицепа — при наличии |
| F82 | - | 10 ампер красный | Модуль управления рулевой колонкой/круиз-контроль/DTV — при наличии |
| F83 | - | 10 ампер красный | Дверь топливного бака |
| F84 | - | 15 А Синий | Приборный щиток |
| F85 | - | 10 ампер красный | Модуль подушки безопасности |
| F86 | - | 10 ампер красный | Модуль подушки безопасности |
| F87 | - | 10 ампер красный | Пневматическая подвеска — при наличии |
| F88 | - | 15 А Синий | Комбинация приборов/SGW/ITBM — при наличии |
| Ф90/Ф91 | - | 20 ампер желтый | Розетка питания (задние сиденья) по выбору |
| F92 | - | 10 ампер красный | Лампа задней консоли — при наличии |
| F93 | - | 20 ампер желтый | Зажигалка |
| F94 | - | 10 ампер красный | Модуль переключения/раздаточной коробки |
| F95 | - | 10 ампер красный | Задняя камера/датчик слепых зон — при наличии |
| F96 | - | 10 ампер красный | Выключатель обогревателя заднего сиденья/зарядное устройство фонарика — при наличии |
| F97 | - | 20 ампер желтый | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии |
| F98 | - | 20 ампер желтый | Вентилируемые сиденья/передние сиденья с подогревом — при наличии |
| F99 | - | 10 ампер красный | Модуль систем климат-контроля/помощи водителю/HALF/Park Assist |
| F100 | - | 10 ампер красный | Активное демпфирование — при наличии |
| F101 | - | 15 А Синий | Датчик температуры автомобиля/датчик влажности |
| F102 | - | 15 А Синий | Запасной |
| F103 | - | 10 ампер красный | Обогреватель салона (только дизельный двигатель)/задний HVAC — при наличии ' |
| F104 | - | 20 ампер желтый | Розетки питания (панель приборов/центральная консоль/задний багажник — при наличии) |
