Предохранители и реле Dodge Grand Caravan (2008-2010)
Схемы относятся к указанным годам и вариантам Dodge Grand Caravan (2008-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Dodge Grand Caravan 2008-2010 гг.
Предохранители прикуривателя (розетка) в Dodge Grand Caravan являются предохранители M7 и M36 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

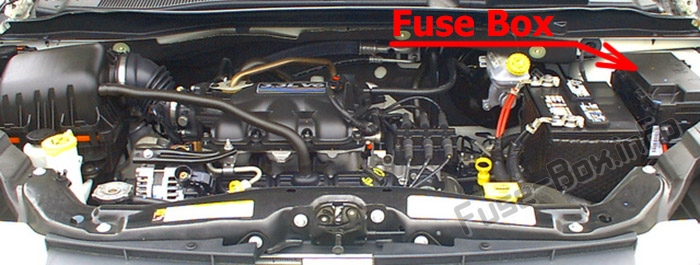

Встроенный силовой модуль (IPM) расположен в моторном отсеке рядом с аккумуляторной батареей.
Этикетка, идентифицирующая каждый компонент, может быть напечатана или выдавлена на внутренней стороне крышки.
Схемы блока предохранителей
Схемы блока предохранителей
2008
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль электропривода задней двери |
| J3 | 40 А Зеленый | — | Модуль задней двери (узел задней двери) |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | — | Антиблокировочная тормозная система (ABS) Насос/ESP |
| J7 | 30 ампер розовый | — | Клапан антиблокировочной тормозной системы (ABS) |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом памяти (при наличии) |
| J9 | 40 А Зеленый | — | ПЗЕВ Мотор / Гибкое топливо |
| J10 | 30 ампер розовый | — | Реле омывателя фар/клапан ручной настройки |
| J11 | 30 ампер розовый | — | Модуль раздвижной двери с электроприводом |
| J13 | 60 А Желтый | — | Зажигание выключено (10D) — основной |
| J14 | 40 А Зеленый | — | Обогрев заднего стекла |
| J15 | 30 ампер розовый | — | Задний вентилятор |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер желтый | — | Модуль управления силовым агрегатом (PCM) Trans Range |
| J19 | 60 А Желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний стеклоочиститель LO/H1 |
| J21 | 20 ампер желтый | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | — | Модуль люка |
| M1 | — | 15 А Синий | Центральный верхний стоп-сигнал (CHMSL) / тормозной выключатель |
| M2 | — | 20 ампер желтый | Освещение прицепа |
| M3 | — | 20 ампер желтый | — |
| M4 | — | 10 ампер красный | Буксировка прицепа |
| M5 | — | 25 ампер натуральный | инвертор |
| M6 | — | 20 ампер желтый | — |
| M7 | — | 20 ампер желтый | Розетка №2 (BATT/ACC SELECT) |
| M8 | — | 20 ампер желтый | Переднее сиденье с подогревом (при наличии) |
| M9 | — | 20 ампер желтый | Заднее сиденье с подогревом (при наличии) |
| M10 | 20 ампер желтый | Зажигание выключено — автомобильная развлекательная система (IOD-VES). Спутниковый цифровой аудиоприемник (SOARS). DVD. Модуль громкой связи (HFM). Универсальный механизм открывания гаражных ворот (UGDO), косметический светильник (VANITY LP) | |
| M11 | _ | 10 ампер красный | (зажигание выключено) IOD-HVAC/ATC, MW SENSR, лампа подкапотного пространства (UH LMP) |
| M12 | — | 30 А Зеленый | Усилитель (AMP) |
| M13 | 20 ампер желтый | Узел выдвижного отделения с выключенным зажиганием (IOD-CCN). Беспроводной модуль управления (WCM). СИРЕНА. Модуль часов (CLK MOD), многофункциональный переключатель управления (MULTIFCTN SW) | |
| M14 | — | 20 ампер желтый | Буксировка прицепа (только экспорт) |
| M15 | 20 ампер желтый | КОЛ МОД. ИК СНС. Обогреватель Вентиляция. Кондиционер/автоматический контроль температуры (HVAC/ATC). Зеркало заднего вида (ЗР ВВВ МИР). Салонный узел (CCN). Переключатель раздаточной коробки (T-CASE SW). ПУСК/СТ. Многофункциональный переключатель управления (MULTIFTCN SW). Монитор давления в шинах (TPM). Модуль свечей накаливания (GLW PLG MOD) — только экспортный дизель | |
| M16 | 10 ампер красный | Контроллер системы пассивной безопасности/модуль классификации пассажиров (ORC/OCM) | |
| M17 | — | 15 А Синий | Левый хвост/лицензия/стояночный фонарь (LT-TAIL/LIC/ PRK LMP) |
| M18 | — | 15 А Синий | Правый задний фонарь/стояночный/ходовой фонарь (RT-TA1L/PRK/RUN LMP) |
| M19 | — | 25 ампер натуральный | Автоматическое отключение (ASD №1 и №2) |
| M20 | 15 А Синий | Внутреннее освещение узла салона (CCN INT LIGHT). Переключить банк (SW BANK). Модуль рулевого управления (SCM) | |
| M21 | — | 20 ампер желтый | Автоматическое отключение (ASD №3) |
| M22 | — | 10 ампер красный | Правый гудок (RT HORN (HI/LOW) |
| M23 | — | 10 ампер красный | Левый рожок (LT HORN (Hl/LOVV) |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель (REAR WIPER) |
| M25 | 20 ампер желтый | Топливный насос (FUEL PUMP). Дизельный подъемный насос (DSL LIFT PUMP) — только экспорт | |
| M26 | 10 ампер красный | Переключатель зеркал с электроприводом (PWR MIRR SW). Переключатель стеклоподъемника водителя (DRVR WIND SW) | |
| M27 | 10 ампер красный | Замок зажигания (IGN SW). Оконный модуль (WIN MOD) | |
| M28 | 10 ампер красный | Контроллер нового поколения (NGC). Подача трансмиссии (TRANS FEED). J1962 | |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров (OCM) |
| M30 | 15 А Синий | Модуль заднего стеклоочистителя (RR WIPER MOD), зеркало с электроприводом складывания (PWR FOLD MIR) | |
| M31 | — | 20 ампер желтый | Лампы заднего хода (B/U LAMPS |
| M32 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC), TT EUROPE | |
| M33 | 10 ампер красный | Контроллер нового поколения (NGC). Глобальный контроллер двигателя силовой передачи (GPEC) | |
| M34 | 10 ампер красный | Система помощи при парковке (PRK ASST). Обогреватель Вентиляция. Модуль кондиционирования воздуха (HVAC MOD). Омыватель фар (HDLP WASH). Компас (КОМ-ПАС) | |
| M35 | — | 10 ампер красный | Зеркала с подогревом |
| M36 | — | 20 ампер желтый | Розетка №3 (батарея) |
| M37 | 10 ампер красный | Антиблокировочная тормозная система (АБС). Электронная программа стабилизации (ESP). Выключатель стоп-сигналов (STP LP SW). Топливный насос Rly Hi Control | |
| M38 | — | 25 ампер натуральный | Блокировка/разблокировка двигателей (БЛОКИРОВКА/РАЗБЛОКИРОВКА MTRS) |
Зеркала с подогревом, нижняя розетка приборной панели и съемная напольная консоль в переднем положении защищены самовосстанавливающимися предохранителями, которые обслуживаются только авторизованным дилером. Сиденья с электроприводом защищены автоматическим выключателем на 30 ампер, расположенным под сиденьем водителя. Электрические стеклоподъемники защищены автоматическим выключателем на 25 А, расположенным под приборной панелью рядом с рулевой колонкой. Если вы столкнулись с временной или постоянной поломкой этих систем, обратитесь за обслуживанием к авторизованному дилеру.
2009
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль электропривода задней двери |
| J3 | 30 ампер розовый | — | Модуль задней двери (узел задней двери) |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | — | Антиблокировочная тормозная система (ABS) Насос/ESP |
| J7 | 30 ампер розовый | — | Клапан антиблокировочной тормозной системы (ABS)/ESP |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом памяти (при наличии) |
| J9 | 40 А Зеленый | — | ПЗЕВ Мотор / Гибкое топливо |
| J10 | 30 ампер розовый | — | Реле омывателя фар/клапан регулировки коллектора |
| J11 | 30 ампер розовый | — | Блок питания модуля раздвижной двери/реле Тэтчум |
| J13 | 60 А Желтый | — | Выключение зажигания (IOD) — главная |
| J14 | 40 А Зеленый | — | Обогрев заднего стекла |
| J15 | 30 ампер розовый | — | Задний вентилятор |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | — | Модуль управления силовым агрегатом (PCM) Trans Range |
| J19 | 60 А Желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний стеклоочиститель LO/HI |
| J21 | 20 ампер синий | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | — | Модуль люка |
| M1 | — | 15 А Синий | Центральный верхний стоп-сигнал (CHMSL) / тормозной выключатель |
| M2 | — | — | — |
| M3 | — | 20 ампер желтый | Запасной предохранитель |
| M4 | — | 10 ампер красный | Буксировка прицепа |
| M5 | — | 25 ампер натуральный | инвертор |
| M6 | — | 20 ампер желтый | Розетка №1 (ACC), датчик дождя |
| M7 | — | 20 ампер желтый | Розетка №2 (BATT/ACC SELECT) |
| M8 | — | 20 ампер желтый | Переднее сиденье с подогревом (при наличии) |
| M9 | — | 20 ампер желтый | Заднее сиденье с подогревом (при наличии) |
| M10 | — | 15 А Синий | Зажигание выключено - автомобильная развлекательная система (IOD-VES), спутниковый цифровой аудиоприемник (SDARS), DVD, модуль громкой связи (HFM), универсальный механизм открывания двери гаража (UGDO), косметический светильник (VANITY LP), модуль потокового видео |
| M11 | — | 10 ампер красный | (Зажигание выключено) IOD-HVAC/ATC |
| M12 | — | 30 А Зеленый | Усилитель (AMP)/ Радио |
| M13 | — | 20 ампер желтый | Зажигание выключено — узел салона (IOD-CCN), сирена, модуль часов (CLK MOD), многофункциональный переключатель управления (MULTIFCTN SW)/ITM |
| M14 | — | 20 ампер желтый | Запасной предохранитель |
| M15 | — | 20 ампер желтый | Зеркало заднего вида (RR VW MIR), узел салона (CCN), многофункциональный переключатель управления (MULTIFTCN SW), датчик давления в шинах (TPM), модуль свечей накаливания (GLW PLG MOD) — только экспортный дизель, переключатель передач в сборе ( Эффект Холла), акустическое шумоподавление (ANC) |
| M16 | — | 10 ампер красный | Контроллер системы пассивной безопасности/модуль классификации пассажиров (ORC/OCM) |
| Ml 7 | — | 15 А Синий | Левый хвост/лицензия/стояночный фонарь (LT-TAIL/LIC/PRK LMP), ходовые огни |
| M18 | — | 15 А Синий | Правый задний фонарь/стояночный/ходовой фонарь (RT-TAIL/PRK/RUN LMP) |
| M19 | — | 25 ампер натуральный | Автоматическое отключение (ASD №1 и №2) |
| M20 | — | 15 А Синий | Узел салонного отсека Внутреннее освещение (CCN INT LIGHT), блок переключателей (SW BANK), модуль управления рулевым управлением (SCM), переключатель рулевого колеса |
| M21 | — | 20 ампер желтый | Автоматическое отключение (ASD №3) |
| M22 | — | 10 ампер красный | Правый гудок (RT HORN (HI/LOW) |
| M23 | — | 10 ампер красный | Левый гудок (LT HORN (HI/LOW) |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель (REAR WIPER) |
| M25 | — | 20 ампер желтый | Топливный насос (FUEL PUMP), дизельный подъемный насос (DSL LIFT PUMP) — только экспорт |
| M26 | — | 10 ампер красный | Переключатель зеркал с электроприводом (PYVR MIRR SW), переключатель стеклоподъемника водителя (DRVR WIND SW) |
| M27 | — | 10 ампер красный | Замок зажигания (IGN SW), оконный модуль (WIN MOD), PEM, замок рулевой колонки |
| M28 | — | 10 ампер красный | Контроллер нового поколения (NGC), PCM, трансмиссия (TRANS FEED), TCM |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров (OCM) |
| M30 | — | 15 А Синий | Модуль заднего стеклоочистителя (RR WIPER MOD), зеркало с электроприводом складывания (PWR FOLD MIR), диагностический канал J1962 |
| M31 | — | 20 ампер желтый | Лампы заднего хода (B/U LAMPS) |
| M32 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC), TT EUROPE |
| M33 | — | 10 ампер красный | Контроллер следующего поколения (NGC), глобальный контроллер двигателя трансмиссии (GPEC), TCM |
| M34 | — | 10 ампер красный | Система помощи при парковке (PRK ASST), вентиляция отопителя, модуль кондиционирования воздуха (HVAC MOD), омыватель фар (HDLP WASH), компас (COMPAS), ИК-датчик, задняя камера, фонарь двери FT Drv/Pass, фонарик, AHLM, реле дизельного двигателя Обогреватель салона, Радиаторный дизельный вентилятор |
| M35 | — | 10 ампер красный | Зеркала с подогревом |
| M36 | — | 20 ампер желтый | Розетка №3 (батарея) |
| M37 | — | 10 ампер красный | Антиблокировочная тормозная система (ABS), электронная программа курсовой устойчивости (ESP), выключатель стоп-сигналов (STP LP SW), система управления топливным насосом |
| M38 | — | 25 ампер натуральный | Электродвигатели блокировки/разблокировки дверей (LOCK/UNLOCK MTRS), электродвигатели блокировки/разблокировки задней подъемной двери |
Обогрев зеркал, нижняя розетка приборной панели и съемная напольная консоль в переднем положении предохранены самовосстанавливающимися предохранителями, которые обслуживаются только авторизованным дилером. Сиденья с электроприводом защищены автоматическим выключателем на 30 ампер, расположенным под сиденьем водителя. Электрические стеклоподъемники защищены автоматическим выключателем на 25 А, расположенным под приборной панелью рядом с рулевой колонкой. Если вы столкнулись с временной или постоянной поломкой этих систем, обратитесь за обслуживанием к авторизованному дилеру.

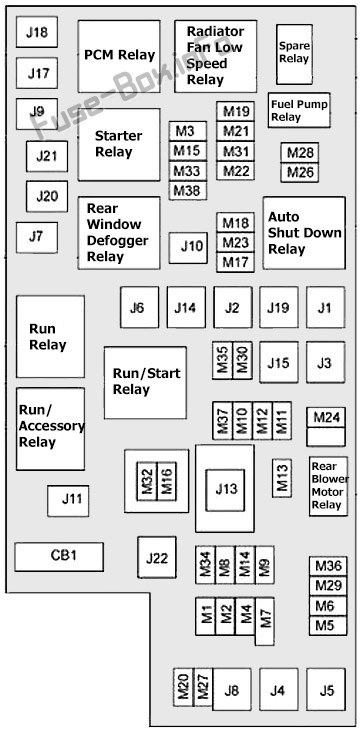

2010
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль электропривода задней двери |
| J3 | 30 ампер розовый | — | Модуль задней двери (узел задней двери) |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | Насос антиблокировочной системы тормозов/система контроля устойчивости | |
| J7 | 30 ампер розовый | Антиблокировочный тормозной клапан/система контроля устойчивости | |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом и памятью — при наличии |
| J9 | 40 А Зеленый | Автомобильный двигатель с частичным нулевым уровнем выбросов / гибкое топливо | |
| J10 | 30 ампер розовый | Реле омывателя фар/клапан регулировки коллектора | |
| J11 | 30 ампер розовый | Электропитание модуля сдвижной двери/модуля защиты от кражи реле замка | |
| J13 | 60 А Желтый | — | Зажигание выключено (IOD) - главный |
| J14 | 40 А Зеленый | — | Обогрев заднего стекла |
| J15 | 30 ампер розовый | — | Задний вентилятор |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | Модуль управления силовым агрегатом Trans Range | |
| J19 | 60 А Желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний стеклоочиститель LO/HI |
| J21 | 20 ампер синий | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | — | Модуль люка |
| M1 | — | 15 А Синий | Задний центральный стоп-сигнал/тормозной выключатель |
| M2 | — | — | — |
| M3 | — | 20 ампер желтый | Запасной предохранитель |
| M4 | — | 10 ампер красный | Буксировка прицепа |
| M5 | — | 25 ампер натуральный | инвертор |
| M6 | — | 20 ампер желтый | Розетка №1 (ACC), датчик дождя |
| M7 | 20 ампер желтый | Розетка №2 (BAIT/ACC SELECT) | |
| M8 | — | 20 ампер желтый | Переднее сиденье с подогревом — при наличии |
| M9 | — | 20 ампер желтый | Заднее сиденье с подогревом — при наличии |
| M10 | 15 А Синий | Зажигание выключено — видеосистема, спутниковое радио, DVD, модуль громкой связи, универсальный открыватель пола гаража, туалетный столик, модуль потокового видео | |
| M11 | 10 ампер красный | Зажигание выключено — система климат-контроля | |
| M12 | — | 30 А Зеленый | Усилитель (AMP)/ Радио |
| M13 | 20 ампер желтый | Зажигание выключено — комбинация приборов, сирена, модуль часов, многофункциональный переключатель управления/ITM | |
| M14 | — | 20 ампер желтый | Запасной предохранитель |
| M15 | 20 ампер желтый | Зеркало заднего вида, комбинация приборов, многофункциональный переключатель управления, датчик давления в шинах, модуль свечей накаливания (только экспортный дизель), переключатель передач в сборе (эффект Холла), шумоподавление | |
| M16 | 10 ампер красный | Модуль подушки безопасности/модуль классификации пассажиров | |
| M17 | 15 А Синий | Левый хвост/лицензия/стояночный фонарь, ходовые огни | |
| M18 | — | 15 А Синий | Правый задний/стояночный/ходовой фонарь |
| M19 | — | 25 ампер натуральный | Автоматическое отключение №1 и №2 |
| M20 | 15 А Синий | Внутреннее освещение комбинации приборов, блок переключателей, модуль рулевой колонки, переключатель рулевого колеса | |
| M21 | — | 20 ампер желтый | Автоматическое отключение №3 |
| M22 | — | 10 ампер красный | Правый звуковой сигнал (HI/LOW) |
| M23 | — | 10 ампер красный | Левый звуковой сигнал (HI/LOW) |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель |
| M25 | 20 ампер желтый | Топливный насос, дизельный подъемный насос - только экспорт | |
| M26 | 10 ампер красный | Переключатель зеркал с электроприводом, переключатель стеклоподъемника водителя | |
| M27 | 10 ампер красный | Замок зажигания, модуль беспроводного управления, модуль бесключевого доступа, замок рулевой колонки | |
| M28 | 10 ампер красный | Модуль управления силовым агрегатом, коробка передач, модуль управления коробкой передач | |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров |
| M30 | 15 А Синий | Модуль заднего стеклоочистителя, зеркало с электроприводом складывания, диагностический канал J1962 | |
| M31 | — | 20 ампер желтый | Резервные лампы |
| M32 | — | 10 ампер красный | Модуль подушки безопасности, TT EUROPE |
| M33 | 10 ампер красный | Модуль управления силовым агрегатом, модуль управления коробкой передач | |
| M34 | 10 ампер красный | Система помощи при парковке, модуль системы климат-контроля отопителя, омыватели фар, компас, ИК-датчик, камера заднего вида, дверной фонарь FT Drv/Pass, фонарик, AHLM, реле дизельного обогревателя салона, дизельный вентилятор Rad | |
| M35 | — | 10 ампер красный | Зеркала с подогревом |
| M36 | — | 20 ампер желтый | Розетка №3 |
| M37 | 10 ампер красный | Антиблокировочная система тормозов, система курсовой устойчивости, выключатель стоп-сигнала, реле топливного насоса под контролем | |
| M38 | 25 ампер натуральный | Электродвигатели блокировки/разблокировки дверей, электродвигатели блокировки/разблокировки задней подъемной двери |
Обогрев зеркал, нижняя розетка приборной панели и съемная напольная консоль в переднем положении предохранены самовосстанавливающимися предохранителями, которые обслуживаются только авторизованным дилером. Сиденья с электроприводом защищены автоматическим выключателем на 30 ампер, расположенным под сиденьем водителя. Электрические стеклоподъемники защищены автоматическим выключателем на 25 А, расположенным под приборной панелью рядом с рулевой колонкой. Если вы столкнулись с временной или постоянной поломкой этих систем, обратитесь за обслуживанием к авторизованному дилеру.
Дополнительная информация: Dodge Grand Caravan (2008-2010)
Если вы ищете минивэн со всеми эффективными функциями, от надежного двигателя до практичного хранения, Dodge предлагает все это в своей модели минивэна, известной как Caravan. Это пятое поколение, выпуск которого начался в 2008 году, а их продажи стартовали в 2009 году.
Dodge Grand Caravan: пятое поколение
Эта модель оснащена теми функциями, которые могут обеспечить оптимальную производительность со всеми современными функциями. При этом вы получите надежный двигатель V6, способный обеспечить столь необходимую производительность. Кроме того, вместительный салон и все функции безопасности являются плюсами.
Если говорить о надлежащей спецификации, то этот минивэн способен перевозить 7 пассажиров. Экономия топлива в городе является подходящей, поскольку она обеспечивает 17 миль на галлон и 25 миль на галлон на шоссе. Последняя модель Dodge Caravan оснащена номинальной мощностью во всех типах дорожных ситуаций. Хотя у него жесткое ускорение, а автоматическая коробка передач также требует вашего терпения. Модели этого Dodge Caravan пятого поколения поставляются с FWD. Что касается практичности, то эта модель обеспечивает ее в полной мере.
Он поставляется с тремя различными комплектациями SE, SE Plus и SXT. Dodge Grand Caravan SE содержит все функции: тканевая обивка, 6,5-дюймовый сенсорный экран, стереосистема с шестью динамиками, камера заднего вида, порт USB, трехзонный ручной климат-контроль, третий ряд Stow 'n Go многоместное сиденье и информационно-развлекательная система Uconnect. Помимо этого, другой уровень отделки салона Dodge Grand Caravan SE поставляется с 6,5-дюймовым сенсорным экраном, камерой заднего вида, стереосистемой с шестью динамиками, портом USB, тканевой обивкой, информационно-развлекательной системой Uconnect, Stow 'n Go третьего ряда. сиденье скамейки. В дополнение к этому Dodge Grand Caravan SXT имеет заднюю дверь с электроприводом, кожаную обивку с замшевыми вставками, сиденье водителя с электрорегулировкой в восьми направлениях, двойные задние двери с электроприводом.
