Предохранители и реле Dodge Journey (2009-2010)
Схемы относятся к указанным годам и вариантам Dodge Journey (2009-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Dodge Journey 2009-2010 гг.
Предохранители прикуривателя / розетки в Dodge Journey являются предохранители М6, М7 и М36 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей

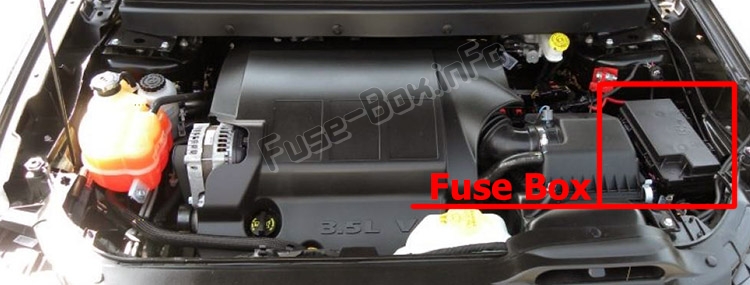

Расположение блока предохранителей
Встроенный силовой модуль (IPM) расположен в моторном отсеке рядом с блоком воздухоочистителя.
Этикетка, идентифицирующая каждый компонент, может быть напечатана или выдавлена на внутренней стороне крышки.

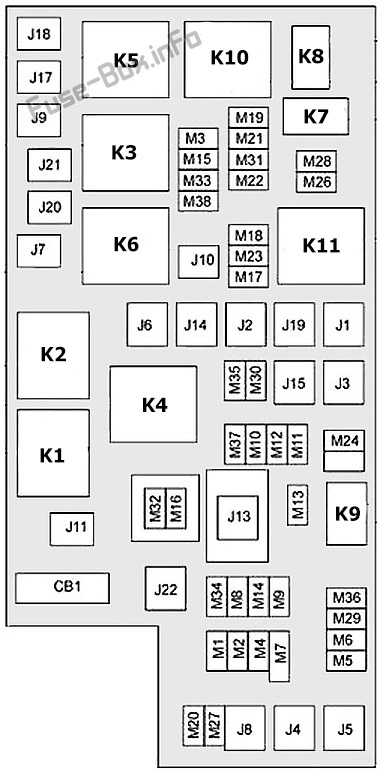

Схема блока предохранителей
Схема блока предохранителей
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль раздаточной коробки — при наличии |
| J3 | 30 ампер розовый | — | Модуль задней двери |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | — | Антиблокировочная тормозная система (ABS) Насос/Электронная программа стабилизации (ESP) |
| J7 | 30 ампер розовый | — | Клапан антиблокировочной тормозной системы (ABS)/электронная программа стабилизации (ESP) |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом памяти — при наличии |
| J9 | 40 А Зеленый | — | Гибкое топливо/двигатель PZEV — при наличии |
| J10 | 30 ампер розовый | — | (При наличии) Реле омывателя фар-(BUX), клапан регулировки коллектора |
| J11 | 30 ампер розовый | — | (При наличии) Стабилизатор поперечной устойчивости/безопасность Thatchum (BUX)/сдвижная дверь с электроприводом |
| J13 | 60 А Желтый | — | Зажигание выключено (IOD) Главная |
| J14 | 40 А Зеленый | — | Электрический задний свет (EBL) |
| J15 | 30 ампер розовый | — | Задний вентилятор — при наличии |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | — | NGC (модуль управления силовым агрегатом)/диапазон трансмиссии |
| J19 | 60 А Желтый | — | Мотор вентилятора радиатора |
| J20 | 30 ампер розовый | — | Стеклоочиститель переднего стекла Высокий/Низкий |
| J21 | 20 ампер синий | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | Модуль люка — при наличии | |
| M1 | — | 15 А Синий | Центральный стоп-сигнал (CHMSL) |
| M2 | — | 20 ампер желтый | Фары прицепа — при наличии |
| M3 | — | 20 ампер желтый | Передний/задний мост, полный привод |
| M4 | — | 10 ампер красный | Буксировка прицепа — при наличии |
| M5 | — | 25 ампер натуральный | Инвертор мощности — при наличии |
| M6 | — | 20 ампер желтый | Электрическая розетка №1 / Аксессуар (ACC) Датчик дождя |
| M7 | — | 20 ампер желтый | Розетка питания № 2 (батарея или аксессуар (ACC) по выбору) |
| M8 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| M9 | — | 20 ампер желтый | Задние сиденья с подогревом — при наличии |
| M10 | — | 15 А Синий | Подсветка туалетного столика/модуль громкой связи (HFM) — при наличии, выносной дисплей — при наличии, спутниковый цифровой аудиоприемник (SDARS) — при наличии, универсальный механизм открывания гаражных ворот (UGDO) — при наличии, подсветка туалетного столика, видеоразвлекательная система (VES) )™ — при наличии |
| M11 | — | 10 ампер красный | Автоматический контроль температуры (ATC) — при наличии, освещение под капотом |
| M12 | — | 30 А Зеленый | Радио, Усилитель (AMP) |
| M13 | — | 20 ампер желтый | Узел салонного отсека (CCN), модуль многофункционального переключателя/сирены, ITM |
| M14 | — | 20 ампер желтый | Буксировка прицепа (BUX) — при наличии |
| M15 | — | 20 ампер желтый | Зеркало заднего вида с автоматическим затемнением — при наличии, инфракрасный датчик (ИК) — при наличии, многофункциональный переключатель, система контроля давления в шинах (TPMS) — при наличии, модуль раздаточной коробки — при наличии |
| M16 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC)/Модуль классификации пассажиров (OCM) |
| M17 | — | 15 А Синий | Левый парк/боковой габарит/ход/задние фонари, номерные огни |
| M18 | — | 15 А Синий | Правый парковочный/боковой габарит/ход/задние фонари |
| M19 | — | 25 ампер натуральный | Автоматическое отключение (ASD) №1 и №2 |
| M20 | — | 15 А Синий | Электронный информационный центр автомобиля (EVIC) — при наличии, внутреннее освещение, переключатели на рулевом колесе — при наличии, блок переключателей |
| M21 | — | 20 ампер желтый | Автоматическое выключение (ASD) №3 |
| M22 | — | 10 ампер красный | Правый рог |
| M23 | — | 10 ампер красный | Левый рог |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель |
| M25 | — | 20 ампер желтый | Топливный насос/дизельный подъемный насос |
| M26 | — | 10 ампер красный | Переключатель Power MIRRORS/переключатель стеклоподъемника водителя |
| M27 | — | 10 ампер красный | Блокировка рулевой колонки, беспроводной узел зажигания (WIN)/PEM |
| M28 | — | 10 ампер красный | NGC (модуль управления силовым агрегатом) / питание трансмиссии (аккумуляторная батарея) |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров (OCM) |
| M30 | — | 15 А Синий | Модуль стеклоочистителя Rpar/зеркало с электроприводом складывания, J1962 Diag Feed |
| M31 | — | 20 ампер желтый | Фонари заднего хода |
| M32 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) |
| M33 | — | 10 ампер красный | NGC (модуль управления силовым агрегатом) Питание аккумулятора/TCM |
| M34 | — | 10 ампер красный | Модуль Power Assist, модуль HVAC, омыватели фар, модуль компаса — при наличии, фонарик — при наличии, дизельный вентилятор RAD |
| M35 | — | 10 ампер красный | Зеркала с подогревом — при наличии |
| M36 | — | 20 ампер желтый | Розетка №3 (аккумуляторная батарея) |
| M37 | — | 10 ампер красный | Антиблокировочная тормозная система (ABS), электронная программа стабилизации (ESP), выключатель стоп-сигнала |
| M38 | — | 25 ампер натуральный | Блокировка/разблокировка двигателей |
| K1 | — | — | Реле включения/выключения зажигания |
| K2 | — | — | Реле зажигания |
| K3 | — | — | Электромагнитное реле стартера |
| K4 | — | — | Реле запуска/запуска зажигания |
| K5 | — | — | (NGC) Реле модуля управления силовым агрегатом/PCM |
| K6 | — | — | Реле электрического заднего света (EBL) |
| K7 | — | — | — |
| K8 | — | — | — |
| K9 | — | — | Реле заднего вентилятора |
| K10 | — | — | Реле ASD (питание для M19 и M21) |
| K11 | — | — | Реле вентилятора радиатора, низкая скорость |
