Предохранители и реле Dodge Journey (2011-2019)
Схемы относятся к указанным годам и вариантам Dodge Journey (2011-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Dodge Journey 2011-2019
Предохранители прикуривателя (розетки) в Dodge Journey Это предохранители F102, F103 и F106 в блоке предохранителей панели приборов.
Оглавление
Внутренние предохранители
Внутренние предохранители

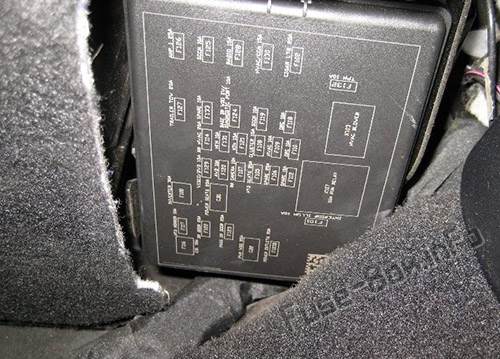

Расположение блока предохранителей

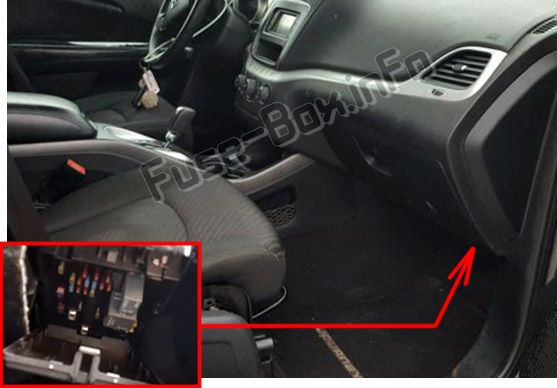

Внутренняя панель предохранителей расположена со стороны пассажира под приборной панелью.

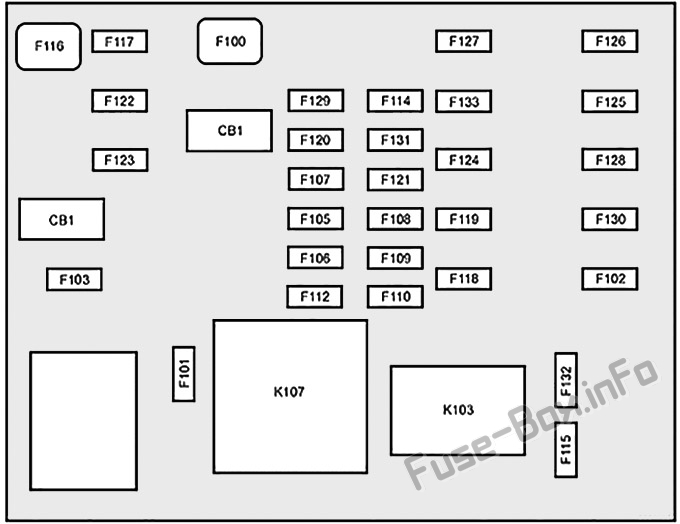

Схема блока предохранителей
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F100 | 30 ампер розовый | - | Инвертор 110 В переменного тока — при наличии |
| F101 | - | 10 ампер красный | Внутреннее освещение |
| F102 | — | 20 ампер желтый | Прикуриватель в приборной панели/левая задняя розетка |
| F103 | — | 20 ампер желтый | Розетка питания в корзине консоли/розетка питания в задней части консоли |
| F105 | - | 20 ампер желтый | Подогрев сидений — при наличии |
| F106 | - | 20 ампер желтый | Задняя розетка |
| F107 | - | 10 ампер красный | Задняя камера — при наличии |
| F108 | - | 15 А Синий | Приборная доска |
| F109 | - | 10 ампер красный | Климат-контроль/ОВКВ |
| F110 | - | 10 ампер красный | Контроллер системы пассивной безопасности |
| F112 | - | 10 ампер красный | Запасной |
| F114 | - | 20 ампер желтый | Задний вентилятор/мотор HVAC |
| F115 | - | 20 ампер желтый | Мотор заднего стеклоочистителя |
| F116 | 30 ампер розовый | - | Обогрев заднего стекла (EBL) |
| F117 | - | 10 ампер красный | Зеркала с подогревом |
| F118 | - | 10 ампер красный | Контроллер системы пассивной безопасности |
| F119 | - | 10 ампер красный | Модуль управления рулевой колонкой |
| F120 | - | 10 ампер красный | Полный привод — при наличии |
| F121 | - | 15 А Синий | Беспроводной узел зажигания |
| F122 | - | 25 ампер чистый | Модуль водительской двери |
| F123 | - | 25 ампер чистый | Модуль пассажирской двери |
| F124 | - | 10 ампер красный | Зеркала |
| F125 | - | 10 ампер красный | Модуль управления рулевой колонкой |
| F126 | - | 25 ампер чистый | Аудио усилитель |
| F127 | - | 20 ампер желтый | Буксировка прицепа — при наличии |
| F128 | - | 15 А Синий | Радио |
| F129 | - | 15 А Синий | Видео/DVD — при наличии |
| F130 | - | 15 А Синий | Климат-контроль/приборная панель |
| F131 | — | 10 ампер красный | Система помощи пассажирам/система громкой связи – при наличии |
| F132 | - | 10 ампер красный | Модуль давления в шинах |
| F133 | - | 10 ампер красный | Шлюз кибербезопасности — при наличии |
Подкапотные предохранители (центр распределения питания)
Подкапотные предохранители (центр распределения питания)
Расположение блока предохранителей

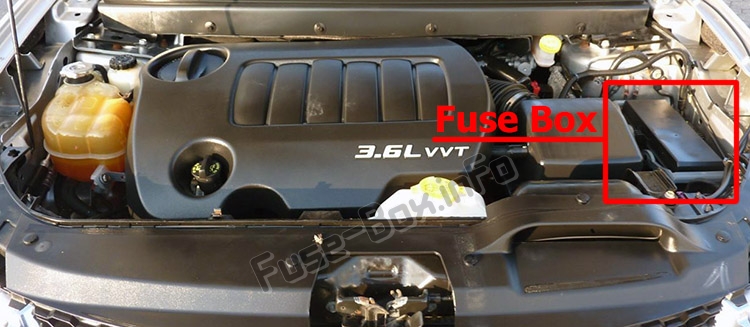

Центр распределения мощности (PDC) расположен в моторном отсеке.

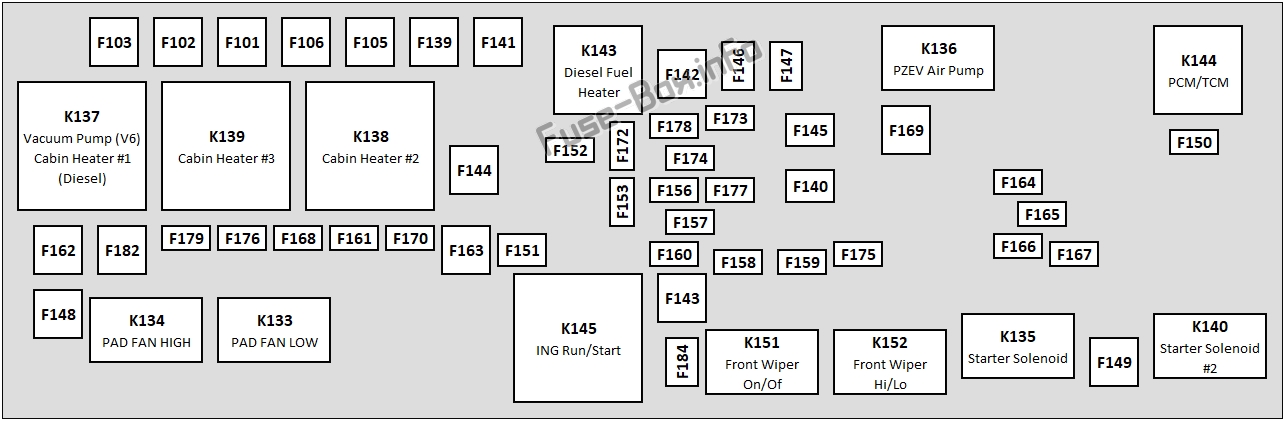

Схема блока предохранителей
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F101 | 60 А Желтый | - | Внутренний центральный рельс распределения питания |
| F102 | 60 А Желтый | - | Внутренний центральный рельс распределения питания |
| F103 | 60 А Желтый | - | Внутренний центральный рельс распределения питания |
| F105 | 60 А Желтый | Реле включения зажигания в центральной распределительной рейке салона | |
| F106 | 60 А Желтый | — | Внутреннее распределительное центральное реле рельсовой направляющей/аксессуары |
| F139 | 40 А Зеленый | - | Вентилятор системы климат-контроля |
| F140 | 30 ампер розовый | - | Силовые замки |
| F141 | 40 А Зеленый | - | Антиблокировочная тормозная система |
| F142 | 40 А Зеленый | - | Свечи накаливания — при наличии |
| F143 | 40 А Зеленый | - | Наружное освещение 1 |
| F144 | 40 А Зеленый | - | Наружное освещение 2 |
| F145 | 30 ампер розовый | - | К корпусному компьютеру - лампа |
| F146 | 30 ампер розовый | - | Запасной |
| F147 | 30 ампер розовый | - | Запасной |
| F148 | 40 А Зеленый | - | Мотор вентилятора радиатора |
| F149 | 30 ампер розовый | - | Соленоид стартера |
| F150 | - | 25 ампер чистый | Модули управления силовым агрегатом |
| F151 | 30 ампер розовый | - | Электродвигатель омывателя фар — при наличии |
| F152 | - | 25 ампер чистый | Подогреватель дизельного топлива — при наличии |
| F153 | - | 20 ампер желтый | Топливный насос |
| F156 | - | 10 ампер красный | Тормоз/электронный модуль контроля устойчивости |
| F157 | - | 10 ампер красный | Модуль блока передачи энергии — при наличии |
| F158 | - | 10 ампер красный | Активный модуль капота — при наличии |
| F159 | - | 10 ампер красный | Запасной |
| F160 | - | 20 ампер желтый | Внутреннее освещение |
| F161 | - | 20 ампер желтый | Horn |
| F162 | 40 А, красный/20 А, светло-синий | — | Обогреватель салона №1/вакуумный насос — при наличии |
| F163 | 50 ампер красный | - | Обогреватель салона №2 — при наличии |
| F164 | - | 25 ампер чистый | Автоматическое отключение силового агрегата |
| F165 | - | 20 ампер желтый | Отключение силового агрегата |
| F166 | - | 20 ампер желтый | Запасной |
| F167 | - | 30 А Зеленый | Отключение силового агрегата |
| F168 | - | 10 ампер красный | Муфта кондиционера |
| F169 | 40 А Зеленый | Выбросы — автомобильный двигатель с частичным нулевым уровнем выбросов | |
| F170 | 15 А Синий | Выбросы — приводы транспортных средств с частичным нулевым уровнем выбросов | |
| F172 | - | 20 ампер желтый | Запасной |
| F173 | - | 25 ампер чистый | Антиблокировочные тормозные клапаны |
| F174 | - | 20 ампер желтый | Сирена - при наличии |
| F175 | - | 30 А Зеленый | Запасной |
| F176 | - | 10 ампер красный | Модули управления силовым агрегатом |
| F177 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| F178 | - | 25 ампер чистый | Люк на крыше — при наличии |
| F179 | - | 10 ампер красный | Датчик батареи |
| F181 | 100 ампер синий | — | Электрогидравлическое рулевое управление (EHPS) — при наличии |
| F182 | 50 ампер красный | - | Обогреватель салона №3 — при наличии |
| F184 | 30 ампер розовый | - | Мотор переднего стеклоочистителя |
