Предохранители и реле Dodge Magnum (2005-2008)
Схемы относятся к указанным годам и вариантам Dodge Magnum (2005-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Расположение предохранителей Додж Магнум 2005-2008 гг.
Предохранители прикуривателя (розетка) являются предохранители №9 (Консольная розетка), №16 (Магистральная розетка) и №18 (Выборная розетка) в заднем распределительном узле (багажник).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

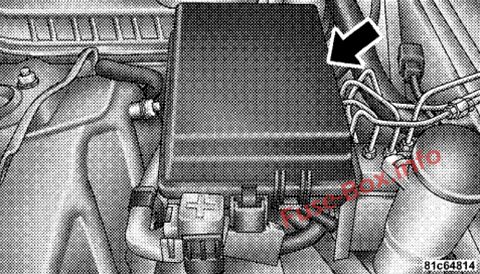

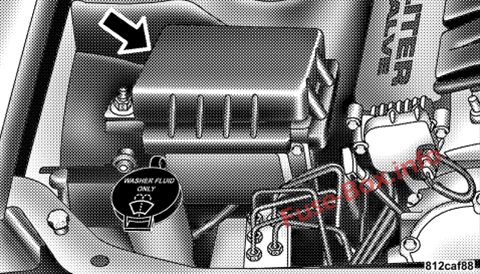

Передний распределительный центр

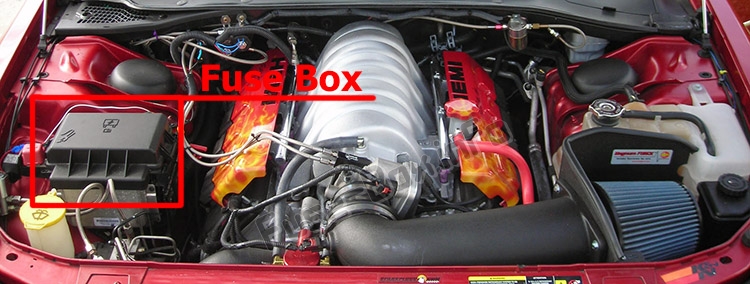

Центр распределения мощности расположен в моторном отсеке.
2005-2007 гг.
2008

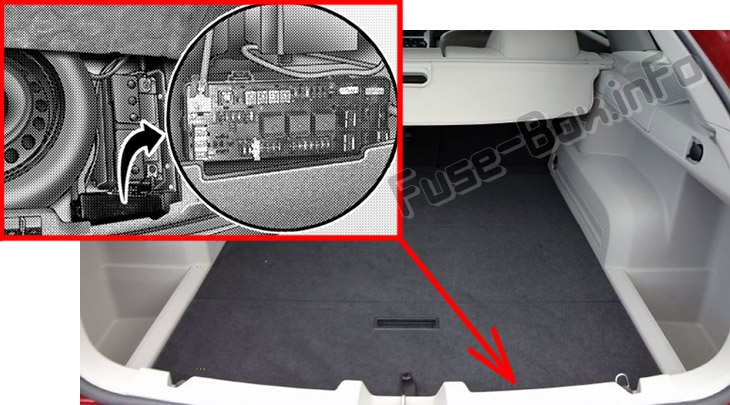

Задний распределительный центр
Также в багажнике под панелью доступа к запасному колесу находится распределительный щит.
Схемы блока предохранителей
Схемы блока предохранителей
2005

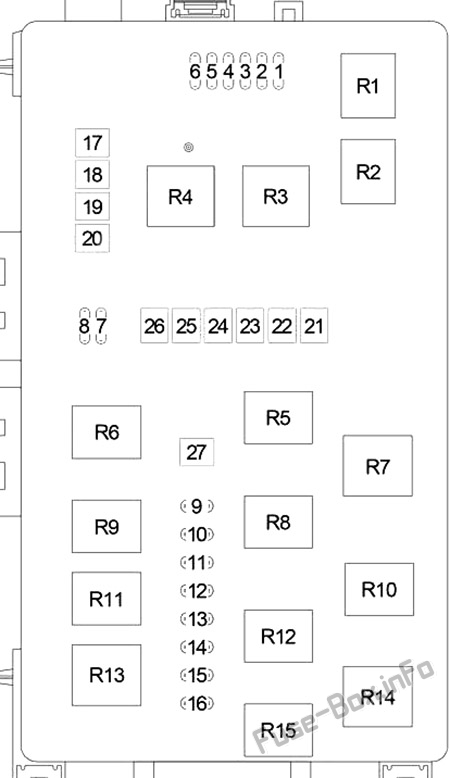

Моторного отсека
| полость | Amp | Схемы |
|---|---|---|
| 1 | 20 ампер желтый | Левая фара дальнего света |
| 2 | 20 ампер желтый | Правая фара дальнего света |
| 3 | 15 Ампер Дк. Синий | Регулируемая педаль |
| 4 | 20 ампер желтый | Horn |
| 5 | 25 ампер чистый | Омыватель фар — при наличии |
| 6 | 15 Ампер Дк. Синий | Передний модуль управления (FCM) |
| 7 | 20 ампер желтый | Противотуманная фара |
| 8 | 15 Ампер Дк. Синий | Парковая лампа |
| 9 | 15 Ампер Дк. Синий | Тормоза без АБС |
| 10 | 5 ампер оранжевый | Стартер |
| 11 | 15 Ампер Дк. Синий | Модуль автоматического отключения/управления трансмиссией (PCM) |
| 12 | — | — |
| 13 | — | — |
| 14 | 20 ампер желтый | Модуль управления силовым агрегатом |
| 15 | 20 ампер желтый | Форсунки, катушки зажигания |
| 16 | 20 ампер желтый | Модуль управления силовым агрегатом |
| 17 | 30 ампер розовый | Клапаны антиблокировочной тормозной системы (ABS) |
| 18 | 30 ампер розовый | Стеклоочиститель/омыватель ветрового стекла |
| 19 | 50 ампер красный | Вентилятор радиатора |
| 20 | 20 А светло-голубой | Стартер |
| 21 | 50 ампер красный | Двигатель насоса АБС |
| 22 | 40 А Зеленый | Вентилятор радиатора Высокий/Низкий |
| 23 | 50 ампер красный | Освещение высокой интенсивности |
| 24 | — | — |
| 25 | 30 ампер розовый | Освещение Левый дальний свет/правый ближний свет |
| 26 | 20 А светло-голубой | Передача инфекции |
| 27 | 30 ампер розовый | Освещение Левый ближний свет/правый дальний свет |

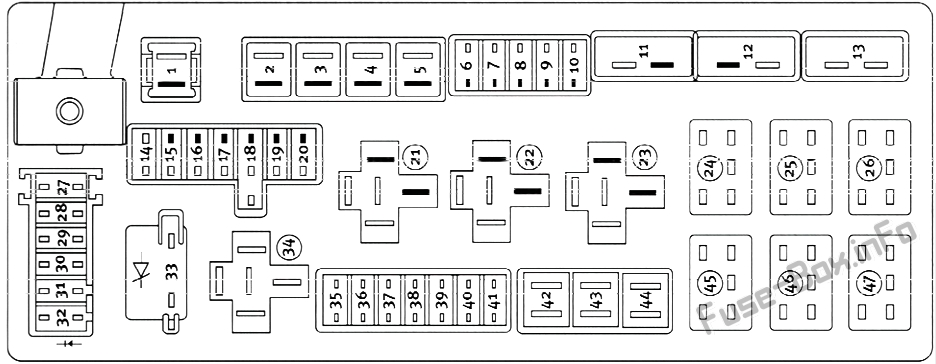

Багажное отделение
| полость | Amp | Схемы |
|---|---|---|
| 1 | 60 ампер чистый | Зажигание выключено |
| 2 | 40 А Зеленый | Батарея |
| 3 | — | — |
| 4 | 40 А Зеленый | Батарея |
| 5 | 30 ампер розовый | Подогрев сиденья/рулевой колонки |
| 6 | 20 ампер желтый | Топливный насос |
| 7 | — | — |
| 8 | 15 Ампер Дк. Синий | Зажигание Пуск/Работа - Пуск |
| 9 | 20 ампер желтый | Розетка питания консоли |
| 10 | 10 ампер красный | Задний противотуманный фонарь — при наличии |
| 11 | 25 А C/БРКРР | Модуль памяти/дверные замки (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживает только авторизованный дилер) |
| 12 | 25 А C/БРКРР | Пассажирское сиденье с электроприводом (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 13 | 30 А С/БРКР | Дверной модуль Run/Acc/Delay (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 14 | 10 ампер красный | Sentry Key/дистанционный вход без ключа/кластер |
| 15 | 20 ампер желтый | Стоп-сигнал (5,7 л) |
| 16 | 20 ампер желтый | Магистральная розетка питания — при наличии |
| 17 | — | — |
| 18 | 20 ампер желтый | Выбираемая розетка |
| 19 | 10 ампер красный | Стоп-сигнал |
| 20 | 20 ампер желтый | Задний стеклоочиститель — при наличии |
| 21 | — | — |
| 22 | — | — |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 10 ампер красный | Модуль подушки безопасности/классификации пассажиров |
| 28 | 10 ампер красный | Шторка безопасности - если есть |
| 29 | 5 ампер оранжевый | Ключ Sentry/Дистанционный вход без ключа/Модуль управления силовым агрегатом Подача зажигания |
| 30 | 10 ампер красный | Модуль рулевой колонки/зеркала с электроприводом — при наличии |
| 31 | — | — |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | 5 ампер оранжевый | Антенна питания/устройство открывания двери гаража/задержка зажигания |
| 36 | 20 ампер желтый | Радио/Навигация |
| 37 | 15 Ампер Дк. Синий | Передача инфекции |
| 38 | 5 ампер оранжевый | Аналоговые часы/устройство открывания гаражных ворот |
| 39 | 10 ампер красный | Зеркало с подогревом |
| 40 | 5 ампер оранжевый | Силовое зеркало |
| 41 | 10 ампер красный | Модуль климат-контроля/ корректор фар — при наличии/система помощи при парковке сзади — при наличии/контроль давления в шинах — при наличии |
| 42 | 30 ампер розовый | Двигатель вентилятора с автоматическим контролем температуры (ATC) |
| 43 | 30 ампер розовый | Задний антиобледенитель |
| 44 | 20 А светло-голубой | Аудио усилитель |
2006
Моторного отсека
| полость | Amp | Схемы |
|---|---|---|
| 1 | — | — |
| 2 | — | — |
| 3 | 15 А Синий | Регулируемые педали — при наличии |
| 4 | 20 ампер желтый | Муфта / звуковой сигнал переменного тока |
| 5 | — | — |
| 6 | 15 А Синий | Передний модуль управления (FCM) |
| 7 | 20 ампер желтый | Противотуманные огни |
| 8 | 15 А Синий | Свет - Лицензия. Парк. Боковой маркер. Останавливаться. Повернуть |
| 9 | 15 А Синий | Передний модуль управления (FCM) |
| 10 | 5 ампер оранжевый | Модуль управления силовым агрегатом (PCM)/стартер |
| 11 | 20 ампер желтый | Модуль автоматического отключения/управления трансмиссией (PCM) |
| 12 | — | — |
| 13 | — | — |
| 14 | 25 ампер чистый | Модуль управления силовым агрегатом (PCM) |
| 15 | 25 ампер чистый | Форсунки. Катушки зажигания |
| 16 | — | — |
| 17 | 30 ампер розовый | Клапаны антиблокировочной тормозной системы (ABS)/модуль управления силовым агрегатом (PCM) |
| 18 | 30 ампер розовый | Стеклоочиститель/омыватель ветрового стекла |
| 19 | 50 ампер красный | Вентилятор радиатора |
| 20 | 20 ампер синий | Стартер |
| 21 | 50 ампер красный | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
| 22 | 40 А Зеленый | Вентилятор муфты кондиционера/радиатора Высокий — Низкий |
| 23 | — | — |
| 24 | 60 А Желтый | Вентилятор радиатора — полный привод |
| 25 | 30 ампер розовый | Передний модуль управления (FCM) |
| 26 | 20 ампер синий | Трансмиссия - РЛЭ |
| 27 | 30 ампер розовый | Передний модуль управления (FCM) |
Багажное отделение
| полость | Amp | Схемы |
|---|---|---|
| 1 | 60 А Желтый | Выключение зажигания (IOD) |
| 2 | 40 А Зеленый | Батарея |
| 3 | — | — |
| 4 | 40 А Зеленый | Батарея |
| 5 | 30 ампер розовый | Подогрев сидений - если есть |
| 6 | 20 ампер желтый | Топливный насос |
| 7 | — | — |
| 8 | 15 А Синий | Выключатель зажигания/модуль классификации пассажиров (OCM) |
| 9 | 20 ампер желтый | Розетка питания консоли |
| 10 | — | — |
| 11 | 25 А C/БРКРР | Комбинация — без сиденья с электроприводом памяти/переключателя сиденья водителя — с сиденьем с электроприводом памяти/модулем памяти — при наличии (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером.) |
| 12 | 25 А C/БРКРР | Переключатель сиденья пассажира (в гнездах 11, 12 и 13 находятся самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером.) |
| 13 | 25 А C/БРКРР | Дверные модули – кроме основания/ Выключатель замка двери водителя – основание/ Выключатель стеклоподъемника водителя Express – если есть/Выключатель замка двери пассажира – основание (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только официальный дилер.) |
| 14 | 10 ампер красный | Управление отопителем переменного тока/кластер/ключ Sentry Remote без ключа |
| 15 | 20 ампер желтый | Модуль буксирного тормоза прицепа — при наличии |
| 16 | 20 ампер желтый | Задняя розетка |
| 17 | 20 ампер желтый | Кластер |
| 18 | 20 ампер желтый | Выбираемая розетка |
| 19 | 10 ампер красный | Стоп-сигналы |
| 20 | 20 ампер желтый | Задний стеклоочиститель — при наличии |
| 21 | — | — |
| 22 | — | — |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 10 ампер красный | Модуль подушки безопасности/классификации пассажиров |
| 28 | 10 ампер красный | Шторка безопасности - если есть |
| 29 | 5 ампер оранжевый | Модуль антиблокировочной системы тормозов/комбинация/передний модуль управления (FCM)/модуль управления силовым агрегатом (PCM)/пульт дистанционного управления Sentry Key/стоп-сигналы |
| 30 | 10 ампер красный | Дверные модули/зеркала с электроприводом – при наличии/модуль рулевого управления |
| 31 | — | — |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | 5 ампер оранжевый | Усилитель — при наличии / Антенна / Задержка зажигания / Потолочная консоль — при наличии / Замок двери пассажира и экспресс-переключатель стеклоподъемников — при наличии / Зеркала с электроприводом — при наличии / Обогрев заднего стекла |
| 36 | 20 ампер желтый | Телефон с громкой связью — при наличии/Медиасистемный монитор DVD — при наличии/Радио/Спутниковый ресивер — при наличии |
| 37 | 15 А Синий | Трансмиссия - НАГ1 |
| 38 | 5 ампер оранжевый | Аналоговые часы/потолочная консоль — при наличии |
| 39 | 10 ампер красный | Зеркала с подогревом - если есть |
| 40 | 5 ампер оранжевый | Подогрев сидений — при наличии/Внутреннее зеркало заднего вида/Ручная регулировка температуры (ранняя сборка) — при наличии |
| 41 | 10 ампер красный | Управление обогревателем кондиционера (кроме MTC ранней сборки)/Контроль давления в шинах — при наличии |
| 42 | 30 ампер розовый | Двигатель переднего вентилятора |
| 43 | 30 ампер розовый | Усилитель — при наличии/ Антенна/Обогрев заднего стекла |
| 44 | 20 ампер синий | Усилитель — при наличии/передний модуль управления (FCM)/люк в крыше — при наличии |
2007
Моторного отсека
| полость | Amp | Схемы |
|---|---|---|
| 1 | — | — |
| 2 | — | — |
| 3 | 15 А Синий | Регулируемые педали — при наличии |
| 4 | 20 ампер желтый | Муфта / звуковой сигнал переменного тока |
| 5 | — | — |
| 6 | 15 А Синий | Передний модуль управления (FCM) |
| 7 | 20 ампер желтый | Противотуманные огни |
| 8 | 15 А Синий | Свет - Лицензия. Парк. Боковой маркер. Останавливаться. Повернуть |
| 9 | 15 А Синий | Передний модуль управления (FCM) |
| 10 | 5 ампер оранжевый | Модуль управления силовым агрегатом (PCM)/стартер |
| 11 | 20 ампер желтый | Модуль автоматического отключения/управления трансмиссией (PCM) |
| 12 | — | — |
| 13 | — | — |
| 14 | 25 ампер чистый | Модуль управления силовым агрегатом (PCM) |
| 15 | 25 ампер чистый | Форсунки. Катушки зажигания |
| 16 | — | — |
| 17 | 30 ампер розовый | Клапаны антиблокировочной тормозной системы (ABS)/модуль управления силовым агрегатом (PCM) |
| 18 | 30 ампер розовый | Стеклоочиститель/омыватель ветрового стекла |
| 19 | 50 ампер красный | Вентилятор радиатора |
| 20 | 20 ампер синий | Стартер |
| 21 | 50 ампер красный | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
| 22 | 40 А Зеленый | Вентилятор муфты кондиционера/радиатора Высокий — Низкий |
| 23 | — | — |
| 24 | 60 А Желтый | Вентилятор радиатора — полный привод |
| 25 | 30 ампер розовый | Передний модуль управления (FCM) |
| 26 | 20 ампер синий | Трансмиссия - РЛЭ |
| 27 | 30 ампер розовый | Передний модуль управления (FCM) |
Багажное отделение
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 60 А Желтый | — | Выключение зажигания (IOD) |
| 2 | 40 А Зеленый | — | Батарея |
| 3 | — | — | — |
| 4 | 40 А Зеленый | — | Батарея |
| 5 | 30 ампер розовый | — | Подогрев сидений - если есть |
| 6 | — | 20 ампер желтый | Топливный насос |
| 7 | — | — | — |
| 8 | — | 15 А Синий | Выключатель зажигания/модуль управления подушками безопасности (ACM) |
| 9 | — | 20 ампер желтый | Розетка питания консоли |
| 10 | — | — | — |
| 11 | 25 А C/БРКРР | — | Кластер (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживает только авторизованный дилер) |
| 12 | 25 А C/БРКРР | — | Переключатель сиденья пассажира (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 13 | 25 А C/БРКРР | — | Дверные модули (кроме основания), переключатель замка двери водителя (основание), переключатель стеклоподъемника Driver Express (если есть) и переключатель замка двери пассажира (основание) (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители). (автоматические выключатели), которые обслуживает только авторизованный дилер) |
| 14 | — | 10 ампер красный | Управление обогревателем переменного тока/кластер/ключ Sentry Remote без ключа |
| 15 | — | 20 ампер желтый | Модуль буксирного тормоза прицепа — при наличии |
| 16 | — | 20 ампер желтый | Задняя розетка |
| 17 | — | 20 ампер желтый | Кластер |
| 18 | — | 20 ампер желтый | Выбираемая розетка |
| 19 | — | 10 ампер красный | Стоп-сигналы |
| 20 | — | 20 ампер желтый | Задний стеклоочиститель |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 ампер красный | Подушка безопасности/модуль управления подушкой безопасности (ACM) |
| 28 | — | 10 ампер красный | Шторка безопасности - если есть |
| 29 | — | 5 ампер оранжевый | Модуль антиблокировочной системы тормозов — при наличии/Комбинация приборов/Передний модуль управления (FCM)/Модуль управления силовым агрегатом (PCM)/Дистанционный вход без ключа Sentry Key/Стоп-сигналы |
| 30 | — | 10 ампер красный | Дверные модули/зеркала с электроприводом – при наличии/модуль рулевого управления |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | 5 ампер оранжевый | Усилитель — при наличии/ Антенна/Задержка зажигания/Потолочная консоль/Замок пассажирской двери и экспресс-переключатель стеклоподъемников — при наличии/Электропривод зеркал — при наличии/Обогрев заднего стекла |
| 36 | — | 20 ампер желтый | Телефон с громкой связью — при наличии/Медиасистемный монитор DVD — при наличии/Радио/Спутниковый ресивер — при наличии |
| 37 | — | 15 А Синий | Трансмиссия - НАГ1 |
| 38 | — | 5 ампер оранжевый | Потолочная консоль |
| 39 | — | 10 ампер красный | Зеркала с подогревом - если есть |
| 40 | — | 5 ампер оранжевый | Подогрев сидений — при наличии/Внутреннее зеркало заднего вида |
| 41 | — | 10 ампер красный | Управление обогревателем переменного тока/Контроль давления в шинах — при наличии |
| 42 | 30 ампер розовый | — | Двигатель переднего вентилятора |
| 43 | 30 ампер розовый | — | Усилитель — при наличии/ Антенна/Обогрев заднего стекла |
| 44 | 20 ампер синий | — | Усилитель — при наличии/ передний модуль управления (FCM)/люк в крыше — при наличии |
2008

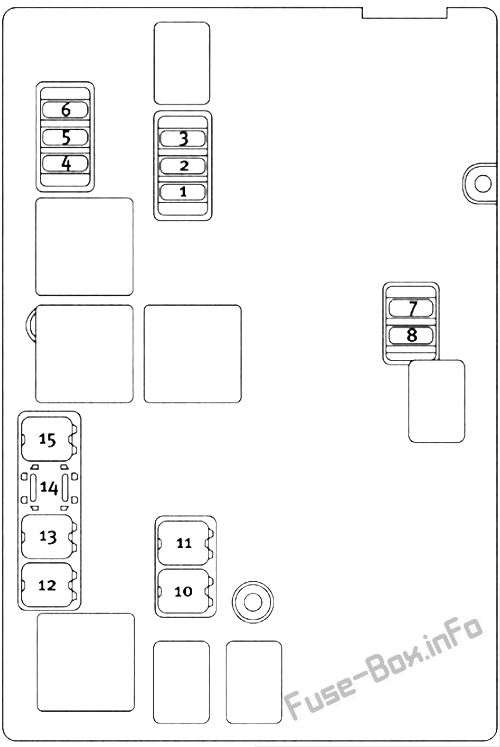

Моторного отсека
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | — | 15 А Синий | Мотор омывателя |
| 2 | — | 25 А, нейтраль | Модуль управления силовым агрегатом (PCM) |
| 3 | — | 25 А, нейтраль | Зажигание Работа/Пуск |
| 4 | — | 25 А, нейтраль | Генератор/соленоид EGR |
| 5 | — | — | — |
| 6 | — | 25 А, нейтраль | Катушки зажигания/форсунки/короткоходовой клапан |
| 7 | — | — | — |
| 8 | — | 25 А, нейтраль | Стартер |
| 9 | — | — | — |
| 10 | 30 ампер розовый | — | Стеклоочиститель |
| 11 | 30 ампер розовый | — | Клапаны антиблокировочной тормозной системы (ABS) — при наличии |
| 12 | 40 А — зеленый | — | Вентилятор радиатора |
| 13 | 50 ампер — красный | — | Электродвигатель насоса антиблокировочной тормозной системы (ABS) — при наличии |
| 14 | 60 А Желтый | — | Вентилятор радиатора |
| 15 | 50 ампер — красный | — | Вентилятор радиатора |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
Багажное отделение
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 60 А Желтый | — | Выключение зажигания (IOD) |
| 2 | 40 А Зеленый | — | Встроенный силовой модуль (IPM) |
| 3 | — | — | — |
| 4 | 40 А Зеленый | — | Встроенный силовой модуль (IPM) |
| 5 | 30 ампер розовый | — | Подогрев сидений - если есть |
| 6 | — | 20 ампер желтый | Топливный насос |
| 7 | — | — | — |
| 8 | — | 15 А Синий | Разъем диагностической линии (DLC)/модуль беспроводного управления (WCM)/узел беспроводного зажигания (WIN) |
| 9 | — | 20 ампер желтый | Розетка |
| 10 | — | — | — |
| 11 | Автоматический выключатель на 25 ампер | — | Комбинация приборов и переключатель сиденья водителя (при наличии) (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 12 | Автоматический выключатель на 25 ампер | — | Выключатель сиденья пассажира (при наличии) (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 13 | Автоматический выключатель на 25 ампер | — | Дверные модули, переключатель стеклоподъемника со стороны водителя и переключатель стеклоподъемника со стороны пассажира (полости 11, 12 и 13 содержат самовосстанавливающиеся предохранители (автоматические выключатели), которые обслуживаются только авторизованным дилером) |
| 14 | — | 10 ампер красный | Блок управления отопителем переменного тока/кластер/модуль безопасности — при наличии |
| 15 | — | 20 ампер желтый | Модуль буксирного тормоза прицепа — при наличии |
| 16 | — | 20 ампер желтый | Задняя розетка |
| 17 | — | 20 ампер желтый | Кластер |
| 18 | — | 20 ампер желтый | Выбираемая розетка |
| 19 | — | 10 ампер красный | Стоп-сигналы |
| 20 | — | 20 ампер желтый | Мотор заднего стеклоочистителя |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) |
| 28 | — | 10 ампер красный | Зажигание |
| 29 | — | 5 ампер оранжевый | Приборная панель/Электронная программа стабилизации (ESP) – при наличии/Модуль управления силовым агрегатом (PCM)/ Выключатель стоп-сигналов |
| 30 | — | 10 ампер красный | Дверные модули/зеркала с электроприводом/модуль рулевого управления (SCM) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | 5 ампер оранжевый | Антенный модуль — при наличии/Электропривод зеркал |
| 36 | — | 20 ампер желтый | Телефон с громкой связью – при наличии/Видеомонитор – при наличии/Радио |
| 37 | — | 15 А Синий | Передача инфекции |
| 38 | — | 10 ампер красный | Грузовой фонарь/спутниковый приемник (SDARS) Видео — при наличии/Информационный модуль автомобиля — при наличии |
| 39 | — | 10 ампер красный | Зеркала с подогревом - если есть |
| 40 | — | 5 ампер оранжевый | Внутреннее зеркало заднего вида с автоматическим управлением — при наличии/Подогрев сидений — при наличии/Переключение банка |
| 41 | — | 10 ампер красный | Управление отопителем переменного тока/фарами/мониторинг давления в шинах — при наличии |
| 42 | 30 ампер розовый | — | Двигатель переднего вентилятора |
| 43 | 30 ампер розовый | — | Обогрев заднего стекла |
| 44 | 20 ампер синий | — | Усилитель — при наличии/ Люк в крыше — при наличии |
