Предохранители и реле Dodge Nitro (2007-2012)
Схемы относятся к указанным годам и вариантам Dodge Nitro (2007-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Расположение предохранителей Додж Нитро 2007-2012 гг.
Предохранители прикуривателя (розетки) в Dodge Nitro являются предохранители M6, M7 и M36 во встроенном силовом модуле.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

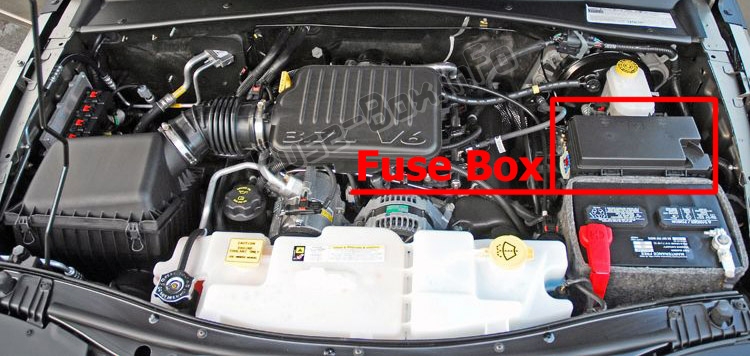

Встроенный силовой модуль (блок предохранителей и реле)
Встроенный силовой модуль (IPM) расположен в моторном отсеке рядом с аккумуляторной батареей.
Этот центр содержит патронные предохранители, мини-предохранители и реле. Этикетка, идентифицирующая каждый компонент, напечатана на внутренней стороне крышки.
Схемы блока предохранителей
Схемы блока предохранителей
2007, 2008, 2009, 2010
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | Складное сиденье с электроприводом | |
| J2 | 30 ампер розовый | Модуль раздаточной коробки/Pwr Lifteate | |
| J3 | 40 А Зеленый | Модуль задней двери (RR DOOR NODE) | |
| J4 | 25 ампер натуральный | Узел двери водителя | |
| J5 | 25 ампер натуральный | Узел пассажирской двери | |
| J6 | 40 А Зеленый | Антиблокировочная тормозная система (ABS) Насос/ESP | |
| J7 | 30 ампер розовый | Клапан антиблокировочной тормозной системы (ABS)/ESP | |
| J8 | 40 А Зеленый | Сиденье с электроприводом памяти (при наличии) | |
| J9 | 40 А Зеленый | ПЗЕВ Мотор / Гибкое топливо | |
| J10 | 30 ампер розовый | Реле промывки Hdlp/клапан ручной настройки | |
| J11 | 30 ампер розовый | Sway Bar/THATCHAM Lock-Unlock/Модуль раздвижной двери с электроприводом | |
| J13 | 60 А Желтый | Выключение зажигания (IOD) — главная | |
| J14 | 40 А Зеленый | EBL (обогрев заднего стекла) | |
| J15 | 30 ампер розовый | Задний вентилятор | |
| J17 | 40 А Зеленый | Соленоид стартера | |
| J18 | 20 ампер желтый | Модуль управления силовым агрегатом (PCM) Trans Range | |
| J19 | 60 А Желтый | Вентилятор радиатора | |
| J20 | 30 ампер розовый | Передний стеклоочиститель LO/HI | |
| J21 | 20 ампер желтый | Передний/задний омыватель | |
| J22 | 25 ампер натуральный | Модуль люка | |
| M1 | 20 ампер желтый | Центральный верхний стоп-сигнал (CHMSL) / тормозной выключатель | |
| M2 | 20 ампер желтый | Освещение прицепа | |
| M3 | 20 ампер желтый | Подкрылки переднего/заднего моста | |
| M4 | 10 ампер красный | Буксировка прицепа | |
| M5 | 25 ампер натуральный | инвертор | |
| M6 | 20 ампер желтый | Розетка №1/датчик дождя | |
| M7 | 20 ампер желтый | Розетка №2 (BATT/ACC SELECT) | |
| M8 | 20 ампер желтый | Переднее сиденье с подогревом | |
| M9 | 20 ампер желтый | Заднее сиденье с подогревом (при наличии) | |
| M10 | 20 ампер желтый | Зажигание выключено — автомобильная развлекательная система (IOD-VES), спутниковый цифровой аудиоприемник (SDARS), DVD, модуль громкой связи (HFM), РАДИО, антенна (ANT), универсальный механизм открывания двери гаража (UGDO), лампа Vanitv (VANITY LP) ) | |
| M11 | 10 ампер красный | (зажигание выключено) IOD-H VAC / ATC, MW SENSR, лампа подкапотного пространства (UH LMP) | |
| M12 | 30 А Зеленый | Усилитель (AMP) | |
| M13 | 20 ампер желтый | Зажигание выключено — узел салона (IOD-CCN), модуль беспроводного управления (WCM), сирена, модуль часов (CLK MOD), многофункциональный переключатель управления (MULTIFCTN SW) | |
| M14 | 20 ампер желтый | Буксировка прицепа (только экспорт) | |
| M15 | 20 ампер желтый | COL MOD, IR SNS, вентиляция отопителя, кондиционер/автоматический контроль температуры (HVAC/ATC), зеркало заднего вида (RR VW MIR), узел салонного отсека (CCN), переключатель раздаточной коробки (T-CASE SW), RUN/ST , Многофункциональный переключатель управления (MULTIFTCN SW), система контроля давления в шинах (TPM), модуль свечей накаливания (GLW PLG MOD) — только для экспортных дизельных двигателей | |
| M16 | 10 ампер красный | Контроллер системы пассивной безопасности/модуль классификации пассажиров (ORC/OCM) | |
| M17 | 15 А Синий | Левый хвост/лицензия/стояночный фонарь (LT-TAIL/ LIC/PRK LMP) | |
| M18 | 15 А Синий | Правый задний фонарь/стояночный/ходовой фонарь (RT-TAIL/PRK/RUN LMP) | |
| M19 | 25 ампер натуральный | Автоматическое отключение (ASD №1 и №2) | |
| M20 | 15 А Синий | Внутреннее освещение салонного отсека (CCN INT LIGHT), группа переключателей (SW BANK), модуль рулевого управления (SCM) | |
| M21 | 20 ампер желтый | Автоматическое отключение (ASD №3) | |
| M22 | 10 ампер красный | Правый гудок (RT HORN (HI/LOW) | |
| M23 | 10 ампер красный | Левый гудок (LT HORN (HI/LOW) | |
| M24 | 25 ампер натуральный | Задний стеклоочиститель (REAR WIPER) | |
| M25 | 20 ампер желтый | Топливный насос (FUEL PUMP), дизельный подъемный насос (DSL LIFT PUMP) — только экспорт | |
| M26 | 10 ампер красный | Переключатель зеркал с электроприводом (PWR MIRR SW), переключатель стеклоподъемника водителя (DRVR WIND SW) | |
| M27 | 10 ампер красный | Замок зажигания (IGN SW), оконный модуль (WIN MOD) | |
| M28 | 10 ампер красный | Контроллер следующего поколения (NGC), канал передачи (TRANS FEED), 11962 | |
| M29 | 10 ампер красный | Модуль классификации пассажиров (OCM) | |
| M30 | 15 А Синий | Модуль заднего стеклоочистителя (RR WIPER MOD), зеркало с электроприводом складывания (PWR FOLD MIR) | |
| M31 | 20 ампер желтый | Лампы заднего хода (B/U LAMPS) | |
| M32 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC), TT EUROPE | |
| M33 | 10 ампер красный | Контроллер нового поколения (NGC), глобальный контроллер силового агрегата (GPEC) | |
| M34 | 10 ампер красный | Система помощи при парковке (PRK ASST), вентиляция отопителя, модуль кондиционирования воздуха (HVAC MOD), омыватель фар (HDLP WASH), компас (COMPAS) | |
| M35 | 10 ампер красный | Зеркала с подогревом | |
| M36 | 20 ампер желтый | Розетка №3 (батарея) | |
| M37 | 10 ампер красный | Антиблокировочная тормозная система (ABS), электронная программа курсовой устойчивости (ESP), выключатель стоп-сигналов (STP LP SW), система управления топливным насосом | |
| M38 | 25 ампер натуральный | Блокировка/разблокировка двигателей (БЛОКИРОВКА/РАЗБЛОКИРОВКА MTRS) |

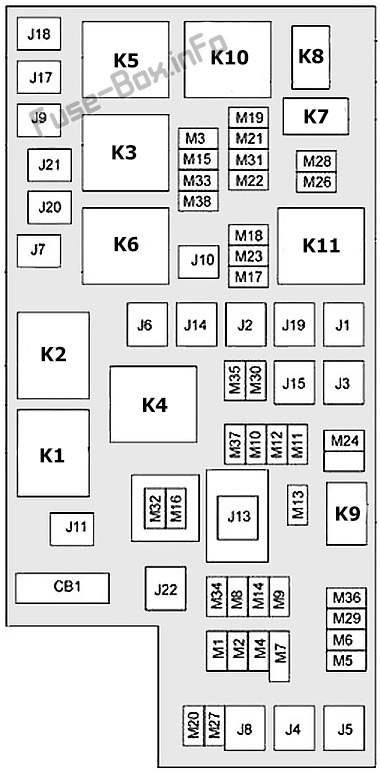

2011, 2012
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | — | — | |
| J2 | 30 ампер розовый | Раздаточная коробка, модуль задней двери с электроприводом | |
| J3 | — | — | |
| J4 | 25 ампер натуральный | Узел двери водителя | |
| J5 | 25 ампер натуральный | Узел пассажирской двери | |
| J6 | 40 А Зеленый | Насос антиблокировочной системы тормозов, система курсовой устойчивости | |
| J7 | 30 ампер розовый | Антиблокировочный тормозной клапан, система курсовой устойчивости | |
| J8 | 40 А Зеленый | Сиденье с электроприводом — при наличии | |
| J9 | — | — | |
| J10 | — | — | |
| J11 | 30 ампер розовый | Блокировка-разблокировка противоугонного модуля | |
| J12 | — | — | |
| J13 | 60 А Желтый | Зажигание выключено | |
| J14 | 40 А Зеленый | Задний антиобледенитель | |
| J15 | 40 А Зеленый | Передний вентилятор | |
| J17 | 40 А Зеленый | Соленоид стартера | |
| J18 | 20 ампер синий | Модуль управления силовым агрегатом | |
| J19 | 60 А Желтый | Вентилятор радиатора | |
| J20 | 30 ампер розовый | Передний стеклоочиститель | |
| J21 | 20 ампер синий | Передний/задний омыватель | |
| J22 | 25 ампер натуральный | Модуль люка — при наличии | |
| M1 | 15 А Синий | Задний центральный стоп-сигнал, выключатель тормоза | |
| M2 | 20 ампер желтый | Освещение прицепа | |
| M3 | 20 ампер желтый | Подкрылки переднего/заднего моста | |
| M4 | 10 ампер красный | Буксировка прицепа | |
| M5 | 25 ампер натуральный | Инвертор переменного тока 115 В — при наличии | |
| M6 | 20 ампер желтый | Датчик дождя — при наличии | |
| M7 | 20 ампер желтый | Зажигалка | |
| M8 | 20 ампер желтый | Переднее сиденье с подогревом — при наличии | |
| M9 | — | — | |
| M10 | 15 А Синий | Видеосистема с выключенным зажиганием, спутниковое радио, DVD, модуль громкой связи, антенна, универсальный механизм открывания двери гаража, туалетный столик | |
| M11 | 10 ампер красный | Зажигание выключено — система климат-контроля, MW SENSR, лампа подкапотного пространства | |
| M12 | 30 А Зеленый | Радио, Усилитель | |
| M13 | 20 ампер желтый | Зажигание выключено — комбинация приборов, модуль беспроводного управления, сирена, многофункциональный переключатель управления, сирена — при наличии | |
| M14 | 20 ампер желтый | Буксировка прицепа (только экспорт) — при наличии | |
| M15 | 20 ампер желтый | Зеркало заднего вида, комбинация приборов, переключатель раздаточной коробки, многофункциональный переключатель управления, датчик давления в шинах, модуль свечей накаливания — при наличии | |
| M16 | 10 ампер красный | Модуль подушки безопасности/модуль классификации пассажиров | |
| M17 | 15 А Синий | Левый передний парковочный и боковой маркер/левый хвост/лицензия/стояночный фонарь | |
| M18 | 15 А Синий | Правый передний парковочный и боковой габаритный/правый задний/стояночный/ходовой фонарь | |
| M19 | 25 ампер натуральный | Автоматическое отключение №1 и №2 | |
| M20 | 15 А Синий | Внутреннее освещение комбинации приборов, блок переключателей, модуль рулевой колонки | |
| M21 | 20 ампер желтый | Автоматическое отключение №3 | |
| M22 | 10 ампер красный | Правый рог | |
| M23 | 10 ампер красный | Левый рог | |
| M24 | 25 ампер натуральный | Задний стеклоочиститель — при наличии | |
| M25 | 20 ампер желтый | Топливный насос, дизельный подъемный насос — при наличии | |
| M26 | 10 ампер красный | Переключатель зеркал с электроприводом, переключатель стеклоподъемника водителя | |
| M27 | 10 ампер красный | Замок зажигания, модуль беспроводного управления, замок рулевой колонки — при наличии | |
| M28 | 10 ампер красный | Модуль управления силовым агрегатом | |
| M29 | 10 ампер красный | Модуль классификации пассажиров | |
| M30 | 15 А Синий | Модуль заднего стеклоочистителя, электропривод складывания зеркал — при наличии, диагностическая ссылка | |
| M31 | 20 ампер желтый | Резервные лампы | |
| M32 | 10 ампер красный | Модуль подушки безопасности | |
| M33 | 10 ампер красный | Модуль управления силовым агрегатом | |
| M34 | 10 ампер красный | Система помощи при парковке/камера заднего вида, модуль системы климат-контроля, омыватель фар, компас, ИК-датчик, реле дизельного обогревателя салона, дизельный вентилятор радиатора — при наличии | |
| M35 | 10 ампер красный | Зеркала с подогревом — при наличии | |
| M36 | — | — | |
| M37 | 10 ампер красный | антиблокировочная система тормозов, система курсовой устойчивости, выключатель стоп-сигнала, реле топливного насоса | |
| M38 | 25 ампер натуральный | Электродвигатели блокировки/разблокировки дверей и подъемной двери |
