Предохранители и реле Dodge Sprinter (2007-2010)

Схемы относятся к указанным годам и вариантам Dodge Sprinter (2007-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.

Схема предохранителей Додж Спринтер 2007-2010 гг.

Использована информация из руководства по эксплуатации 2007 года. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетки) в Dodge Sprinter являются предохранители №13 (прикуриватель), №25 (гнездо 12В внизу центральной консоли) в блоке предохранителей панели приборов и №23 (гнездо 12В сзади слева, грузовой/пассажирский салон), №24 (гнездо 12В подушки сиденья водителя) и №24 (розетка 12В сзади справа, грузовой/пассажирский салон) в блоке предохранителей под сиденьем водителя.

Оглавление

Блок предохранителей приборной панели (главный блок предохранителей)

Расположение блока предохранителей

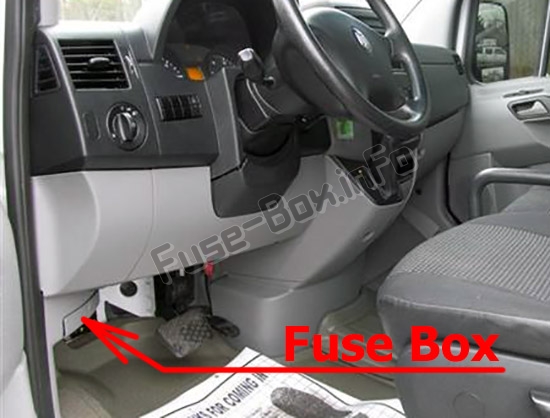

Находится под панелью приборов (со стороны водителя), под крышкой. Расположение блока предохранителей

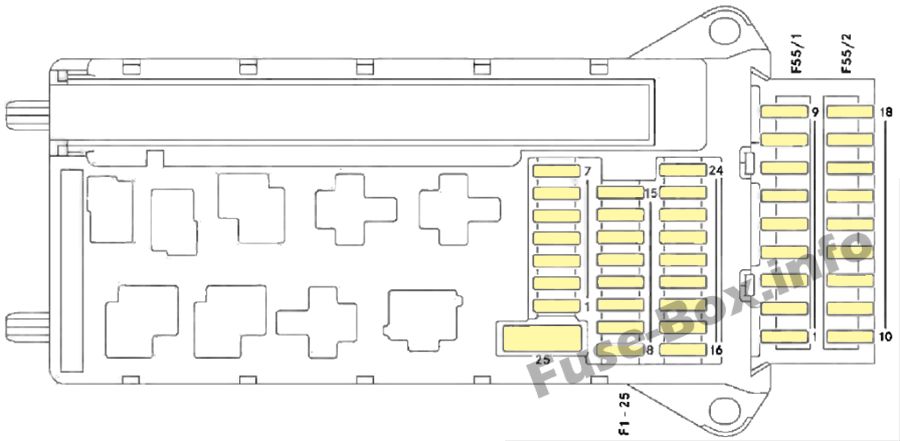

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей панели приборов

№	Потребитель	Amp.
1	Horn	15 A
2	Электроблокировка руля ESTL (электронный замок зажигания EIS)	25 A
3	Клемма 30 Z. Автомобили с бензиновым двигателем/электронным замком зажигания ELS/приборная панель	10 A
4	Блок переключателей освещения/центральной консоли	5 A
5	Дворники	30 A
6	Топливный насос	15 A
7	MRM (модуль трубки-оболочки)	5 A
8	Терминал 87 (2)	20 A
9	Терминал 87 (3)	20 A
10	Терминал 87 (4)	10 A
11	Терминал 15 R автомобиль	15 A
12	Блок управления подушками безопасности	10 A
13	Прикуриватель/подсветка перчаточного ящика/радио	15 A
14	Диагностический разъем/выключатель света/комбинация приборов	5 A
15	Система обогрева фасада	5 A
16	Терминал 87 (1)	10 A
17	Блок управления подушками безопасности	10 A
18	Клемма 15 автомобиля, выключатель стоп-сигнала	7,5 А
19	Внутреннее освещение	7,5 А
20	Стеклоподъемник со стороны второго водителя/клемма 30/2 Модуль сбора и управления сигналами SAM	25 A
21	Блок управления двигателем	5 A
22	Антиблокировочная тормозная система (АБС)	5 A
23	Пусковой двигатель	25 A
24	Компоненты дизельного двигателя	10 A
25	Розетка 12В в нижней части центральной консоли	25 A

	Блок предохранителей F55/1
1	Панель управления, левая дверь	25 A
2	Диагностический разъем	10 A
3	Тормозная система (клапаны)	25 A
4	Тормозная система (нагнетательный насос)	40 A
5	Терминал 87 (5), автомобили с бензиновым двигателем	7,5 А
6	Терминал 87 (6), автомобили с бензиновым двигателем	7,5 А
7	Система очистки фар	30 A
8	Противоугонная система (АТА)	15 A
9	Неназначенный	n

	Блок предохранителей F55/2
10	Радио	15 A
11	телефон	7,5 А
12	Передние воздуходувки	30 A
13	Неназначенный	9
14	Блок переключателей обогрева сидений/центральной консоли	30 A
15	Электрика без кузова MB	10 A
16	Отопление, обогрев сзади/ Tempmatic (система кондиционирования), передние/CD-плейер	10 A
17	Детектор движения/комфортное внутреннее освещение/спутниковое радио	10 A
18	Кондиционер в задней части	7,5 А

Блок предохранителей под сиденьем водителя

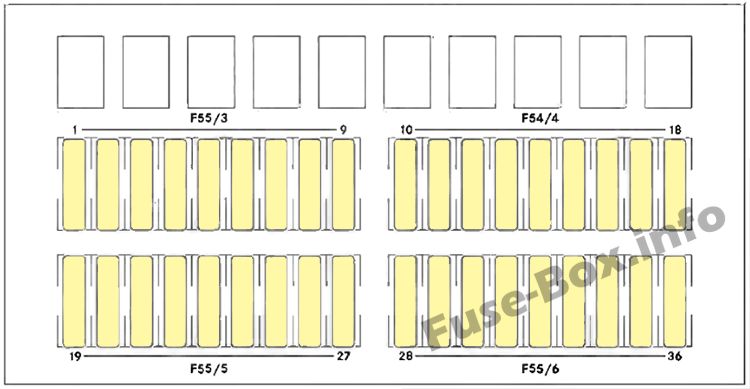

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей под сиденьем водителя

№	Потребитель	Amp.
1	Регулировка зеркала	5 A
2	Стеклоочиститель заднего стекла	30 A
3	Камера заднего вида/телефон	5 A
4	Регулятор рабочей скорости (ADR)/ВОМ/блок подключения прицепа AAG	7,5 А
5	Клемма 87 электронного управления коробкой передач ETC, блок управления	10 A
6	Неназначенный	-
7	Модуль электронного селектора уровня ESM	7,5/15 А
8	Терминал 15, производитель кузовов, бортовой/3-сторонний самосвал	10 A
9	Крышный вентилятор / звуковое сигнальное оборудование	15 A
10	Клемма 30, провод отвода кузова	25 A
11	Клемма 15, провод отвода кузова	15 A
12	D+, сборщик кузовов	10 A
13	Вспомогательный модуль индикации	10 A
14	Розетка для прицепа	20 A
15	Устройство распознавания прицепа	25 A
16	Система контроля давления в шинах (TPMS)/ Парктроник (PTS)	7,5 А
17	Блок управления ПСМ	25 A
18	Блок управления ПСМ	25 A
19	Потолочная панель управления/сдвижной люк	5/25 А
20	Габаритные фонари	7,5 А
21	Обогрев заднего стекла	30/15 А
22	Обогрев заднего стекла 2	15 A
23	Розетка 12В сзади слева, грузовой/пассажирский отсек	15 A
24	Розетка 12В в основании сиденья водителя	15 A
25	Розетка 12В задняя правая, грузовой/пассажирский салон/вентилятор дополнительного отопителя скорость 1	15 A
26	Дополнительный нагрев	25 A
27	Усилитель отопителя	25/20 А
28	Кондиционер в задней части	30 A
29	Неназначенный	-
30	Неназначенный	-
31	Вентилятор, задний обогрев	30 A
32	Неназначенный	-
33	Сдвижная дверь с электроприводом, правая	30 A
34	Сдвижная дверь с электроприводом, левая	30 A
35	Усилитель тормоза	30 A
36	Неназначенный	-

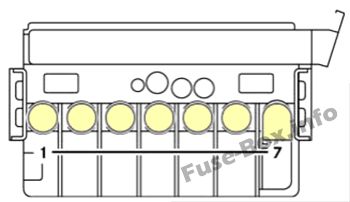

Блок предохранителей

Блок предварительных предохранителей находится в аккумуляторном отсеке в пространстве для ног с левой стороны автомобиля F59 (снять облицовку и металлическую крышку перед сиденьем водителя)

Блок предохранителей

№	Потребитель	Amp.
1	Реле предпускового подогрева/насос вторичного воздуха	80/40 А
2	Система кондиционирования вентилятора двигателя	80 A
3	Модуль сбора и управления сигналами SAM/блок предохранителей и реле SRB	80 A
4	Дополнительный аккумулятор в моторном отсеке	150 А
5	Блоки предохранителей Termina130, модуль сбора и активации SAM/блок предохранителей и реле SRB	150 А
6	Точка подключения в основании сиденья водителя	Мост
7	Бустер отопителя (PTC)	150 А
