Предохранители и реле Dodge Sprinter (2002-2006)
Схемы относятся к указанным годам и вариантам Dodge Sprinter (2002-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.

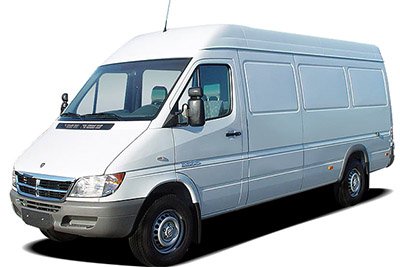

Схема предохранителей Додж Спринтер 2002-2006 гг.
Использована информация из руководства по эксплуатации 2006 года. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранитель прикуривателя (розетки) в Dodge Sprinter предохранитель №8 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

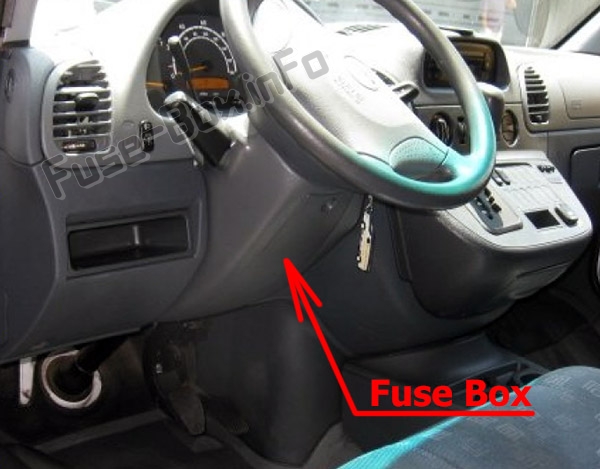

Расположение блока предохранителей
Он расположен в панели приборов под рулевым колесом, за крышкой.

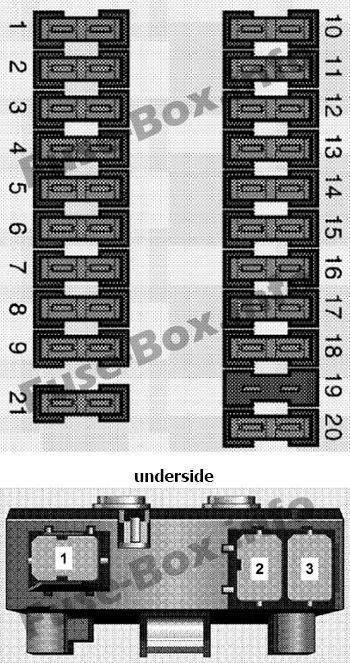

Схема блока предохранителей
| № | Схема | A |
|---|---|---|
| 1 | Стояночный фонарь справа, задний фонарь справа | 10 |
| 2 | Правая фара дальнего света | 10 |
| 3 | Левая фара дальнего света, контрольная лампа дальнего света | 10 |
| 4 | Резервная лампа | 10 |
| 5 | Стоп-сигнал | 10 |
| 6 | Мотор стеклоочистителя | 20 |
| 7 | Звуковой сигнал, обогрев заднего стекла, выключатель рециркуляции воздуха, реле дополнительного оборудования (клемма 15) | 15 |
| 8 | Освещение салона, прикуриватель, радио (клемма 30) | 20 |
| 9 | Часы, аварийная сигнализация, габаритные огни | 15 |
| 10 | Подсветка приборов, подсветка номерного знака, дневные ходовые огни | 10 |
| 11 | Боковой фонарь, левый; задний фонарь, левый | 10 |
| 12 | Фара ближнего света, правая | 10 |
| 13 | Фара ближнего света, левая | 10 |
| 14 | Противотуманная фара | 15 |
| 15 | Радио (терминал 15) | 10 |
| 16 | Блок управления двигателем | 25 |
| 17 | Блок управления двигателем | 15 |
| 18 | Зажигание (клемма 15) | 15 |
| 19 | Не используется | 15 |
| 20 | Управление отопителем (клемма 30) | 15 |
| 21 | Вентилятор отопителя (клемма 30) | 30 |
| Реле | ||
| 1 | Электродвигатель стеклоочистителя (Вт) | |
| 2 | Блок управления дизельным двигателем (М) | |
| 3 | Сигналы поворота (В) |
Блок предохранителей под сиденьем водителя
Блок предохранителей под сиденьем водителя

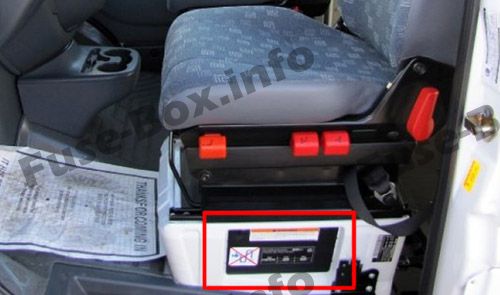

Расположение блока предохранителей

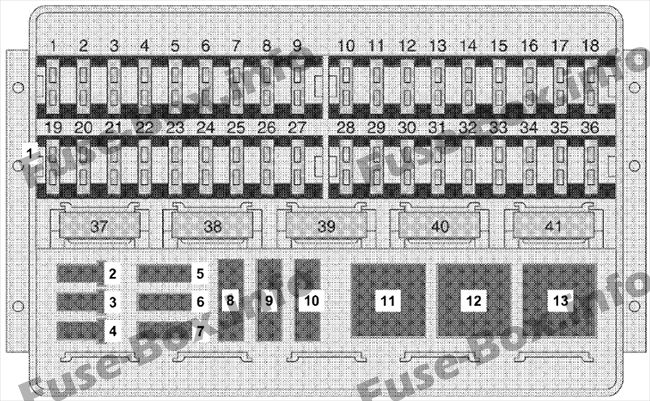

Схема блока предохранителей
| № | Схема | A |
|---|---|---|
| Диоды | ||
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| Предохранители | ||
| 5 | Иммобилайзер | 10 |
| 6 | Антиблокировочная тормозная система (АБС) Электронная программа стабилизации (ESP) (только для автомобилей типа 2500) | 7.5 |
| 7 | Антиблокировочная тормозная система (АБС) Электронная программа стабилизации (ESP) (только для автомобилей типа 2500) | 25 |
| 8 | Не используется Электронная программа стабилизации (ESP) (только для автомобилей типа 2500) | 40 |
| 9 | Антиблокировочная тормозная система (АБС) | 40 |
| 10 | Не используется | - |
| Реле | ||
| 11 | Не используется | |
| 12 | Реле стартера | |
| 13 | Не используется |
