Предохранители и реле RAM 1500 / Dodge Ram (2019-2021..)

Схемы относятся к указанным годам и вариантам RAM 1500 / Dodge Ram (2019-2021..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.

Схема расположения предохранителей RAM 1500 (2019-2021)

Схема расположения предохранителей RAM 1500 (2019-2021)

Внутренний центр распределения электроэнергии

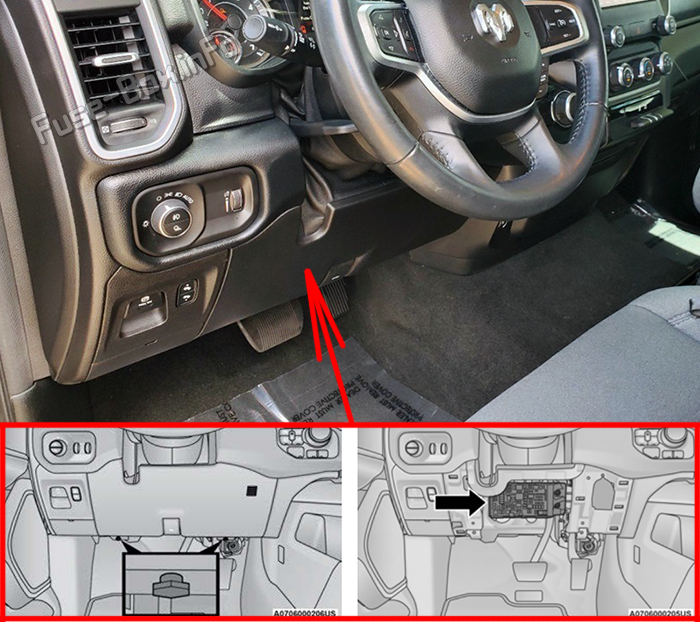

Расположение блока предохранителей

Центр распределения питания расположен под приборной панелью со стороны водителя. Этот центр содержит патронные предохранители, микропредохранители, реле и автоматические выключатели.Расположение блока предохранителей

Для доступа:

  1. Найдите и выверните два винта из нижней части крышки панели предохранителей.
  2. Выкрутив винты, осторожно потяните за левую и правую стороны крышки панели предохранителей, чтобы освободить защелки.
  3. Выполните обратную процедуру, чтобы установить на место крышку панели предохранителей.

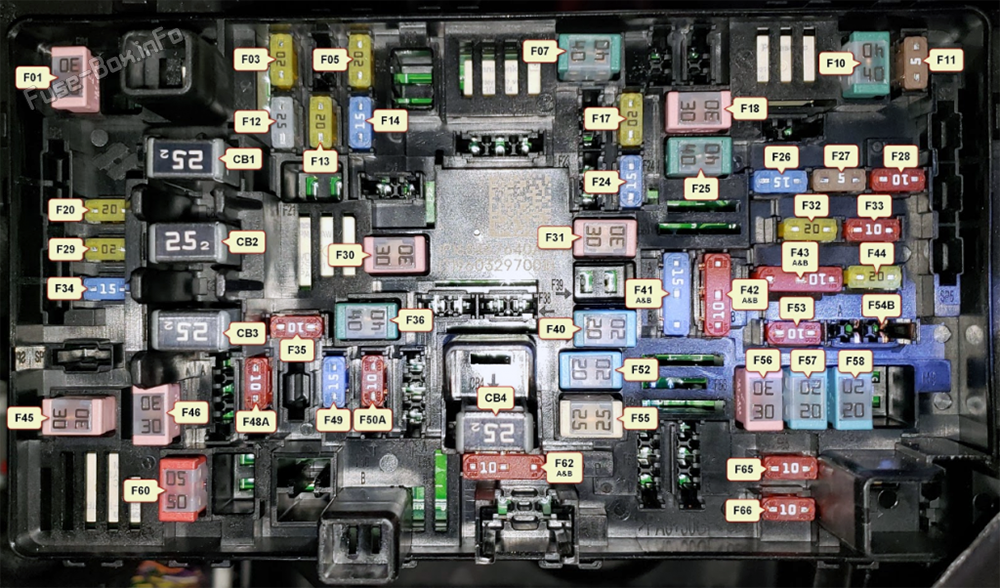

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей панели приборов (2019-2021 гг.)
№AmpsОписание
F0130Прицеп для буксировки прицепа
F02-Запасной
F0320Модуль обогрева сиденья переднего пассажира
F04-Запасной
F0520eToraue Блок питания (PPU) Модуль охлаждающего вентилятора
F06-Запасной
F0740Центральный контроллер кузова (CBC) 3 Модуль силовых замков
F08-Запасной
F09-Запасной
F1040Отопление, вентиляция и кондиционирование воздуха (HVAC) Двигатель вентилятора
F115Выход к подкапотному центру распределения питания (UPDC) Run Coil
F1225Модуль аудиоусилителя / активное шумоподавление (ANC) / инвертор синусоиды (SW)
F1320Модуль обогрева сиденья — водитель
F1415Модуль обогрева рулевого колеса
F15-Запасной
F16-Запасной
F1720Левый прожектор — при наличии
F1830Солнцезащитный люк Мотор
F19-Запасной
F2020Модуль комфортного заднего сиденья (CRSM) (обогрев заднего правого)
F21-Запасной
F22-Запасной
F23-Запасной
F2415Радиочастотный (РЧ) модуль-концентратор/модуль зажигания/кластерный модуль
F2540Встроенный тормозной модуль прицепа
F2615Модуль Cluster Cabin/Compartment Node (CCN) / Модуль кибербезопасности
F275Модуль Cluster Cabin/Compartment Node (CCN)/модуль Secure Gateway (SGW)
F2810Модуль управления системой пассивной безопасности (ORC)
F2920Модуль комфортного заднего сиденья (CRSM) (обогрев заднего левого)
F3030Модуль контроллера трансмиссии (DTCM) / модуль задней двери
F3130Центральный контроллер кузова (CBC) 1 Модуль внутреннего освещения
F3220Правый прожектор — при наличии
F3310Потолочная консоль / Переключатель 911 / Вспомогательный переключатель / Проекционный дисплей (HUD)
F3415Мотор переднего и заднего сиденья с вентиляцией
F3510Инверторный модуль / Мотор солнцезащитного люка / Двойной мотор люка / Только зарядка через USB
F3640Центральный контроллер кузова (CBC) 2 Наружное освещение 1
F37-Запасной
F38-Запасной
F39-Запасной
F4020Машина для преследования купола — при наличии
Ф41А/Ф41Б15Поясничная опора и переключатель передачи / встроенный модуль центрального блока (ICS) переключатель банка / HVAC Ctrl / верхний переключатель банка / модуль управления рулевым управлением
Ф42А/Ф42Б10Модуль переключателя раздаточной коробки (TCSM) / Модуль переключения передач bv (SBW) / Электрический переключатель стояночного тормоза / Переключатель потолочной консоли (OHC) / E-Call / Переключатель банка 3 / Сиденье слева и вентиляция Riaht / Модуль давления в шинах прицепа A и B / Шлюз прицепа Модуль
Ф43А / Ф43Б10Модуль диагностики портов / обнаружения столкновений (CD) / передний и задний USB
F4420Модуль доставки радио/цифрового контента (DCSD)/модуль телематического блока/модуль телематики флота (FTM)
F4530Модуль дверного мультиплексора (со стороны водителя)
F4630Модуль дверного мультиплексора (со стороны пассажира)
F47-Запасной
F48A10Зеркало заднего вида / SW Window Passenger / Задний USB / Модуль беспроводной зарядки
F4915Модуль обработки центрального изображения (CVPM) / Сенсорная шторка SDot / Адаптивный датчик переднего освещения HDLP (AFLS)
F50A10Модуль управления аккумуляторной батареей
Ф51А/Ф51Б-Запасной
F5220Прямое питание от батареи — при наличии
F5310Ручка управления задним ходом прицепа / Ручка управления рулевым управлением прицепа
F54B20Центральное сиденье с розеткой питания
F5525Upfitter - если есть
F5630Модуль сетевого интерфейса — при наличии
F5720Прямое питание от батареи — при наличии
F5820Прямое питание от батареи — при наличии
F59-Запасной
F6050Инверторный модуль
F61-Запасной
Ф62А/Ф62Б10Intearated Trailer Brakina (ITBM) / Occupant Class Mod / IAIR Suspension Mod / HVAC Sensor In-Car Temp Module / Rear Coolant Temp / Parktronic System (PTS) / Intearated Relay Ctrl Mod (IRCM) / HRLS / Gateway Trailer TPMS Module
F63-Запасной
F64-Запасной
F6510Модуль контроллера системы пассивной безопасности (ORC)
F6610Запуск вспомогательной подачи — при наличии
CB125Окно водителя SW Задний PWR Окна / Потолочное ПО SW Заднее оттаивание
CB225Сиденье водителя PWR / Мод памяти сиденья водителя
CB325Пассажирское сиденье с электроприводом / мод памяти пассажирского сиденья

Внешний центр распределения электроэнергии

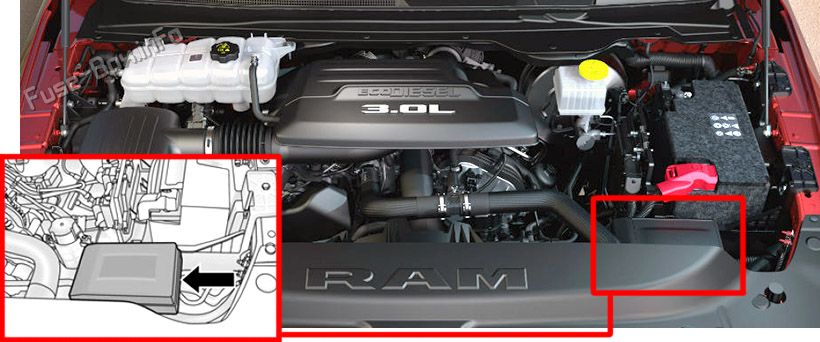

Расположение блока предохранителей

Центр распределения питания расположен в моторном отсеке рядом с аккумуляторной батареей. Этот центр содержит патронные предохранители, микропредохранители, реле и автоматические выключатели. Описание каждого предохранителя и компонента может быть выштамповано на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке, что соответствует следующей таблице.Расположение блока предохранителей

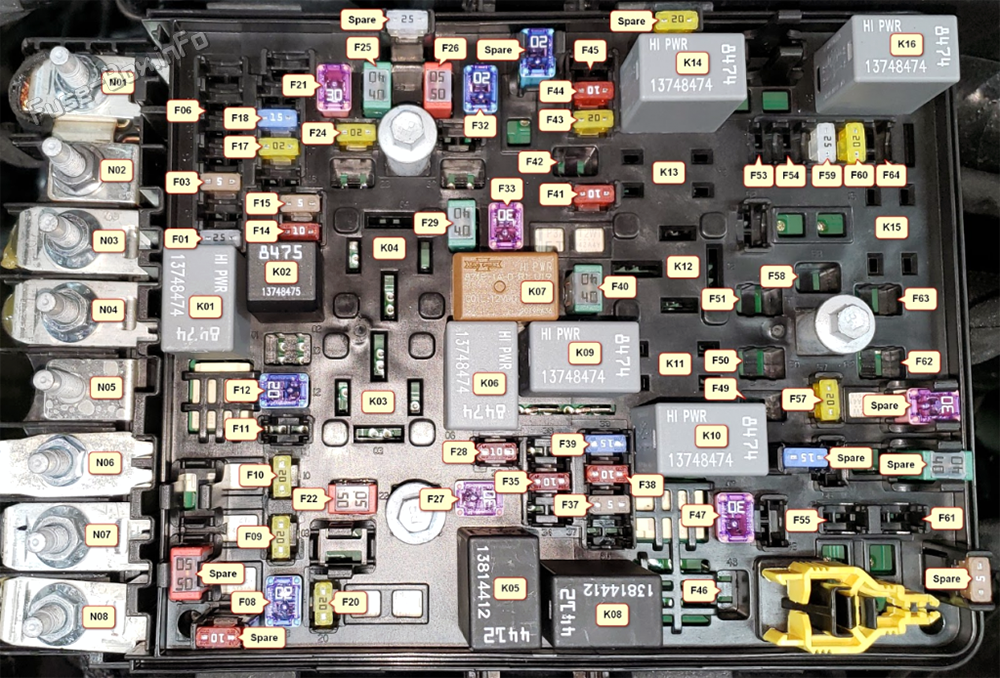

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей моторного отсека (2019-2021 гг.)
№AmpsОписание
F0125Двигатель топливного насоса
F02-Запасной
F035Электродвигатель-генератор eTorque (MGU)
F04-Запасной
F05-Запасной
F0610Выход в распределительный центр питания Upfitter (PDC) — при наличии
F07-Запасной
F0820Резервный фонарь буксировки прицепа
F0920Трейлер Стоп / Поверните фонарь влево
F1020Трейлер Стоп / Поверните фонарь вправо
F1115Идентификационные/габаритные огни — при наличии
F1220Лампа для буксировки прицепа
F13-Запасной
F1410Муфта кондиционера (AC)
F155Интеллектуальный датчик батареи (IBS)
F16-Модуль управления активным демпфированием (ADCM)
F1720Пневматическая подвеска
F1815Активная решетчатая заслонка (AGS) / Клапан охлаждения заднего моста / Активная воздушная заслонка
F19-Запасной
F2020Регулируемые педали
F2130Мощный боковой шаг
F2250Модуль управления пневматической подвеской
F23-Запасной
F2420Модуль управления коробкой передач (TCM). Сдвиг по проводному модулю (SBW)
F2540Наружное освещение 2
F2650Модуль электронной программы стабилизации (ESP)
F2730Передний стеклоочиститель
F2810Модуль управления силовым агрегатом (PCM) / электронный модуль управления (ECM)
F2940Модуль электронной программы стабилизации (ESP)
F30-Запасной
F31-Запасной
F3220Электронный блок управления (ECM) / блок управления силовым агрегатом (PCM)
F3330Тормозной вакуумный насос
F34-Запасной
F3510Электронный блок управления (ECM) / Блок управления силовым агрегатом (PCM) / Блок питания eTorque (PPU) Блок мотор-генератора (MGU) / Пробуждение / Электроусилитель руля / Активный модуль настроенной массы (ATMM) / ESP
F36-Запасной
F375Выход переключателя «Пуск/Пуск» (R/S) на внутренний центр распределения питания (IPDC)
F3810Модуль контроллера трансмиссии (DTCM) / активный температурный клапан охлаждения
F3915Модуль активной настроенной массы (ATMM)
F4040Стартер
F4110Инфракрасные камеры (IRCAM) Обогреватели
F4220Вспомогательный переключатель № 5 — при наличии
F4320Мотор-генератор (MGU) Насос охлаждающей жидкости
F4410Камера трейлера
F4510Модуль управления активным демпфированием (ADCM) — при наличии
F4630Подогреватель топлива (только дизель)
F4730Задний антиобледенитель
F48-Запасной
F4930Управление отопителем (только дизель)
F5020Вспомогательный переключатель № 6 — при наличии
F5125Электродвигатель топливного насоса №1 — при наличии
F52-Запасной
F5310Питающий / продувочный насос — при наличии
F5415Модуль управления силовым агрегатом (PCM)
F5515Правая фара с высокоинтенсивным разрядом (HID)
F56-Запасной
F5720Horn
F5825Электродвигатель топливного насоса № 2 — при наличии
F5925Форсунки / Катушка зажигания (IGN) / Модуль свечи накаливания
F6020Электронный блок управления (ECM) / Блок управления силовым агрегатом (PCM) / Привод (ACT) Клапан короткого замыкания
F6115Левая фара с высокоинтенсивным разрядом (HID) / запасная
F6260Свеча накаливания (дизель)
F6240Насос охлаждения низкотемпературного радиатора (LTR) (только TRX)
F6320Датчик оксида азота (NOx) дизельного двигателя (дизель)
F6410Датчик твердых частиц (PM) — при наличии (дизель)
Сильноточные предохранители
N01BUSB+ питание по шине
N02-Запасной
N0380Внутренний центр распределения электроэнергии (IPDC), канал 1
N0480Внутренний центр распределения электроэнергии (IPDC), канал 2
N05150Вспомогательный распределительный центр питания (PDC)
N06300Генератор блока питания (PPU) - eTorque
N0780Рулевое управление с электроусилителем (EPS)
N08100Вентилятор радиатора
Реле
K01Топливный насос
K02Муфта кондиционера
K03Запасной
K04Запасной
K05Управление передним стеклоочистителем
K06Стартер №2
K07Тормозной вакуумный насос
K08Скорость переднего стеклоочистителя
K09Стартер №1
K10Бег/Старт #1
K11Вспомогательный переключатель № 6 — при наличии
K12Топливный насос Street and Racing Technology (SRT) — при наличии
K13Вспомогательный переключатель № 5 — при наличии
K14Выполнить только # 1
K15Селективное каталитическое восстановление (SCR) № 2 (дизель)
K16Автоматическое отключение (ASD)
