Предохранители и реле Dodge Ram / Ram Truck Pickup 1500/2500/3500 (2009-2018)
Схемы относятся к указанным годам и вариантам Dodge Ram / Ram Truck Pickup 1500/2500/3500 (2009-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Пикап 1500/2500/3500 2009-2018 2009-2018 тележки Додж плана взрывателя/штанги
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

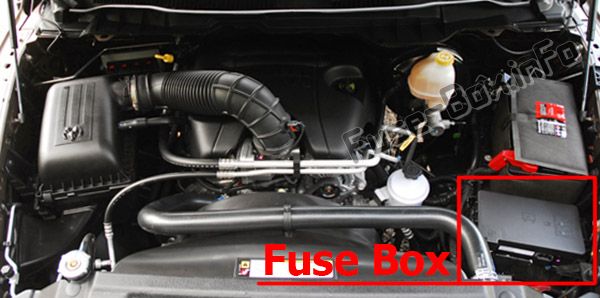

Он расположен в моторном отсеке рядом с аккумулятором.

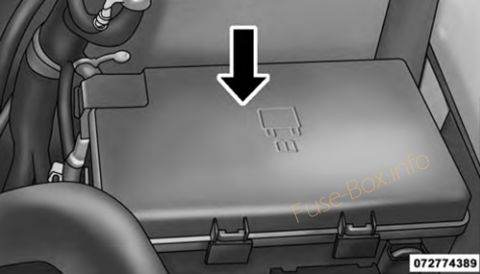

Встроенный силовой модуль (2009-2012 гг.)

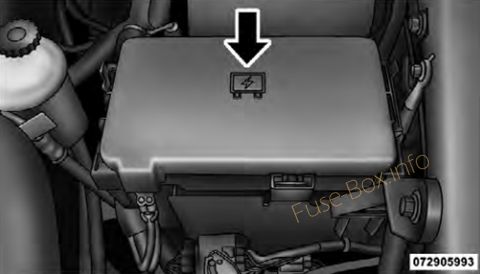

Центр распределения электроэнергии (2013-2018)
Этот центр содержит патронные предохранители, микропредохранители, реле и автоматические выключатели.
Описание каждого предохранителя и компонента может быть выштамповано на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке, что соответствует следующей таблице.
Схемы блока предохранителей
Схемы блока предохранителей
2009
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J01 | 30 ампер розовый | Летучая мышь — Предсейф №1 | |
| J02 | 30 ампер розовый | Летучая мышь — буксировка прицепа | |
| J03 | 25 ампер натуральный | Летучая мышь — узел пассажирской двери | |
| J04 | 40 А Зеленый | Летучая мышь — насос АБС | |
| J05 | 30 ампер розовый | Летучая мышь — Клапан АБС | |
| J06 | 30 ампер розовый | Летучая мышь — H/Промывка лампы/MTV/CM2200/Электрический вакуумный насос | |
| J07 | 25 ампер натуральный | Летучая мышь — узел двери водителя | |
| J08 | 30 ампер розовый | Летучая мышь — DTCM/замки осей | |
| J09 | 30 ампер розовый | Летучая мышь — свинья/электрический тормоз | |
| J10 | 40 А Зеленый | Летучая мышь — Л/Бар/Внедорожник | |
| J11 | 30 ампер розовый | Летучая мышь — Sway/Thatchum/Rear Doors | |
| J12 | 40 А Зеленый | Соленоид стартера | |
| J13 | 60 А Желтый | Летучая мышь — Rad Fan #1/#2/SSR | |
| J14 | 40 А Зеленый | Летучая мышь — Складное Сиденье/ПЗЭВ | |
| J15 | 60 А Желтый | Летучая мышь — IOD Главная | |
| J16 | 40 А Зеленый | Передний двигатель HVAC | |
| M17 | 25 ампер натуральный | Летучая мышь — люк на крыше / световой люк | |
| M18 | 25 ампер натуральный | TCM/диапазон трансмиссии | |
| M19 | 5-амперный загар | Ign R/ACC — Люк на крыше / Окно Sw Ilium | |
| M20 | 25 ампер натуральный | Передний дворник | |
| M21 | 25 ампер натуральный | Дверные замки | |
| M22 | 20 ампер желтый | Топливный насос | |
| M23 | 20 ампер желтый | Летучая мышь — TRLR Light/ Pre-Safe #2 | |
| M24 | 20 ампер желтый | Летучая мышь — Trlr Tow BUX/HGM | |
| M25 | 10 ампер красный | Летучая мышь — J1962 Diag/Зеркала | |
| M26 | 10 ампер красный | Летучая мышь — Ign Sw, ПОБЕДА, ПРОЙДЕН | |
| M27 | 15 А Синий | Летучая мышь — CHMSL/ Brake Sw | |
| M28 | 10 ампер красный | Летучая мышь — насос Corax TPM/ PEM/HVAC Htr | |
| M29 | 15 А Синий | Летучая мышь — складное зеркало | |
| M30 | 25 ампер натуральный | Летучая мышь — Инвертор | |
| M31 | 20 ампер желтый | Летучая мышь - Pwr Out # 1 | |
| M32 | 20 ампер желтый | Пр/Пр Шайба | |
| M33 | 15 А Синий | Летучая мышь — NGC/EATX/PCM | |
| M34 | 15 А Синий | Летучая мышь — CCN/ Внутреннее освещение/ SCM/Sw Bank | |
| M35 | 20 ампер желтый | Зажигание R-Frt Seat/Vent | |
| M36 | 20 ампер желтый | Ign R-заднее сиденье/руль | |
| M37 | 10 ампер красный | Рог №1 | |
| M38 | 20 ампер желтый | IOD-CCN / Модификации интерьера | |
| M39 | 30 А Зеленый | IOD-усилитель/радио | |
| M40 | 25 ампер натуральный | Задний стеклоочиститель | |
| M41 | 15 А Синий | ИОД-СДАРС/ВЭС 2-3/ДВД/ХФМ/ УГДО/Лампа косметическая | |
| M42 | 10 ампер красный | IOD-HVAC, U/Лампа капота | |
| M43 | 10 ампер красный | Рог №2 | |
| M44 | 10 ампер красный | ЗАЖИГАНИЕ R/S-ORC/ OCM | |
| M45 | 10 ампер красный | IGN R-ORC/Trail Tow (BUX) Sense | |
| M46 | 20 ампер желтый | IGN R-Trail Tow (BUX) | |
| M47 | 10 ампер красный | IGN R-H/омыватели ламп/HVAC/система помощи при парковке/ИК Sns | |
| M48 | 20 ампер желтый | IGN R/ACC-Pwr Розетка #2 | |
| M49 | 20 ампер желтый | IGN R/ACC/Bat-Pwr Розетка #3 | |
| M50 | 25 ампер натуральный | АСД №1, №2 | |
| M51 | 20 ампер желтый | АСД №3 | |
| M52 | 10 ампер красный | ЗАЖИГАНИЕ R/S-SWAY/ TCASE/DTCM/ FAD | |
| M53 | 15 А Синий | IGN R/S-MFSW/ CNN/SCM/ TPM/RR Просмотр | |
| M54 | 20 ампер желтый | ИОД — запасной |

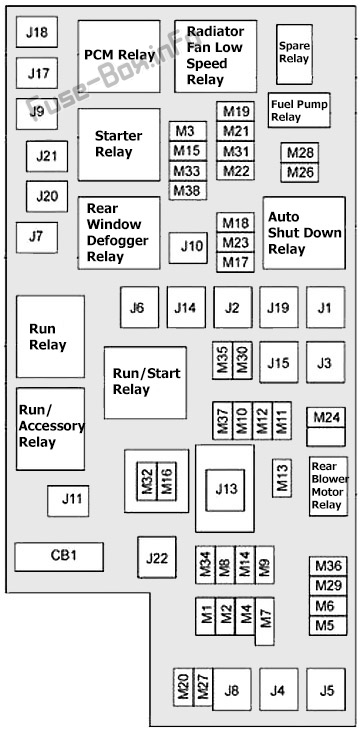

2011
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J01 | 40 А Зеленый | Буксировка прицепа | |
| J02 | 30 ампер розовый | Электрический тормоз | |
| J03 | 30 ампер розовый | Модуль управления дизельным двигателем — при наличии | |
| J04 | 25 ампер натуральный | Узел двери водителя | |
| J05 | 25 ампер натуральный | Узел пассажирской двери | |
| J06 | 40 А Зеленый | Насос антиблокировочной системы тормозов/система контроля устойчивости | |
| J07 | 30 ампер розовый | Антиблокировочный тормозной клапан/система контроля устойчивости | |
| J08 | 40 А Зеленый | Сиденье с электроприводом | |
| J11 | 30 ампер розовый | Модуль управления трансмиссией | |
| J13 | 60 А Желтый | Главный предохранитель выключения зажигания (IOD) | |
| J14 | 20 ампер синий | Фары для прицепа/стояночные фонари | |
| J15 | 30 ампер розовый | Задний антиобледенитель | |
| J17 | 40 А Зеленый | Электромагнит стартера | |
| J18 | 20 ампер синий | Диапазон трансмиссии модуля управления силовым агрегатом | |
| J19 | 60 А Желтый | Двигатель вентилятора Rad HI/ Двигатель вентилятора Rad Low | |
| J20 | 30 ампер розовый | Передний стеклоочиститель "масса"/низкий/высокий уровень | |
| J21 | 20 ампер синий | Управление передним омывателем | |
| J22 | 25 ампер натуральный | Модуль люка | |
| M1 | 15 А Синий | Лампа выключателя остановки | |
| M5 | 25 ампер натуральный | Инвертор переменного тока 115 В | |
| M6 | 20 ампер желтый | Розетка №1 (прикуриватель)/ датчик дождя | |
| M7 | 20 ампер желтый | Розетка №2 | |
| M8 | 20 ампер желтый | Переднее сиденье и рулевое колесо с подогревом | |
| M9 | 20 ампер желтый | Задние сиденья с подогревом | |
| M10 | 20 ампер желтый | Модуль громкой связи/туалетный светильник/универсальный модуль открывания гаражных ворот | |
| M11 | 10 ампер красный | Система климат-контроля | |
| M12 | 30 А Зеленый | Радио/усилитель | |
| M13 | 20 ампер желтый | Главный #2 Комбинация приборов/модуль беспроводного управления/ITM/сирена/многофункциональный переключатель (модуль рулевой колонки) | |
| M14 | 20 ампер желтый | Резервная камера (только для внутреннего использования) | |
| M15 | 20 ампер желтый | Модуль(и) сиденья с электроприводом/аудиотелематика/реле дневных ходовых огней/комбинация приборов/модуль раздаточной коробки | |
| M16 | 10 ампер красный | Модуль подушки безопасности | |
| M19 | 25 ампер натуральный | Автоматическое отключение 1 и 2 | |
| M20 | 15 А Синий | Внутреннее освещение комбинации приборов /SW Рулевое колесо/SW Bank | |
| M21 | 20 ампер желтый | Автоматическое отключение 3 | |
| M22 | 10 ампер красный | Звуковые сигналы (низкие/высокие) — справа | |
| M23 | 10 ампер красный | Звуковые сигналы (низкие/высокие) — слева | |
| M25 | 20 ампер желтый | Электродвигатель топливного насоса/ дизельный подъемный насос — при наличии | |
| M26 | 10 ампер красный | Запасной | |
| M27 | 10 ампер красный | Выключатель зажигания | |
| M28 | 15 А Синий | Модуль управления силовым агрегатом | |
| M29 | 10 ампер красный | Монитор давления в шинах | |
| M30 | 15 А Синий | Разъем J1962 Diag | |
| M32 | 10 ампер красный | Модуль подушки безопасности | |
| M33 | 10 ампер красный | Модуль управления силовым агрегатом | |
| M34 | 10 ампер красный | Модуль помощи при парковке/модуль системы климат-контроля/ИК-датчик/модуль компаса | |
| M35 | 15 А Синий | Левые передние и задние стояночные фонари | |
| M36 | 20 ампер желтый | Розетка | |
| M37 | 10 ампер красный | Антиблокировочная система тормозов/Модуль системы контроля устойчивости/Выключатель стоп-сигнала | |
| M38 | 25 ампер натуральный | Все дверные замки и разблокировки |

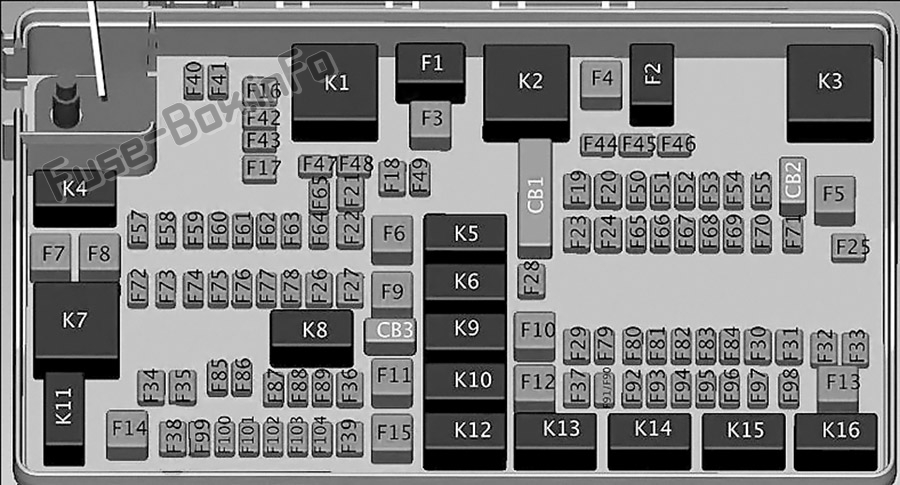

2013, 2014
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F01 | 80 ампер красный | Модуль управления вентилятором Rad — при наличии | |
| F03 | 60 А Желтый | Радиационный вентилятор — при наличии | |
| F05 | 40 А Зеленый | Компрессор пневматической подвески — при наличии | |
| F06 | 40 А Зеленый | Антиблокировочная система тормозов/насос электронной системы стабилизации | |
| F07 | 40 А Зеленый | Соленоид стартера | |
| F08 | 20 ампер желтый | Выбросы дизельного топлива — при наличии | |
| F09 | 40 А, зеленый (Cummins Diesel) Розовый, 30 А (дизель 1500 л.д.) | Подогреватель дизельного топлива — при наличии | |
| F10 | 40 А Зеленый | Контроллер кузова / наружное освещение №2 | |
| F10 | 50 ампер красный | Контроллер кузова/внешнее освещение №2 — при наличии системы «стоп/старт» | |
| F11 | 30 ампер розовый | Встроенный тормозной модуль прицепа — при наличии | |
| F12 | 40 А Зеленый | Кузовной контроллер №3 / Внутреннее освещение | |
| F13 | 40 А Зеленый | Двигатель вентилятора | |
| F14 | 40 А Зеленый | Контроллер кузова №4 / Силовые замки | |
| F15 | 30 ампер розовый | Электрический стояночный тормоз с правой стороны — при наличии | |
| F19 | 30 ампер розовый | SCR — при наличии | |
| F20 | 30 ампер розовый | Модуль пассажирской двери | |
| F21 | 30 ампер розовый | Модуль управления трансмиссией | |
| F22 | 20 ампер желтый | Модуль управления двигателем | |
| F23 | 30 ампер розовый | Контроллер тела №1 | |
| F24 | 30 ампер розовый | Модуль водительской двери | |
| F25 | 30 ампер розовый | Низкая скорость переднего стеклоочистителя | |
| F25 | 30 ампер розовый | Передний стеклоочиститель на высокой скорости | |
| F26 | 30 ампер розовый | Антиблокировочная система тормозов/модуль контроля устойчивости/клапаны | |
| F28 | 20 ампер желтый | Фонари заднего хода для буксировки прицепа — при наличии | |
| F29 | 20 ампер желтый | Стояночные огни для буксировки прицепа — при наличии | |
| F30 | 30 ампер розовый | Прицеп для буксировки прицепа | |
| F32 | 30 ампер розовый | Модуль управления трансмиссией — при наличии | |
| F33 | 20 ампер желтый | Подогреватель дизельного топлива Cummins №1 — при наличии / задний вентилятор — при наличии | |
| F34 | 30 ампер розовый | Интерфейсный модуль системы автомобиля № 2 — при наличии | |
| F35 | 30 ампер розовый | Люк на крыше — при наличии | |
| F36 | 30 ампер розовый | Обогреватель заднего стекла — при наличии | |
| F37 | 30 ампер розовый | Подогреватель дизельного топлива Cummins № 2, если установлен | |
| F38 | 30 ампер розовый | Инвертор питания 115 В переменного тока — при наличии | |
| F39 | 30 ампер розовый | Интерфейсный модуль системы автомобиля № 1 — при наличии | |
| F41 | 10 ампер красный | Активная заслонка решетки | |
| F42 | 20 ампер желтый | Horn | |
| F43 | 10 ампер красный | Снегоочиститель (слева) — при наличии | |
| F44 | 10 ампер красный | Диагностический порт | |
| F46 | 10 ампер красный | Монитор давления в шинах | |
| F47 | 10 ампер красный | Снегоочиститель (справа) — при наличии | |
| F49 | 10 ампер красный | Кластер панели приборов | |
| F50 | 20 ампер желтый | Модуль управления пневматической подвеской — при наличии | |
| F51 | 10 ампер красный | Модуль узла зажигания/зажигание без ключа | |
| F52 | 5-амперный загар | Датчик батареи | |
| F53 | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы | |
| F54 | 20 ампер желтый | Регулируемые педали | |
| F55 | 20 ампер желтый | Радиоприемник E38 — при наличии | |
| F56 | 15 А Синий | Дополнительное дизельное топливо — при наличии | |
| F57 | 20 ампер желтый | Передача инфекции | |
| F58 | 20 А, желтый (газовый двигатель) / 25 А, натуральный (дизельный двигатель Cummins) | Насос охлаждения двигателя | |
| F60 | 15 А Синий | Подкапотная лампа | |
| F61 | 20 ампер желтый | Блок отбора мощности — при наличии | |
| F62 | 10 ампер красный | Муфта кондиционера | |
| F63 | 20 ампер желтый | Катушки зажигания (газ), нагреватель мочевины (Cummins Diesel) | |
| F64 | 25 ампер натуральный | Топливные форсунки / силовой агрегат | |
| F65 | 10 ампер красный | USB-интерфейс | |
| F66 | 10 ампер красный | Переключатели люка на крыше / окна пассажира / датчик дождя | |
| F67 | 10 ампер красный | CD/DVD/Bluetooth модуль громкой связи – при наличии | |
| F69 | 15 А Синий | Mod SCR 12V (Cummins Diesel) — при наличии | |
| F70 | 30 А Зеленый | Двигатель топливного насоса | |
| F71 | 25 ампер натуральный | Усилитель | |
| F72 | 10 ампер красный | Модули стабилизатора напряжения — при наличии | |
| F74 | 20 А, желтый (газовый двигатель и дизельный двигатель 1500 LD) / 10 А, красный (дизельный двигатель Cummins) | Вакуумный насос тормозной системы, газ/дизель — при наличии | |
| F75 | 10 ампер красный | Привод клапана температуры охлаждающей жидкости | |
| F76 | 10 ампер красный | Антиблокировочная система тормозов/электронный контроль устойчивости | |
| F77 | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста | |
| F78 | 10 ампер красный | Модуль управления двигателем / электроусилитель руля | |
| F79 | 15 А Синий | Габаритные огни | |
| F80 | 10 ампер красный | Универсальный открыватель гаражных ворот / компас | |
| F81 | 20 ампер желтый | Буксировка прицепа Правый поворот/стоп-сигналы | |
| F82 | 10 ампер красный | Модуль управления рулевой колонкой/круиз-контроль | |
| F84 | 15 А Синий | Переключить банк/комбинацию приборов | |
| F85 | 10 ампер красный | Модуль подушки безопасности | |
| F86 | 10 ампер красный | Модуль подушки безопасности | |
| F87 | 10 ампер красный | Пневматическая подвеска — при наличии / Буксировка прицепа / Модуль управления рулевой колонкой | |
| F88 | 15 А Синий | Кластер панели приборов | |
| Ф90/Ф91 | 20 ампер желтый | Розетка (задние сиденья) по выбору клиента | |
| F93 | 20 ампер желтый | Зажигалка | |
| F94 | 10 ампер красный | Модуль переключения передач / раздаточной коробки | |
| F95 | 10 ампер красный | Задняя камера/система помощи при парковке | |
| F96 | 10 ампер красный | Выключатель обогревателя заднего сиденья | |
| F97 | 25 ампер натуральный | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии | |
| F98 | 25 ампер натуральный | Передние сиденья с подогревом — при наличии | |
| F99 | 10 ампер красный | Климат-контроль | |
| F101 | 15 А Синий | Электрохроматическое зеркало / интеллектуальный дальний свет — при наличии | |
| F104 | 20 ампер желтый | Розетки (приборная панель/центральная консоль) |
2015
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F01 | 80 ампер черный | Модуль управления вентилятором Rad — при наличии | |
| F03 | 60 А Желтый | Радиационный вентилятор — при наличии | |
| F05 | 40 А Зеленый | Компрессор пневматической подвески — при наличии | |
| F06 | 40 А Зеленый | Антиблокировочная система тормозов/насос электронной системы стабилизации | |
| F07 | 40 А Зеленый | Соленоид стартера | |
| F08 | 20 А, синий (дизель 1500 л.д.) Розовый, 30 ампер (Cummins Diesel) | Выбросы дизельного топлива — при наличии | |
| F09 | Зеленый, 40 ампер (автомобиль специального назначения и дизельный двигатель Cummins) Розовый, 30 А (дизель 1500 л.д.) | Подогреватель дизельного топлива — при наличии | |
| F10 | 40 А Зеленый | Контроллер кузова / наружное освещение №2 | |
| F10 | 50 ампер красный | Контроллер кузова/внешнее освещение №2 — при наличии системы «стоп/старт» | |
| F11 | 30 ампер розовый | Встроенный тормозной модуль прицепа — при наличии | |
| F12 | 40 А Зеленый | Кузовной контроллер №3 / Внутреннее освещение | |
| F13 | 40 А Зеленый | Двигатель вентилятора | |
| F14 | 40 А Зеленый | Контроллер кузова №4 / Силовые замки | |
| F15 | 30 ампер розовый | Электрический стояночный тормоз с правой стороны — при наличии | |
| F16 | 30 ампер розовый | Смарт-бар — при наличии | |
| F19 | 20 А, синий (дизель 1500 л.д.) Розовый, 30 ампер (Cummins Diesel) | SCR — при наличии | |
| F20 | 30 ампер розовый | Модуль пассажирской двери | |
| F21 | 30 ампер розовый | Модуль управления трансмиссией | |
| F22 | 20 ампер синий Розовый, 30 ампер (Cummins Diesel) | Модуль управления двигателем | |
| F23 | 30 ампер розовый | Контроллер тела №1 | |
| F24 | 30 ампер розовый | Модуль водительской двери | |
| F25 | 30 ампер розовый | Передний стеклоочиститель | |
| F26 | 30 ампер розовый | Антиблокировочная система тормозов/модуль контроля устойчивости/клапаны | |
| F28 | 20 ампер синий | Фонари заднего хода для буксировки прицепа — при наличии | |
| F29 | 20 ампер синий | Стояночные огни для буксировки прицепа — при наличии | |
| F30 | 30 ампер розовый | Прицеп для буксировки прицепа | |
| F31 | Розовый, 30 А (дизель 1500 л.д.) | Управление нагревателем мочевины — при наличии | |
| F32 | 30 ампер розовый | Модуль управления трансмиссией — при наличии | |
| F33 | 20 ампер синий | Только автомобиль специальных служб | |
| F34 | 30 ампер розовый | Интерфейсный модуль системы автомобиля № 2 — при наличии | |
| F35 | 30 ампер розовый | Люк на крыше — при наличии | |
| F36 | 30 ампер розовый | Обогреватель заднего стекла — при наличии | |
| F37 | 30 ампер розовый | Подогреватель дизельного топлива Cummins № 2, если установлен | |
| F38 | 30 ампер розовый | Инвертор питания 115 В переменного тока — при наличии | |
| F39 | 30 ампер розовый | Интерфейсный модуль системы автомобиля № 1 — при наличии | |
| F41 | 10 ампер красный | Активная заслонка решетки | |
| F42 | 20 ампер желтый | Horn | |
| F44 | 10 ампер красный | Диагностический порт | |
| F46 | 10 ампер красный | Монитор давления в шинах | |
| F49 | 10 ампер красный | Кластер панели приборов | |
| F50 | 20 ампер желтый | Модуль управления пневматической подвеской — при наличии | |
| F51 | 10 ампер красный | Модуль узла зажигания/зажигание без ключа | |
| F52 | 5-амперный загар | Датчик батареи | |
| F53 | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы | |
| F54 | 20 ампер желтый | Регулируемые педали | |
| F56 | 15 А Синий | Дополнительное дизельное топливо — при наличии | |
| F57 | 20 ампер желтый | Передача инфекции | |
| F58 | 20 ампер желтый | Запасной предохранитель | |
| F59 | 10 ампер красный | Реле SCR — при наличии | |
| F60 | 15 А Синий | Подкапотная лампа | |
| F61 | 10 А, красный (дизельный двигатель 1500 л.д. и дизельный двигатель Cummins) | Датчик PM — если установлен | |
| F62 | 10 ампер красный | Муфта кондиционера | |
| F63 | 20 ампер желтый | Катушки зажигания (газ), нагреватель мочевины (Cummins Diesel) | |
| F64 | 25 ампер чистый | Топливные форсунки / силовой агрегат | |
| F65 | 10 ампер красный | USB-интерфейс | |
| F66 | 10 ампер красный | Переключатели люка на крыше / окна пассажира / датчик дождя | |
| F67 | 10 ампер красный | CD/DVD/Bluetooth модуль громкой связи – при наличии | |
| F69 | 15 А Синий | Mod SCR 12V (Cummins Diesel) — при наличии | |
| F70 | 30 А Зеленый | Двигатель топливного насоса | |
| F71 | 25 ампер чистый | Усилитель | |
| F72 | 10 ампер красный | Модули стабилизатора напряжения — при наличии | |
| F73 | 20 ампер желтый | Топливоперекачивающий насос (только HD) — при наличии | |
| F74 | 20 А, желтый (газовый двигатель и дизельный двигатель 1500 LD) 10 А, красный (дизельный двигатель Cummins) | Вакуумный насос тормозной системы, газ/дизель — при наличии | |
| F75 | 10 ампер красный | Привод клапана температуры охлаждающей жидкости | |
| F76 | 10 ампер красный | Антиблокировочная система тормозов/электронный контроль устойчивости | |
| F77 | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста | |
| F78 | 10 ампер красный | Модуль управления двигателем / электроусилитель руля | |
| F79 | 15 А Синий | Габаритные огни | |
| F80 | 10 ампер красный | Универсальный открыватель гаражных ворот / компас | |
| F81 | 20 ампер желтый | Буксировка прицепа Правый поворот/стоп-сигналы | |
| F82 | 10 ампер красный | Модуль управления рулевой колонкой/круиз-контроль | |
| F84 | 15 А Синий | Переключить банк/комбинацию приборов | |
| F85 | 10 ампер красный | Модуль подушки безопасности | |
| F86 | 10 ампер красный | Модуль подушки безопасности | |
| F87 | 10 ампер красный | Пневматическая подвеска — при наличии / Буксировка прицепа / Модуль управления рулевой колонкой | |
| F88 | 15 А Синий | Кластер панели приборов | |
| Ф90/Ф91 | 20 ампер желтый | Розетка (задние сиденья) по выбору клиента | |
| F93 | 20 ампер желтый | Зажигалка | |
| F94 | 10 ампер красный | Модуль переключения передач / раздаточной коробки | |
| F95 | 10 ампер красный | Задняя камера/система помощи при парковке | |
| F96 | 10 ампер красный | Выключатель обогревателя заднего сиденья | |
| F97 | 25 ампер чистый | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии | |
| F98 | 25 ампер чистый | Передние сиденья с подогревом — при наличии | |
| F99 | 10 ампер красный | Климат-контроль | |
| F100 | 10 ампер красный | Upfitters - если есть | |
| F101 | 15 А Синий | Электрохроматическое зеркало / интеллектуальный дальний свет — при наличии | |
| F104 | 20 ампер желтый | Розетки (приборная панель/центральная консоль) |
2016
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F01 | 80 ампер черный | — | Модуль управления вентилятором Rad — при наличии |
| F03 | 60 А Желтый | — | Радиационный вентилятор — при наличии |
| F05 | 40 А Зеленый | — | Компрессор пневматической подвески — при наличии |
| F06 | 40 А Зеленый | — | Антиблокировочная система тормозов/насос электронной системы стабилизации |
| F07 | 40 А Зеленый | — | Соленоид стартера |
| F08 | 20 А, синий (1500 л.д./Cummins Diesel) | — | Выбросы дизельного топлива — при наличии |
| F09 | Зеленый, 40 ампер (автомобиль специального назначения и дизельный двигатель Cummins) Розовый, 30 А (дизель 1500 л.д.) | — | Подогреватель дизельного топлива — при наличии |
| F10 | 40 А Зеленый | — | Контроллер кузова / наружное освещение №2 |
| F10 | 50 ампер красный | — | Контроллер кузова/внешнее освещение №2 — при наличии системы «стоп/старт» |
| F11 | 30 ампер розовый | — | Встроенный тормозной модуль прицепа — при наличии |
| F12 | 40 А Зеленый | — | Кузовной контроллер №3 / Внутреннее освещение |
| F13 | 40 А Зеленый | — | Двигатель вентилятора |
| F14 | 40 А Зеленый | — | Контроллер кузова №4 / Силовые замки |
| F16 | 30 ампер розовый | — | Смарт-бар — при наличии |
| F19 | 20 А, синий (дизель 1500 л.д.) Розовый, 30 ампер (Cummins Diesel) | — | SCR — при наличии |
| F20 | 30 ампер розовый | — | Модуль пассажирской двери |
| F21 | 30 ампер розовый | — | Модуль управления трансмиссией |
| F22 | 20 ампер синий Розовый, 30 ампер (Cummins Diesel) | — | Модуль управления двигателем |
| F23 | 30 ампер розовый | — | Контроллер тела №1 |
| F24 | 30 ампер розовый | — | Модуль водительской двери |
| F25 | 30 ампер розовый | — | Передний стеклоочиститель |
| F26 | 30 ампер розовый | — | Антиблокировочная система тормозов / Модуль контроля устойчивости / Клапаны |
| F28 | 20 ампер синий | — | Фонари заднего хода для буксировки прицепа — при наличии |
| F29 | 20 ампер синий | — | Стояночные огни для буксировки прицепа — при наличии |
| F30 | 30 ампер розовый | — | Прицеп для буксировки прицепа |
| F31 | Розовый, 30 А (дизель 1500 л.д.) | — | Управление нагревателем мочевины — при наличии |
| F32 | — | — | Запасной предохранитель |
| F33 | 20 ампер синий | — | Только транспорт для специальных отправителей |
| F34 | 30 ампер розовый | — | Интерфейсный модуль системы автомобиля № 2 — при наличии |
| F35 | 30 ампер розовый | — | Люк на крыше — при наличии |
| F36 | 30 ампер розовый | — | Обогрев заднего стекла — при наличии |
| F37 | 30 ампер розовый | — | Подогреватель дизельного топлива Cummins #2 — при наличии |
| F38 | 30 ампер розовый | — | Инвертор питания 115 В переменного тока — при наличии |
| F39 | 20 ампер синий | — | Розетка – только для специальных служб |
| F41 | — | 10 ампер красный | Активная решетчатая заслонка — при наличии |
| F42 | — | 20 ампер желтый | Horn |
| F44 | — | 10 ампер красный | Диагностический порт |
| F46 | — | 10 ампер красный | Upfitter - если есть |
| F49 | — | 10 ампер красный | Кластер панели приборов |
| F50 | — | 20 ампер желтый | Модуль управления пневматической подвеской — при наличии |
| F51 | — | 10 ампер красный | Модуль узла зажигания/зажигание без ключа |
| F52 | — | 5-амперный загар | Датчик батареи |
| F53 | — | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы |
| F54 | — | 20 ампер желтый | Регулируемые педали |
| F56 | — | 15 А Синий | Дополнительное дизельное топливо — при наличии |
| F57 | — | 20 ампер желтый | Передача инфекции |
| F58 | — | 20 ампер желтый | Запасной предохранитель |
| F59 | — | 10 ампер красный | Реле SCR — при наличии |
| F60 | — | 15 А Синий | Подкапотная лампа |
| F61 | — | 10 А, красный (дизельный двигатель 1500 л.д. и дизельный двигатель Cummins) | Датчик PM — если установлен |
| F62 | — | 10 ампер красный | Муфта кондиционера |
| F63 | — | 20 ампер желтый | Катушки зажигания (газ), нагреватель мочевины (Cummins Diesel) |
| F64 | — | 25 ампер чистый | Топливные форсунки / силовой агрегат |
| F65 | — | 10 ампер красный | USB-интерфейс |
| F66 | — | 10 ампер красный | Переключатели люка на крыше / окна пассажира / датчик дождя |
| F67 | — | 10 ампер красный | CD/DVD/Bluetooth модуль громкой связи – при наличии |
| F69 | — | 15 А Синий | Mod SCR 12V (Cummins Diesel) — при наличии |
| F70 | — | 30 А Зеленый | Двигатель топливного насоса |
| F71 | — | 25 ампер чистый | Усилитель |
| F72 | — | 10 ампер красный | ПКМ — при наличии |
| F73 | — | 20 ампер желтый | Топливоперекачивающий насос (только HD) — при наличии |
| F74 | — | 20 А, желтый (газовый двигатель и дизельный двигатель 1500 LD) | Вакуумный насос тормозной системы, газ/дизель — при наличии |
| F75 | — | 10 ампер красный | Привод клапана температуры охлаждающей жидкости |
| F76 | — | 10 ампер красный | Антиблокировочная система тормозов / электронный контроль устойчивости |
| F77 | — | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста |
| F78 | — | 10 ампер красный | Модуль управления двигателем / электроусилитель руля |
| F79 | — | 15 А Синий | Габаритные огни |
| F80 | — | 10 ампер красный | Универсальный открыватель гаражных ворот / компас |
| F81 | — | 20 ампер желтый | Буксировка прицепа Правый поворот / стоп-сигналы |
| F82 | — | 10 ампер красный | Модуль управления рулевой колонкой / круиз-контроль |
| F84 | — | 15 А Синий | Переключатель банка / комбинация приборов |
| F85 | — | 10 ампер красный | Модуль подушки безопасности |
| F86 | — | 10 ампер красный | Модуль подушки безопасности |
| F87 | — | 10 ампер красный | Пневматическая подвеска — при наличии / Буксировка прицепа / Модуль управления рулевой колонкой |
| F88 | — | 15 А Синий | Кластер панели приборов |
| Ф90/Ф91 | — | 20 ампер желтый | Розетка питания (задние сиденья) по выбору клиента |
| F93 | — | 20 ампер желтый | Зажигалка |
| F94 | — | 10 ампер красный | Модуль переключения передач / раздаточной коробки |
| F95 | — | 10 ампер красный | Задняя камера/система помощи при парковке |
| F96 | — | 10 ампер красный | Выключатель обогревателя заднего сиденья |
| F97 | — | 25 ампер чистый | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии |
| F98 | — | 25 ампер чистый | Передние сиденья с подогревом — при наличии |
| F99 | — | 10 ампер красный | Климат-контроль |
| F100 | — | 10 ампер красный | Upfitters - если есть |
| F101 | — | 15 А Синий | Электрохроматическое зеркало / интеллектуальный дальний свет — при наличии |
| F104 | — | 20 ампер желтый | Розетки (приборная панель / центральная консоль) |
2017, 2018
| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F01 | 80 ампер черный | — | Модуль управления вентилятором Rad — при наличии |
| F03 | 60 А Желтый | — | Радиационный вентилятор — при наличии |
| F05 | 40 А Зеленый | — | Компрессор для пневматической подвески — при наличии |
| F06 | 40 А Зеленый | — | Антиблокировочная система тормозов/насос электронной системы стабилизации |
| F07 | 40 А Зеленый | — | Соленоид стартера |
| F08 | 20 А, синий (1500 л.д./Cummins Diesel) | — | Выбросы дизельного топлива — при наличии |
| F09 | Зеленый, 40 ампер (автомобиль специального назначения и дизельный двигатель Cummins) | — | Подогреватель дизельного топлива — при наличии |
| F10 | 40 А Зеленый | — | Контроллер кузова / наружное освещение №2 |
| F10 | 50 ампер красный | — | Контроллер кузова / наружное освещение № 2 — при наличии системы «стоп/старт» |
| F11 | 30 ампер розовый | — | Встроенный тормозной модуль прицепа — при наличии |
| F12 | 40 А Зеленый | — | Контроллер кузова №3 / Силовые замки |
| F13 | 40 А Зеленый | — | Двигатель вентилятора |
| F14 | 40 А Зеленый | — | Контроллер кузова №4 / Внутреннее освещение |
| F16 | 30 ампер розовый | — | Смарт-бар — при наличии |
| F19 | 20 А, синий (дизель 1500 л.д.) Розовый, 30 ампер (Cummins Diesel) | — | SCR — при наличии |
| F20 | 30 ампер розовый | — | Модуль пассажирской двери |
| F21 | 30 ампер розовый | — | Модуль управления трансмиссией |
| F22 | 20 ампер синий Розовый, 30 ампер (Cummins Diesel) | — | Модуль управления двигателем |
| F23 | 30 ампер розовый | — | Контроллер кузова №1 / Внутреннее освещение |
| F24 | 30 ампер розовый | — | Модуль водительской двери |
| F25 | 30 ампер розовый | — | Передний стеклоочиститель |
| F26 | 30 ампер розовый | — | Антиблокировочная система тормозов / Модуль контроля устойчивости / Клапаны |
| F28 | 20 ампер синий | — | Фонари заднего хода для буксировки прицепа — при наличии |
| F29 | 20 ампер синий | — | Стояночные огни для буксировки прицепа — при наличии |
| F30 | 30 ампер розовый | — | Прицеп для буксировки прицепа |
| F31 | Розовый, 30 А (дизель 1500 л.д.) | — | Управление нагревателем мочевины — при наличии |
| F32 | — | — | Запасной предохранитель |
| F33 | 20 ампер синий | — | Только автомобиль специальных служб |
| F34 | 30 ампер розовый | — | Интерфейсный модуль системы автомобиля № 2 — при наличии |
| F35 | 30 ампер розовый | — | Люк на крыше — при наличии |
| F36 | 30 ампер розовый | — | Обогрев заднего стекла — при наличии |
| F37 | 30 ампер розовый | — | Подогреватель дизельного топлива Cummins №2 — при наличии |
| F38 | 30 ампер розовый | — | Инвертор питания 115 В переменного тока — при наличии |
| F39 | 20 ампер синий | — | Розетка – только для специальных служб |
| F41 | — | 10 ампер красный | Активная решетчатая заслонка — при наличии |
| F42 | — | 20 ампер желтый | Horn |
| F44 | — | 10 ампер красный | Диагностический порт |
| F46 | — | 10 ампер красный | Upfitter - если есть |
| F49 | — | 10 ампер красный | Комбинация приборов (кроме транспортных средств) |
| F50 | — | 20 ампер желтый | Модуль управления пневматической подвеской — при наличии |
| F51 | — | 10 ампер красный | Модуль узла зажигания / зажигание без ключа (комбинация приборной панели — только для автомобилей из парка) |
| F52 | — | 5-амперный загар | Датчик батареи |
| F53 | — | 20 ампер желтый | Буксировка прицепа — левый поворот/стоп-сигналы |
| F54 | — | 20 ампер желтый | Регулируемые педали |
| F56 | — | 15 А Синий | Дополнительное дизельное топливо — при наличии |
| F57 | — | 20 ампер желтый | Передача инфекции |
| F58 | — | 20 ампер желтый | Запасной предохранитель |
| F59 | — | 10 ампер красный | Реле SCR — при наличии |
| F60 | — | 15 А Синий | Подкапотная лампа |
| F61 | — | 10 А, красный (дизельный двигатель 1500 л.д. и дизельный двигатель Cummins) | Датчик PM — если установлен |
| F62 | — | 10 ампер красный | Муфта кондиционера |
| F63 | — | 20 ампер желтый | Катушки зажигания (газ), нагреватель мочевины (Cummins Diesel) |
| F64 | — | 25 ампер чистый | Топливные форсунки / силовой агрегат |
| F65 | — | - | Запасной предохранитель |
| F66 | — | 10 ампер красный | Переключатели люка на крыше / окна пассажира / датчик дождя |
| F67 | — | 10 ампер красный | Модуль громкой связи CD/DVD/Bluetooth – при наличии |
| F69 | — | 15 А Синий | Mod SCR 12V (Cummins Diesel) — при наличии |
| F70 | — | 30 А Зеленый | Двигатель топливного насоса |
| F71 | — | 25 ампер чистый | Усилитель |
| F72 | — | 10 ампер красный | ПКМ — при наличии |
| F73 | — | 20 ампер желтый | Топливоперекачивающий насос (только HD) — при наличии |
| F74 | — | 20 А, желтый (газовый двигатель и дизельный двигатель 1500 LD) | Тормозной вакуумный насос Газ/Дизель — при наличии |
| F75 | — | 10 ампер красный | Привод клапана температуры охлаждающей жидкости |
| F76 | — | 10 ампер красный | Антиблокировочная система тормозов / электронный контроль устойчивости |
| F77 | — | 10 ампер красный | Модуль управления трансмиссией/модуль отключения переднего моста |
| F78 | — | 10 ампер красный | Модуль управления двигателем / электроусилитель руля |
| F79 | — | 15 А Синий | Габаритные огни |
| F80 | — | 10 ампер красный | Универсальный открыватель гаражных ворот / компас |
| F81 | — | 20 ампер желтый | Буксировка прицепа Правый поворот / стоп-сигналы |
| F82 | — | 10 ампер красный | Модуль управления рулевой колонкой / круиз-контроль |
| F84 | — | 15 А Синий | Переключатель банка / комбинация приборов |
| F85 | — | 10 ампер красный | Модуль подушки безопасности |
| F86 | — | 10 ампер красный | Модуль подушки безопасности |
| F87 | — | 10 ампер красный | Пневматическая подвеска — при наличии / Буксировка прицепа / Модуль управления рулевой колонкой |
| F88 | — | 15 А Синий | Кластер панели приборов |
| Ф90/Ф91 | — | 20 ампер желтый | Розетка питания (задние сиденья) по выбору клиента |
| F93 | — | 20 ампер желтый | Зажигалка |
| F94 | — | 10 ампер красный | Модуль переключения передач / раздаточной коробки |
| F95 | — | 10 ампер красный | Задняя камера/система помощи при парковке |
| F96 | — | 10 ампер красный | Выключатель обогревателя заднего сиденья |
| F97 | — | 25 ампер чистый | Задние сиденья с подогревом и рулевое колесо с подогревом — при наличии |
| F98 | — | 25 ампер чистый | Передние сиденья с подогревом — при наличии |
| F99 | — | 10 ампер красный | Климат-контроль |
| F100 | — | 10 ампер красный | Upfitters - если есть |
| F101 | — | 15 А Синий | Электрохроматическое зеркало / интеллектуальный дальний свет — при наличии |
| F104 | — | 20 ампер желтый | Розетки (приборная панель / центральная консоль) |
