Предохранители и реле Dodge Ram 1500/2500 (2002-2009)

Схемы относятся к указанным годам и вариантам Dodge Ram 1500/2500 (2002-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.

Расположение предохранителей Dodge Ram 1500/2500 2002-2009 гг.

Расположение предохранителей Dodge Ram 1500/2500 2002-2009 гг.

Расположение предохранителей Dodge Ram 1500/2500 2002-2009 гг.

Предохранители прикуривателя (розетки) в Dodge Ram 1500/2500:
2002-2005 гг. гг. – предохранители №25, №29 и №42 в БМ.
2006-2009 гг. гг. – предохранители №1, №38 и №40 в БМ.

Расположение блока предохранителей

Встроенный силовой модуль расположен в моторном отсеке рядом с аккумуляторной батареей.

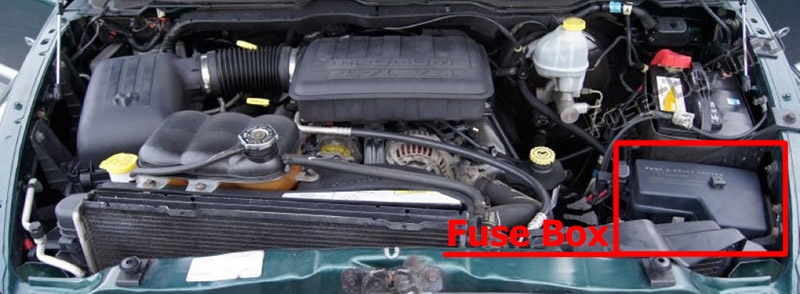

2002-2005 гг.Расположение блока предохранителей

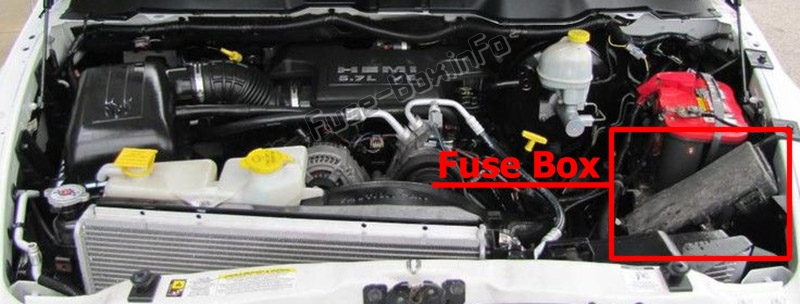

2006-2009 гг.Расположение блока предохранителей

Этот центр содержит патронные предохранители и мини-предохранители.
Описание каждого предохранителя и компонента может быть выштамповано на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке.

Схема блока предохранителей

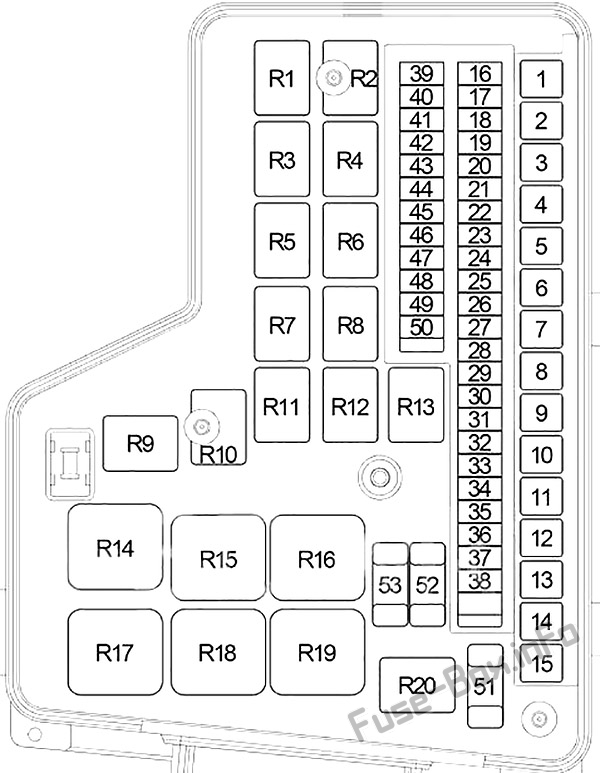

2002, 2003, 2004, 2005

2002, 2003, 2004, 2005

Назначение предохранителей в ИПМ (2002-2005 гг. гг.)
№Номинал, АмперОписание
130 или 402002–2004 (40A): тягово-сцепное устройство (2002–2003), электротормоз;

2005 (30A): Электротормоз
230Реле автоматического отключения (бензин)
330Замок зажигания (Run A38 (встроенный силовой модуль))
440Выключатель зажигания (Run C1 (двигатель вентилятора))
5402002-2004 (40A): Реле управления коробкой передач;

2005 (20A): Реле управления коробкой передач, соленоид блокировки заднего хода (SRT (механическая коробка передач))
640Контроллер антиблокировочной тормозной системы (ABS (AWAL/RWAL))
750Переключатель сиденья с электроприводом — водитель, переключатель сиденья с электроприводом — пассажир, переключатель поясничного отдела пассажира (стандартная кабина 2002–2004 гг.)
830Реле высокого/низкого уровня стеклоочистителя, реле включения/выключения стеклоочистителя
940Замок зажигания (Run ACC F1 (автоматический выключатель (25A): электрические стеклоподъемники))
1040Замок зажигания (работа ACC A31)
1130Передний модуль управления
1230 или 402002 г.: не используется;

2003–2005 (бензин) (30A): реле вентилятора конденсатора;

2003–2005 (Дизель) (40A): Реле подогревателя топлива
1330Передний модуль управления
1430Реле стартера
1550Реле парковочных фонарей
1610Реле муфты компрессора кондиционера
1715 или 202002–2004 (15A): Лампа и выключатель перчаточного ящика (2002–2003), модуль двери водителя (2002–2003, кроме базовой модели), компас/мини-маршрутный компьютер (кроме базовой модели), купольная лампа (2002–2003 гг.), карта над головой/ Лампа для чтения (2002–2003 гг., кроме базовой), центральный верхний стоп-сигнал (2002–2003 гг.), лампа багажного отделения (2002–2003 гг.), реле топливного насоса (2003–2004 гг.), модуль иммобилайзера Sentry Key (2004 г.);

2005 (бензин) (20A): реле топливного насоса
1815Комбинация приборов, лампа подкапотного пространства, разъем канала передачи данных, радио
1910 или 202002–2003 (10A): модуль иммобилайзера Sentry Key, модуль управления силовым агрегатом;

2004–2005 (20A): Соединитель буксирного устройства прицепа
2025Выключатель зажигания (Run-Start A21, Start A41, Off-Run-Start A51 (комбинация приборов, модуль управления силовым агрегатом, встроенный силовой модуль, кнопочный переключатель стартера))
2120Аудио усилитель
2220Кластер
23152002–2003 год: не используется;

2004–2005: Модуль управления силовым агрегатом, электронный потолочный модуль, модуль иммобилайзера Sentry Key.
2415Выключатель стоп-сигнала
2520Розетка питания — консоль
26252002-2003: Переключатель раздаточной коробки;

2004-2005: Реле обогревателя заднего стекла
2715Реле обогрева зеркал
2810Приборная панель, компас/мини-маршрутный компьютер (кроме базы), автоматическое зеркало «день/ночь» (кроме базы), переключатель дверного замка — пассажир (кроме базы)
2920Прикуриватель, задняя розетка (SRT)
30302002–2004 годы: не используется;

2005 (внедорожник): переключатель блокировки сцепления, модуль управления силовым агрегатом
31-Не используется
3210Лампа указателя поворота/парковки — передняя правая, лампа заднего/стоп-сигнала поворота — правая, лампа номерного знака — правая, центральная лампа Bazel, габаритный фонарь, лампа на крыле
3320Соединитель буксировки прицепа, дополнительный соединитель буксировки прицепа (для тяжелых условий эксплуатации)
3410Лампа указателя поворота/парковки — передняя левая, лампа заднего/стоп-сигнала — левая, лампа номерного знака — левая (+правая), лампа на задней двери, лампа на крыле
3510Контроллер антиблокировочной тормозной системы (ABS)
3610Управление отоплением и кондиционированием воздуха, привод вентилятора радиатора (дизель (2004-2005)), соленоид перепускной заслонки (дизель (2005))
37-Не используется
3815Датчик диапазона раздаточной коробки (автоматическая коробка передач), узел соленоида коробки передач/TRS, выключатель фонарей заднего хода (механическая коробка передач)
3920 или 252002 (25A): Реле вентилятора конденсатора;

2003–2004 год: не используется;

2005 (дизель) (20A): реле топливного насоса
4015Реле регулируемой педали
4115Реле противотуманных фар
4220Розетка питания — консоль
4325Модуль управления раздаточной коробкой, усилитель сабвуфера (SRT), модуль управления главной передачей (внедорожник)
44202002: Реле топливного насоса;

2003–2005 (бензин): не используется
4520Реле звукового сигнала
4615Реле левого поворота буксировки прицепа
4715Реле правого поворота буксировки прицепа
4820Модуль обогрева сиденья, выключатель оконного/дверного замка - водитель ('05)
4920Реле нижнего кислородного датчика, кислородный датчик — передний левый/правый
5010Соленоид продувки EVAP (2002-2003, 2005 SRT), передний модуль управления (2002 г.), модуль управления главной передачей (2005 г.), выключатель стоп-сигнала (2005 г. - 5,7 л), выключатель стоп-сигнала (2004 г.), модуль иммобилайзера Sentry Key (2004 г. -2005), модуль управления двигателем (дизель (2003-2005)), модуль управления трансмиссией (бензин (2004-2005))
5120Лампа подкапотного пространства, разъем канала передачи данных, радио, приборная панель
52202002–2004 (20A): Модуль управления подушками безопасности;

2005 (15A): Модуль управления системой пассивной безопасности.
53202002–2004 (20A): Модуль управления подушкой безопасности, выключатель подушки безопасности пассажира;

2005 (15A): Модуль управления системой пассивной безопасности, выключатель подушки безопасности пассажира.
Реле
R12002–2004 год: запасной;
2005 (дизель): топливный насос
R22002-2003: Вентилятор конденсатора;
2004-2005: Запасной
R3Противотуманная фара
R4Автоматическое отключение (бензин)
R5Регулируемая педаль
R6Топливный насос (бензин)
R7Муфта компрессора кондиционера
R8Управление передачей
R9Запасной
R10Кислородный датчик на выходе
R11Запасной
R12Стеклоочиститель высокий/низкий
R13Стеклоочиститель вкл./выкл.
R14Пусковой двигатель
R152002–2003 годы: запасной;
2004–2005 (бензин): вентилятор конденсатора;
2004-2005 (Дизель): Подогреватель топлива;
2005 (SRT): Мотор вентилятора
R16Обогрев заднего стекла (2005 г.)
R17Парковая лампа
R18Запасной
R19Запасной
R20Зеркало с подогревом

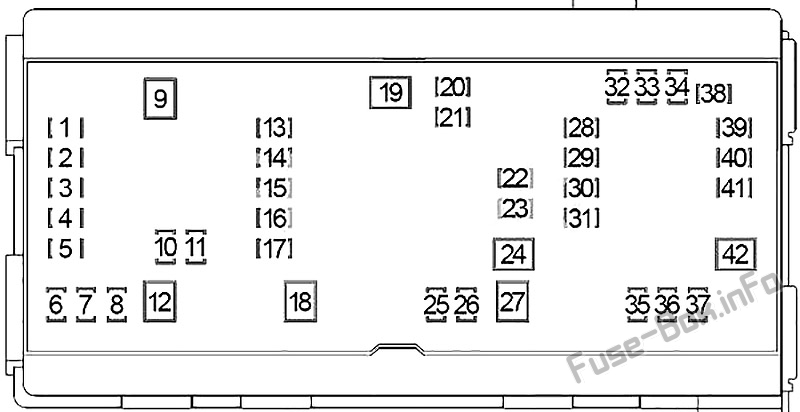

2006, 2007, 2008, 2009

2006, 2007, 2008, 2009

Назначение предохранителей в ИПМ (2006-2009 гг. гг.)
№Номинал, АмперОписание
120Розетка питания — консоль (кроме базы)
220Комбинация приборов, узел салона (CCN), дверные замки/блокировка переключения передач тормозной системы (BTSI)
3-Не используется
4202006: Не используется;

2007–2009: Модуль управления коробкой передач.
520Люк с электроприводом (кроме базы)
610 или 40Модуль классификации пассажиров (OCM), электромагнитный клапан перепускной заслонки, радиатор приводного вентилятора (дизель 2006 г. — 40 А; дизель 5,9 л 2007–2009 гг. — 10 А)
715Соленоид блокировки заднего хода (SRT)
810Зеркала с подогревом
930Модуль управления конечной передачей (Power Wagon)
105кроме SRT: переключатель блокировки сцепления (механическая коробка передач), модуль управления двигателем (дизель), датчик диапазона коробки передач (3,7 л Magnum V6, 6,7 л Cummins, 5,9 л Cummins), соленоид коробки передач/TRS в сборе (4,7 л Magnum V8 и 5,7 л Hemi V8), модуль управления силовым агрегатом (бензин)
1120Радио, мультимедийная система (монитор/DVD), разъем канала передачи данных, модуль громкой связи, спутниковый ресивер, приборная панель, модуль удаленного доступа Sentry Key, лампа подкапотного пространства, модуль беспроводного управления, электронный потолочный модуль
1230Модуль обеспечения тормозов (прицеп-буксировщик)
1325Модуль антиблокировочной системы тормозов (AWAL)
1415Левый передний стояночный/поворотный фонарь
1520Буксировка прицепа
1615Правый передний стояночный/поворотный фонарь
17-Не используется
1840Модуль антиблокировочной системы тормозов (AWAL)
1930Буксировка прицепа
2010Модуль контроллера системы пассивной безопасности
2110Выключатель подушки безопасности пассажира, модуль контроллера системы пассивной безопасности
2220Кнопочный переключатель стартера (выключатель зажигания)
2310Электронный потолочный модуль (кроме основания), управление отоплением и кондиционированием воздуха
2420SRT: усилитель сабвуфера;

DC/DM: Реле управления коробкой передач
2510Переключатель блокировки окна/двери — со стороны водителя, двигатель переключения передач/датчик режима (4,7 л Magnum V8 и 5,7 л Hemi V8), зеркало с электроприводом
2615 или 20Выключатель стоп-сигналов (2006 г. – 15 А; 2007–2009 гг. – 20 А)
2740Сиденье с электроприводом (переключатель сиденья водителя, переключатель сиденья пассажира)
2810Модуль управления силовым агрегатом (бензиновый), модуль управления двигателем (дизельный), модуль антиблокировочной системы тормозов (2006 г.), модуль дистанционного доступа с ключом Sentry (кроме базы (2006 г.)), выключатель стоп-сигналов, соленоид продувки EVAP (SRT), датчик угла поворота рулевого колеса , Модуль беспроводного управления (WCM)
2910кроме Power Wagon: модуль шлюза (SRT), переключатель раздаточной коробки, переключатель дверного замка — со стороны пассажира, внутреннее зеркало заднего вида, датчик температуры моторного масла (SRT);

Power Wagon: модуль управления последней передачей
30152006: Не используется;

2007–2009: ABS, модуль управления главной передачей (5.7 Off-Road), датчик динамики
3110 или 15кроме SRT (2006 г.) (15A): двигатель переключения передач и узел датчика режима (ETC), модуль управления силовым агрегатом (бензин);

2007–2008 (10A): модуль управления силовым агрегатом;

2008–2009 (15A): Модуль управления силовым агрегатом
3210Управление отоплением и кондиционированием воздуха, переключатель регулируемых педалей (кроме базы), переключатель обогрева сидений (кроме базы), датчик давления в шинах
33102006: Не используется;

2007–2009: Управление отоплением и кондиционированием воздуха / Power-IGN Run Misc.
34-Не используется
3515Кластер
3625Радио (Премиум) Усилитель
37156,7 л Cummins: реле отключения турбонаддува (реле Smart Power)
3820кроме SRT:  IP-адрес розетки
3910Усилитель сабвуфера (SRT), ограничитель натяжения ремня безопасности — сторона водителя (стандартная кабина (кроме SRT))
4020Основание: розетка — приборная панель, розетка — нижняя консоль (2007–2009 гг.)
41-Не используется
4230Дизель: Модуль управления двигателем
