Предохранители и реле Dodge Stratus (2001-2006)
Схемы относятся к указанным годам и вариантам Dodge Stratus (2001-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Схема предохранителей Додж Стратус 2001-2006 гг.
Использована информация из руководств по эксплуатации 2004-2006 годов. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранитель прикуривателя (розетки) в Dodge Stratus предохранитель №2 в блоке предохранителей моторного отсека.
Оглавление
Подкапотные предохранители (центр распределения питания)
Подкапотные предохранители (центр распределения питания)
Расположение блока предохранителей

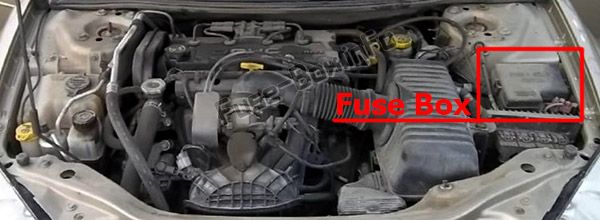

Центр распределения питания расположен в моторном отсеке, рядом с воздухоочистителем.

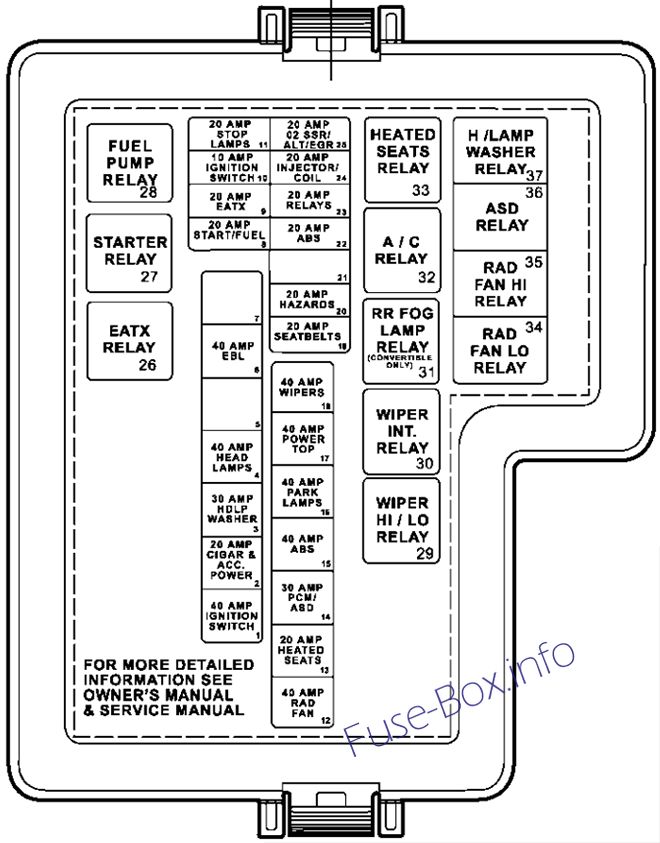

Схема блока предохранителей
Эта информация относится к автомобилям, изготовленным без номеров предохранителей и реле, выбитых на верхней крышке центра распределения питания.
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40 | Замок зажигания (предохранители (в салоне): «1», «4», «16», «19») |
| 2 | 20 | Прикуриватель/розетка |
| 3 | 30 | Реле омывателя фар (экспорт) |
| 4 | 40 | Реле задержки фар, многофункциональный переключатель, предохранитель (в салоне): «9», «10», «18» |
| 5 | - | Не используется |
| 6 | 40 | Реле обогревателя заднего стекла |
| 7 | 40 | Реле двигателя воздушного насоса (2,4 л PZEV) |
| 8 | 20 | Реле стартера, реле топливного насоса, выключатель зажигания (переключатель блокировки сцепления/вверх-стоп (M/T), блок управления коробкой передач (A/T), блок управления кузовным оборудованием, предохранители (в салоне): «14», «15», «17» ", предохранитель (моторный отсек): "23") |
| 9 | 20 | Реле управления коробкой передач, модуль управления коробкой передач, узел электромагнитного клапана коробки передач/реле давления |
| 10 | 10 | Замок зажигания (предохранитель (в салоне): «11»), модуль иммобилайзера Sentry Key |
| 11 | 20 | Выключатель стоп-сигналов, предохранитель (в салоне): «5», реле задних противотуманных фар |
| 12 | 40 | Реле муфты компрессора кондиционера, реле вентилятора радиатора (низкая скорость), реле вентилятора радиатора (высокая скорость) |
| 13 | 20 | Реле обогрева сиденья (модуль обогрева сиденья водителя/пассажира) |
| 14 | 30 | Реле автоматического выключения (предохранители: «24», «25»), модуль управления силовым агрегатом |
| 15 | 40 | ABS |
| 16 | 40 | Предохранитель (салон): «7», «8» |
| 17 | 40 | Реле включения/выключения питания (кабриолет) |
| 18 | 40 | Реле переднего стеклоочистителя (вкл/выкл) (реле переднего стеклоочистителя (высокий/низкий уровень)) |
| 19 | 20 | Модуль управления ремнями безопасности (кабриолет) |
| 20 | 20 | Многофункциональный переключатель |
| 21 | - | Не используется |
| 22 | 20 | ABS |
| 23 | 10 или 20 | Модуль иммобилайзера Sentry Key, насос обнаружения утечек (США), модуль управления силовым агрегатом, реле топливного насоса, реле муфты компрессора кондиционера, реле вентилятора радиатора (низкая скорость), реле вентилятора радиатора (высокая скорость) |
| 24 | 20 | Топливная форсунка, катушка зажигания, шумоподавитель, клапан настройки коллектора (2,7 л) |
| 25 | 20 | Генератор, соленоид EGR, датчик кислорода, нагреватель PCV (2,7 л) |
Внутренние предохранители
Внутренние предохранители
Расположение блока предохранителей

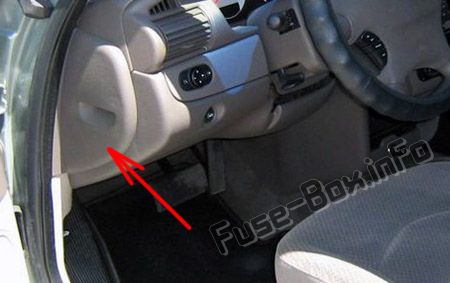

Панель доступа к предохранителям находится за торцевой крышкой с левой стороны приборной панели.

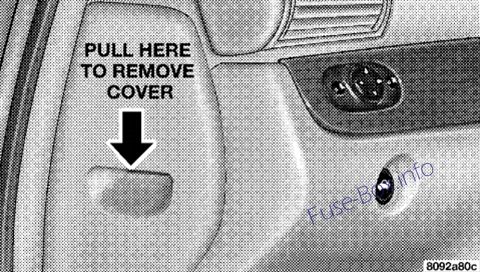

Чтобы снять панель, потяните ее, как показано на рисунке. Идентификатор каждого предохранителя указан на задней стороне крышки.

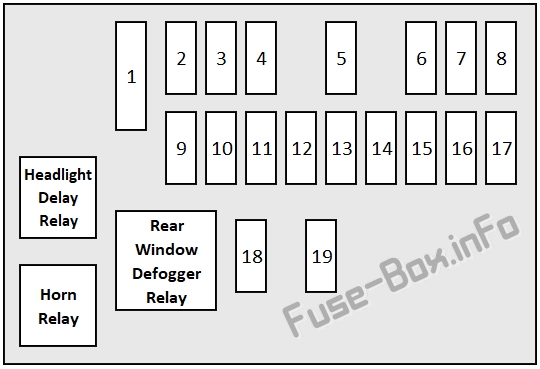

Схема блока предохранителей
Назначение предохранителей салона (2004-2006 гг.)
| полость | Amp | Схема |
|---|---|---|
| 1 | 30 А Зеленый | Двигатель вентилятора |
| 2 | 10 ампер красный | Правая фара дальнего света, индикатор дальнего света |
| 3 | 10 ампер красный | Левая фара дальнего света |
| 4 | 15 А Синий | Подсветка выключателя замка двери с электроприводом, переключатель диапазона трансмиссии. Модуль дневных ходовых огней (Канада), электрические стеклоподъемники, модуль антиблокировочной тормозной системы |
| 5 | 10 ампер красный | Дверной замок с электроприводом и выключатели включения/выключения дверного замка, умывальник, чтение, карта, задние сиденья, зажигание и освещение багажника, вход с подсветкой. Радио, силовая антенна. Разъем канала передачи данных, блок управления кузовным оборудованием, усилитель мощности |
| 6 | 10 ампер красный | Индикатор обогрева заднего стекла |
| 7 | 20 ампер желтый | Подсветка комбинации приборов, габаритные и задние фонари |
| 8 | 20 ампер желтый | Розетка питания, звуковые сигналы, зажигание, топливо, запуск |
| 9 | 15 А Синий | Электродвигатели дверных замков (модуль управления кузовным оборудованием) |
| 10 | 20 ампер желтый | Модуль дневных ходовых огней (Канада) |
| 11 | 10 ампер красный | Комбинация приборов, управление коробкой передач, переключатель парковки/нейтрали, блок управления кузовным оборудованием |
| 12 | 10 ампер красный | Левая фара ближнего света |
| 13 | 20 ампер желтый | Правая фара ближнего света, переключатель противотуманных фар |
| 14 | 10 ампер красный | Радио |
| 15 | 10 ампер красный | Указатели поворота и аварийная сигнализация, переключатель стеклоочистителей, модуль управления ремнями безопасности, реле стеклоочистителей, реле обогревателя заднего стекла |
| 16 | 10 ампер красный | Модуль управления подушками безопасности |
| 17 | 10 ампер | Модуль управления подушками безопасности |
| 18 | 20 Ампер С/БРКР | Переключатель сиденья с электроприводом. Удаленное освобождение магистрали |
| 19 | 30 А С/БРКР | Электрические стеклоподъемники |
