Предохранители и реле Dodge Viper (ZB, 2005-2008)
Схемы относятся к указанным годам и вариантам Dodge Viper (ZB, 2005-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Расположение предохранителей Dodge Viper 2005-2008 гг.
Предохранители прикуривателя/розетки в Dodge Viper являются предохранители № 16, 17 (прикуриватель/выбираемая розетка) и №12 (вторичная розетка/прикуриватель) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

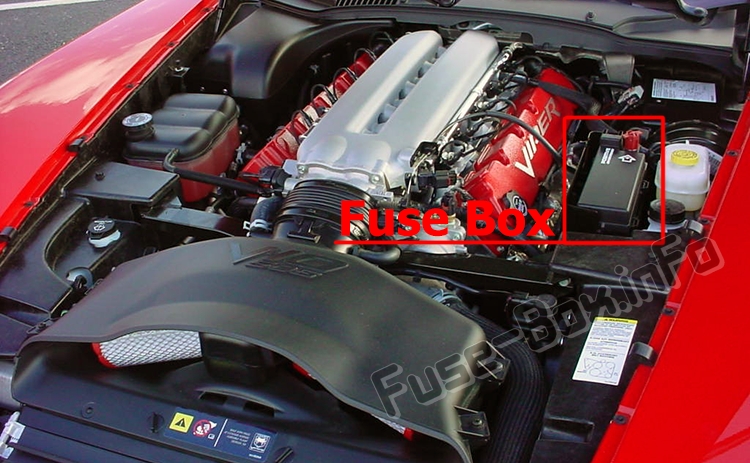

Центр распределения энергии расположен в моторном отсеке со стороны водителя.
Схемы блока предохранителей
Схемы блока предохранителей

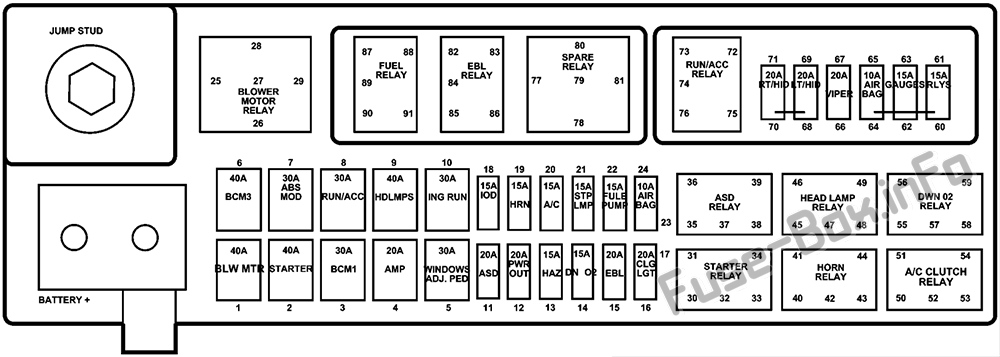

2005, 2006
| № | Amp | Защищенный компонент |
|---|---|---|
| 1 | Картриджный предохранитель 40 ампер | Контакт реле аккумуляторной батареи, модуль электродвигателя вентилятора высокого давления, подача насоса ABS |
| 2 | Картриджный предохранитель 40 ампер | Подача насоса АБС |
| 3 | Картриджный предохранитель 30 А Зеленый | Батарея |
| 4 | Картриджный предохранитель 20 ампер желтый | Питание с предохранителем к усилителю RS или усилителю мощности |
| 5 | Картриджный предохранитель 30 А Зеленый | Выключатель зажигания (рабочий и вспомогательный) — (ниже по потоку) |
| 6 | Картриджный предохранитель 40 ампер | Batt |
| 7 | Картриджный предохранитель 30 А Зеленый | Контакт реле аккумуляторной батареи, электродвигатель насоса ABS |
| 8 | Картриджный предохранитель 30 А Зеленый | Батт-Мотор, Стеклоочиститель |
| 9 | Картриджный предохранитель 40 ампер | Batt-Fuseblock |
| 10 | Картриджный предохранитель 30 А Зеленый | Batt-Switch, зажигание (Run/Start/Accy) |
| 11 | Мини-предохранитель 20 ампер желтый | Контакт реле батареи, автоматическое отключение |
| 12 | Мини-предохранитель 20 ампер желтый | Вторичная розетка питания |
| 13 | Мини-предохранитель 15 А Синий | Батт-Флешер, Опасность |
| 14 | Мини-предохранитель 15 А Синий | Задний датчик O2 к реле нагревателя |
| 15 | Мини-предохранитель 20 ампер желтый | Электрообогрев РР. ВДО (ЭБЛ) |
| 16, 17 | Мини-предохранитель 20 ампер желтый | Плавленый прикуриватель |
| 18 | Мини-предохранитель 15 А Синий | Batt-замки, дверь с электроприводом |
| 19 | Мини-предохранитель 15 А Синий | Batt |
| 20 | Мини-предохранитель 15 А Синий | Корм-вежливость, купол, козырек, вход с подсветкой, чтение |
| 21 | Мини-предохранитель 15 А Синий | Предохранитель питания к выключателю стоп-сигналов |
| 22 | Мини-предохранитель 15 А Синий | Аккумулятор к реле сцепления переменного тока |
| 23, 24 | Мини-предохранитель 10 ампер красный | Подушка безопасности, зажигание работает |
| 25-29 | РЕЛЕ ИСО | Контакт реле аккумуляторной батареи, двигатель высокой скорости вентилятора |
| 30-34 | МИКРО РЕЛЕ | Аккумуляторная батарея-реле-стартер Контакт к соленоиду |
| 35-39 | МИКРО РЕЛЕ | Катушка реле автоматического отключения подачи |
| 40-44 | МИКРО РЕЛЕ | Звуковой сигнал (от реле) |
| 45-49 | МИКРО РЕЛЕ | Batt-Relay-фары |
| 50-54 | МИКРО РЕЛЕ | Выход муфты реле-кондиционера от контакта реле (B+) |
| 55-59 | МИКРО РЕЛЕ | Выходной сигнал левого/правого нижнего кислородного датчика FR |
| 60, 61 | Мини-предохранитель 15 А Синий | Катушка реле пуска/работы зажигания |
| 62, 63 | Мини-предохранитель 15 А Синий | Датчики зажигания/запуска |
| 64, 65 | Мини-предохранитель 10 ампер красный | Подушка безопасности пуска/работы зажигания |
| 66, 67 | Мини-предохранитель 20 ампер желтый | Переключатель очистителя подачи-зажигания/разгона |
| 68, 69 | Мини-предохранитель 20 ампер желтый | Левая ксеноновая фара |
| 70, 71 | Мини-предохранитель 20 ампер желтый | Правая ксеноновая фара |
| 72-76 | МИКРО РЕЛЕ | Реле Batt-Run/Acc |
| 82-86 | МИКРО РЕЛЕ | Реле обогрева заднего стекла (EBL) |
| 87-91 | МИКРО РЕЛЕ | Batt-Motor, Реле топливного насоса |
2008
| № | Картриджный предохранитель | Мини-предохранитель | Защищенный компонент |
|---|---|---|---|
| 1 | 40 А Зеленый | — | Двигатель вентилятора |
| 2 | 40 А Зеленый | — | Антиблокировочная система тормозов (ABS) Насос подачи/стартера |
| 3 | 30 ампер розовый | — | Модуль управления кузовным оборудованием (BCM) — питание от аккумуляторной батареи |
| 4 | 20 ампер синий | — | Усилитель |
| 5 | 30 ампер розовый | — | Ход переключателя зажигания/ подача аксессуаров – окна/регулируемые педали |
| 6 | 40 А Зеленый | — | Модуль управления кузовным оборудованием (BCM) — питание от аккумуляторной батареи |
| 7 | 30 ампер розовый | — | Модуль антиблокировочной системы тормозов (ABS) |
| 8 | 30 ампер розовый | — | Выключатель зажигания работает/подача вспомогательного оборудования |
| 9 | 40 А Зеленый | — | передние фары |
| 10 | 30 ампер розовый | — | Выключатель зажигания |
| 11 | — | 20 ампер желтый | Реле автоматического отключения (ASD) |
| 12 | — | 20 ампер желтый | Зажигалка |
| 13 | — | 15 А Синий | Опасность Flasher |
| 14 | — | 20 ампер желтый | Реле автоматического отключения (ASD) |
| 15 | — | 20 ампер желтый | Обогрев заднего стекла (EBL) |
| 16, 17 | — | 20 ампер желтый | Выбираемая розетка |
| 18 | — | 15 А Синий | Выключение зажигания (IOD) |
| 19 | — | 15 А Синий | Horn |
| 20 | — | 15 А Синий | Реле сцепления кондиционера (A/C) |
| 21 | — | 15 А Синий | Выключатель стоп-сигнала |
| 22 | — | 25 ампер чистый | Модуль управления топливным насосом/трансмиссией (PCM) |
| 23, 24 | — | 10 ампер красный | Воздушная подушка |
| 60, 61 | — | 15 А Синий | Питание реле запуска/запуска зажигания |
| 62, 63 | — | 15 А Синий | Датчики |
| 64, 65 | — | 10 ампер красный | Воздушная подушка |
| 66, 67 | — | 20 ампер желтый | Переключатель стеклоочистителя |
| 68, 69 | — | 20 ампер желтый | Левая HID фара |
| 70, 71 | — | 20 ампер желтый | Правая HID-фара |

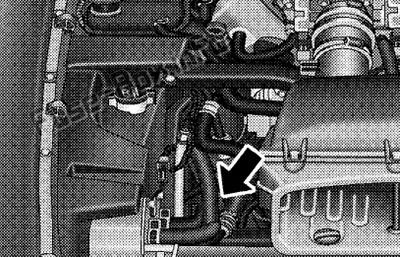

Мини-центр распределения энергии расположен в моторном отсеке со стороны пассажира автомобиля. Этот центр содержит реле управления вентилятором радиатора и два внешних предохранителя на 40 А для вентиляторов радиатора.
