Предохранители и реле Dodge Viper (VX, 2013-2017)
Схемы относятся к указанным годам и вариантам Dodge Viper (VX, 2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Расположение предохранителей Додж Вайпер 2013-2017
Оглавление
Расположение блока предохранителей

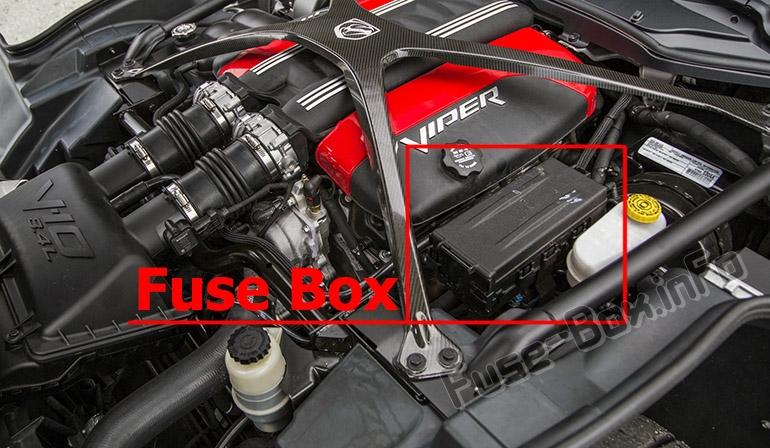

Расположение блока предохранителей
Центр распределения энергии расположен в моторном отсеке со стороны водителя.
Назначение предохранителей и реле в центре распределения электроэнергии
Назначение предохранителей и реле в центре распределения электроэнергии Назначение предохранителей и реле в центре распределения электроэнергии
| № | Реле | Картриджный предохранитель | Мини-предохранитель | Защищенный компонент |
|---|---|---|---|---|
| 3 | — | 40 А Зеленый | — | Рад Фан |
| 4 | — | 40 А Зеленый | — | Рад Фан Рай Хай |
| 5 | — | 40 А Зеленый | — | Подача насоса ABS/ESP |
| 6 | — | 40 А Зеленый | — | Стартер |
| 7 | — | 40 А Зеленый | — | CBC (Внешнее освещение №1) |
| 8 | — | 40 А Зеленый | — | CBC (Внешнее освещение №2) |
| 9 | — | 30 ампер розовый | — | 2014-2015: Насос омывателя 2017: CBC (освещение, насос омывателя) |
| 10 | — | 30 ампер розовый | — | CBC (блокировка питания) |
| 11 | — | Джемпер Черный | — | Б+ Джемпер |
| 12 | — | 25 ампер чистый | — | Подача клапана ABS/ESP |
| 13 | — | — | 20 ампер желтый | Horn |
| 14 | — | — | 10 ампер красный | Муфта кондиционера |
| 15 | — | — | 10 ампер красный | Диагностика, дверца топливного бака, выключатель остановки |
| 16 | — | — | 15 А Синий | КИН, РФ Хаб |
| 17 | — | — | Автоматический выключатель на 25 А | Сиденья с электроприводом |
| 18 | — | 30 ампер розовый | — | Мод двери водителя |
| 19 | — | 30 ампер розовый | — | Мод пассажирской двери |
| 20 | — | 30 ампер розовый | — | Обогрев заднего стекла |
| 21 | — | 20 ампер синий | — | щетка стеклоочистителя |
| 22 | — | — | — | Б+ Джемпер |
| 23 | — | — | 15 А Синий | HVAC MOD, кластер, ICS-Switch Bank |
| 24 | — | — | 25 ампер чистый | Модуль управления PCM-Powertrain |
| 25 | — | — | 25 ампер чистый | Топливный насос |
| 26 | — | — | 20 ампер желтый | АСД №1 |
| 27 | — | — | 20 ампер желтый | АСД №2 |
| 28 | — | — | — | Запасной (не используется) |
| 29 | — | 40 А Зеленый | — | Вентилятор ОВКВ |
| 30 | — | 20 ампер желтый | — | Розетка RR, прил. Педали, UCI |
| 31 | — | — | — | Б+ Джемпер |
| 32 | — | Джемпер Черный | — | 2014-2015: Джемпер B+ 2017: Не используется |
| 33 | — | 20 ампер желтый | — | Реле разгона |
| 34 | — | — | — | Б+ Джемпер |
| 35 | — | — | — | Запасной (не используется) |
| 36 | — | — | 10 ампер красный | ORC Mod Run |
| 37 | — | — | 15 А Синий | Кластер, Камера |
| 38 | — | — | 20 ампер желтый | Подвеска с активным демпфированием |
| 39 | — | — | 10 ампер красный | Модуль HVAC, температура в автомобиле, реле вентилятора |
| 40 | — | — | — | Запасной (не используется) |
| 41 | G8VA | — | — | Выполнить/Запустить |
| 42 | G8VA | — | — | Дверь топливного бака |
| 43AC (Передний предохранитель) | — | — | 2 ампера серый | SCCM |
| 43BE (задний предохранитель) | — | — | 10 ампер красный | 2014-2015: Коракс 2017: Модуль давления в шинах |
| 44AC (Передний предохранитель) | — | — | 10 ампер красный | Зеркало заднего вида, перемычка Aux Port. |
| 44BE (задний предохранитель) | — | — | 10 ампер красный | IBS (интеллектуальный датчик батареи) |
| 45 | — | — | 10 ампер красный | Блок управления PCM-Powertrain, реле топливного насоса. |
| 46 | — | — | 10 ампер красный | Модуль ESC, выключатель стоп-сигнала |
| 47 | — | — | 10 ампер красный | Модуль ORC, пассажирское сиденье OCM |
| 48 | — | — | 10 ампер красный | SCCM |
| 49 | — | — | 25 ампер чистый | Усилитель |
| 50 | ХК Микро | — | — | Рад Фан |
| 51 | ХК Микро | — | — | Реле вентилятора Rad SER/PAR |
| 52 | ХК Микро | — | — | Реле стартера |
| 53 | ХК Микро | — | — | Реле обогревателя заднего стекла |
| 54 | Эстафета ХК | — | — | Реле вентилятора радара, высокий уровень |
| 55 | ХК Микро | — | — | Стеклоочиститель ВКЛ/ВЫКЛ |
| 56 | ХК Микро | — | — | Стеклоочиститель НЧ/ВЫС. |
| 57 | G8VA | — | — | Реле звукового сигнала |
| 58 | G8VA | — | — | Реле сцепления кондиционера |
| 59 | ХК Микро | — | — | Вентилятор ОВКВ |
| 60 | ХК Микро | — | — | Топливный насос |
| 61 | G8VA | — | — | Эстафета №1 |
| 62 | G8VA | — | — | Эстафета № 2 |
| 63 | ХК Микро | — | — | АСД №1 |
| 64 | ХК Микро | — | — | АСД №2 |
| 65 | G8VA | — | — | Run Accy # 1, всплывающее окно, переключатель стеклоподъемника двери водителя |
| 66 | — | — | — | Не используется |
