Предохранители и реле Fiat 124 Spider (2016-2019…)
Схемы относятся к указанным годам и вариантам Fiat 124 Spider (2016-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat 124 Spider 2016-2019…
Предохранители прикуривателя (розетки) в Fiat 124 Spider являются предохранители F05 «F.ВЫПУСК» (розетки для принадлежностей) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

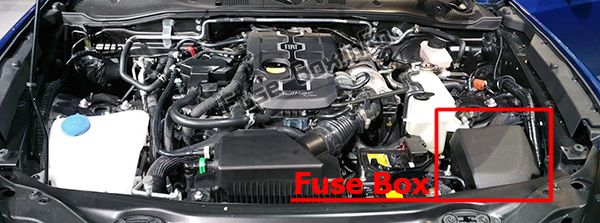

Моторного отсека
1 — Блокировка
2 — Крышка

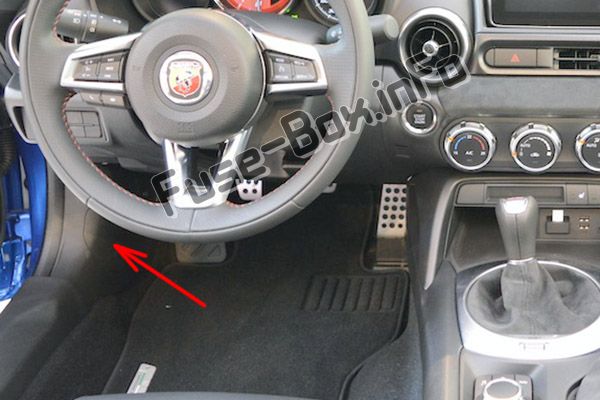

Пассажирский салон
Блок предохранителей находится с левой стороны автомобиля возле двери, под крышкой.
Схемы блока предохранителей
Схемы блока предохранителей
2016
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| F03 | РОГ2 | 7,5 А | Horn |
| F06 | — | — | — |
| F07 | ИНТЕРЬЕР | 15 A | Верхний свет |
| F09 | АУДИО2 | 15 A | Аудио система |
| F10 | МЕТР1 | 10 A | Приборный щиток |
| F11 | SRS1 | 7,5 А | Воздушная подушка |
| F12 | — | — | — |
| F13 | РАДИО | 7,5 А | Аудио система |
| F17 | АУДИО1 | 25 A | Аудио система |
| F18 | А/СМАГ | 7,5 А | Кондиционер |
| F20 | AT | 15 A | Система управления коробкой передач (где предусмотрено) |
| F21 | Д ЗАМОК | 25 A | Дверные замки с электроприводом |
| F22 | В/Л Правая | 20 A | Фара (правая) |
| F24 | TAIL | 20 A | Задние фонари/Подсветка номерного знака/Габаритные огни |
| F25 | DRL | 15 A | Дневные ходовые огни |
| F26 | ROOM | 25 A | Верхний свет |
| F27 | FOG | 15 A | Противотуманные огни |
| F28 | Ч/ЧИСТЫЙ | 20 A | Омыватель фар (где предусмотрен) |
| F29 | STOP | 10 A | Стоп-сигналы/задние противотуманные фары (где предусмотрены) |
| F30 | HORN | 15 A | Horn |
| F31 | В/Н ЛГ | 20 A | Фара (левая) |
| F33 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация/указатели поворота |
| F36 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Дворники |
| F37 | КАБИНА + Б | 50 A | Для защиты различных цепей |
| F38 | — | — | — |
| F39 | — | — | — |
| F42 | EVPS | 30 A | — |
| F43 | FAN1 | 30 A | Охлаждающий вентилятор |
| F44 | FAN2 | 40 A | Охлаждающий вентилятор |
| F47 | УДАЛЕНИЕ ТУМАНА | 30 A | Обогрев заднего стекла |
| F48 | IG2 | 30 A | Для защиты различных цепей |
| F50 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| F51 | — | — | — |
| F52 | — | — | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| F01 | РУТ Р | 30 A | — |
| F02 | RHTL | 30 A | — |
| F03 | — | — | — |
| F04 | — | — | — |
| F05 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| F06 | — | — | — |
| F07 | АТИНД | 7,5 А | Индикатор переключения передач (где предусмотрено) |
| F08 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| F09 | R_DECKR | 30 A | — |
| F10 | R_DECKL | 30 A | — |
| F11 | F.ШАЙБА | 15 A | Омыватель ветрового стекла |
| F12 | П. ОКНО | 30 A | Электрические стеклоподъемники |
| F13 | — | — | — |
| F14 | SRS2/ESCL | 15 A | Электронная блокировка руля |
| F15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Подогрев сиденья |
| F16 | M.DEF | 7,5 А | — |
2017, 2018, 2019

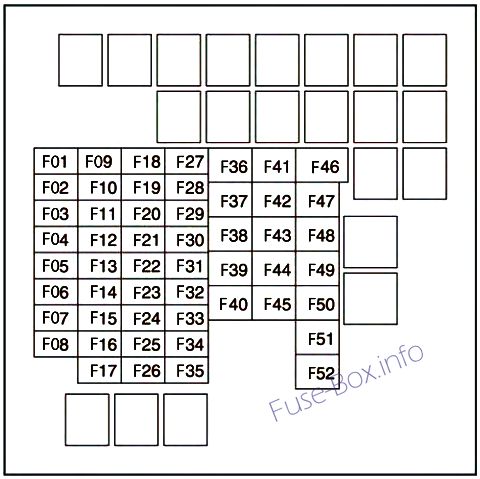

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| F01 | ENG IG3 | 5 A | Системы управления двигателем |
| F02 | ENG IG2 | 5 A | Системы управления двигателем |
| F03 | РОГ2 | 7,5 А | Horn |
| F04 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| F05 | ENG IG1 | 7,5 А | Система управления двигателем |
| F06 | — | — | — |
| F07 | ИНТЕРЬЕР | 15 A | Верхний свет |
| F08 | — | — | — |
| F09 | АУДИО2 | 15 A | Аудио система |
| F10 | МЕТР 1 | 10 A | Приборный щиток |
| F11 | SRS1 | 7,5 А | Воздушная подушка |
| F12 | — | — | — |
| F13 | РАДИО | 7,5 А | Аудио система |
| F14 | ДВИГАТЕЛЬ3 | 20 A | Система управления двигателем |
| F15 | ДВИГАТЕЛЬ1 | 10 A | Система управления двигателем |
| F16 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| F17 | АУДИО1 | 25 A | Аудио система |
| F18 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер |
| F19 | НА НАСОСЕ H/L HI | 20 A | Система управления коробкой передач (при наличии) |
| F20 | AT | 15 A | Система управления коробкой передач (при наличии) |
| F21 | Д ЗАМОК | 25 A | Дверные замки с электроприводом |
| F22 | В/Л Правая | 20 A | Фара (правая) |
| F23 | АНГ + Б2 | 7,5 А | Система управления двигателем |
| F24 | TAIL | 20 A | Задние фонари/Подсветка номерного знака/Габаритные огни |
| F25 | — | — | — |
| F26 | ROOM | 25 A | Верхний свет |
| F27 | FOG | 15 A | Противотуманные огни |
| F28 | К/ЧИСТЫЙ | 20 A | Омыватель фар (если — есть) |
| F29 | STOP | 10 A | Стоп-сигналы/задние противотуманные фары (при наличии) |
| F30 | HORN | 15 A | Horn |
| F31 | В/Н ЛГ | 20 A | Фара (левая) |
| F32 | АБС/ДСК С | 30 A | Система АБС/ДСК |
| F33 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация/указатели поворота |
| F34 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| F35 | АНГ + В3 | 5 A | Система управления двигателем |
| F36 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Дворники |
| F37 | КАБИНА + Б | 50 A | Для защиты различных цепей |
| F38 | — | — | — |
| F39 | — | — | — |
| F40 | АБС/ДСК М | 50 A | Система АБС/ДСК |
| F41 | НАСОС EWT A/R | 20 A | Система управления двигателем |
| F42 | — | — | — |
| F43 | — | — | — |
| F44 | FAN2 | 40 A | Охлаждающий вентилятор |
| F45 | ENG.MAIN | 40 A | Система управления двигателем |
| F46 | EPS | 60 A | Система гидроусилителя руля |
| F47 | УДАЛЕНИЕ ТУМАНА | 30 A | Обогрев заднего стекла |
| F48 | IG2 | 30 A | Для защиты различных цепей |
| F49 | — | — | — |
| F50 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| F51 | — | — | — |
| F52 | — | — | — |

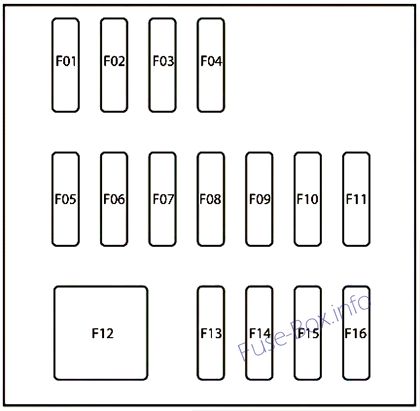

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| F01 | RHTR | 30 A | — |
| F02 | RHTL | 30 A | — |
| F03 | — | — | — |
| F04 | — | — | — |
| F05 | Р.ВЫПУСК | 15 A | Розетки для аксессуаров |
| F06 | — | — | — |
| F07 | АТИНД | 7,5 А | Индикатор переключения передач — при наличии |
| F08 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| F09 | R_DECKR | 30 A | — |
| F10 | R_DECKL | 30 A | — |
| F11 | F.ШАЙБА | 15 A | Омыватель ветрового стекла |
| F12 | П.ОКНО | 30 A | Электрические стеклоподъемники |
| F13 | — | — | — |
| F14 | SRS2/ESCL | 15 A | — |
| F15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Подогрев сидений — при наличии |
| F16 | M.DEF | 7,5 А | — |
