Предохранители и реле Fiat 500 / 500C (2008-2019)
Схемы относятся к указанным годам и вариантам Fiat 500 / 500C (2008-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Схема предохранителей Fiat 500/500C 2008-2019
Предохранитель прикуривателя (розетки) в Fiat 500/500C это предохранитель F15 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

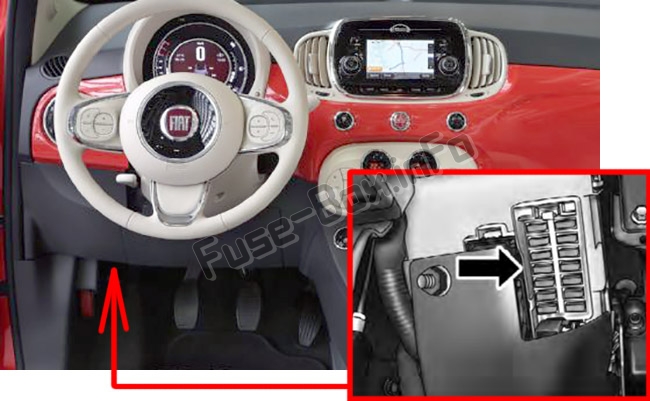

Внутренние предохранители
Внутренняя панель предохранителей является частью модуля управления кузовным оборудованием (BCM) и расположена со стороны водителя под приборной панелью.

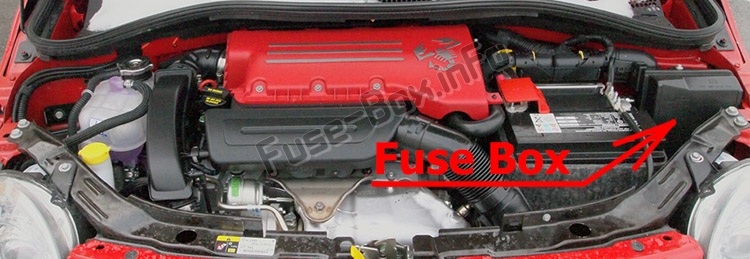

Подкапотные предохранители
Передний распределительный блок расположен с правой стороны моторного отсека, рядом с аккумуляторной батареей.
Для доступа отвинтите винт, нажмите на защелки и снимите крышку.
Идентификационный номер электрического компонента, соответствующего каждому предохранителю, указан на задней стороне крышки.
Схемы блока предохранителей
Схемы блока предохранителей
2012, 2013
Приборная доска
| полость | Число | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 А Коричневый | Правый ближний свет |
| 2 | F32 | 5-амперный загар | Передние и задние потолочные фонари Подсветка багажника и дверей |
| 3 | F53 | 5-амперный загар | Узел приборной панели |
| 4 | F38 | 20 ампер желтый | Центральный дверной замок |
| 5 | F36 | 10 ампер красный | Диагностический разъем, Автомагнитола, Система климат-контроля |
| 6 | F43 | 20 ампер желтый | Двунаправленная шайба |
| 7 | F48 | 20 ампер желтый | Пассажирское стеклоподъемник |
| 8 | F13 | 7,5 А Коричневый | Левый ближний свет, корректор фар |
| 9 | F50 | 7,5 А Коричневый | Воздушная подушка |
| 10 | F51 | 5-амперный загар | Автомобильный радиопереключатель, система климат-контроля, стоп-сигнал, сцепление |
| 11 | F37 | 5-амперный загар | Выключатель стоп-сигнала, узел приборной панели |
| 12 | F49 | 5-амперный загар | Наружное зеркало, GPS, электрозеркало, датчик парковки |
| 13 | F31 | 5-амперный загар | Зажигание, климат-контроль |
| 14 | F47 | 20 ампер желтый | Окно питания водителя |
Моторного отсека
| полость | Макси предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 60 А Синий | Контроллер тела | |
| F02 | 20 ампер желтый | Аудио усилитель | |
| F03 | 20 ампер желтый | Выключатель зажигания | |
| F04 | 40 А Оранжевый | Антиблокировочный тормозной насос | |
| F05 | 70 Ампер Тан | Электроусилитель руля | |
| F06 | 20 ампер желтый | Вентилятор радиатора — односкоростной | |
| F06 | 30 А Зеленый | Вентилятор радиатора — низкая скорость | |
| F07 | 40 А Оранжевый | Вентилятор радиатора — высокая скорость | |
| F08 | 30 А Зеленый | Двигатель вентилятора | |
| F09 | 10 ампер красный | Силовой агрегат | |
| F10 | 10 ампер красный | Horn | |
| F11 | 15 А Синий | Силовой агрегат | |
| F11 | 10 ампер красный | Силовой агрегат (Multiair — при наличии) | |
| F14 | 5-амперный загар | Дальний свет (затвор) | |
| F15 | 15 А Синий | Зажигалка | |
| F16 | 7,5 А Коричневый | Передача инфекции | |
| F17 | 25 А Белый | Силовой агрегат (Multiair — при наличии) | |
| F17 | 15 А Синий | Силовой агрегат | |
| F18 | 15 А Синий | Силовой агрегат | |
| F18 | 5-амперный загар | Силовой агрегат (Multiair — при наличии) | |
| F19 | 7,5 А Коричневый | Кондиционирование воздуха | |
| F20 | 15 А Синий | Подогрев сидений — при наличии | |
| F21 | 15 А Синий | Топливный насос | |
| F23 | 20 ампер желтый | Антиблокировочные тормозные клапаны | |
| F24 | 7,5 А Коричневый | Система контроля устойчивости | |
| F30 | 15 А Синий | Противотуманные фары | |
| F82 | 30 А Зеленый | Люк/складной верх | |
| F84 | 10 ампер красный | Передача инфекции | |
| F85 | 15 А Синий | Обогрев заднего стекла, зеркала с подогревом | |
| F87 | 5-амперный загар | Огни | |
| F90 | 5-амперный загар | Зеркала с подогревом |
2014, 2015, 2017, 2018, 2019

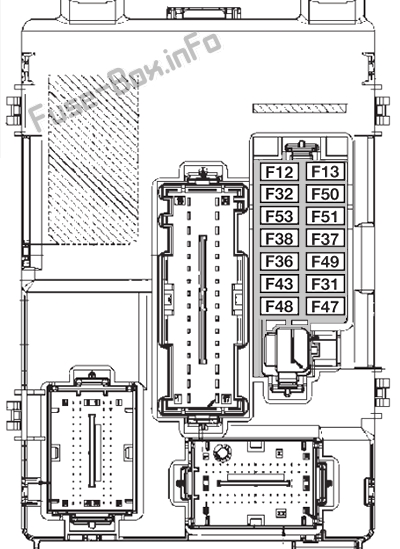

Приборная доска
| полость | Число | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 А Коричневый | Правый ближний свет |
| 2 | F32 | 5-амперный загар | Передние и задние потолочные фонари Подсветка багажника и дверей |
| 3 | F53 | 5-амперный загар | Узел приборной панели |
| 4 | F38 | 20 ампер желтый | Центральный дверной замок |
| 5 | F36 | 10 ампер красный | Диагностический разъем, Автомагнитола, Система климат-контроля |
| 6 | F43 | 20 ампер желтый | Двунаправленная шайба |
| 7 | F48 | 20 ампер желтый | Пассажирское стеклоподъемник |
| 8 | F13 | 7,5 А Коричневый | Левый ближний свет, корректор фар |
| 9 | F50 | 7,5 А Коричневый | Воздушная подушка |
| 10 | F51 | 5-амперный загар | Автомобильный радиопереключатель, система климат-контроля, стоп-сигнал, сцепление |
| 11 | F37 | 5-амперный загар | Выключатель стоп-сигнала, узел приборной панели |
| 12 | F49 | 5-амперный загар | Наружное зеркало, GPS, электрозеркало, датчик парковки |
| 13 | F31 | 5-амперный загар | Зажигание, климат-контроль |
| 14 | F47 | 20 ампер желтый | Окно питания водителя |

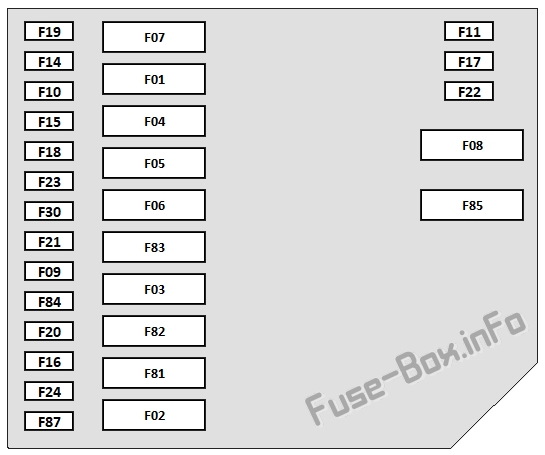

Моторного отсека
| полость | Макси предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 60 А Синий | - | Контроллер тела |
| F02 | 20 ампер желтый | - | Аудио усилитель |
| F03 | 20 ампер желтый | - | Выключатель зажигания |
| F04 | 40 А Оранжевый | - | Антиблокировочный тормозной насос |
| F05 | 70 Ампер Тан | - | Электроусилитель руля |
| F06 | 20 ампер желтый | - | Вентилятор радиатора — односкоростной |
| F06 | 30 А Зеленый | - | Вентилятор радиатора — низкая скорость |
| F07 | 40 А Оранжевый | - | Вентилятор радиатора — высокая скорость |
| F08 | 40 А Оранжевый | - | Двигатель вентилятора |
| F09 | - | 10 ампер красный | Силовой агрегат |
| F10 | - | 10 ампер красный | Horn |
| F11 | - | 15 А Синий | Силовой агрегат |
| F11 | - | 10 ампер красный | Силовой агрегат (Multiair — при наличии) |
| F14 | - | 5-амперный загар | Дальний свет (затвор) |
| F15 | - | 15 А Синий | Зажигалка |
| F16 | - | 7,5 А Коричневый | Передача инфекции |
| F17 | - | 25 ампер чистый | Силовой агрегат (Multiair — при наличии) |
| F17 | - | 15 А Синий | Силовой агрегат |
| F18 | - | 15 А Синий | Силовой агрегат |
| F18 | - | 5-амперный загар | Силовой агрегат (Multiair — при наличии) |
| F19 | - | 7,5 А Коричневый | Кондиционирование воздуха |
| F20 | - | 15 А Синий | Подогрев сидений — при наличии |
| F21 | - | 15 А Синий | Топливный насос |
| F22 | - | 20 ампер желтый | Силовой агрегат |
| F23 | - | 20 ампер желтый | Антиблокировочные тормозные клапаны |
| F24 | - | 7,5 А Коричневый | Система контроля устойчивости |
| F30 | - | 15 А Синий | Противотуманные фары |
| F82 | 30 А Зеленый | - | Люк на крыше/складной верх |
| F83 | 20 ампер желтый | - | Охлаждающий насос — при наличии |
| F84 | - | 10 ампер красный | Передача инфекции |
| F85 | 30 А Зеленый | - | Задний антиобледенитель |
| F87 | - | 5-амперный загар | Задний антиобледенитель |
| F90 | - | 5-амперный загар | Зеркала с подогревом — при наличии |
