Предохранители и реле Fiat 500L (2013-2019…)
Схемы относятся к указанным годам и вариантам Fiat 500L (2013-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat 500L 2013-2019…
Предохранители прикуривателя (розетка) являются предохранители F14 (сетевая розетка 115 В), F85 (передняя розетка 12 В) и F86 (задняя розетка 12 В / USB-разъемы для зарядного устройства) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

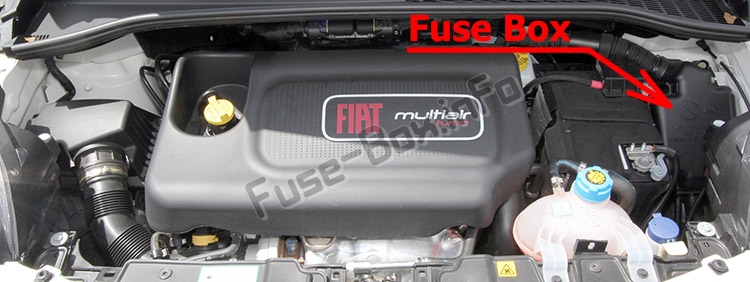

Подкапотные предохранители
Передний распределительный блок расположен с правой стороны моторного отсека, рядом с аккумуляторной батареей.
Для доступа нажмите на защелки и снимите крышку.
Идентификационный номер электрического компонента, соответствующего каждому предохранителю, указан на задней стороне крышки.

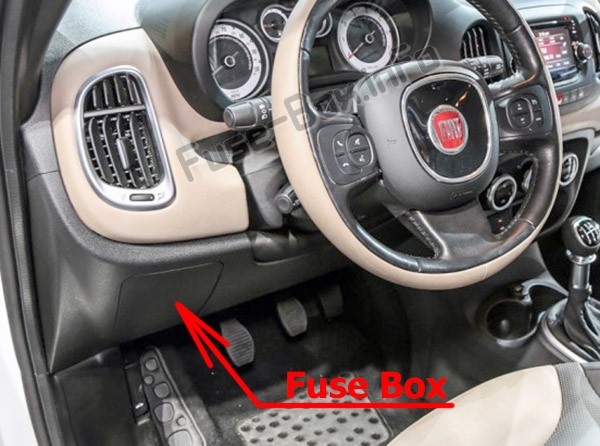

Внутренние предохранители
Внутренняя панель предохранителей является частью модуля управления кузовным оборудованием (BCM) и расположена за крышкой слева от рулевого колеса.

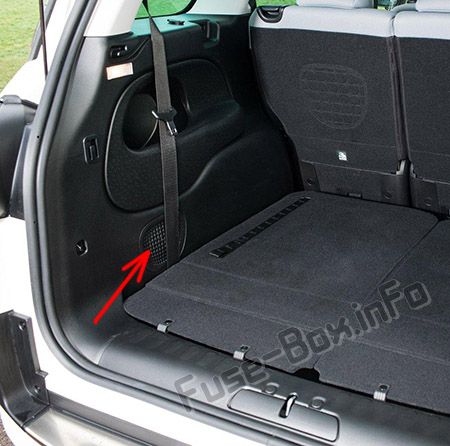

Предохранители в задней части салона
Задняя внутренняя панель предохранителей расположена за крышкой со стороны водителя в заднем отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2014, 2015
Подкапотные предохранители (2014, 2015)
| полость | Макси предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 60 А Синий | Контроллер тела | |
| F02 | 60 А Синий | Задний распределительный блок контроллера кузова | |
| F03 | 20 ампер желтый | Выключатель зажигания | |
| F04 | 40 А Оранжевый | Антиблокировочный тормозной насос | |
| F05 | 70 Ампер Тан | Электроусилитель руля | |
| F06 | 30 А Зеленый | Вентилятор радиатора — низкая скорость | |
| F07 | 50 ампер красный | Вентилятор радиатора — высокая скорость | |
| F08 | 40 АмперОранжевый | Двигатель вентилятора | |
| F09 | 7,5 А Коричневый | Передача инфекции | |
| F10 | 15 А Синий | Horn | |
| F11 | 10 ампер красный | Силовой агрегат | |
| F14 | 20 ампер желтый | Розетка 115В | |
| F15 | 15 А Синий | Передача инфекции | |
| F16 | 7,5 А Коричневый | Трансмиссия | |
| F17 | 10 ампер красный | Силовой агрегат | |
| F18 | 5-амперный загар | Силовой агрегат (Multiair — при наличии) | |
| F19 | 7,5 А Коричневый | Кондиционирование воздуха | |
| F20 | 30 А Зеленый | Задний антиобледенитель | |
| F21 | 15 А Синий | Топливный насос | |
| F23 | 20 ампер желтый | Антиблокировочные тормозные клапаны | |
| F24 | 7,5 А Коричневый | Система контроля устойчивости | |
| F30 | 5-амперный загар | Насос после запуска | |
| F81 | 70 Ампер Тан | ПТК (вторичный) | |
| F82 | 40 А Оранжевый | Передача инфекции | |
| F83 | 40 А Оранжевый | ПТК (основной) | |
| F84 | 7,5 А Коричневый | Передача инфекции | |
| F85 | 15 А Синий | Передняя розетка 12 В | |
| F86 | 15 А Синий | Задняя розетка 12 В | |
| F88 | 7,5 А Коричневый | Зеркала с подогревом |
Предохранители салона (2014, 2015)
| полость | Число | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 А Коричневый | Правый ближний свет |
| 2 | F32 | 7,5 А Коричневый | Передние и задние потолочные фонари Подсветка багажника и дверей |
| 3 | F53 | 7,5 А Коричневый | Узел приборной панели |
| 4 | F38 | 20 ампер желтый | Центральный дверной замок |
| 5 | F36 | 15 А Синий | Диагностический разъем, Автомагнитола, Система климат-контроля, TPMS, Люк на крыше |
| 6 | F43 | 20 ампер желтый | Двунаправленная шайба |
| 7 | F48 | 20 ампер желтый | Пассажирское стеклоподъемник |
| 8 | F13 | 7,5 А Коричневый | Левый ближний свет, корректор фар |
| 9 | F50 | 7,5 А Коричневый | Воздушная подушка |
| 10 | F51 | 5-амперный загар | Автомобильный радиопереключатель, система климат-контроля, стоп-сигнал, сцепление, задняя передача, люк на крыше, датчик парковки, камера заднего вида |
| 11 | F37 | 7,5 А Коричневый | Выключатель стоп-сигнала, узел приборной панели |
| 12 | F49 | 5-амперный загар | Наружное зеркало, GPS, электрозеркало, датчик парковки |
| 13 | F31 | 5-амперный загар | Климат-контроль, Регулировка сидений |
| 14 | F47 | 20 ампер желтый | Окно питания водителя |
Назначение предохранителей заднего салона (2014, 2015)
| полость | Число | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F61 | 15 А Синий | Сиденья с поясничной регулировкой |
| 2 | F62 | 15 А Синий | Сиденья с подогревом |
| 3 | F64 | 20 ампер желтый | Привет Fi система |
| 4 | F65 | 20 ампер желтый | Солнце слепой |
| 5 | F66 | 20 ампер желтый | Люк на крыше |
| 6 | F90 | 7,5 А Коричневый | Левый дальний свет |
| 7 | F91 | 7,5 А Коричневый | Правый дальний свет |
| 8 | F92 | 7,5 А Коричневый | Левая противотуманная фара |
| 9 | F93 | 7,5 А Коричневый | Правая противотуманная фара |
| 10 | F33 | 5-амперный загар | БСМ, ЕСП |
| 11 | F34 | 20 ампер желтый | Окно заднего левого пассажира |
| 12 | F49 | 20 ампер желтый | Окно заднего правого пассажира |
2016
Подкапотные предохранители (2016)
| полость | Макси предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 70 Ампер Тан | - | Контроллер тела |
| F02 | 60 А Синий | - | Задний распределительный блок контроллера кузова |
| F03 | 20 ампер желтый | - | Выключатель зажигания |
| F04 | 40 А Оранжевый | - | Антиблокировочный тормозной насос |
| F05 | 70 Ампер Тан | - | Электроусилитель руля |
| F06 | 30 А Зеленый | - | Вентилятор радиатора — низкая скорость |
| F07 | 50 ампер красный | - | Вентилятор радиатора — высокая скорость |
| F08 | 40 А Оранжевый | - | Двигатель вентилятора |
| F09 | - | 7,5 А Коричневый | Трансмиссия (ДДКП) |
| F09 | - | 5-амперный загар | Трансмиссия (Айсин) |
| F10 | - | 15 А Синий | Horn |
| F11 | - | 10 ампер красный | Силовой агрегат |
| F14 | - | 20 ампер желтый | Розетка 115В |
| F15 | - | 15 А Синий | Трансмиссия (ДДКП) |
| F15 | - | 10 ампер красный | Трансмиссия (Айсин) |
| F16 | - | 7,5 А Коричневый | Трансмиссия |
| F17 | - | 10 ампер красный | Силовой агрегат |
| F18 | - | 5-амперный загар | Силовой агрегат (Multiair — при наличии) |
| F19 | - | 7,5 А Коричневый | Кондиционирование воздуха |
| F20 | - | 30 А Зеленый | Задний антиобледенитель |
| F21 | - | 15 А Синий | Топливный насос |
| F22 | - | 20 ампер желтый | Силовой агрегат |
| F23 | - | 20 ампер желтый | Антиблокировочные тормозные клапаны |
| F30 | - | 5-амперный загар | Насос после запуска |
| F81 | 70 Ампер Тан | - | ПТК (вторичный) |
| F82 | 40 А Оранжевый | - | Передача инфекции |
| F83 | 40 А Оранжевый | - | ПТК (основной) |
| F84 | - | 7,5 А Коричневый | Передача инфекции |
| F85 | - | 15 А Синий | Передняя розетка 12 В |
| F88 | - | 7,5 А Коричневый | Зеркала с подогревом |

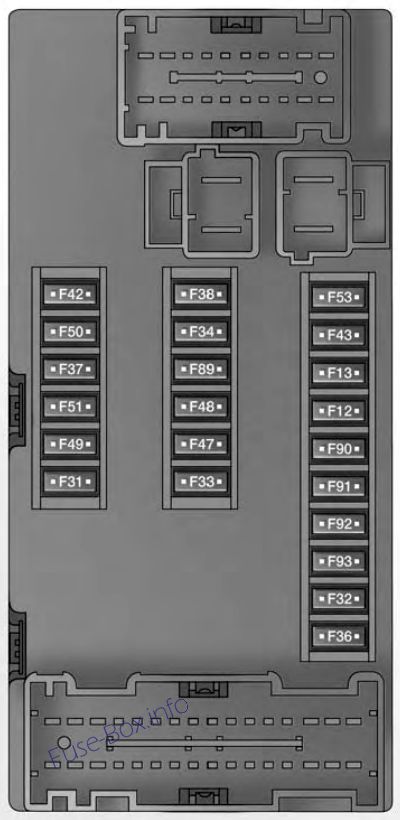

Предохранители салона (2016)
| полость | № | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 А Коричневый | Правый ближний свет |
| 2 | F32 | 7,5 А Коричневый | Передние и задние потолочные фонари Подсветка багажника и дверей |
| 3 | F53 | 7,5 А Коричневый | Узел приборной панели |
| 4 | F38 | 20 ампер желтый | Центральный дверной замок |
| 5 | F36 | 15 А Синий | Диагностический разъем, автомобильное радио, система климат-контроля, TPMS, люк на крыше |
| 6 | F90 | 7,5 А Коричневый | Левый дальний свет |
| 7 | F91 | 7,5 А Коричневый | Правый дальний свет |
| 8 | F92 | 7,5 А Коричневый | Левая противотуманная фара |
| 9 | F93 | 7,5 А Коричневый | Правая противотуманная фара |
| 10 | F42 | 5-амперный загар | БСМ, ЕСП |
| 11 | F33 | 20 ампер желтый | Окно заднего левого пассажира |
| 12 | F34 | 20 ампер желтый | Окно заднего правого пассажира |
| 13 | F43 | 20 ампер желтый | Двунаправленная шайба |
| 14 | F48 | 20 ампер желтый | Пассажирское стеклоподъемник |
| 15 | F13 | 7,5 А Коричневый | Левый ближний свет, корректор фар |
| 16 | F50 | 7,5 А Коричневый | Воздушная подушка |
| 17 | F51 | 5-амперный загар | Автомобильный радиопереключатель, система климат-контроля, стоп-сигнал, сцепление, задняя передача, люк на крыше, датчик парковки, камера заднего вида |
| 18 | F37 | 7,5 А Коричневый | Выключатель стоп-сигнала, узел приборной панели |
| 19 | F49 | 5-амперный загар | Наружное зеркало, GPS, электрозеркало, датчик парковки |
| 20 | F31 | 5-амперный загар | Климат-контроль, Регулировка сидений |
| 21 | F47 | 20 ампер желтый | Окно питания водителя |
Назначение задних предохранителей салона (2016)
| полость | Число | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F61 | 15 А Синий | Сиденья с поясничной регулировкой |
| 2 | F62 | 15 А Синий | Сиденья с подогревом |
| 3 | F64 | 20 ампер желтый | Привет Fi система |
| 4 | F65 | 20 ампер желтый | Солнце слепой |
| 5 | F66 | 20 ампер желтый | Люк на крыше |
2017

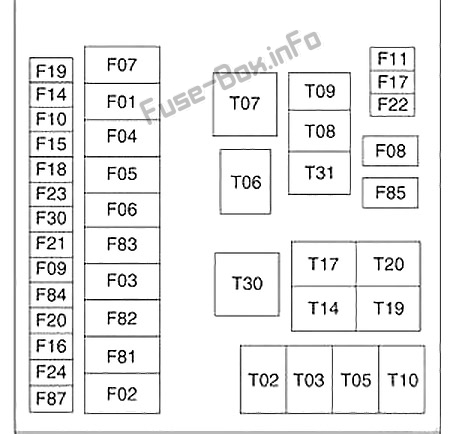

Подкапотные предохранители (2017)
| полость | Макси предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 70 Ампер Тан | - | Контроллер тела |
| F02 | 60 А Синий | - | Задний распределительный блок контроллера кузова |
| F03 | 20 ампер желтый | - | Выключатель зажигания |
| F04 | 40 А Оранжевый | - | Антиблокировочный тормозной насос |
| F05 | 70 Ампер Тан | - | Электроусилитель руля |
| F06 | 30 А Зеленый | - | Вентилятор радиатора — низкая скорость |
| F07 | 50 ампер красный | - | Вентилятор радиатора — высокая скорость |
| F08 | 40 А Оранжевый | - | Двигатель вентилятора |
| F09 | - | - | Не используется |
| F09 | - | 5-амперный загар | Трансмиссия (Айсин) |
| F10 | - | 15 А Синий | Horn |
| F11 | - | 10 ампер красный | Силовой агрегат |
| F14 | - | 20 ампер желтый | Розетка 115В |
| F15 | - | - | Не используется |
| F15 | - | 10 ампер красный | Трансмиссия (Айсин) |
| F16 | - | 7,5 А Коричневый | Трансмиссия |
| F17 | - | 10 ампер красный | Силовой агрегат |
| F18 | - | 5-амперный загар | Силовой агрегат (Multiair — при наличии) |
| F19 | - | 7,5 А Коричневый | Кондиционирование воздуха |
| F20 | - | 30 А Зеленый | Задний антиобледенитель |
| F21 | - | 15 А Синий | Топливный насос |
| F22 | - | 20 ампер желтый | Силовой агрегат |
| F23 | - | 20 ампер желтый | Антиблокировочные тормозные клапаны |
| F30 | - | 5-амперный загар | Насос после запуска |
| F81 | 70 Ампер Тан | - | ПТК (вторичный) |
| F82 | 40 А Оранжевый | - | Передача инфекции |
| F83 | 40 А Оранжевый | - | ПТК (основной) |
| F84 | - | 7,5 А Коричневый | Передача инфекции |
| F85 | - | 15 А Синий | Передняя розетка 12 В |
| F88 | - | 7,5 А Коричневый | Зеркала с подогревом |
Предохранители салона (2017)
| полость | № | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 А Коричневый | Правый ближний свет |
| 2 | F32 | 7,5 А Коричневый | Передние и задние потолочные фонари Подсветка багажника и дверей |
| 3 | F53 | 7,5 А Коричневый | Узел приборной панели |
| 4 | F38 | 20 ампер желтый | Центральный дверной замок |
| 5 | F36 | 15 А Синий | Диагностический разъем, автомобильное радио, система климат-контроля, TPMS, люк на крыше |
| 6 | F90 | 7,5 А Коричневый | Левый дальний свет |
| 7 | F91 | 7,5 А Коричневый | Правый дальний свет |
| 8 | F92 | 7,5 А Коричневый | Левая противотуманная фара |
| 9 | F93 | 7,5 А Коричневый | Правая противотуманная фара |
| 10 | F42 | 5-амперный загар | БСМ, ЕСП |
| 11 | F33 | 20 ампер желтый | Окно заднего левого пассажира |
| 12 | F34 | 20 ампер желтый | Окно заднего правого пассажира |
| 13 | F43 | 20 ампер желтый | Двунаправленная шайба |
| 14 | F48 | 20 ампер желтый | Пассажирское стеклоподъемник |
| 15 | F13 | 7,5 А Коричневый | Левый ближний свет, корректор фар |
| 16 | F50 | 7,5 А Коричневый | Воздушная подушка |
| 17 | F51 | 5-амперный загар | Автомобильный радиопереключатель, система климат-контроля, стоп-сигнал, сцепление, задняя передача, люк на крыше, датчик парковки, камера заднего вида |
| 18 | F37 | 7,5 А Коричневый | Выключатель стоп-сигнала, узел приборной панели |
| 19 | F49 | 5-амперный загар | Наружное зеркало, GPS, электрозеркало, датчик парковки |
| 20 | F31 | 5-амперный загар | Климат-контроль, Регулировка сидений |
| 21 | F47 | 20 ампер желтый | Окно питания водителя |
Назначение задних предохранителей салона (2017)
| полость | Число | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F61 | 15 А Синий | Сиденья с поясничной регулировкой |
| 2 | F62 | 15 А Синий | Сиденья с подогревом |
| 3 | F64 | 20 ампер желтый | Привет Fi система |
| 4 | F65 | 20 ампер желтый | Солнце слепой |
| 5 | F66 | 20 ампер желтый | Люк на крыше |
2018, 2019
Подкапотные предохранители (2018, 2019)
| полость | Макси предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 70 Ампер Тан | - | Контроллер тела |
| F02 | 60 А Синий | - | Задний распределительный блок контроллера кузова |
| F03 | 20 ампер желтый | - | Выключатель зажигания |
| F04 | 40 А Оранжевый | - | Антиблокировочный тормозной насос |
| F05 | 70 Ампер Тан | - | Электроусилитель руля |
| F06 | 30 А Зеленый | - | Вентилятор радиатора — низкая скорость |
| F07 | 50 ампер красный | - | Вентилятор радиатора — высокая скорость |
| F08 | 40 А Оранжевый | - | Двигатель вентилятора |
| F09 | - | 7,5 А Коричневый | Трансмиссия (Айсин) |
| F10 | - | 15 А Синий | Horn |
| F11 | - | 10 ампер красный | Силовой агрегат |
| F14 | - | 20 ампер желтый | Розетка 115В |
| F15 | - | - | Не используется |
| F15 | - | 10 ампер красный | Трансмиссия (Айсин) |
| F16 | - | 7,5 А Коричневый | Трансмиссия |
| F17 | - | 10 ампер красный | Силовой агрегат |
| F18 | - | 5-амперный загар | Силовой агрегат (Multiair — при наличии) |
| F19 | - | 7,5 А Коричневый | Кондиционирование воздуха |
| F20 | - | 30 А Зеленый | Задний антиобледенитель |
| F21 | - | 15 А Синий | Топливный насос |
| F22 | - | 20 ампер желтый | Силовой агрегат |
| F23 | - | 20 ампер желтый | Антиблокировочные тормозные клапаны |
| F30 | - | 5-амперный загар | Насос после запуска |
| F81 | 70 Ампер Тан | - | ПТК (вторичный) |
| F83 | 40 А Оранжевый | - | ПТК (основной) |
| F85 | - | 15 А Синий | Передняя розетка 12 В |
| F86 | - | 7,5 А Коричневый | USB-разъемы для зарядных устройств |
| F88 | - | 7,5 А Коричневый | Зеркала с подогревом |
Предохранители салона(2018, 2019)
| полость | № | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 А Коричневый | Правый ближний свет |
| 2 | F32 | 7,5 А Коричневый | Передние и задние потолочные фонари Подсветка багажника и дверей |
| 3 | F53 | 7,5 А Коричневый | Узел приборной панели |
| 4 | F38 | 20 ампер желтый | Центральный дверной замок |
| 5 | F36 | 15 А Синий | Диагностический разъем, автомобильное радио, система климат-контроля, TPMS, люк на крыше |
| 6 | F90 | 7,5 А Коричневый | Левый дальний свет |
| 7 | F91 | 7,5 А Коричневый | Правый дальний свет |
| 8 | F92 | 7,5 А Коричневый | Левая противотуманная фара |
| 9 | F93 | 7,5 А Коричневый | Правая противотуманная фара |
| 10 | F42 | 5-амперный загар | БСМ, ЕСП |
| 11 | F33 | 20 ампер желтый | Окно заднего левого пассажира |
| 12 | F34 | 20 ампер желтый | Окно заднего правого пассажира |
| 13 | F43 | 20 ампер желтый | Двунаправленная шайба |
| 14 | F48 | 20 ампер желтый | Пассажирское стеклоподъемник |
| 15 | F13 | 7,5 А Коричневый | Левый ближний свет, корректор фар |
| 16 | F50 | 7,5 А Коричневый | Воздушная подушка |
| 17 | F51 | 5-амперный загар | Автомобильный радиопереключатель, система климат-контроля, стоп-сигнал, сцепление, задняя передача, люк на крыше, датчик парковки, камера заднего вида |
| 18 | F37 | 7,5 А Коричневый | Выключатель стоп-сигнала, узел приборной панели |
| 19 | F49 | 5-амперный загар | Наружное зеркало, GPS, электрозеркало, датчик парковки |
| 20 | F31 | 5-амперный загар | Климат-контроль, Регулировка сидений |
| 21 | F47 | 20 ампер желтый | Окно питания водителя |
Назначение предохранителей заднего салона (2018, 2019)
| полость | Число | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F61 | 15 А Синий | Сиденья с поясничной регулировкой |
| 2 | F62 | 15 А Синий | Сиденья с подогревом |
| 3 | F64 | 20 ампер желтый | Привет Fi система |
| 4 | F65 | 20 ампер желтый | Солнце слепой |
| 5 | F66 | 20 ампер желтый | Люк на крыше |
