Предохранители и реле Fiat 500X (2014-2019…)
Схемы относятся к указанным годам и вариантам Fiat 500X (2014-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat 500X 2014-2019…
Предохранители прикуривателя (розетка) – F23 и F84 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Предохранители сгруппированы в блоках предохранителей, расположенных в моторном отсеке, под приборной панелью и на внутренней стороне левой панели обшивки багажного отделения.

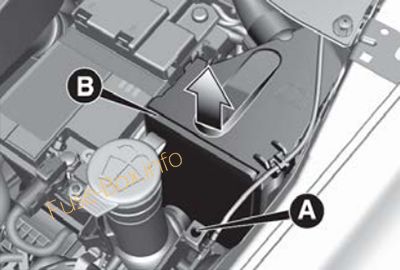

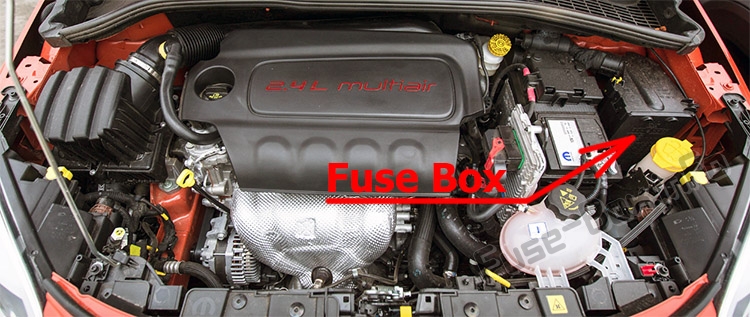

Блок предохранителей под капотом
Он расположен с левой стороны моторного отсека.

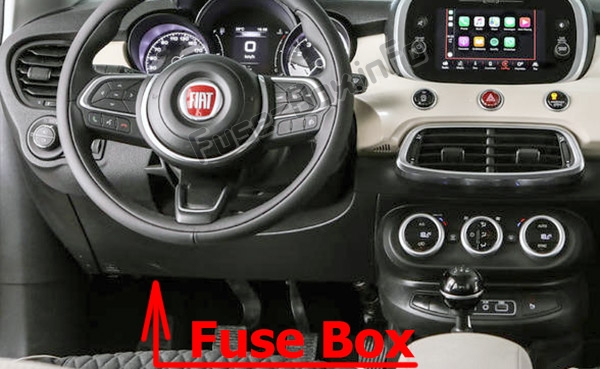

Блок предохранителей приборной панели (центр предохранителей бортового компьютера)
Контроллер расположен слева от рулевой колонки в нижней части приборной панели.

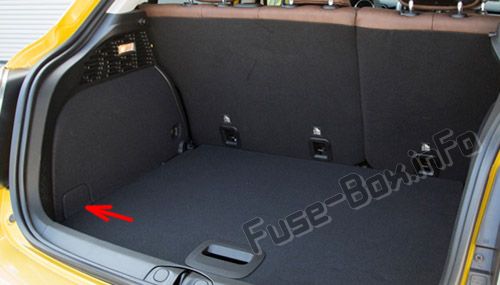

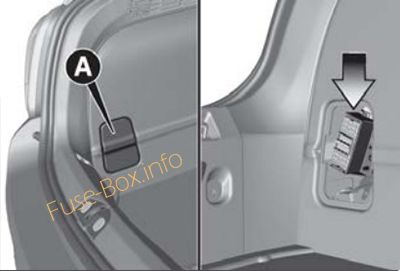

Задний грузовой блок предохранителей / блок распределения реле
Схемы блока предохранителей
Схемы блока предохранителей
2015

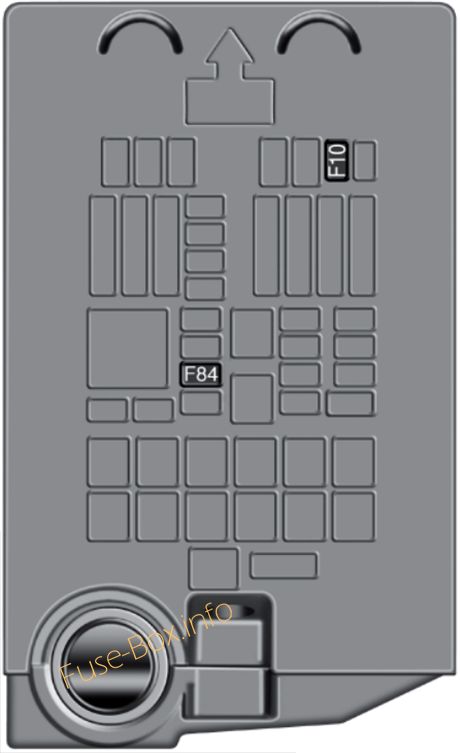

Блок предохранителей под капотом
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F10 | 10 | Horn |
| F84 | 20 | Блок питания для прикуривателя/розетки |

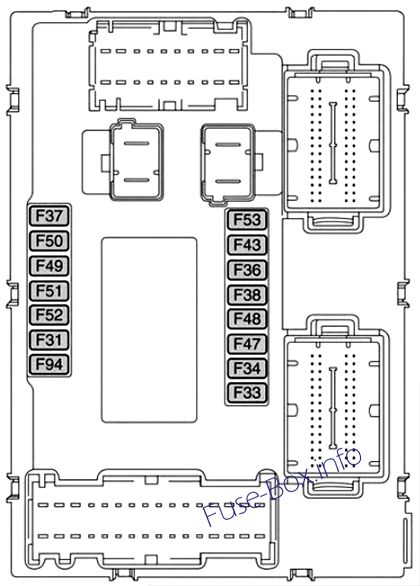

Блок предохранителей на приборной панели
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F33 | 20 | Передний электростеклоподъемник (со стороны пассажира) |
| F34 | 20 | Передний электростеклоподъемник (со стороны водителя) |
| F36 | 15 | Питание для системы Uconnect, системы климат-контроля, электрического складывания наружных зеркал заднего вида, системы EOBD, порта USB/разъема AUX, задних боковых потолочных фонарей (версии с люком) |
| F38 | 20 | Устройство Dead Lock (отпирание двери со стороны водителя для версий/рынков, где предусмотрено)/отпирание дверей/центральный замок/электроотпирание двери багажника |
| F47 | 20 | Задний левый электростеклоподъемник |
| F48 | 20 | Задний правый электростеклоподъемник |

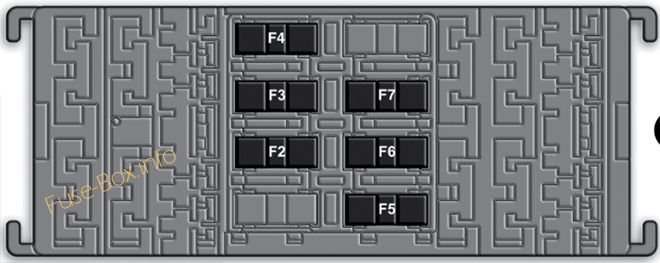

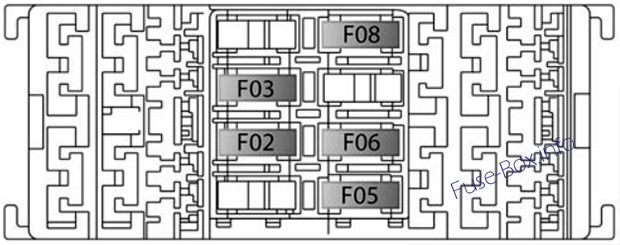

Задний грузовой блок предохранителей
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F2 | 20 | Hi-Fi система |
| F3 | 20 | Крыша с электроприводом |
| F4 | 7.5 | Электрическая регулировка поясничного подпора переднего сиденья (руководство водителя) |
| F5 | 30 | Электрическая регулировка переднего сиденья (со стороны водителя) |
| F6 | 7.5 | Электрическая регулировка передних сидений (со стороны водителя и со стороны пассажира) |
| F7 | 30 | Электрическая регулировка поясничного подпора передних сидений (со стороны водителя и со стороны пассажира) |
2016

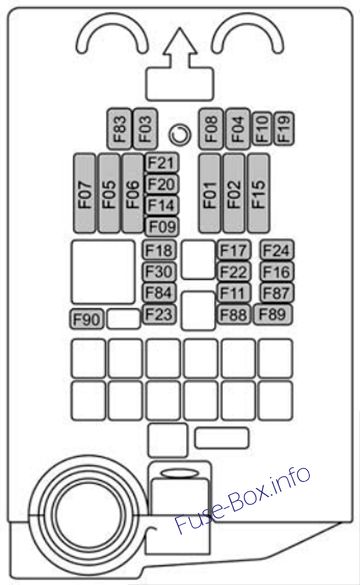

Блок предохранителей под капотом
| полость | Макси предохранитель | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|---|
| F01 | 70 Ампер Тан | — | — | Компьютер корпуса модуля |
| F02 | 60 А Синий | — | — | Компьютер бортового модуля, задние распределительные блоки |
| F03 | — | 20 ампер синий | — | Блок питания контроллера Корпус компьютера |
| F04 | — | 30 ампер розовый | — | Электронный модуль управления тормозом |
| F05 | 70 Ампер Тан | — | — | Рулевое управление с электроусилителем |
| F06 | 20 ампер желтый | — | — | Вентилятор охлаждения двигателя |
| F07 | 50 ампер красный | — | — | Вентилятор охлаждения двигателя |
| F08 | — | 30 ампер розовый | — | Автоматическая коробка передач, GSM |
| F09 | — | — | 5-амперный загар | Двигатель модуля управления |
| F10 | — | — | 10 ампер красный | Horn |
| F11 | — | — | 10 ампер красный | Поставка вторичных нагрузок |
| F14 | — | — | 5-амперный загар | Мощность насоса "После запуска" |
| F15 | 40 А Оранжевый | — | — | Насос модуля управления тормозной системой |
| F16 | — | — | 5-амперный загар | Питание модуля управления двигателем, автоматическая коробка передач |
| F17 | — | — | 10 А Красный 15 А Синий | Подача основных нагрузок (1,4 л) Подача основных нагрузок (2,4 л) |
| F18 | — | — | 30 А Зеленый | Полный привод |
| F19 | — | — | 7,5 А Коричневый | Компрессор кондиционера |
| F20 | — | — | 5-амперный загар | Электронный привод на четыре колеса |
| F21 | — | — | 15 А Синий | Топливный насос |
| F22 | — | — | 20 ампер желтый | Двигатель модуля управления питанием |
| F23 | — | — | 20 А, желтый (устанавливается заказчиком) | Розетка (питание от батареи) |
| F24 | — | — | 15 А Синий | Питание электронного блока АКПП |
| F30 | — | — | 30 А Зеленый | Обогрев ветрового стекла — при наличии |
| F83 | — | 40 А Зеленый | — | Вентилятор кондиционера |
| F84 | — | — | 20 ампер желтый | Розетка питания (питание от зажигания) |
| F87 | — | — | 5-амперный загар | Рычаг переключения передач Автоматическая коробка передач |
| F88 | — | — | 7,5 А Коричневый | Наружные зеркала с подогревом |
| F89 | — | 30 ампер розовый | — | Обогрев заднего стекла |
| F90 | — | — | 5-амперный загар | Датчик IBS (состояние заряда аккумулятора) |

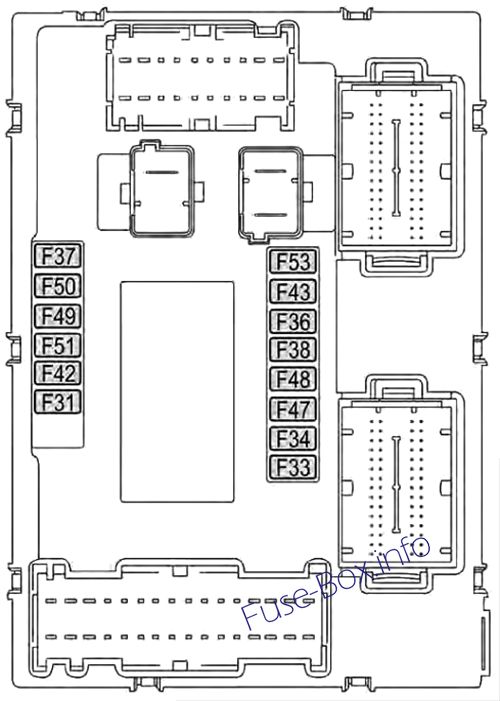

Блок предохранителей на приборной панели
| полость | Amp | Описание |
|---|---|---|
| F31 | 7,5 А Коричневый | Вентилятор Кондиционер, Розетка |
| F33 | 20 ампер желтый | Передний стеклоподъемник (со стороны пассажира) |
| F34 | 20 ампер желтый | Передний стеклоподъемник (со стороны водителя) |
| F36 | 15 А Синий | Система питания Uconnect, кондиционер, USB-порт, задний боковой потолочный фонарь при открытой крыше, порт EOBD |
| F37 | 10 ампер красный | System Power Forward Collision Warning Plus, полный привод (AWD), IPC, центральные стековые переключатели, переключатель педали тормоза (NC) |
| F38 | 20 ампер желтый | Центральный замок |
| F42 | 7,5 А Коричневый | BSM — Модуль управления тормозами, EPS — Рулевое управление с электроусилителем |
| F43 | 20 ампер желтый | Двунаправленная шайба насоса |
| F47 | 20 ампер желтый | Заднее стекло с электроприводом (со стороны водителя) |
| F48 | 20 ампер желтый | Заднее стекло с электроприводом (со стороны пассажира) |
| F49 | 7,5 А Коричневый | Комплект поставки ParkSense, точечные светильники переднего купола, внутреннее электрохромное зеркало, подогрев передних сидений |
| F50 | 7,5 А Коричневый | Подушка безопасности питания |
| F51 | 7,5 А Коричневый | Компрессор кондиционера, табличка с автоматической коробкой передач, камера заднего вида, кондиционер, LDW — предупреждение о выезде с полосы движения, ASS — переключатель вспомогательного стека, DSU — блок выбора режима движения, переключатель заднего хода, боковые зеркала и обогреватель заднего стекла |
| F53 | 7,5 А Коричневый | Питание IPC/стартер/система Keyless Enter-N-Go, переключатель педали тормоза (NA), EPB - электрический стояночный тормоз |
Задний грузовой блок предохранителей
| полость | Amp | Описание |
|---|---|---|
| F2 | 20 ампер желтый | Аудио система |
| F3 | 20 ампер желтый | Электрический люк |
| F5 | 30 А Зеленый | Сиденье с электроприводом (со стороны водителя) |
| F6 | 7,5 А Коричневый | Сиденье с электроприводом (со стороны водителя) Регулировка поясничной опоры |
| F8 | 20 ампер желтый | Обогрев передних сидений |
2017
Блок предохранителей под капотом
| полость | Макси предохранитель | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|---|
| F01 | 70 Ампер Тан | — | — | Компьютер корпуса модуля |
| F02 | 60 А Синий | — | — | Компьютер бортового модуля, задние распределительные блоки |
| F03 | — | 20 ампер синий | — | Блок питания контроллера Корпус компьютера |
| F04 | — | 30 ампер розовый | — | Электронный модуль управления тормозом |
| F05 | 70 Ампер Тан | — | — | Рулевое управление с электроусилителем |
| F06 | 20 ампер желтый | — | — | Вентилятор охлаждения двигателя |
| F07 | 50 ампер красный | — | — | Вентилятор охлаждения двигателя |
| F08 | — | 30 ампер розовый | — | Автоматическая коробка передач, GSM |
| F09 | — | — | 5-амперный загар | Двигатель модуля управления |
| F10 | — | — | 10 ампер красный | Horn |
| F11 | — | — | 10 ампер красный | Поставка вторичных нагрузок |
| F14 | — | — | 5-амперный загар | Мощность насоса "После запуска" |
| F15 | 40 А Оранжевый | — | — | Насос модуля управления тормозной системой |
| F16 | — | — | 5-амперный загар | Питание модуля управления двигателем, автоматическая коробка передач |
| F17 | — | — | 10 А Красный 15 А Синий | Подача основных нагрузок (1,4 л) Подача основных нагрузок (2,4 л) |
| F18 | — | — | 30 А Зеленый | Полный привод |
| F19 | — | — | 7,5 А Коричневый | Компрессор кондиционера |
| F20 | — | — | 5-амперный загар | Электронный привод на четыре колеса |
| F21 | — | — | 15 А Синий | Топливный насос |
| F22 | — | — | 20 ампер желтый | Двигатель модуля управления питанием |
| F23 | — | — | 20 А, желтый (устанавливается заказчиком) | Розетка (питание от батареи) |
| F24 | — | — | 15 А Синий | Питание электронного блока АКПП |
| F30 | — | — | 30 А Зеленый | Обогрев ветрового стекла — при наличии |
| F83 | — | 40 А Зеленый | — | Вентилятор кондиционера |
| F84 | — | — | 20 ампер желтый | Розетка питания (питание от зажигания) |
| F87 | — | — | 5-амперный загар | Рычаг переключения передач Автоматическая коробка передач |
| F88 | — | — | 7,5 А Коричневый | Наружные зеркала с подогревом |
| F89 | — | 30 ампер розовый | — | Обогрев заднего стекла |
| F90 | — | — | 5-амперный загар | Датчик IBS (состояние заряда аккумулятора) |
Блок предохранителей на приборной панели
| полость | Amp | Описание |
|---|---|---|
| F31 | 7,5 А Коричневый | Вентилятор Кондиционер, Розетка |
| F33 | 20 ампер желтый | Передний стеклоподъемник (со стороны пассажира) |
| F34 | 20 ампер желтый | Передний стеклоподъемник (со стороны водителя) |
| F36 | 15 А Синий | Система питания Uconnect, кондиционер, USB-порт, задний боковой потолочный фонарь при открытой крыше, порт EOBD |
| F37 | 10 ампер красный | System Power Forward Collision Warning Plus, полный привод (AWD), IPC, центральные стековые переключатели, переключатель педали тормоза (NC) |
| F38 | 20 ампер желтый | Центральный замок |
| F42 | 7,5 А Коричневый | BSM — Модуль управления тормозами, EPS — Рулевое управление с электроусилителем |
| F43 | 20 ампер желтый | Двунаправленная шайба насоса |
| F47 | 20 ампер желтый | Заднее стекло с электроприводом (со стороны водителя) |
| F48 | 20 ампер желтый | Заднее стекло с электроприводом (со стороны пассажира) |
| F49 | 7,5 А Коричневый | Комплект поставки ParkSense, точечные светильники переднего купола, внутреннее электрохромное зеркало, подогрев передних сидений |
| F50 | 7,5 А Коричневый | Подушка безопасности питания |
| F51 | 7,5 А Коричневый | Компрессор кондиционера, табличка с автоматической коробкой передач, камера заднего вида, кондиционер, LDW — предупреждение о выезде с полосы движения, ASS — переключатель вспомогательного стека, DSU — блок выбора режима движения, переключатель заднего хода, боковые зеркала и обогреватель заднего стекла |
| F53 | 7,5 А Коричневый | Питание IPC/стартер/система Keyless Enter-N-Go, переключатель педали тормоза (NA), EPB - электрический стояночный тормоз |
Задний грузовой блок предохранителей
| полость | Amp | Описание |
|---|---|---|
| F2 | 20 ампер желтый | Аудио система |
| F3 | 20 ампер желтый | Электрический люк |
| F5 | 30 А Зеленый | Сиденье с электроприводом (со стороны водителя) |
| F6 | 7,5 А Коричневый | Сиденье с электроприводом (со стороны водителя) Регулировка поясничной опоры |
| F8 | 20 ампер желтый | Обогрев передних сидений |
2018, 2019
Блок предохранителей под капотом
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F10 | 10 | Horn |
| F84 | 20 | Блок питания для прикуривателя/розетки |

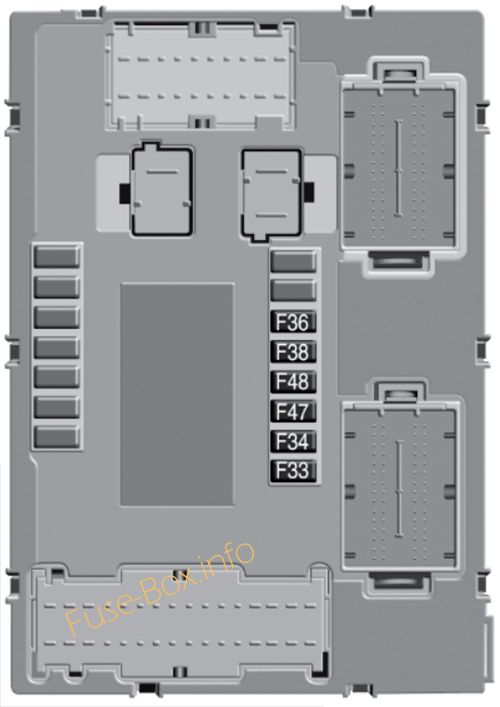

Блок предохранителей на приборной панели
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F33 | 20 | Передний электростеклоподъемник (со стороны пассажира) |
| F34 | 20 | Передний электростеклоподъемник (со стороны водителя) |
| F36 | 15 | Питание для системы Uconnect, системы климат-контроля, электрического складывания наружных зеркал заднего вида, системы EOBD, порта USB/разъема AUX, задних боковых потолочных фонарей (версии с люком) |
| F38 | 20 | Устройство Dead Lock (отпирание двери со стороны водителя для версий/рынков, где предусмотрено)/отпирание дверей/центральный замок/электроотпирание двери багажника |
| F47 | 20 | Задний левый электростеклоподъемник |
| F48 | 20 | Задний правый электростеклоподъемник |
Задний грузовой блок предохранителей
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F2 | 20 | Hi-Fi система |
| F3 | 20 | Крыша с электроприводом |
| F4 | 7.5 | Электрическая регулировка поясничного подпора переднего сиденья (руководство водителя) |
| F5 | 30 | Электрическая регулировка переднего сиденья (со стороны водителя) |
| F6 | 7.5 | Электрическая регулировка передних сидений (со стороны водителя и со стороны пассажира) |
| F7 | 30 | Электрическая регулировка поясничного подпора передних сидений (со стороны водителя и со стороны пассажира) |
| F8 | 20 | 2019: Подогрев сидений |
