Предохранители и реле Fiat 500X 2014-2019
Схемы относятся к указанным годам и вариантам Fiat 500X 2014-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Fiat 500X 2014-2019.
Расположение блока предохранителей

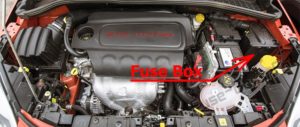

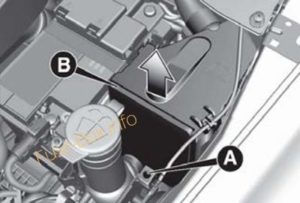

Блок предохранителей под капотом
Он расположен в левой части моторного отсека.

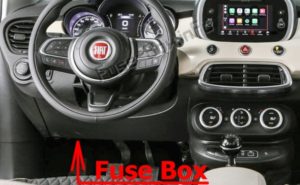

Блок предохранителей на приборной панели (центр предохранителей бортового компьютера)
Контроллер расположен с левой стороны рулевой колонки внизу панели приборов.
Задний грузовой блок предохранителей / блок распределения реле
Схемы блока предохранителей
2015

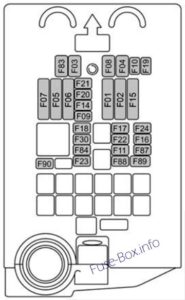

Блок предохранителей под капотом
Назначение предохранителей в блоке предохранителей под капотом (2015 г.)
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F10 | 10 | рожок |
| F84 | 20 | Блок питания для прикуривателя / розетки |
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2015 г.)
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F33 | 20 | Передний электрический стеклоподъемник (сторона пассажира) |
| F34 | 20 | Передний электрический стеклоподъемник (сторона водителя) |
| F36 | 15 | Электропитание системы Uconnect, системы климат-контроля, электрического складывания зеркал заднего вида, системы EOBD, порта USB / AUX, задних боковых потолочных фонарей (версии с люком) |
| F38 | 20 | Устройство блокировки блокировки (разблокировка двери со стороны водителя для версий / рынков, если имеется) / разблокировка дверей / центральный замок / электрическая разблокировка задней двери |
| F47 | 20 | Задний левый электрический стеклоподъемник |
| F48 | 20 | Задний правый электрический стеклоподъемник |
Задний грузовой блок предохранителей
Назначение предохранителей в блоке Rear Cargo Fuse (2015)
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F2 | 20 | Система Hi-Fi |
| F3 | 20 | Электрическая солнечная крыша |
| F4 | 7,5 | Электрорегулировка поясничного подпора переднего сиденья (направляющая водителя) |
| F5 | 30 | Электрическая регулировка переднего сиденья (сторона водителя) |
| F6 | 7,5 | Электрическая регулировка передних сидений (со стороны водителя и со стороны пассажира) |
| F7 | 30 | Электрическая регулировка поясничного подпора переднего сиденья (со стороны водителя и пассажира) |
2016
Блок предохранителей под капотом
Назначение предохранителей в блоке предохранителей под капотом (2016, 2017)
| впадина | Макси Фьюз | Гужевой предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|---|
| F01 | 70 Amp Tan | – | – | Модуль Кузовной Компьютер |
| F02 | 60 ампер синий | – | – | Модуль кузовного компьютера, задние распределительные устройства |
| F03 | – | 20 ампер синий | – | Контроллер Блок питания Корпус Компьютер |
| F04 | – | 30 ампер розовый | – | Электронный модуль управления тормозом |
| F05 | 70 Amp Tan | – | – | Рулевое управление с электроусилителем |
| F06 | 20 ампер желтый | – | – | Вентилятор охлаждения двигателя |
| F07 | 50 ампер красный | – | – | Вентилятор охлаждения двигателя |
| F08 | – | 30 ампер розовый | – | Автоматическая коробка передач, GSM |
| F09 | – | – | 5 Amp Tan | Модуль управления двигателем |
| F10 | – | – | 10 ампер красный | рожок |
| F11 | – | – | 10 ампер красный | Поставка вторичных нагрузок |
| F14 | – | – | 5 Amp Tan | Мощность насоса “После прогона” |
| F15 | 40 ампер оранжевый | – | – | Насос модуля управления тормозом |
| F16 | – | – | 5 Amp Tan | Блок управления двигателем, автоматическая коробка передач |
| F17 | – | – | 10 ампер красный 15 ампер синий | Подача первичных нагрузок (1,4 л) Подача первичных нагрузок (2,4 л) |
| F18 | – | – | 30 ампер зеленый | Полный привод |
| F19 | – | – | 7,5 Amp коричневый | Компрессор кондиционера |
| F20 | – | – | 5 Amp Tan | Электронный привод на четыре колеса |
| F21 | – | – | 15 Amp Blue | Топливный насос |
| F22 | – | – | 20 ампер Yelow | Модуль управления мощностью двигателя |
| F23 | – | – | 20 ампер желтый (устанавливается заказчиком) | Розетка (питание от батареи) |
| F24 | – | – | 15 Amp Blue | Электронный блок питания автоматической коробки передач |
| F30 | – | – | 30 ампер зеленый | Лобовое стекло с подогревом – при наличии |
| F83 | – | 40 ампер зеленый | – | Вентилятор кондиционера |
| F84 | – | – | 20 ампер желтый | Розетка (с питанием от зажигания) |
| F87 | – | – | 5 Amp Tan | Рычаг переключения передач Автоматическая коробка передач |
| F88 | – | – | 7,5 Amp коричневый | Наружные зеркала с подогревом |
| F89 | – | 30 ампер розовый | – | Обогрев заднего стекла |
| F90 | – | – | 5 Amp Tan | Датчик IBS (состояние заряда аккумулятора) |
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2016 г.)
| впадина | ампер | Описание |
|---|---|---|
| F31 | 7,5 Amp коричневый | Вентилятор кондиционирования воздуха, розетка питания |
| F33 | 20 ампер желтый | Передний стеклоподъемник (со стороны пассажира) |
| F34 | 20 ампер желтый | Передний стеклоподъемник (со стороны водителя) |
| F36 | 15 Amp Blue | Система подключения питания, кондиционер, порт USB, задний боковой потолочный светильник в случае открытой крыши, порт EOBD |
| F37 | 10 ампер красный | Система Power Forward Collision Warning Plus, полный привод (AWD), IPC, переключатели центрального стека, переключатель педали тормоза (NC) |
| F38 | 20 ампер желтый | Центральный замок |
| F42 | 7,5 Amp коричневый | BSM – Модуль управления тормозом, EPS – Рулевое управление с электроусилителем |
| F43 | 20 ампер желтый | Шайба с двусторонним насосом |
| F47 | 20 ампер желтый | Задний стеклоподъемник (со стороны водителя) |
| F48 | 20 ампер желтый | Задний стеклоподъемник (со стороны пассажира) |
| F49 | 7,5 Amp коричневый | Поставка ParkSense, точечные фонари переднего купола, внутреннее электромеханическое зеркало, подогрев передних сидений |
| F50 | 7,5 Amp коричневый | Подушка безопасности питания |
| F51 | 7,5 Amp коричневый | Компрессор кондиционера, Автоматическая коробка передач, Задняя камера, Кондиционер, LDW – Предупреждение о выезде с полосы движения, ASS – Дополнительный переключатель стеклоподъемника, DSU – Блок селектора Drive Syle, переключатель заднего хода, боковые зеркала заднего вида и размораживание заднего стекла |
| F53 | 7,5 Amp коричневый | Поставка IPC / стартера / системы Keyless Enter-N-Go, выключателя педали тормоза (NA), EPB – электрический стояночный тормоз |
Задний грузовой блок предохранителей
Назначение предохранителей в блоке предохранителей заднего грузового автомобиля (2016, 2017)
| впадина | ампер | Описание |
|---|---|---|
| F2 | 20 ампер желтый | Аудио система |
| F3 | 20 ампер желтый | Люк с электроприводом |
| F5 | 30 ампер зеленый | Сиденье с электроприводом (сторона водителя) |
| F6 | 7,5 Amp коричневый | Сиденье с электроприводом (сторона водителя) Регулировка поясницы |
| F8 | 20 ампер желтый | Подогрев передних сидений |
2017
Блок предохранителей под капотом
Назначение предохранителей в блоке предохранителей под капотом (2016, 2017)
| впадина | Макси Фьюз | Гужевой предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|---|
| F01 | 70 Amp Tan | – | – | Модуль Кузовной Компьютер |
| F02 | 60 ампер синий | – | – | Модуль кузовного компьютера, задние распределительные устройства |
| F03 | – | 20 ампер синий | – | Контроллер Блок питания Корпус Компьютер |
| F04 | – | 30 ампер розовый | – | Электронный модуль управления тормозом |
| F05 | 70 Amp Tan | – | – | Рулевое управление с электроусилителем |
| F06 | 20 ампер желтый | – | – | Вентилятор охлаждения двигателя |
| F07 | 50 ампер красный | – | – | Вентилятор охлаждения двигателя |
| F08 | – | 30 ампер розовый | – | Автоматическая коробка передач, GSM |
| F09 | – | – | 5 Amp Tan | Модуль управления двигателем |
| F10 | – | – | 10 ампер красный | рожок |
| F11 | – | – | 10 ампер красный | Поставка вторичных нагрузок |
| F14 | – | – | 5 Amp Tan | Мощность насоса “После прогона” |
| F15 | 40 ампер оранжевый | – | – | Насос модуля управления тормозом |
| F16 | – | – | 5 Amp Tan | Блок управления двигателем, автоматическая коробка передач |
| F17 | – | – | 10 ампер красный 15 ампер синий | Подача первичных нагрузок (1,4 л) Подача первичных нагрузок (2,4 л) |
| F18 | – | – | 30 ампер зеленый | Полный привод |
| F19 | – | – | 7,5 Amp коричневый | Компрессор кондиционера |
| F20 | – | – | 5 Amp Tan | Электронный привод на четыре колеса |
| F21 | – | – | 15 Amp Blue | Топливный насос |
| F22 | – | – | 20 ампер Yelow | Модуль управления мощностью двигателя |
| F23 | – | – | 20 ампер желтый (устанавливается заказчиком) | Розетка (питание от батареи) |
| F24 | – | – | 15 Amp Blue | Электронный блок питания автоматической коробки передач |
| F30 | – | – | 30 ампер зеленый | Лобовое стекло с подогревом – при наличии |
| F83 | – | 40 ампер зеленый | – | Вентилятор кондиционера |
| F84 | – | – | 20 ампер желтый | Розетка (с питанием от зажигания) |
| F87 | – | – | 5 Amp Tan | Рычаг переключения передач Автоматическая коробка передач |
| F88 | – | – | 7,5 Amp коричневый | Наружные зеркала с подогревом |
| F89 | – | 30 ампер розовый | – | Обогрев заднего стекла |
| F90 | – | – | 5 Amp Tan | Датчик IBS (состояние заряда аккумулятора) |
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2017 г.)
| впадина | ампер | Описание |
|---|---|---|
| F31 | 7,5 Amp коричневый | Вентилятор кондиционирования воздуха, розетка питания |
| F33 | 20 ампер желтый | Передний стеклоподъемник (со стороны пассажира) |
| F34 | 20 ампер желтый | Передний стеклоподъемник (со стороны водителя) |
| F36 | 15 Amp Blue | Система подключения питания, кондиционер, порт USB, задний боковой потолочный светильник в случае открытой крыши, порт EOBD |
| F37 | 10 ампер красный | Система Power Forward Collision Warning Plus, полный привод (AWD), IPC, переключатели центрального стека, переключатель педали тормоза (NC) |
| F38 | 20 ампер желтый | Центральный замок |
| F42 | 7,5 Amp коричневый | BSM – Модуль управления тормозом, EPS – Рулевое управление с электроусилителем |
| F43 | 20 ампер желтый | Шайба с двусторонним насосом |
| F47 | 20 ампер желтый | Задний стеклоподъемник (со стороны водителя) |
| F48 | 20 ампер желтый | Задний стеклоподъемник (со стороны пассажира) |
| F49 | 7,5 Amp коричневый | Поставка ParkSense, точечные фонари переднего купола, внутреннее электромеханическое зеркало, подогрев передних сидений |
| F50 | 7,5 Amp коричневый | Подушка безопасности питания |
| F51 | 7,5 Amp коричневый | Компрессор кондиционера, Автоматическая коробка передач, Задняя камера, Кондиционер, LDW – Предупреждение о выезде с полосы движения, ASS – Дополнительный переключатель стеклоподъемника, DSU – Блок селектора Drive Syle, переключатель заднего хода, боковые зеркала заднего вида и размораживание заднего стекла |
| F53 | 7,5 Amp коричневый | Поставка IPC / стартера / системы Keyless Enter-N-Go, выключателя педали тормоза (NA), EPB – электрический стояночный тормоз |
Задний грузовой блок предохранителей
Назначение предохранителей в блоке предохранителей заднего грузового автомобиля (2016, 2017)
| впадина | ампер | Описание |
|---|---|---|
| F2 | 20 ампер желтый | Аудио система |
| F3 | 20 ампер желтый | Люк с электроприводом |
| F5 | 30 ампер зеленый | Сиденье с электроприводом (сторона водителя) |
| F6 | 7,5 Amp коричневый | Сиденье с электроприводом (сторона водителя) Регулировка поясницы |
| F8 | 20 ампер желтый | Подогрев передних сидений |
2018, 2019
Блок предохранителей под капотом
Назначение предохранителей в блоке предохранителей под капотом (2018, 2019)
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F10 | 10 | рожок |
| F84 | 20 | Блок питания для прикуривателя / розетки |
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2018, 2019)
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F33 | 20 | Передний электрический стеклоподъемник (сторона пассажира) |
| F34 | 20 | Передний электрический стеклоподъемник (сторона водителя) |
| F36 | 15 | Электропитание системы Uconnect, системы климат-контроля, электрического складывания зеркал заднего вида, системы EOBD, порта USB / AUX, задних боковых потолочных фонарей (версии с люком) |
| F38 | 20 | Устройство блокировки блокировки (разблокировка двери со стороны водителя для версий / рынков, если имеется) / разблокировка дверей / центральный замок / электрическая разблокировка задней двери |
| F47 | 20 | Задний левый электрический стеклоподъемник |
| F48 | 20 | Задний правый электрический стеклоподъемник |
Задний грузовой блок предохранителей
Назначение предохранителей в блоке предохранителей заднего грузового автомобиля (2018, 2019)
| № | АМПЕР | ПОЛЬЗОВАТЕЛИ |
|---|---|---|
| F2 | 20 | Система Hi-Fi |
| F3 | 20 | Электрическая солнечная крыша |
| F4 | 7,5 | Электрорегулировка поясничного подпора переднего сиденья (направляющая водителя) |
| F5 | 30 | Электрическая регулировка переднего сиденья (сторона водителя) |
| F6 | 7,5 | Электрическая регулировка передних сидений (со стороны водителя и со стороны пассажира) |
| F7 | 30 | Электрическая регулировка поясничного подпора переднего сиденья (со стороны водителя и пассажира) |
| F8 | 20 | 2019: Подогрев сидений |
