Предохранители и реле Fiat Linea 2007-2016
Схемы относятся к указанным годам и вариантам Fiat Linea 2007-2016. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Fiat Linea 2007-2016.
Расположение блока предохранителей

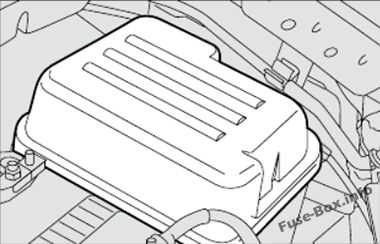

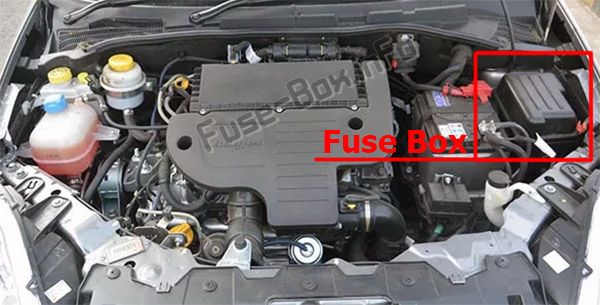

Моторного отсека

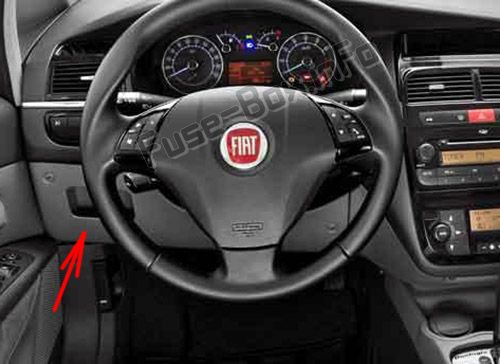

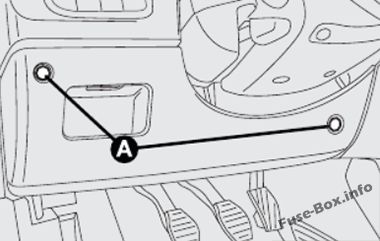

Панель приборов
Схемы блока предохранителей
2007, 2008, 2009, 2010, 2011, 2012

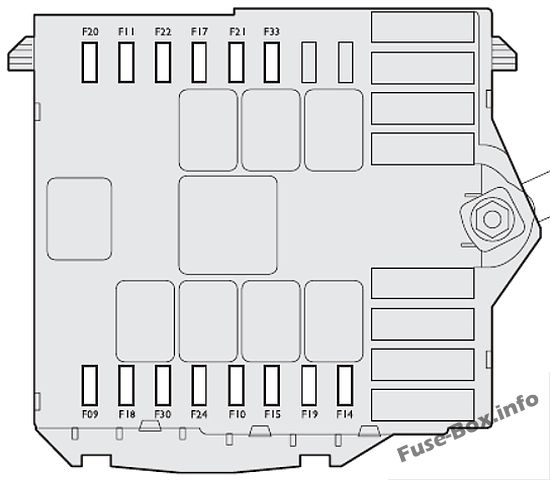

Моторного отсека
Назначение предохранителей в моторном отсеке (2007-2012)
| № | Номинальный ток [A] | Защищенный компонент |
|---|---|---|
| F10 | 15 | рожок |
| F11 | 10 | Вторичные нагрузки системы управления двигателем |
| F14 | 7,5 | Правая фара дальнего света |
| F15 | 7,5 | Левая фара |
| F17 | 10 | Основные нагрузки системы управления двигателем |
| F18 | 10 | Блок управления двигателем |
| F19 | 7,5 | Компрессор кондиционера |
| F21 | 15 | Топливный насос |
| F22 | 15 | Основные нагрузки системы управления двигателем (форсунки, катушки зажигания) |
| F23 | 20 | Электродвигатель стеклоочистителя |
| F24 | – | Запасной |
| F30 | 15 | Противотуманные огни |

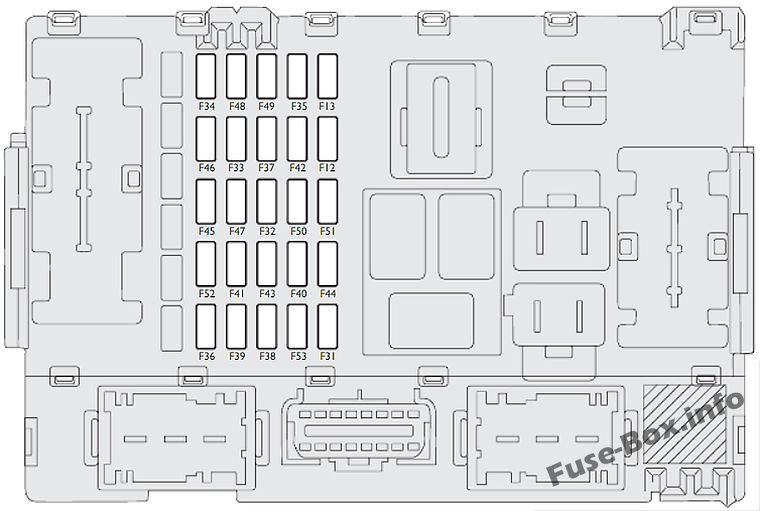

Пассажирский салон
Назначение предохранителей в блоке предохранителей на приборной панели (2007-2012)
| № | Ampre рейтинг [A] | Защищенный компонент |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света |
| F13 | 7,5 | Левая фара ближнего света корректор фар |
| F31 | 7,5 | INT / A для катушек реле (T08, T17) в блоке предохранителей в моторном отсеке и в узле бортового компьютера |
| F32 | 15 | Сиденья с подогревом |
| F33 | 20 | Блок управления стеклоподъемниками (электродвигатель левого заднего стекла |
| F34 | 20 | Блок управления стеклоподъемниками (электродвигатель правого заднего стекла) |
| F35 | 7,5 | +15 фонарей заднего хода, NC управления стоп-сигналами, расходомер воздуха, подогреватель свечей накаливания, датчик воды в дизельном топливе, тахометр-генератор, датчик уровня 2 |
| F36 | 7,5 | Стеклоподъемник (+30 для электроники) |
| F37 | 7,5 | +15 панель приборов, управление стоп-сигналами NA |
| F38 | 20 | Узел кузовного компьютера |
| F39 | 10 | Радиоузел, узел климат-контроля, узел Blue & Me |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7,5 | Дефростеры зеркал |
| F42 | 7,5 | +15 тормозная система |
| F43 | 20 | Управление стеклоочистителями (двухходовой насос) |
| F44 | 15 | Прикуриватель или розетка |
| F45 | 10 | Привод замка багажника |
| F47 | 20 | Стеклоподъемник (электродвигатель переднего стекла со стороны водителя) |
| F48 | 20 | Стеклоподъемник (электродвигатель переднего стекла со стороны пассажира) |
| F49 | 7,5 | +15 контрольное освещение: магнитола на руле, панель управления, зеркала с электроприводом, стеклоподъемник, электрохромное зеркало и датчик дождя |
| F50 | 7,5 | +15 узел подушки безопасности |
| F51 | 7,5 | +15 круиз-контроль, настройка радио, настройка Blu & Me, парктроник, узел климат-контроля |
| F52 | 15 | Электростеклоподъемник, электродвигатель регулировки сиденья водителя |
| F53 | 7,5 | Кузовной компьютер и узел панели приборов |
2013, 2014, 2015, 2016
Моторного отсека
Назначение предохранителей в моторном отсеке (2013-2016)
| № | Номинальный ток [A] | Защищенный компонент |
|---|---|---|
| F10 | 10 | рожок |
| F14 | 7,5 | Правая фара дальнего света |
| F15 | 7,5 | Левая фара |
| F19 | 7,5 | Компрессор кондиционера |
| F21 | 15 | Топливный насос |
| F23 | 20 | Электродвигатель стеклоочистителя |
| F24 | – | Свободно |
| F30 | 15 | Противотуманные огни |
Пассажирский салон
Назначение предохранителей в блоке предохранителей приборной панели (2013-2016)
| № | Ampre рейтинг [A] | Защищенный компонент |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света |
| F13 | 7,5 | Левая фара ближнего света корректор фар |
| F31 | 7,5 | INT / A для катушек реле (T08, T17) в блоке предохранителей в моторном отсеке и в узле бортового компьютера |
| F32 | 15 | Сиденья с подогревом |
| F33 | 20 | Блок управления стеклоподъемниками (электродвигатель левого заднего стекла) |
| F34 | 20 | Блок управления стеклоподъемниками (электродвигатель правого заднего стекла) |
| F35 | 7,5 | +15 фонарей заднего хода, NC управление стоп-сигналами, расходомер, блок предпускового подогрева свечей накаливания, датчик воды в дизельном топливе, генератор спидометра |
| F36 | 7,5 | Блок управления стеклоподъемниками (+30 для электроники) |
| F37 | 7,5 | +15 пульт управления, управление стоп-сигналами NC |
| F38 | 20 | Узел кузовного компьютера |
| F39 | 10 | Радиоузел, узел климат-контроля, узел Blue & Me |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7,5 | Дефростеры зеркал |
| F43 | 20 | Управление стеклоочистителями (двухходовой насос) |
| F44 | 15 | Прикуриватель или розетка |
| F45 | 10 | Привод замка багажника |
| F47 | 20 | Электростеклоподъемник (электродвигатель переднего стекла со стороны водителя) |
| F48 | 20 | Электростеклоподъемник (электродвигатель переднего стекла со стороны пассажира) |
| F49 | 7,5 | +15 контрольное освещение: магнитола на рулевом колесе, панели управления, электрические зеркала, блок управления стеклоподъемниками, хромированное зеркало и датчик дождя |
| F51 | 7,5 | +15 круиз-контроль, обеспечение для радио, положение для Blue & Me, датчики разделения, узел системы климат-контроля |
| F52 | 15 | Электродвигатель регулировки сиденья водителя стеклоподъемника |
| F53 | 7,5 | Кузовной компьютер и узел панели приборов |
