Предохранители и реле Fiat Ducato 2002-2006
Схемы относятся к указанным годам и вариантам Fiat Ducato 2002-2006. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Fiat Ducato (2002-2006).
Блоки предохранителей на приборной панели

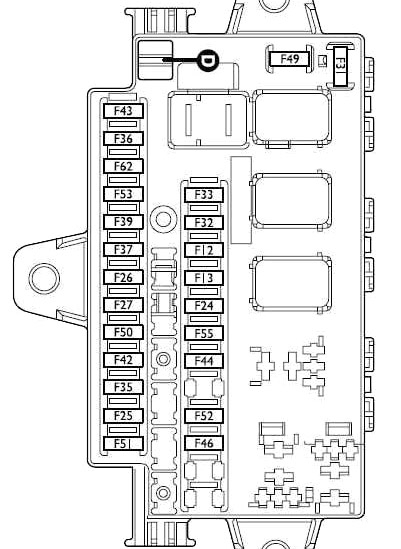

Ящик №1
Расположен под приборной панелью со стороны водителя для версий с левым приводом и со стороны пассажира для версий с правым приводом.
| № | А | Функция |
|---|---|---|
| 12 | 5 | Передний правый габаритный фонарь — Задний правый габаритный фонарь |
| 13 | 5 | Передний левый габаритный огонь — Задний левый габаритный фонарь |
| 24 | 5 | Контрольные огни — Габаритные / задние фонари — Подсветка номерного знака |
| 25 | 7,5 | Радио |
| 26 | 7,5 | Стоп-сигналы |
| 27 | 7,5 | Сигнализация — Дистанционное управление — Хронотахограф — Телефон — Круиз-контроль — Электрорегулировка зеркал |
| 31 год | 10 | Выключатель зажигания |
| 32 | 15 | Радио |
| 33 | 7,5 | Задние противотуманные фары |
| 35 год | 7,5 | Управление стеклоподъемниками дверей — ABI |
| 37 | 10 | PCC — Панель приборов |
| 39 | 10 | Диагностический разъем EOBD — Освещение кабины |
| 42 | 7,5 | Блок управления ABS |
| 43 | 15 | Насос омывателя ветрового стекла |
| 44 | 15 | Зажигалка |
| 49 | 15 | Насос омывателя фар |
| 50 | 7,5 | Блок управления подушками безопасности |
| 51 | 10 | PCA (Скорая помощь — версии микроавтобуса) |
| 52 | 20 | Передняя токовая розетка |
| 53 | 10 | Панель приборов — аварийные огни — указатели поворота |
| 55 | 30 | Вентилятор кабины (с системой Webasto) — Блок управления Webasto — Вентилятор кабины (с климат-контролем) — Вентилятор отопителя кабины |

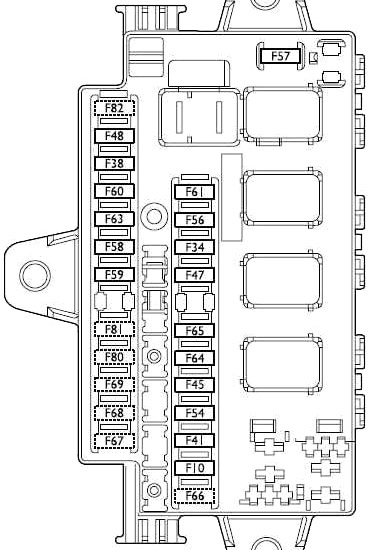

Ящик №2
Находится под приборной панелью со стороны пассажира для версий с левым приводом, со стороны водителя для версий с правым приводом.
| № | А | Функция |
|---|---|---|
| 34 | 10 | Хронотахограф — Телефон — Сигнализация — Пульт дистанционного управления |
| 38 | 20 | ABI для дверного замка |
| 40 | 15 | Правое заднее стекло с обогревом |
| 41 год | 10 | Устройство размораживания наружного зеркала заднего вида |
| 45 | 15 | Обогрев сиденья водителя |
| 47 | 20 | ABI для левого электрического стеклоподъемника |
| 48 | 20 | ABI правого стеклоподъемника |
| 54 | 15 | Левое заднее стекло с обогревом |
| 56 | 30 | Дополнительный климат-контроль |
| 57 | 15 | Дополнительный вентилятор отопителя |
| 58 | 5 | Вебасто таймер |
| 59 | 15 | Мощность ящика для еды |
| 60 | 10 | Сигнализация мигалка |
| 61 | 20 | Блок Webasto |
| 63 | 30 | Вращающиеся фары (версии для скорой помощи) |
| 64 | 20 | Задняя розетка — Сирена (версии для скорой помощи) — вытяжной вентилятор (версии для микроавтобуса) |
| 65 | 10 | Токовая розетка для специальной установки |

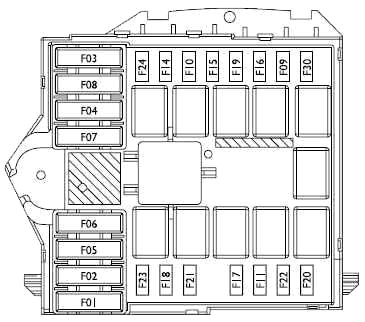

Блок предохранителей в моторном отсеке
| № | А | Функция |
|---|---|---|
| 1 | 60 | CFB защита |
| 2 | 50 | Предварительный нагрев свечи накаливания |
| 3 | 30 | Выключатель зажигания |
| 4 | 50 | Блок управления ABS |
| 5 | 30 | Вентилятор кабины (климат-контроль) |
| 6 | 40 | Тихоходный резистор вентилятора радиатора (2.0 с системой климат-контроля) |
| Блок управления двигателем (2.0 с системой климат-контроля) | ||
| Вентилятор охлаждения двигателя (2.0 с системой климат-контроля) | ||
| Блок управления двигателем (2.0 с системой климат-контроля) | ||
| 6 | 40 | Вентилятор охлаждения двигателя 1-й скорости |
| Блок управления двигателем 1-й скорости | ||
| 7 | 40 | Вентилятор охлаждения двигателя (2.0 с системой климат-контроля) |
| Блок управления двигателем (2.0 с системой климат-контроля) | ||
| 7 | 40/60 | Вентилятор охлаждения двигателя 2-й скорости |
| Блок управления двигателем 2-й скорости | ||
| Катушка дистанционного переключателя 2-й скорости вентилятора радиатора (климат-контроль) | ||
| 8 | 30 | Электродвигатель стеклоочистителя — насос омывателя ветрового стекла |
| 9 | 15 | Передние противотуманные фары |
| 10 | 15 | Звуковой сигнал — подрулевой переключатель на рулевой колонке |
| 11 | 10 | EI вторичные услуги — Блок управления двигателем |
| 14 | 10 | Правая фара ближнего света |
| 15 | 10 | Левая фара ближнего света |
| 16 | 7,5 | Система EI — код Fiat |
| 17 | 5 | EI primary services — Блок управления двигателем |
| 18 | 7,5 | Код Fiat — Блок управления двигателем |
| 19 | 7,5 | Компрессор |
| 20 | 30 | PTC |
| 21 год | 15 | Топливный насос |
| 22 | 20 | Основные услуги EI |
| 23 | 10 | Блок управления АКПП |
| 24 | 15 | Блок управления АКПП |
| 30 | 15 | Дальний свет фар |
Предохранители батареи
| № | А | Функция |
|---|---|---|
| 70 | 150 | CVM защита |
| 71 | 80 | Защита финансового директора |
| 72 | 125 | Генератор |
| 72 | 70 | Генератор (2.0 — 2.0 JTD с системой подогрева) |
| 72 | 100 | Генератор (2,8 JTD с системой обогрева — 2,0 JTD с системой климат-контроля) |
| 73 | 70 | Текущая розетка для бодибилдеров |
