Предохранители и реле Fiat Ducato 2006-2014
Схемы относятся к указанным годам и вариантам Fiat Ducato 2006-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Fiat Ducato 2006-2014.

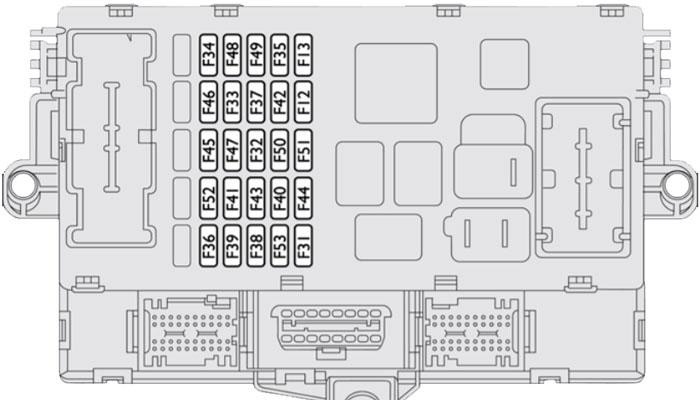

Схема блока предохранителей на приборной панели
Он расположен за крышкой на передней панели.
| № | А | Функция |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света |
| F13 | 7,5 | Левая фара ближнего света. Устройство наведения фары |
| F31 | 7,5 | Реле блока предохранителей в моторном отсеке, реле блока предохранителей приборной панели (+ ключ) |
| F32 | 10 | Внутреннее освещение микроавтобуса (аварийное) |
| F33 | 15 | Токовая розетка сзади |
| F34 | — | Отсутствует |
| F35 | 7,5 | Фонари заднего хода, блок управления севотроник. Датчик воды в фильтре дизельного топлива, (+ клавиша) |
| F36 | 15 | Центральный замок дверей (+ аккумулятор) |
| F37 | 7,5 | Стоп-сигналы (мам). Третий стоп-сигнал. Панель приборов (+ клавиша) |
| F38 | 10 | Реле блока управления приборной панелью (+ аккумулятор) |
| F39 | 10 | Разъем EOBD, Звуковая система. Управление кондиционером. Тревога. Хронотахограф, таймер Webasto (+ аккумулятор) |
| F40 | 15 | Левое окно с подогревом. Обогреватель зеркала водителя |
| F41 | 15 | Правое окно с подогревом. Обогреватель зеркала пассажира |
| F42 | 7,5 | ABS, ASR, ESP. Управление стоп-сигналами (вторичное) (+ клавиша) |
| F43 | 30 | Стеклоочиститель (+ ключ) |
| F44 | 20 | Зажигалка. Передняя розетка |
| F45 | 7,5 | Органы управления на двери водителя, Органы управления на двери пассажира |
| F46 | — | Отсутствует |
| F47 | 20 | Стеклоподъемник водителя |
| F48 | 20 | Стеклоподъемник пассажира |
| F49 | 7,5 | Звуковая система. Электрический стеклоподъемник водителя. Панель управления. Блок управления сигнализацией. Датчик поршня (+ клавиша) |
| F50 | 7,5 | Подушка безопасности (+ ключ) |
| F51 | 7,5 | Управление кондиционером. Круиз-контроль, Хронотахограф (+ клавиша) |
| F52 | 7,5 | Дополнительное реле блока предохранителей |
| F53 | 7,5 | Приборная доска. Задние противотуманные фары (+ аккумулятор) |

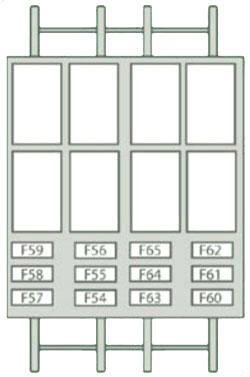

Блок предохранителей дверной стойки
Предохранители находятся на стойке левой двери.
| № | А | Функция |
|---|---|---|
| F54 | — | Отсутствует |
| F55 | 15 | Сиденья с подогревом |
| F56 | 15 | Розетка заднего пассажира |
| F57 | 10 | Дополнительный обогреватель под сиденьем |
| F58 | 10 | Габаритные огни |
| F59 | 7,5 | Самовыравнивающиеся подвески (+ аккумулятор) |
| F60 | — | Отсутствует |
| F61 | — | Отсутствует |
| F62 | — | Отсутствует |
| F63 | 10 | Управление дополнительным отопителем пассажира |
| F64 | — | Отсутствует |
| F65 | 30 | Вентилятор дополнительного отопителя пассажира |

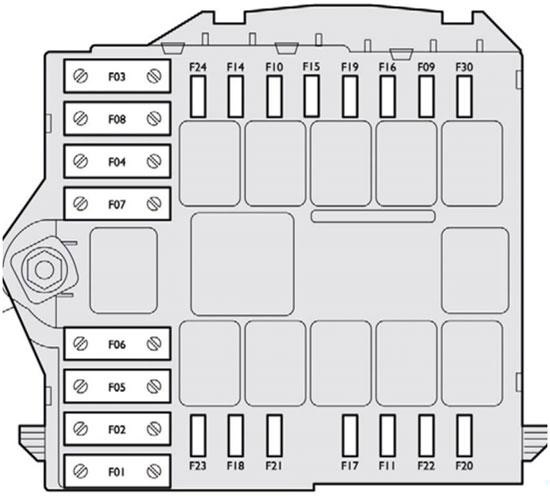

Блок предохранителей в моторном отсеке
Снимите гайки и наклоните коробку, чтобы получить доступ к предохранителям.
| № | А | Функция |
|---|---|---|
| F01 | 40 | Насос АБС (+ аккумулятор) |
| F02 | 50 | Подогрев свечей накаливания (+ аккумулятор) |
| F03 | 30 | Замок зажигания (+ аккумулятор) |
| F04 | 20 | Блок управления Webasto (+ аккумулятор) |
| F05 | 20 | Вентиляция салона с помощью Webasto (+ аккумулятор) |
| F06 | 40/60 | Высокоскоростной вентилятор охлаждения двигателя (+ аккумулятор) |
| F07 | 40/50 | Низкая скорость вентилятора охлаждения двигателя (+ аккумулятор) |
| F08 | 40 | Фен пассажирского салона (+ -клавиша) |
| F09 | 20 | Насос омывателя фар |
| F10 | 15 | Рог |
| F11 | 15 | Система Ei (вторичные услуги) |
| FI4 | 7,5 | Правая фара дальнего света |
| F15 | 7,5 | Левая фара MAM |
| F16 | 7,5 | Система Ei (+ клавиша) |
| F17 | 10 | Система Ei (первичные услуги) |
| F18 | 7,5 | Блок управления двигателем (+ аккумулятор) |
| F19 | 7,5 | Компрессор кондиционера |
| F20 | 30 | Насос омывателя фар |
| F21 | 15 | Топливный насос |
| F22 | 20 | Ли. система (первичные услуги) |
| F23 | 30 | Электромагнитные клапаны ABS |
| F24 | 15 | АКПП 8 (* ключ) |
| F30 | I5 | Передние противотуманные фары |
