Предохранители и реле Fiat Ulysse II (2003-2010)
Схемы относятся к указанным годам и вариантам Fiat Ulysse II (2003-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Ulysse II 2003-2010 гг.
Предохранители прикуривателя (розетки) в Fiat Ulysse II являются предохранитель №7 (прикуриватель) в блоке предохранителей вещевого ящика и предохранители №39 (электророзетка 12В 3-го ряда сзади) и №40 (электророзетка 12В сиденья водителя) в лючке на полу.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Предохранители находятся в трех блоках предохранителей, расположенных соответственно:

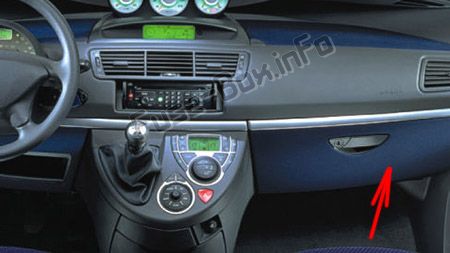

в бардачке
чтобы получить к нему доступ, снимите защитную крышку A

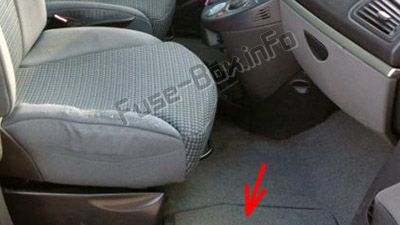

в люке на полу перед пассажирским сиденьем, рядом с аккумулятором
чтобы получить к нему доступ, снимите защитную крышку B

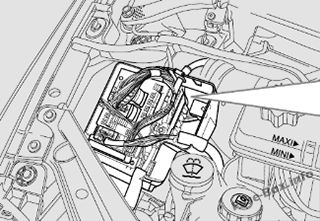

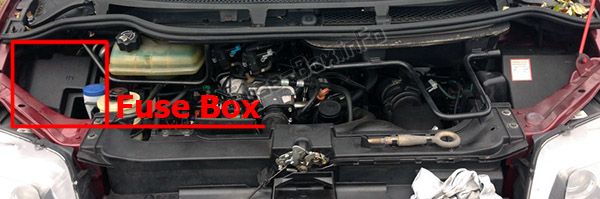

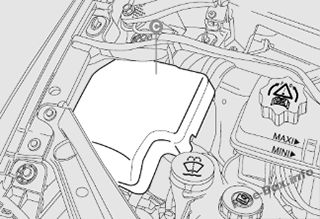

в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей

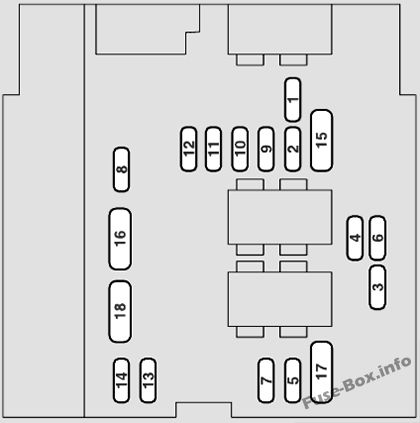

Моторного отсека
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | 10 | Выключатель фонарей заднего хода, ксеноновые фары, управление электровентилятором, уровень охлаждающей жидкости двигателя, обогрев дизельного фильтра, свечи предварительного подогрева, система контроля скорости, датчик расхода воздуха |
| 2 | 15 | Топливный насос, рециркуляция отработавших газов и система управления турбокомпрессором |
| 3 | 10 | АБС, ЕСП |
| 4 | 10 | Блок питания с ключом для главного электронного блока управления |
| 5 | 10 | Система фильтрации твердых частиц |
| 6 | 15 | Передние противотуманные фары |
| 7 | 20 | Омыватели фар |
| 8 | 20 | Реле питания главного электронного блока управления реле электровентилятора, электромагнитного клапана регулировки давления дизеля и рециркуляции отработавших газов |
| 9 | 15 | Левая фара ближнего света корректор фар |
| 10 | 15 | Правая фара ближнего света |
| 11 | 10 | Левая фара дальнего света |
| 12 | 10 | Правая фара дальнего света |
| 13 | 15 | Horn |
| 14 | 10 | Насос очистителя ветрового стекла - очиститель заднего стекла |
| 15 | 30 | Лямбда-зонд, форсунки, свечи зажигания, электромагнитный клапан адсорбера, электромагнитный клапан ТНВД |
| 17 | 30 | Дворники |
| 18 | 40 | Дополнительные вентиляторы |
| МАКСИ-ПРЕДОХРАНИТЕЛИ: | ||
| 50 | Электровентилятор (вторая скорость) | |
| 50 | АБС, ЕСП | |
| 30 | электровентилятор ЭСП | |
| 60 | Электропитание главного электронного блока управления 1 | |
| 70 | Источник питания главного электронного блока управления 2 | |
| 30 | Электровентилятор (первая скорость) | |
| 40 | Система Фиат КОД | |
| 50 | Дополнительные вентиляторы системы климат-контроля |
В бардачке
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | 10 | Задние противотуманные фары |
| 2 | 15 | Заднее стекло с обогревом |
| 4 | 15 | Питание главного электронного блока управления |
| 5 | 10 | Левый стоп-сигнал |
| 7 | 20 | Прожектор, прикуриватель, подсветка бардачка со стороны пассажира, зеркало заднего вида с автоматическим управлением |
| 9 | 30 | Передний люк, передний стеклоочиститель |
| 10 | 20 | Диагностический разъем |
| 11 | 15 | Электронная сигнализация, инфотелематическая система Connect, аудиосистема, многофункциональный дисплей, подрулевые переключатели, сажевый фильтр |
| 12 | 10 | Правый габаритный свет, подсветка номерного знака, подсветка системы климат-контроля, потолочное освещение (первый второй и третий ряд) |
| 14 | 30 | Система запирания дверей, Супер дверной замок |
| 15 | 30 | Стеклоочиститель заднего стекла |
| 16 | 5 | Электропитание системы подушек безопасности, электропитание главного электронного блока управления |
| 17 | 15 | Правый стоп-сигнал, третий стоп-сигнал, стоп-сигналы прицепа |
| 18 | 10 | Диагностический разъем питания, выключатель педали тормоза и сцепления |
| 20 | 10 | Источник питания звуковой системы для главного электронного блока управления |
| 22 | 10 | Левый габаритный свет; боковой свет прицепа |
| 23 | 15 | Электронная сирена |
| 24 | 15 | Питание датчика парковки для основного электронного блока управления |
| 26 | 40 | Обогрев заднего стекла |
В ведре на полу
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | 40 | Правая электрическая сдвижная дверь |
| 2 | 40 | Левая электрическая сдвижная дверь |
| 3 | 30 | Hi-Fi усилитель |
| 4 | — | Free |
| 29 | — | Free |
| 30 | — | Free |
| 31 | — | Free |
| 32 | 25 | Сиденье водителя с электрорегулировкой |
| 33 | 25 | Пассажирское сиденье с электрорегулировкой |
| 34 | 20 | Люк третьего ряда |
| 35 | 20 | Люк второго ряда |
| 36 | 10 | Пассажирское сиденье с подогревом |
| 37 | 10 | Водительское сиденье с подогревом |
| 38 | 15 | Детское безопасное электрическое устройство |
| 39 | 20 | Электрическая розетка 12 В для третьего ряда сзади |
| 40 | 20 | Водительское сиденье электрическая розетка 12В |
