Предохранители и реле Fiat Tipo (2016-2019..)
Схемы относятся к указанным годам и вариантам Fiat Tipo (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Tipo 2016-2019..
Оглавление
Расположение блока предохранителей
Моторного отсека

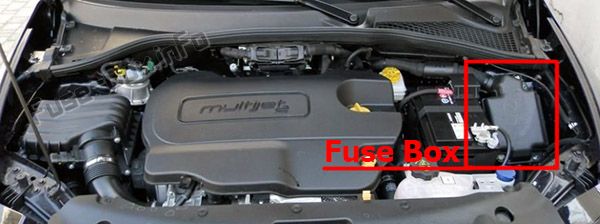

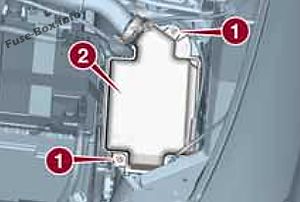

Блок предохранителей расположен сбоку от аккумуляторной батареи.
Номер, идентифицирующий электрический компонент, соответствующий каждому предохранителю, указан на крышке.
Приборная доска

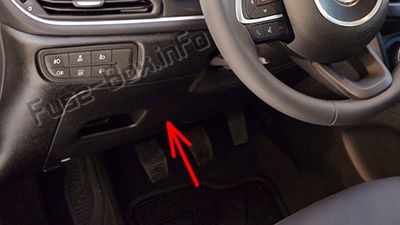

Версия с левым рулем: блок предохранителей расположен с левой стороны рулевой колонки.
Для доступа к предохранителям снимите защелкивающуюся крышку, потянув на себя.

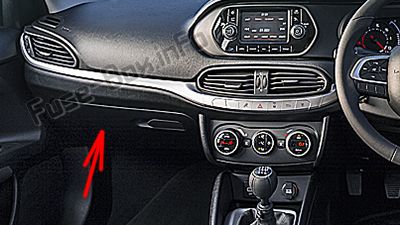

Версия с правым рулем: Блок управления расположен с левой стороны за бардачком.
Для доступа к блоку управления переверните бардачок, освободив фиксаторы блокировки 1.

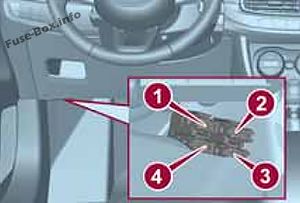

Блок управления под приборной панелью
Блок управления расположен с левой стороны под приборной панелью.
Блок предохранителей в багажнике
4-дверный:
5-дверный/универсал:
Откройте заднюю крышку/дверь багажника, затем сдвиньте часть внутренней крышки и получите доступ к предохранителям в блоке предохранителей.
Схемы блока предохранителей
2016, 2017, 2018

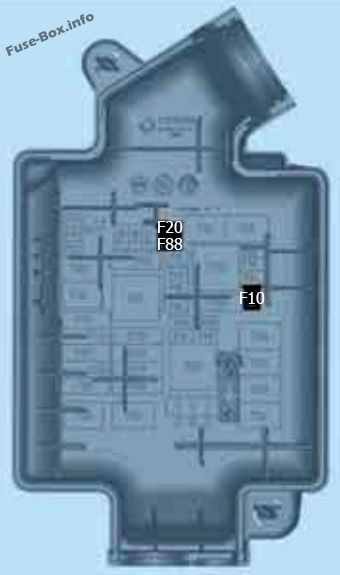

Моторного отсека
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F10 | 15 | Двухцветный рожок |
| F85 | 10 | Поясничная регулировка сиденья водителя |
| F88 | 7.5 | Обогрев зеркал |
| F20 | 30 | Обогрев заднего стекла |

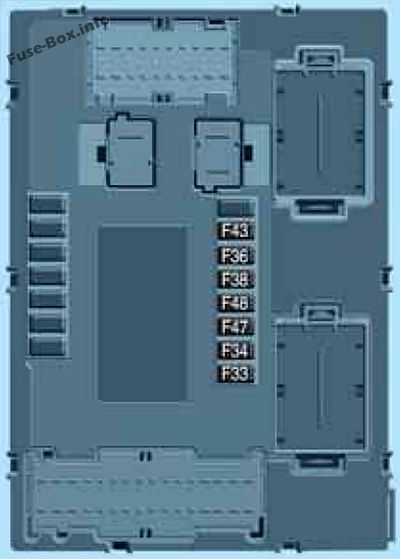

Приборная доска
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F47 | 25 | Передний электростеклоподъемник (со стороны водителя) |
| F48 | 25 | Передний электростеклоподъемник (со стороны пассажира) |
| F36 | 15 | Поставка для системы Uconnect™, системы климат-контроля, системы EOBD, порта USB/AUX, органов управления на рулевом колесе. |
| F38 | 20 | Устройство Dead Lock (отпирание двери со стороны водителя для версий/рынков, где предусмотрено)/отпирание дверей/центральный замок/электрическое отпирание заднего люка |
| F43 | 20 | Насос омывателя ветрового стекла |
| F33 | 25 | Задний левый электростеклоподъемник |
| F34 | 25 | Задний правый электростеклоподъемник |
Под приборной панелью
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| 1 | 7.5 | Отпирание передней двери (со стороны водителя) |
| 2 | 7.5 | Отпирание передней двери (со стороны пассажира) |
| 3 | 7.5 | Разблокировка задней двери (левая) |
| 4 | 7.5 | Отпирание задней двери (правой) |

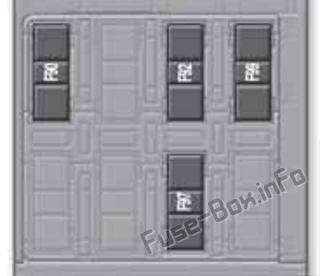

Багажное отделение
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F97 | 15 | Задняя розетка 12 В |
| F99 | 10 | Обогрев переднего сиденья водителя |
| F92 | 10 | Обогрев переднего сиденья со стороны пассажира |
| F90 | 10 | Регулировка поясничной опоры переднего сиденья водителя |
