Предохранители и реле Fiat Talento (2016-2019..)
Схемы относятся к указанным годам и вариантам Fiat Talento (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Схема предохранителей Fiat Talento 2016-2019..
Предохранители прикуривателя (розетки) в Fiat Talento являются предохранители №31 (прикуриватель, розетка дополнительного оборудования) и №40 (дополнительная задняя розетка) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

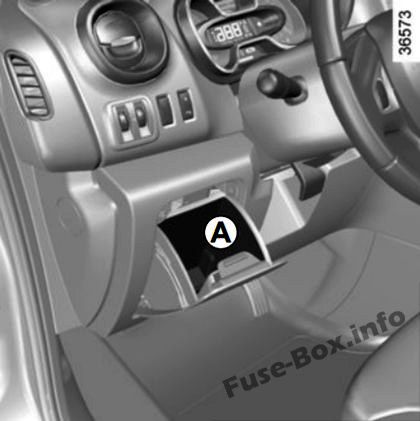

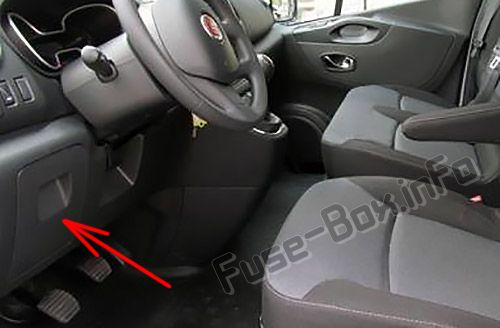

Блок предохранителей находится слева от рулевого колеса в вещевом отсеке.
Отсоедините хранилище A.
Схема блока предохранителей 2016, 2017, 2018
Схема блока предохранителей 2016, 2017, 2018
| № | Защищенный компонент |
|---|---|
| 1 | Зарядное устройство APC для автомобилей с электронным ключом |
| 2 | — |
| 3 | — |
| 4 | + аккумулятор для а/м с электронным ключом |
| 5 | Дополнительный кондиционер |
| 6 | Дополнительный обогрев кабины |
| 7 | Электрические зеркала заднего вида, дополнительный центральный блок адаптации |
| 8 | Обогрев зеркал заднего вида |
| 9 | Магнитола, мультимедийная система, зеркало заднего вида, диагностический разъем. |
| 10 | Предрасположенность к системе буксировки |
| 11 | Батарея таймера, центральный блок салона |
| 12 | Правые дневные ходовые огни, передние габаритные огни, правый дальний свет, левый ближний свет |
| 13 | Аварийная сигнализация, указатели поворотов |
| 14 | Блокировка открывающихся частей |
| 15 | Левые дневные ходовые огни, задние габаритные огни, левый дальний свет, правый ближний свет |
| 16 | Освещение номерного знака передние и задние противотуманные фары |
| 17 | Сигнализация, звуковые предупреждения, световые и стеклоочистители |
| 18 | Приборная доска |
| 19 | Обогреватель |
| 20 | Задний стеклоочиститель, насос стеклоомывателя, звуковой сигнал |
| 21 | Общее зарядное устройство APC |
| 22 | Фонари заднего хода |
| 23 | Стоп переключатель |
| 24 | Впрыск, зажигание |
| 25 | Подушка безопасности, замок рулевого колеса |
| 26 | Электростеклоподъемник пассажира |
| 27 | Усилитель руля |
| 28 | Стоп-сигналы |
| 29 | Зарядное устройство APC для автомобилей с электронным ключом |
| 30 | Общие вспомогательные |
| 31 | Прикуриватель, розетка для аксессуаров |
| 32 | Обогреватель |
| 33 | Стоп-сигналы, ABS, транспондер |
| 34 | Освещение салона, кондиционер |
| 35 | Стартер для автомобилей с электронным ключом |
| 36 | Задний стеклоочиститель |
| 37 | Электромагнитное предупреждение |
| 38 | Дополнительная розетка в багажном отделении |
| 39 | Электродвигатель стеклоподъемника водителя |
| 40 | Дополнительный задний разъем питания |
| 41 | стартер БКМ |
| 42 | Сиденья с подогревом |
| 43 | Тахограф |
| 44 | Передний стеклоочиститель |
| 45 | Отопление и климат-контроль |
