Предохранители и реле Fiat Strada (2007-2017)
Схемы относятся к указанным годам и вариантам Fiat Strada (2007-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Схема предохранителей Fiat Strada 2007-2017
Предохранитель прикуривателя (розетка) в Fiat Strada предохранитель F44 в блоке предохранителей панели приборов.
Оглавление
Расположение автобусной будки
Расположение автобусной будки
Моторного отсека

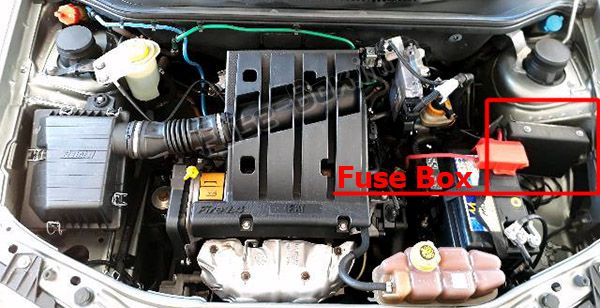

Блок предохранителей находится в моторном отсеке (справа).
Пассажирский отсек

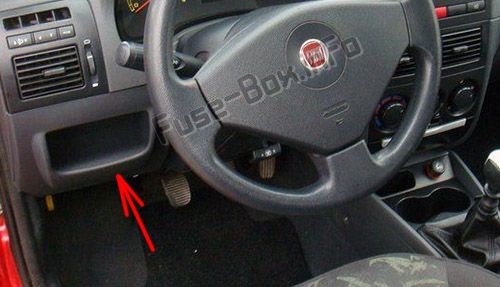

Блок предохранителей расположен с левой стороны приборной панели за вещевым отсеком.
Схемы блока предохранителей
Схемы блока предохранителей

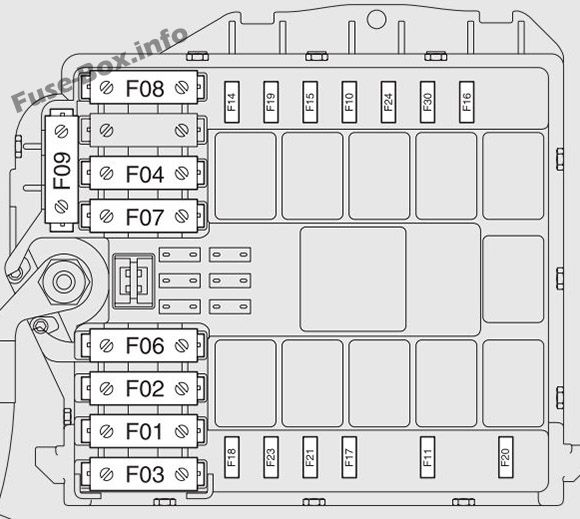

Моторного отсека
| № | Ампер рейтинг | Устройство защищено |
|---|---|---|
| F00 | 60 | Подогрев штекера |
| F01 | 70 | Блок предохранителей приборной панели - базовый |
| F02 | 40 | Блок предохранителей на приборной панели - опционально |
| F03 | 20 | Замок зажигания |
| F04 | 50 | Противоскользящая система |
| F06 | 30/40 | Одна скорость — первая скорость вентилятора радиатора |
| F07 | 40/60 | Одна скорость — вторая скорость вентилятора радиатора |
| F08 | 40 | Вентилятор климат-контроля |
| F10 | 15 | Horn |
| F11 | 15 | Генератор спидометра, электромагнитный клапан адсорбера, блок управления подогревом вторичных нагрузок, система управления двигателем |
| F14 | 10 | Правая фара дальнего света |
| F15 | 10 | Левая фара дальнего света |
| F16 | 7,5 | Блок управления двигателем, переключатель реле системы управления двигателем, переключатель дистанционного управления системой охлаждения двигателя |
| F17 | 10 | Блок управления двигателем (подача), блок электромагнитных клапанов дизельного насоса |
| F18 | 7,5 | Блок управления двигателем |
| F19 | 7,5 | Компрессор климат-контроля |
| F20 | 20 | Фильтр с подогревом |
| F21 | 15 | Топливный насос, система отключения |
| F23 | 15 | Дополнительные фары |
| F24 | 10 | С зажиганием +15 положительный полюс |
| F30 | 15 | Противотуманные огни |

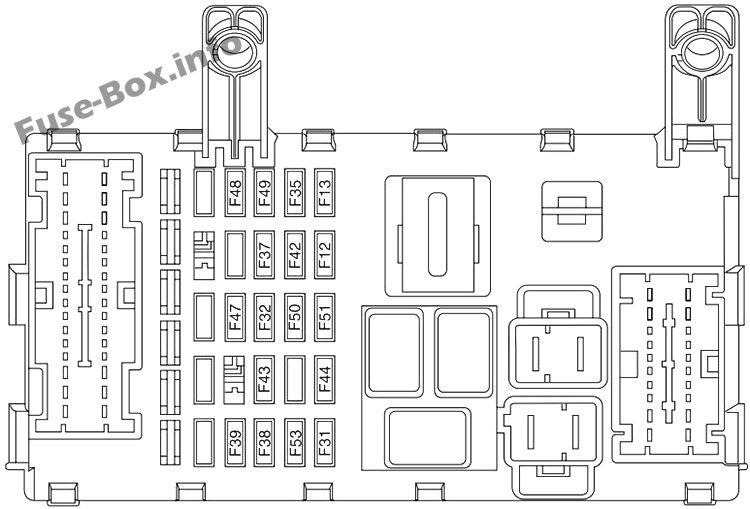

Пассажирский салон
| № | Ампер крысиный [A] | Устройство защищено |
|---|---|---|
| F12 | 15 | Правый ближний свет |
| F13 | 15 | Левая фара ближнего света корректор положения фар |
| F31 | 7,5 | Питание катушек выключателя реле фонарей заднего хода в блоке предохранителей моторного отсека, система климат-контроля с ручным управлением |
| F32 | 15 | +30 управление внешним освещением |
| F35 | 10 | Питание выключателя стоп-сигналов (сигнал NC) |
| F37 | 10 | Стоп-сигналы, узел панели приборов |
| F3S | 20 | Центральный замок |
| F39 | 15 | +30 питание для потолочного освещения освещение перчаточного ящика, радио |
| F42 | 7,5 | Блок управления АБС |
| F43 | 30 | Стеклоочиститель, двухходовой насос |
| F44 | 20 | Розетка - прикуриватель |
| F47 | 30 | Передний левый электростеклоподъемник |
| F48 | 30 | Передний правый электростеклоподъемник |
| F49 | 7,5 | +15 услуг по поставке магнитолы, электрозеркал, центрального и бокового освещения панели управления, электроподсветки управления зеркалами |
| F50 | 7,5 | Система подушек безопасности |
| F51 | 7,5 | + питание для подсветки номерного знака, подсветки управления отопителем, розетка - подсветка прикуривателя, подсветка магнитолы |
| F53 | 10 | Указатели поворотов, аварийная сигнализация, узел панели приборов |
