Предохранители и реле Fiat Seicento / 600 (2007-2010)
Схемы относятся к указанным годам и вариантам Fiat Seicento / 600 (2007-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Seicento/600 2007-2010
Предохранитель прикуривателя (розетки) в Fiat Seicento (600) предохранитель №24 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

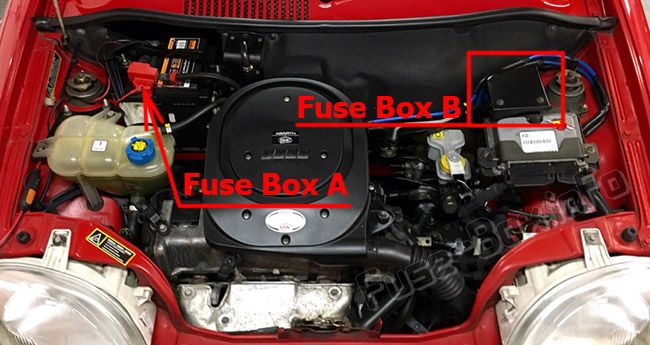

Моторного отсека
A блок предохранителей А находится с левой стороны моторного отсека за аккумуляторной батареей.
A блок предохранителей В с тремя другими предохранителями находится в моторном отсеке с правой стороны.
Чтобы добраться до предохранителей, ослабьте две гайки A и снимите крышку B.
Пассажирский салон

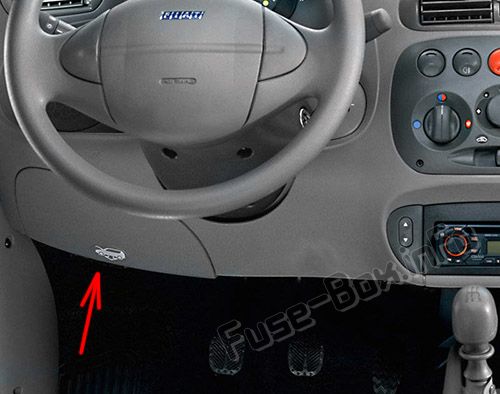

Блок предохранителей находится слева от руля.

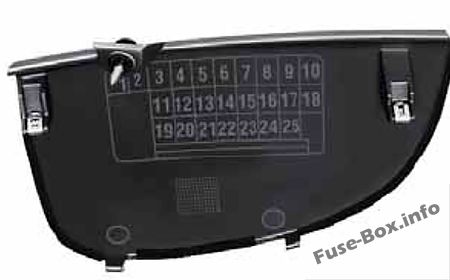

Чтобы добраться до блока предохранителей, ослабьте винт В, крепящий крышку А.
Схемы блока предохранителей

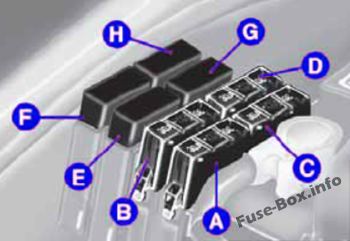

Моторный отсек, блок предохранителей А
| № | Номинальный ток [А] | Описание |
|---|---|---|
| A | 30 | Блок управления впрыском |
| B | 40 | Замок зажигания |
| C | 30 | Вентилятор охлаждения двигателя |
| D | 60 | Питание блока предохранителей на приборной панели |
| E | 30 | Система климат-контроля |
| F | 30 | Дополнительные силовые цепи |
| G | 40 | Электроусилитель руля |
| H | 60 | ABS |
Моторный отсек, блок предохранителей B
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | 7,5 | Fiat CODE и блок управления (+30) |
| 2 | 15 | Вспомогательные агрегаты системы впрыска и вспомогательные агрегаты системы климат-контроля |
| 3 | 7,5 | Fiat CODE и электронный блок управления впрыском (15/54) |
Пассажирский салон
| № | Описание | Номинальный ток [А] |
|---|---|---|
| 1 | Система блокировки дверей | 15 |
| 2 | Электрические окна | 25 |
| 3 | АБС (+15) | 10 |
| 4 | Передний правый подфарник | 10 |
| 4 | Левый задний фонарь | 10 |
| 4 | Подсветка левого номерного знака | 10 |
| 5 | Передний левый подфарник | 10 |
| 5 | Правый задний фонарь | 10 |
| 5 | Подсветка правого номерного знака | 10 |
| 6 | Левая фара ближнего света | 10 |
| 6 | Регулятор света фар | 10 |
| 7 | Правая фара ближнего света | 10 |
| 8 | Левая фара дальнего света | 10 |
| 9 | Правая фара дальнего света | 10 |
| 9 | Контрольная лампа дальнего света фар | 10 |
| 10 | Электроусилитель руля (+15) | 10 |
| 11 | Люк на крыше | 20 |
| 12 | Мощность катушки реле | 7,5 |
| 13 | Стебли: управление светом | 20 |
| 14 | Обогрев заднего стекла | 20 |
| 15 | Потолочный светильник | 15 |
| 15 | Звуковая система + аккумулятор | 15 |
| 15 | Панель приборов (+30) | 15 |
| 16 | Сигнальные огни | 10 |
| 17 | Horn | 15 |
| 18 | Задний противотуманный фонарь | 10 |
| 19 | Передние противотуманки | 15 |
| 20 | Стебли: общие | 20 |
| 21 | Левый стоп-сигнал | 10 |
| 21 | Правый стоп-сигнал | 10 |
| 21 | Дополнительный стоп-сигнал (3-й стоп-сигнал) | 10 |
| 21 | Фонарь заднего хода | 10 |
| 22 | Указатели поворота | 10 |
| 22 | Панель приборов (+15) | 10 |
| 23 | Система подушек безопасности | 10 |
| 24 | Зажигалка | 25 |
| 24 | Вентилятор салона | 25 |
| 25 | Стеклоочиститель/омыватель ветрового стекла | 20 |
