Предохранители и реле Fiat Sedici (2006-2014)
Схемы относятся к указанным годам и вариантам Fiat Sedici (2006-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Sedici 2006-2014 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

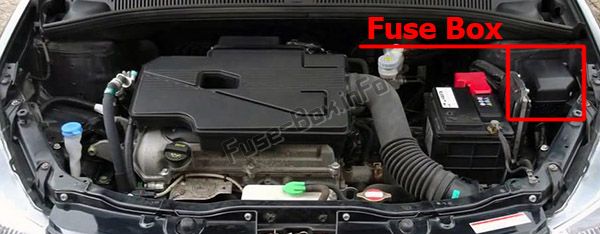

Моторного отсека
Блок предохранителей находится в моторном отсеке

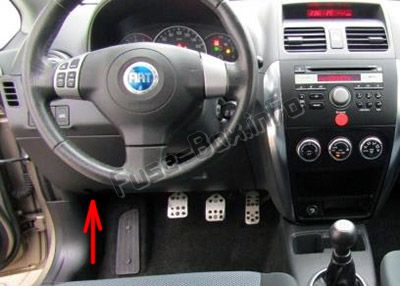

Приборная доска

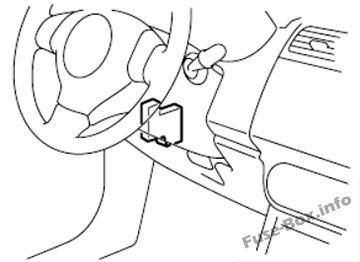

Предохранители расположены под приборной панелью со стороны водителя.
Снимите крышку блока предохранителей, потянув ее.
Схемы блока предохранителей
Схемы блока предохранителей

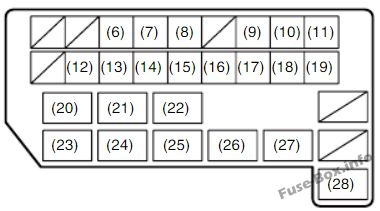

Моторный отсек, Бензиновый двигатель
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | 80 | Вся электрическая нагрузка |
| 2 | 50 | Стеклоподъемники, Зажигание, Стеклоочиститель, Стартер |
| 3 | 50 | Задний фонарь, Обогрев заднего стекла, Замок двери. Опасность / Рог, Купол |
| 4 | 80 | Отопитель, Воздушный компрессор, Усилитель руля |
| 5 | 15 | Вентилятор радиатора, Противотуманные фары, Головной свет |
| 6 | 15 | Предохранитель головного света (правого) |
| 7 | 15 | Предохранитель головного света (левого) |
| 8 | 20 | Предохранитель передних противотуманных фар |
| 9 | 60 | Предохранитель модуля управления усилителем руля |
| 10 | 40 | Предохранитель блока управления АБС |
| 11 | 30 | Предохранитель вентилятора радиатора |
| 12 | 30 | Предохранитель блока управления АБС |
| 13 | 30 | Предохранитель пускового двигателя |
| 14 | 50 | Предохранитель замка зажигания |
| 15 | 30 | Предохранитель вентилятора вентилятора |
| 16 | 20 | Предохранитель воздушного компрессора |
| 17 | 15 | Предохранитель двигателя дроссельной заслонки |
| 18 | 15 | Предохранитель автоматической коробки передач (при наличии) |
| 19 | 15 | Предохранитель впрыска топлива |
| 20 | — | Предохранитель автоматической коробки передач (при наличии) |
| 21 | — | Реле воздушного компрессора |
| 22 | — | Реле топливного насоса |
| 23 | — | Реле вентилятора конденсатора |
| 24 | - | Реле передних противотуманных фар |
| 25 | — | Реле двигателя дроссельной заслонки |
| 26 | — | ФИ ГЛАВНАЯ |
| 27 | — | Реле пускового двигателя |
| 28 | — | Реле вентилятора радиатора |

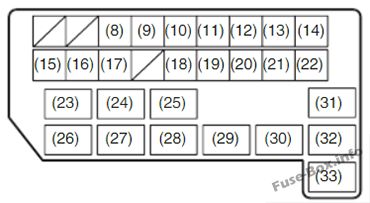

Моторный отсек, дизельный двигатель
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | 80 | Glow |
| 2 | 30 | Подогреватель топлива |
| 3 | 140 | Вся электрическая нагрузка |
| 4 | 50 | Легкий |
| 5 | 30 | Подогреватель |
| 6 | 30 | Подогреватель |
| 7 | 30 | Подогреватель |
| 8 | 15 | Предохранитель головного света (правого) |
| 9 | 15 | Предохранитель головного света (левого) |
| 10 | 20 | Предохранитель передних противотуманных фар |
| 11 | 50 | Зажигание |
| 12 | 60 | Предохранитель модуля управления усилителем руля |
| 13 | 40 | Предохранитель блока управления АБС |
| 14 | 30 | Предохранитель вентилятора радиатора |
| 15 | 30 | Предохранитель блока управления АБС |
| 16 | 30 | Предохранитель пускового двигателя |
| 17 | 50 | Зажигание |
| 18 | 30 | Предохранитель вентилятора вентилятора |
| 19 | 10 | Предохранитель воздушного компрессора |
| 20 | 20 | Предохранитель топливного насоса |
| 21 | 30 | Предохранитель вентилятора конденсатора |
| 22 | 20 | Предохранитель впрыска топлива |
| 23 | — | Реле дополнительного отопителя 3 |
| 24 | — | Реле воздушного компрессора |
| 25 | — | Реле топливного насоса |
| 26 | — | Реле вентилятора конденсатора |
| 27 | — | Реле передних противотуманных фар |
| 28 | — | Реле дополнительного отопителя 2 |
| 29 | — | Реле дополнительного нагревателя |
| 30 | — | Реле пускового двигателя |
| 31 | — | Реле вентилятора радиатора |
| 32 | — | Реле вентилятора радиатора |
| 33 | — | Реле вентилятора радиатора |
| 34 | — | Подогреватель топлива |
| 35 | — | Основной впрыск топлива |
| 36 | 10 | EPI |
| 37 | 10 | Впрыск топлива |
| 38 | 15 | ИНЖ Видеорегистратор |

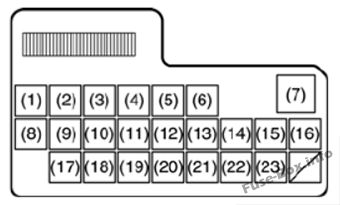

Приборная доска
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 2 | 15 | Катушка зажигания |
| 3 | 10 | Резервный свет |
| 4 | 10 | метр |
| 5 | 15 | Аксессуар |
| 6 | 15 | Аксессуар 2 |
| 7 | 30 | Электростеклоподъемник |
| 8 | 30 | щетка стеклоочистителя |
| 9 | 10 | ИГ1 СИГ |
| 10 | 15 | Воздушная подушка |
| 11 | 10 | Антиблокировочная тормозная система |
| 12 | 10 | Задний свет |
| 13 | 10 | Стоп-сигнал |
| 14 | 20 | Замок |
| 15 | 15 | 4WD свет |
| 16 | 10 | ST SIG |
| 17 | 15 | Подогрев сиденья |
| 18 | 10 | ИГ 2 СИГ |
| 19 | 10 | Задний противотуманный фонарь |
| 20 | 15 | Dome |
| 21 | 30 | Задний обогреватель |
| 22 | 15 | Рог / Опасность |
| 23 | 10 | Звуковой сигнал/аварийный сигнал Fiat CODE (иммобилайзер) |
