Предохранители и реле Fiat Scudo (2007-2016)
Схемы относятся к указанным годам и вариантам Fiat Scudo (2007-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Scudo 2007-2016
Предохранитель прикуривателя (розетки) в Fiat Scudo предохранитель F9 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

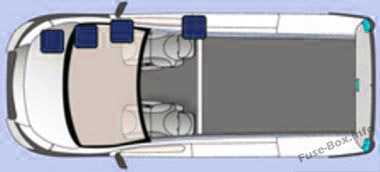

Расположение блока предохранителей
Предохранители сгруппированы в три блока на приборной панели, в моторном отсеке и на плюсовой клемме аккумуляторной батареи.

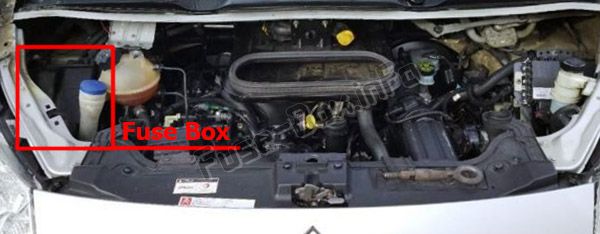

Моторного отсека
Отсоедините и переверните блок предохранителей вверх дном, чтобы получить доступ.

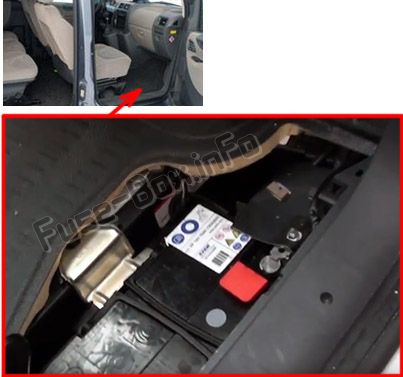

Блок предохранителей в салоне (на аккумуляторе)
Отцепите крышку аккумуляторного отсека, снимите клемму красного аккумулятора (+)

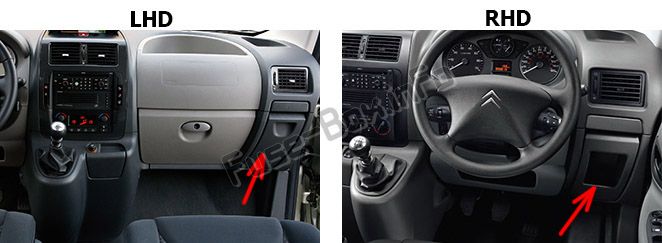

Блок предохранителей на приборной панели
Он расположен в передней панели с правой стороны (за вещевым ящиком, выдвижной).
Наклоните отсек для предметов и с усилием выдвиньте его, чтобы получить доступ к предохранителям.
Схемы блока предохранителей
Схемы блока предохранителей

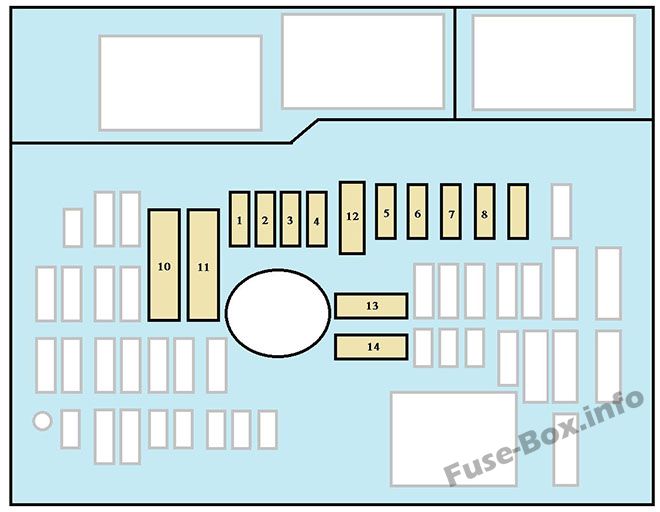

Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| № | Номинальный ток [А] | Пользователи |
|---|---|---|
| F1 | 20 | Блок управления двигателем, устройство подачи топлива и воздуха, блок вентилятора |
| F2 | 15 | Horn |
| F3 | 10 | Насос омывателя ветрового и заднего стекол |
| F4 | 20 | Насос омывателя фар |
| F5 | 15 | Устройство подачи топлива |
| F6 | 10 | Вторичный контакт педали тормоза, гидроусилитель руля |
| F7 | 10 | АБС/ЭСП |
| F8 | 20 | Замок зажигания |
| F9 | 10 | Главный контакт педали тормоза |
| F10 | 30 | Устройство подачи топлива и воздуха |
| F11 | 40 | Передняя вентиляция |
| F12 | 30 | Дворники |
| F13 | 40 | Блок управления коммунальными услугами |
| F14 | 30 | Free |

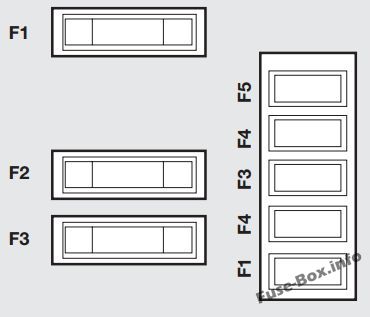

Предохранители на аккумуляторе
| № | Номинальный ток [А] | Пользователи |
|---|---|---|
| F1 | 30 | Система обогрева сидений |
| F2 | — | Розетка 12В - сиденья третьего ряда (комбинированная фурнитура) |
| F3 | 40/50 | Блок управления услугами прицепа и (где предусмотрено) блок управления панелью управления защитой рабочих |
| F4 | — | Free |
| F36 | 15 | Замки для распашных дверей |
| F37 | 10 | Замки для распашных дверей |
| F3S | 20 | Стеклоочиститель заднего стекла на распашной двери |
| F39 | — | Вентиляция задней части салона (комбинированная арматура) |
| F40 | 5 | Складывающиеся зеркала |
Дополнительный блок предохранителей
| № | Номинальный ток [А] | Пользователи |
|---|---|---|
| F1 | 15 | Free |
| F2 | 15 | Дополнительный генератор и контактное реле |
| F3 | 15 | Мощность прицепа |
| F4 | 15 | Постоянная мощность для преобразователей |
| F5 | 40 | Сигнальные огни |

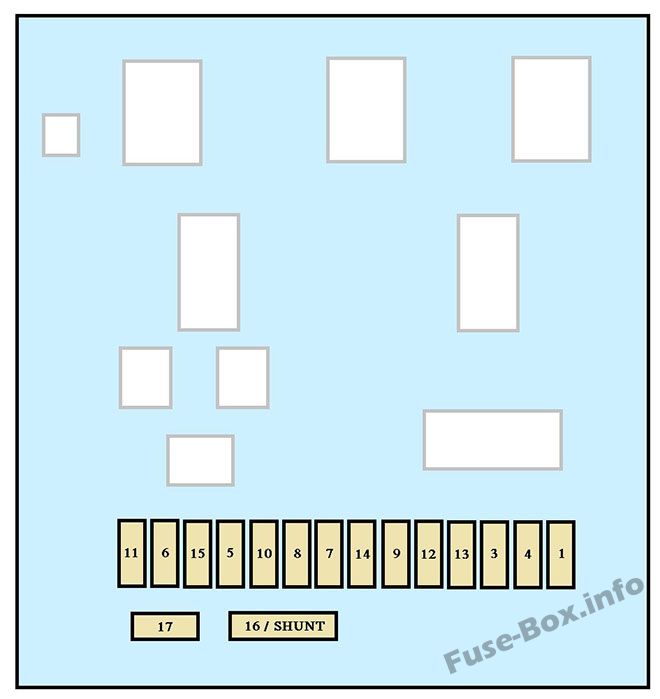

Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели
| № | Номинальный ток [А] | Пользователи |
|---|---|---|
| F1 | 15 | Стеклоочиститель заднего стекла |
| F2 | — | Free |
| F3 | 5 | Блок управления подушками безопасности |
| F4 | 10 | Корректор фар, диагностический разъем, блок управления ESP, вентиляция, насос сажевого фильтра, датчик рулевого управления |
| F5 | 30 | Зеркало заднего вида с электроприводом, электростеклоподъемник пассажира |
| F6 | 30 | Электростеклоподъемник переднего окна |
| F7 | 5 | Потолочные светильники, подсветка перчаточного ящика |
| F8 | 20 | Многофункциональный дисплей, сирена противоугонной сигнализации, звуковая система, CD-чейнджер, радиотелефон, блок управления услугами прицепа, пульт управления защитой рабочих |
| F9 | 10 | Прикуриватель, розетка в багажном отделении |
| F10 | 30 | Задняя декоративная планка, пусковое устройство, панель приборов |
| F11 | 15 | Диагностический разъем, блок управления противоугонной системой |
| F12 | 15 | Kit main libre, блок управления подушками безопасности |
| F13 | 5 | Блок управления системами двигателя, блок управления системами прицепа |
| F14 | 15 | Датчик дождя, панель приборов с автоматическим акклиматизатором, вентиляция задней части салона (комбинированная комплектация) |
| F15 | 30 | Запирание/отпирание двери |
| F16 | — | Free |
| F17 | 40 | Обогрев заднего стекла и обогрев наружных зеркал заднего вида |
