Предохранители и реле Fiat Qubo / Fiorino (2008-2018)
Схемы относятся к указанным годам и вариантам Fiat Qubo / Fiorino (2008-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Qubo, Fiorino 2008-2018
Предохранители прикуривателя (розетки) в Fiat Qubo / Fiorino Это предохранители F15, F85 в блоке предохранителей в моторном отсеке и предохранители F94, F96 в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Моторного отсека

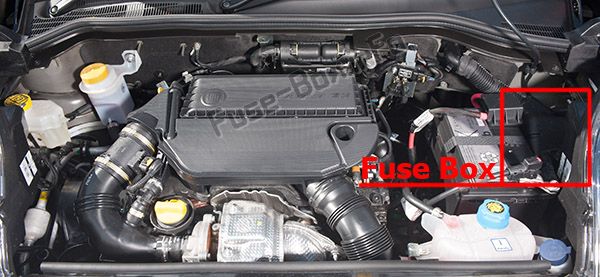

Блок предохранителей находится с правой стороны двигателя.
Снятие крышки:

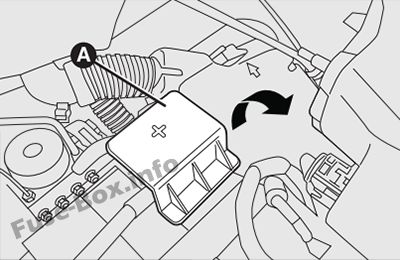

– снимите защитную крышку А с плюсовой клеммы аккумулятора, подняв ее вверх;

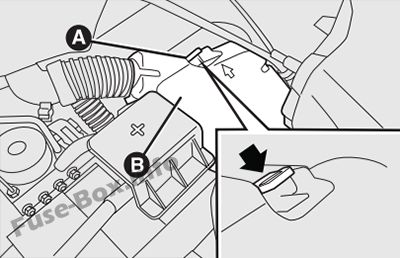

– нажмите на язычок А и снимите защитную крышку блока предохранителей В;

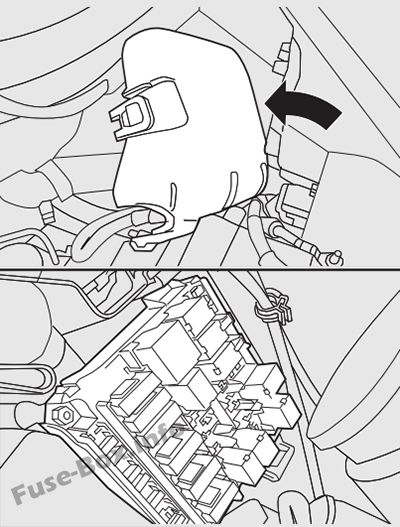

– сдвиньте крышку в сторону фары, повернув ее против часовой стрелки (как показано стрелкой), а затем снимите ее;
– таким образом можно получить доступ к блоку предохранителей.

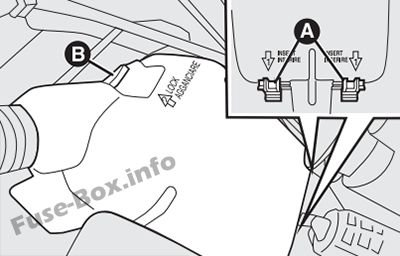

Установка крышки блока предохранителей:
– вставьте два выступа А в соответствующие гнезда на блоке предохранителей;
– закрепите язычок B в соответствующем гнезде до щелчка.

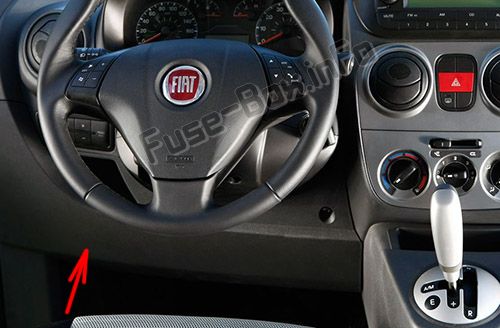

Пассажирский салон

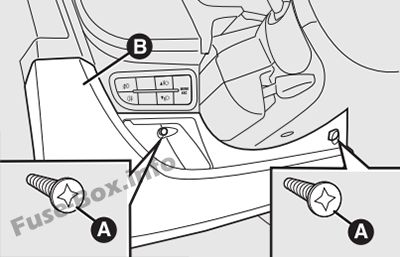

Ослабьте два винта А с помощью металлической вставки ключа зажигания и снимите крышку В.
Схемы блока предохранителей
Схемы блока предохранителей
2014, 2015, 2016

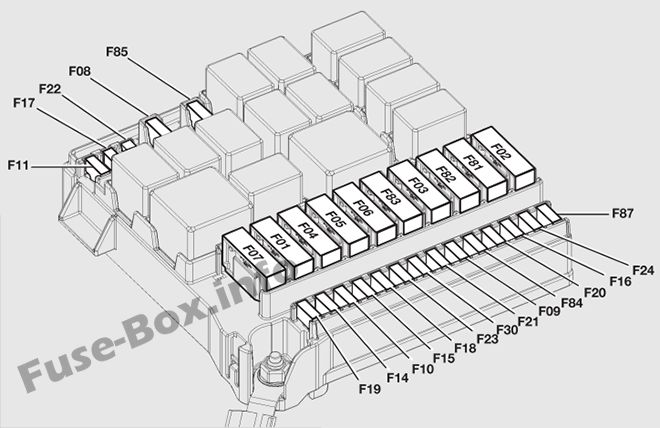

Моторного отсека
| № | AMPS | ЗАЩИЩЕННОЕ УСТРОЙСТВО |
|---|---|---|
| F09 | 15 | Запасной (прицепной комплект) |
| F10 | 10 | Рога |
| F14 | 15 | Фары дальнего света |
| F15 | - | Запасной |
| F19 | 7.5 | Компрессор кондиционера |
| F20 | 30 | Обогрев заднего стекла, обогрев зеркал |
| F21 | 15 | Топливный насос |
| F30 | 15 | Противотуманные огни |
| F08 | - | Запасной |
| F85 | 30 | Прикуриватель/Розетка в салоне/Подогрев сидений |
| F87 | 7.5 | + 15 фонарей заднего хода/расходомер воздуха/датчик воды в топливе/катушки реле T02, T05, TI4, TI7 и TI9 |

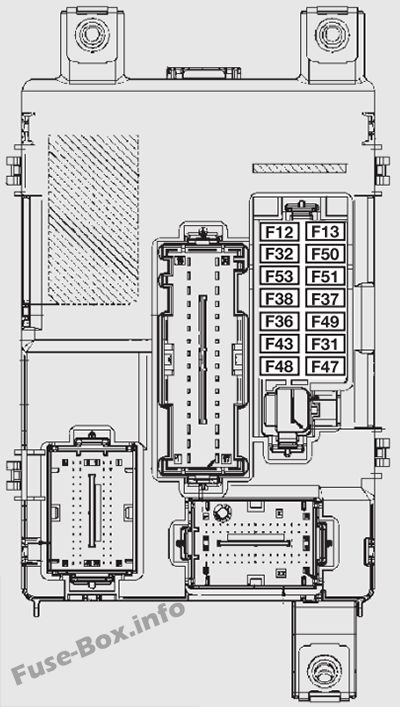

Пассажирский салон
| № | AMPS | ЗАЩИЩЕННОЕ УСТРОЙСТВО |
|---|---|---|
| F12 | 7.5 | Освещение солнцезащитного козырька (со стороны пассажира) |
| F13 | 7.5 | Ближний свет (со стороны водителя)/Корректор фар |
| F31 | 5 | Катушки реле INT/A SCM |
| F32 | 7.5 | Внутреннее освещение по времени |
| F36 | 10 | Системный узел радио Bluetooth/узел Blue&Me/диагностический разъем EOBD/ ЭБУ объемной сигнализации/ЭБУ сирены сигнализации |
| F37 | 5 | Узел панели приборов/управление стоп-сигналами (НО) |
| F38 | 20 | Приводы замков дверей/багажников |
| F43 | 15 | Двунаправленный насос омывателя ветрового стекла/омывателя заднего стекла |
| F47 | 20 | Передний электростеклоподъемник (со стороны водителя) |
| F48 | 20 | Передний электростеклоподъемник (со стороны пассажира) |
| F49 | 5 | Контрольные лампы/ЭБУ парковочных датчиков/Электропривод боковых зеркал/ЭБУ объемной сигнализации |
| F51 | 5 | INT Радиоузел/ЭБУ системы Bluetooth/узел Blue&Me/Электропривод боковых зеркал заднего вида/Выключатель сцепления/Управление стоп-сигналами (NC) |
| F53 | 5 | Узел панели приборов |
| F41 | 7.5 | Обогреватели наружных зеркал |
| F45 | - | Запасной |
| F46 | - | Запасной |
| F90 | - | Запасной |
| F91 | - | Запасной |
| F92 | - | Запасной |
| F93 | - | Запасной |
| F94 | 15 | Прикуриватель/розетка в салоне |
| F95 | - | Запасной |
| F96 | 15 | Прикуриватель/розетка в салоне |
| F97 | 10 | Обогрев переднего сиденья (водительское) |
| F98 | 10 | Обогрев переднего сиденья (пассажирский) |
2017
Моторного отсека
| № | AMPS | ЗАЩИЩЕННОЕ УСТРОЙСТВО |
|---|---|---|
| F09 | 15 | Запасной (прицепной комплект) |
| F09 | 10 | Электромагнитные клапаны системы метана (CNG) |
| F10 | 10 | Рога |
| F14 | 15 | Фары дальнего света |
| F15 | 15 | Задняя розетка |
| F19 | 7.5 | Компрессор кондиционера |
| F20 | 30 | Обогрев заднего стекла, обогрев зеркал |
| F21 | 15 | Топливный насос |
| F08 | 15 | Противотуманные огни |
| F85 | 30 | Прикуриватель/Розетка в салоне/Подогрев сидений |
| F87 | 7.5 | +15 фонарей заднего хода/расходомер воздуха/датчик воды в топливе/катушки реле T02, T05, TI4, TI7 и TI9 (версия 1.4) |
| F87 | 5 | Датчик заряда аккумулятора IBS для системы Start&Stop (1.3 Multijet с Start&Stop) |
Пассажирский салон
| № | AMPS | ЗАЩИЩЕННОЕ УСТРОЙСТВО |
|---|---|---|
| F12 | 7.5 | Ближний свет фар (со стороны пассажира) |
| F13 | 7,5/50 | Ближний свет фар (со стороны водителя)/корректор положения фар |
| F31 | 5 | Катушки реле INT/A SCM |
| F32 | 7.5 | Освещение салона по времени (опция) |
| F36 | 10 | Узел радиосистемы Bluetooth fi/узел Blue&Me/диагностический разъем EOBD/ЭБУ объемной сигнализации/ЭБУ сирены сигнализации |
| F37 | 5 | Узел панели приборов/управление стоп-сигналами (НО) |
| F38 | 20 | Приводы замков дверей/багажного отделения (опция) |
| F43 | 15 | Двунаправленный насос омывателя ветрового стекла/омывателя заднего стекла |
| F47 | 20 | Передний электростеклоподъемник (со стороны водителя) (опция) |
| F48 | 20 | Передний электростеклоподъемник (со стороны пассажира) (опция) |
| F49 | 5 | Контрольные лампы/ЭБУ парковочных датчиков/Электропривод боковых зеркал/ЭБУ объемной сигнализации |
| F51 | 7.5 | INT Радиоузел/ЭБУ Bluetooth-системы/Узел Blue&Me™/Электропривод боковых зеркал заднего вида/Выключатель сцепления/Управление стоп-сигналами (NC) |
| F53 | 5 | Узел панели приборов |
| F41 | 7.5 | Обогреватели наружных зеркал |
| F45 | - | Запасной |
| F46 | - | Запасной |
| F90 | - | Запасной |
| F91 | - | Запасной |
| F92 | - | Запасной |
| F93 | - | Запасной |
| F94 | 15 | Прикуриватель/розетка в салоне |
| F95 | - | Запасной |
| F96 | 15 | Прикуриватель/розетка в салоне |
| F97 | 10 | Обогрев переднего сиденья (со стороны водителя) |
| F98 | 10 | Обогрев переднего сиденья (со стороны пассажира) |
2018
Моторного отсека
| № | АМПЕР | ЗАЩИЩЕННОЕ УСТРОЙСТВО |
|---|---|---|
| F09 | 10 | Запасной (прицепной комплект) |
| F09 | 10 | Электромагнитный клапан системы метана (CNG) |
| F10 | 10 | Рога |
| F14 | 15 | Фары дальнего света |
| F15 | 15 | Задняя розетка |
| F16 | 7.5 | Блок управления коробкой передач Dualogic и рычаг переключения передач (+ питание зажигания) |
| F19 | 7.5 | Компрессор кондиционера |
| F20 | 30 | Обогрев заднего стекла, обогрев зеркал |
| F21 | 15 | Топливный насос |
| F08 | 15 | Противотуманные огни |
| F82 | 30 | Блок питания помпы Dualogic™ (+ батарея) |
| F84 | 15 | Блок управления коробкой передач Dualogic™ (+ питание от аккумулятора) |
| F85 | 30 | Прикуриватель/Розетка в салоне/Подогрев сидений/USB APO |
| F87 | 5 | Датчик заряда аккумулятора IBS для системы Start&Stop (1.3 Multijet Euro 6 с Start&Stop) |
Пассажирский салон
| № | AMPS | ЗАЩИЩЕННОЕ УСТРОЙСТВО |
|---|---|---|
| F12 | 7.5 | Ближний свет фар (со стороны пассажира) |
| F13 | 7,5/50 | Ближний свет фар (со стороны водителя)/корректор положения фар |
| F31 | 5 | Катушки реле INT/A SCM |
| F32 | 7.5 | Освещение салона по времени (опция) |
| F36 | 10 | Узел радиосистемы Bluetooth fi/узел Blue&Me/диагностический разъем EOBD/ЭБУ объемной сигнализации/ЭБУ сирены сигнализации |
| F37 | 5 | Узел панели приборов/управление стоп-сигналами (НО) |
| F38 | 20 | Приводы замков дверей/багажного отделения (опция) |
| F43 | 15 | Двунаправленный насос омывателя ветрового стекла/омывателя заднего стекла |
| F47 | 20 | Передний электростеклоподъемник (со стороны водителя) (опция) |
| F48 | 20 | Передний электростеклоподъемник (со стороны пассажира) (опция) |
| F49 | 5 | Контрольные лампы/ЭБУ парковочных датчиков/Электропривод боковых зеркал/ЭБУ объемной сигнализации |
| F51 | 7.5 | INT Радиоузел/ЭБУ Bluetooth-системы/Узел Blue&Me™/Электропривод боковых зеркал заднего вида/Выключатель сцепления/Управление стоп-сигналами (NC) |
| F53 | 5 | Узел панели приборов |
| F41 | 7.5 | Обогреватели наружных зеркал |
| F45 | - | Запасной |
| F46 | - | Запасной |
| F90 | - | Запасной |
| F91 | - | Запасной |
| F92 | - | Запасной |
| F93 | - | Запасной |
| F94 | 15 | Прикуриватель/розетка в салоне |
| F95 | - | Запасной |
| F96 | 15 | Прикуриватель/розетка в салоне |
| F97 | 10 | Обогрев переднего сиденья (со стороны водителя) |
| F98 | 10 | Обогрев переднего сиденья (со стороны пассажира) |
